LS1028适配单八路LVDS屏幕

查看屏体手册

1、屏体手册参数
该屏幕的时钟频率范围为50Mhz-80Mhz；屏幕分辨为1024x768
在这里插入图片描述
2、数据格式

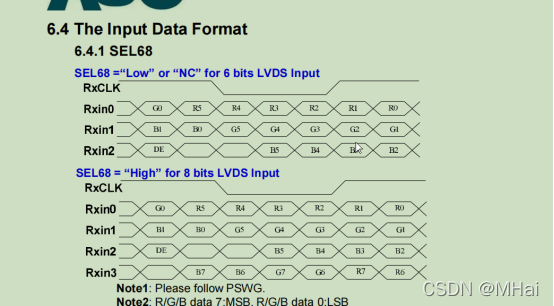

该屏幕是支持单六路和单八路两种模式，当SEL68为low时为单六路模式，当SEL68位High时为单八路模式；该lvds屏幕的数据格式是VESA模式的；
OK1028A-C芯片原生DP信号由LT7211转为LVDS信号，目前的固件配置是单port，8位,VESA格式。在这里插入图片描述

硬件改动

在这里插入图片描述

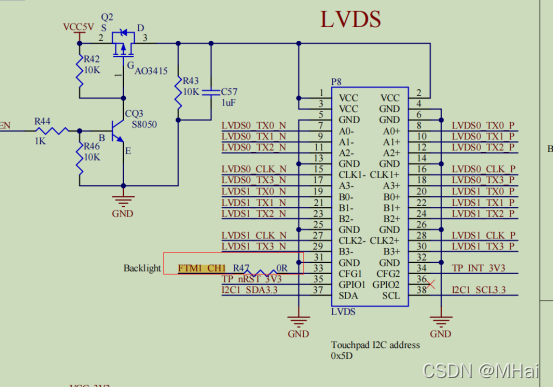

1028的背光引脚电平是1.8V的，而屏幕的pwm是3.3V的，电平不匹配，临时解决方案是硬件上将背光的pwm引脚直接上拉到3.3V，最优解决方案是需要做电平转换，将1.8V转换为3.3V。

软件修改

1、修改时序参数

时序参数需要修改：packages/linux/OK1028-linux-kernel/drivers/gpu/drm/bridge/cadence/cdns-dp-core.c
在这里插入图片描述
参数值的含义，可以参考 DRM_MODE 的宏定义，在头文件include/drm/drm_modes.h：

各参数的具体含义：

.hdisplay：1280         [horizontal display size ]
.hysnc_start(hss): 1328    [horizontal sync start
.hsync_end(hse):1360    [horizontal sync end]
.htotal(ht):1440          [horizontal total size]
.hskew(hsk):0            [horizontal skew]
.vdisplay(vd):800          [ vertical display size]
.vsync_start(vss):803       [vertical sync start]
.vsync_end(vse):809       [vertical sync end]
.vtotal(vt):823            [vertical total size]
.vscan(vs):0              [vertical scan?!]
.flags(f)=

在这里插入图片描述
屏体手册参数

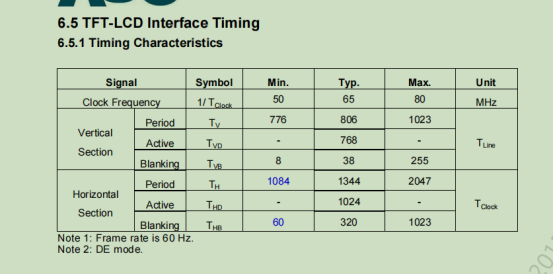

参考手册获取相应的时序参数

.name(nm): 1024x768
.clock(c):64995
.hdisplay(hd)： 1024
.hysnc_start(hss):1084
.hsync_end(hse):1184
.htotal(ht):1344
.hskew(hsk):0
.vdisplay(vd):768
.vsync_start(vss):778
.vsync_end(vse):787
.vtotal(vt):806

Pixel clock的实际计算方法：
Hsync_total x Vsync_total x vrefresh=1344x806x60=64995kHz

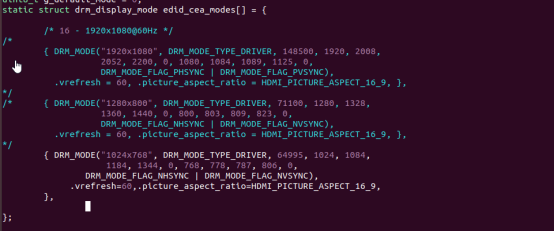

将如上信息填到驱动中，并注释掉原来屏幕的时序
在这里插入图片描述

2、修改时序参数

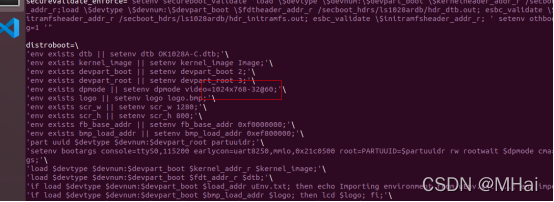

修改dts里的Mode
设备树路径： packages/linux/OK1028-linux-kernel/arch/arm64/boot/dts/freescale/OK1028A-C.dts
在这里插入图片描述

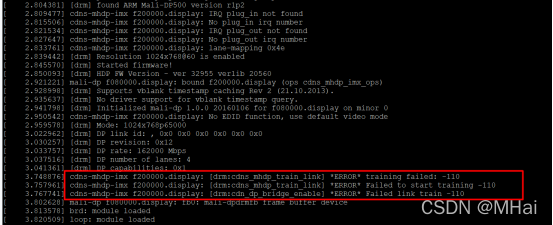

3、修改dtsi里面的DP时钟

dp时钟的计算方法：
在这里插入图片描述
fpll_phi=fpll_VCO/PLLDV[RFDHI]
DP像素时钟=fpll_VCO=fpll_phi * PLLDV[RFDHI]
fpll_VCO 需要在设备数中指定，系统启动后无法修改，位于 650MHz-1300MHz 之间。PLLDV[RFDHI] 的范围为 1-64，只需要保证 VCO 可以整除 lvds 的像素时钟，且位于 1-64 之间即可。
例如飞凌默认的屏幕时钟为 71100khz，这里指定的 vco-frequency=1066500000hz,PLLDV[RFDHI]=15
设备树路径：OK1028-linux-fs/packages/linux/OK1028-linux-kernel/arch/arm64/boot/dts/freescale/fsl-ls1028a.dtsi
在这里插入图片描述

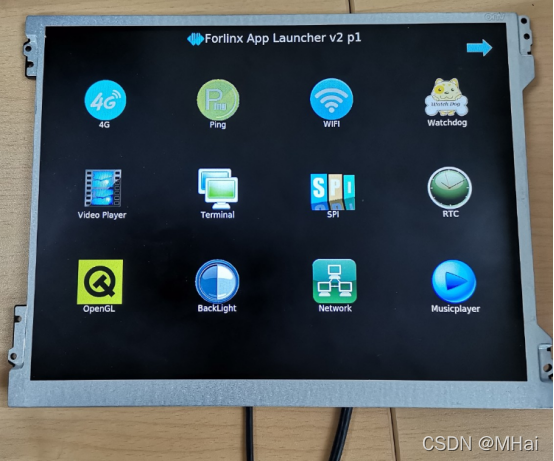

LVDS液晶屏像素时钟fpll_phi=64995khz,PLLDV[RFDHI]=15，fpll_VCO=fpll_phi x PLLDV[RFDHI] = 64995*15= 974925000hz。
