一、嵌入式下的网络硬件接口

嵌入式网络硬件分为两部分：MAC 和 PHY

1、SOC 内部没有网络 MAC 外设

SOC 与外部 MAC+PHY 芯片的连接如图：
在这里插入图片描述

这种方案的优点就是让不支持网络的 SOC 能够另辟蹊径，实现网络功能，但是缺点就是网
络效率不高，因为一般芯片内置的 MAC 会有网络加速引擎，比如网络专用 DMA，网络处理效
率会很高。而且此类芯片网速都不快，基本就是 10/100M。另外，相比 PHY 芯片而言，此类芯
片的成本也比较高，可选择比较少

2、SOC 内部集成网络 MAC 外设

SOC 内部 MAC 外设与外部 PHY 芯片的连接如图所示：
在这里插入图片描述

内部的 MAC 外设会通过 MII 或者 RMII 接口来连接外部的 PHY 芯片，MII/RMII 接口用来
传输网络数据。另外主控需要配置或读取 PHY 芯片，也就是读写 PHY 的内部寄存器，所以还
需要一个控制接口，叫做 MIDO，MDIO 很类似 IIC，也是两根线，一根数据线叫做 MDIO，一
根时钟线叫做 MDC。

内部集成网络 MAC 的优点如下：
①、内部 MAC 外设会有专用的加速模块，比如专用的 DMA，加速网速数据的处理。
②、网速快，可以支持 10/100/1000M 网速。
③、外接 PHY 可选择性多，成本低。

二、MII/RMII 接口

1、MII 接口

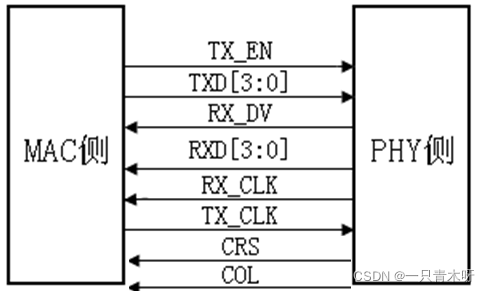

MII 全称是 Media Independent Interface，直译过来就是介质独立接口，它是 IEEE-802.3 定义的以太网标准接口，MII 接口用于以太网 MAC 连接 PHY 芯片，连接示意图如图所示：
在这里插入图片描述

MII 接口一共有 16 根信号线，含义如下：

链接线	作用
TX_CLK	发送时钟，如果网速为 100M 的话时钟频率为 25MHz，10M 网速的话时钟频率为 2.5MHz，此时钟由 PHY 产生并发送给 MAC
TX_EN	发送使能信号
TX_ER	发送错误信号，高电平有效，表示 TX_ER 有效期内传输的数据无效。10Mpbs 网速下 TX_ER 不起作用
TXD[3:0]	发送数据信号线，一共 4 根
RXD[3:0]	接收数据信号线，一共 4 根
RX_CLK	接收时钟信号，如果网速为 100M 的话时钟频率为 25MHz，10M 网速的话时钟频率为 2.5MHz，RX_CLK 也是由 PHY 产生的
RX_ER	接收错误信号，高电平有效，表示 RX_ER 有效期内传输的数据无效。10Mpbs 网速下 RX_ER 不起作用
RX_DV	接收数据有效，作用类似 TX_EN
CRS	载波侦听信号
COL	冲突检测信号

MII 接口的缺点就是所需信号线太多，这还没有算 MDIO 和 MDC 这两根管理接口的数据
线，因此 MII 接口使用已经越来越少了

2、RMII 接口

RMII 全称是 Reduced Media Independent Interface，翻译过来就是精简的介质独立接口，也
就是 MII 接口的精简版本。RMII 接口只需要 7 根数据线，相比 MII 直接减少了 9 根，极大的
方便了板子布线，RMII 接口连接 PHY 芯片的示意图如图所示：

在这里插入图片描述

链接线	作用
TX_EN	发送使能信号
TXD[1:0]	发送数据信号线，一共 2 根
RXD[1:0]	接收数据信号线，一共 2 根
CRS_DV	相当于 MII 接口中的 RX_DV 和 CRS 这两个信号的混合
REF_CLK	参考时钟，由外部时钟源提供，频率为 50MHz

3、其他接口

MII,RMII,SMII,GMII,RGMII,SGMII接口定义一览表

在这里插入图片描述

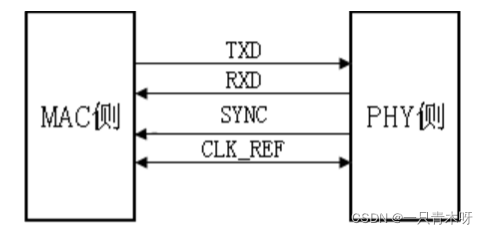

SMII接口连接示意图

在这里插入图片描述

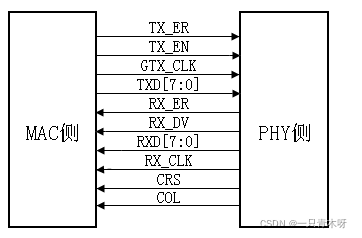

GMII接口连接示意图

在这里插入图片描述

RGMII接口连接示意图

在这里插入图片描述

SGMII接口连接示意图

在这里插入图片描述

XGMII接口连接示意图

在这里插入图片描述

三、MDIO 接口

MDIO 全称是 Management Data Input/Output，直译过来就是管理数据输入输出接口，是一
个简单的两线串行接口，一根 MDIO 数据线，一根 MDC 时钟线。驱动程序可以通过 MDIO 和
MDC 这两根线访问 PHY 芯片的任意一个寄存器。MDIO 接口支持多达 32 个 PHY。同一时刻
内只能对一个 PHY 进行操作。
