声明：这段时间较忙，相关知识点分析讲解后面抽时间补上。
????谈谈我为什么想写这篇文章？---->嵌入式软件面试的那点事，重点难点一网打尽
嵌入式软件面试的那点事，重点难点一网打尽
你是怎么接收、发送串口数据的？
????????这个问题其实比较宽泛，一般经验少的会说使用查询方式，但是查询方式效率是非常低下的，所以如果你只能回答这个，100分的题你只能得个30分。如果你说用中断方式，那么请问你具体是如何处理的？如果你回答说一个字节接收完之后再接收下一个字节，那么可以得个50分。
???????? 紧接着又问你，你是怎么接收一帧数据的（这个其实不应该由面试官问，而是由你自己补充全面），如果你说采用帧头、帧尾判断的方式接收的，那么这道题还是给你50分，但是你说用空闲中断，那么70分以上，如果你说用DMA+空闲中断的方式接收的，那么90分以上（这是我认为最好的方式了，可能会有其他更好的方式也说不定）。
????????那么现在说说空闲中断，为什么你说了空闲中断之后，一下子从不及格到及格了？
????????空闲中断，顾名思义，就是串口空闲后产生的中断。我们都知道，数据一般是按照数据帧来发送的，即一个数据帧一个数据帧的发送，如果两帧发送之间能间隔一段时间，那么在接收端就可以产生空闲中断（关于这个空闲中断，以后可能会专门写一篇笔记介绍），有了空闲中断有什么好处？????????可以接收不定长数据（这是最明显的好处） 不需要复杂的帧格式（比如帧头、帧尾可以不要） 一个数据帧接收错误，不会影响到下一帧数据的接收 有了空闲中断，可谓好处多多（有的单片机没有空闲中断，那就没办法，当然也可以舍弃一个定时器资源来获得空闲中断的效果），所以当初了解到这个之后，就一直使用这种方式接收了。
????????但是空闲中断虽好，如果你每接收一个字节都要CPU干预，还是效率太低，那么这时候就得配合DMA了。
怎么配合？比如说你一个数据帧的最大长度是10个字节，设置串口接收缓存区为20个字节，那么你可以设置DMA传输长度为20，这样DMA每从串口传输一个字节，传输长度就会自减，当产生空闲中断时，只要你知道开始设置的传输长度和剩余的传输长度，那么就可以得到你已经接收的数据长度，之后你再重新设置新的接收长度即可进行下一次数据帧的接收。
????????如此一来，接收一个数据帧只要CPU干预一次就够了，就是在接收完数据帧的时候由空闲中断通知CPU进行后续处理即可（注意不是DMA中断），极大的减少了CPU工作时间。
有的时候，数据量很大，CPU来不及处理，那么你可以通过以下方式解决：
- 增加消息队列（非常好的解决方式）
- 增加两帧之间的发送时间（对于实时性要求很高的可能不合适） 前面两种方式叠加
???? ????读了颇有心得体会，亲自动手调试实践才有了自己一些浅谈技巧，故写下《STM32单片机+USART2+DMA+IDLE空闲中断来接受数据》这篇博客，拙作一篇，敬请斧正，本文章期望起到一个抛砖引玉的作用。
一.参考资料
1.STM32F10x_StdPeriph_Lib_V3.5.0\Project\STM32F10x_StdPeriph_Examples\USART\DMA_Interrupt
2.STM32中文参考手册_V10
二.实现源码
/* PA2--->TX2 PA3--->RX2
初始化注意时钟USART2是挂在APB1-->RCC_APB1Periph_USART2!!!
USART2_TX ---->DMA1 通道7
USART2_RX ---->DMA1 通道6 <参见STM32F10xxx参考手册P148>
*/
#include "stm32f10x.h"
#include "USART_IDLE_DMA.h"
#include "stdio.h"
uint32_t RxBuffer[20];
/* Private define ------------------------------------------------------------*/
#define RxBufferSize (countof(RxBuffer) - 1)
/* Private macro -------------------------------------------------------------*/
#define countof(a) (sizeof(a) / sizeof(*(a)))
void RCC_Configuration()
{
/* DMA clock enable */
RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);
/* Enable GPIO clock */
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_AFIO, ENABLE);
RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2, ENABLE);
}
void NVIC_Configuration(void)
{
NVIC_InitTypeDef NVIC_InitStructure;
/* Enable the USART2 Interrupt */
NVIC_InitStructure.NVIC_IRQChannel = USART2_IRQn;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
NVIC_Init(&NVIC_InitStructure);
}
void GPIO_Configuration(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
/* Configure USART2 Rx as input floating */
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
GPIO_Init(GPIOA, &GPIO_InitStructure);
/* Configure USART2 Tx as alternate function push-pull */
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
GPIO_Init(GPIOA, &GPIO_InitStructure);
}
void DMA_Configuration(void)
{
DMA_InitTypeDef DMA_InitStructure;
/* USART2_Rx_DMA_Channel 6 Config */
DMA_DeInit(DMA1_Channel6);
DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)&USART2->DR; //搬运数据的开始地
DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t)RxBuffer; //搬运数据的目的地
DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC; //指定外围设备是源设备还是目标设备,这里指USART2
DMA_InitStructure.DMA_BufferSize = RxBufferSize; //以字节单位指定指定通道的缓冲区大小。
DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;
DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;
DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte;
DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte;
DMA_InitStructure.DMA_Mode = DMA_Mode_Normal;
DMA_InitStructure.DMA_Priority = DMA_Priority_VeryHigh;
DMA_InitStructure.DMA_M2M = DMA_M2M_Disable;
DMA_Init(DMA1_Channel6, &DMA_InitStructure);
}
/* USART2 configuration -------------------------------------------*/
/* - BaudRate = 115200 baud
- Word Length = 8 Bits
- One Stop Bit
- No parity
- Hardware flow control disabled (RTS and CTS signals)
- Receive and transmit enabled
*/
void USART2_IDLE_DMA_Init(void)
{
USART_InitTypeDef USART_InitStructure;
/* System Clocks Configuration */
RCC_Configuration();
/* NVIC configuration */
NVIC_Configuration();
/* Configure the GPIO ports */
GPIO_Configuration();
DMA_Configuration();
USART_InitStructure.USART_BaudRate = 115200;
USART_InitStructure.USART_WordLength = USART_WordLength_8b;
USART_InitStructure.USART_StopBits = USART_StopBits_1;
USART_InitStructure.USART_Parity = USART_Parity_No;
USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
/* Configure USART2 */
USART_Init(USART2, &USART_InitStructure);
/* Enable USART2 DMA RX request */
USART_DMACmd(USART2, USART_DMAReq_Rx, ENABLE);
/* Enable the USART2 Receive Interrupt */
// USART_ITConfig(USART2, USART_IT_RXNE, ENABLE);
/* Enable the USART2 IDLE Interrupt */
USART_ITConfig(USART2, USART_IT_IDLE, ENABLE);
/* Enable USART2 */
USART_Cmd(USART2, ENABLE);
/* Enable USART2 DMA RX Channel */
DMA_Cmd(DMA1_Channel6, ENABLE);
}
//printf重定向
#ifdef __GNUC__
/* With GCC/RAISONANCE, small printf (option LD Linker->Libraries->Small printf
set to 'Yes') calls __io_putchar() */
#define PUTCHAR_PROTOTYPE int __io_putchar(int ch)
#else
#define PUTCHAR_PROTOTYPE int fputc(int ch, FILE *f)
#endif /* __GNUC__ */
PUTCHAR_PROTOTYPE
{
/* Place your implementation of fputc here */
/* e.g. write a character to the USART */
USART_SendData(USART2 , (uint8_t) ch);
/* Loop until the end of transmission */
while (USART_GetFlagStatus(USART2 , USART_FLAG_TC) == RESET)
{}
return ch;
}
/*当检测到总线空闲时，该位被硬件置位。如果USART_CR1中的IDLEIE为’1’，则产生中断。由
软件序列清除该位(先读USART_SR，然后读USART_DR)。*
void USART2_IRQHandler(void)
{
uint8_t USART2_ReceSize;
if(USART_GetITStatus(USART2, USART_IT_IDLE) != RESET)
{
USART2->SR;
USART2->DR;
/*计算出接受这一帧数据的长度*/
USART2_ReceSize = RxBufferSize-DMA_GetCurrDataCounter(DMA1_Channel6);
/*以下是数据接受以后，对数据处理进行一个简单的模拟，在真实项目中，中断服务函数的
代码应该短小精悍！所以我们一般这样处理：在中断服务函数（前台）中，设置一个接受完成标志位
Rece_Flag , 在Main主函数（我们称为后台）while()大循环中判断标志位进行处理数据*/
printf ("The Data length is:%d\r\n",USART2_ReceSize);
printf ("Eterlove! Sending data completed\r\n");
printf ("The data:%s\r\n",RxBuffer);
memset(RxBuffer,0,sizeof(RxBuffer));
/*************************************/
DMA_Cmd(DMA1_Channel6, DISABLE ); //关闭USART2 RX DMA1所指示的通道
DMA_SetCurrDataCounter(DMA1_Channel6,RxBufferSize); //现在我们得知这帧数据的真实长度，重新设置DMA通道的缓冲区大小
DMA_Cmd(DMA1_Channel6, ENABLE); //打开USART2 RX DMA1所指示的通道
}
}
三. 基本讲解
(1)对宏定义不懂请看这------>(sizeof(a) / sizeof(*(a)))解析
/* Private define ------------------------------------------------------------*/
#define RxBufferSize (countof(RxBuffer) - 1)
/* Private macro -------------------------------------------------------------*/
#define countof(a) (sizeof(a) / sizeof(*(a)))
（2）接受数据思路是: 数据到来时，DMA直接从USART2的DR处运输数据到我定义的数组RxBuffer[ ]内,中间无需CPU的参与。 只需要CPU开始时告诉DMA从哪里搬数据（源地址），搬到哪里去（目标地址）即可，数据传输结束后，DMA只需要告诉CPU一声 ”数据我搬完了“
DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)&USART2->DR; //搬运数据的开始地
DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t)RxBuffer; //搬运数据的目的地
DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC; //指定外围设备是源设备还是目标设备,这里指USART2
DMA_InitStructure.DMA_BufferSize = RxBufferSize; //以字节单位指定指定通道的缓冲区大小。
（3）讲解以下如何算出收到的数据长度（字节数） ，首先最开始我并不知道数据长度有多少，所以我定义一个比较长的数组RxBuffer[20] ;通过我定义的宏运算《参见讲解（1）》来算出RxBufferSize。所以我设置DMA通道缓冲区为RxBufferSize。
DMA_InitStructure.DMA_BufferSize = RxBufferSize; //以字节单位指定指定通道的缓冲区大小。
那我们调用这个函数干什么呢？DMA_GetCurrDataCounter（），请看函数原型:
uint16_t DMA_GetCurrDataCounter(DMA_Channel_TypeDef* DMAy_Channelx)
{
/* Check the parameters */
assert_param(IS_DMA_ALL_PERIPH(DMAy_Channelx));
/* Return the number of remaining data units for DMAy Channelx */
return ((uint16_t)(DMAy_Channelx->CNDTR));
}

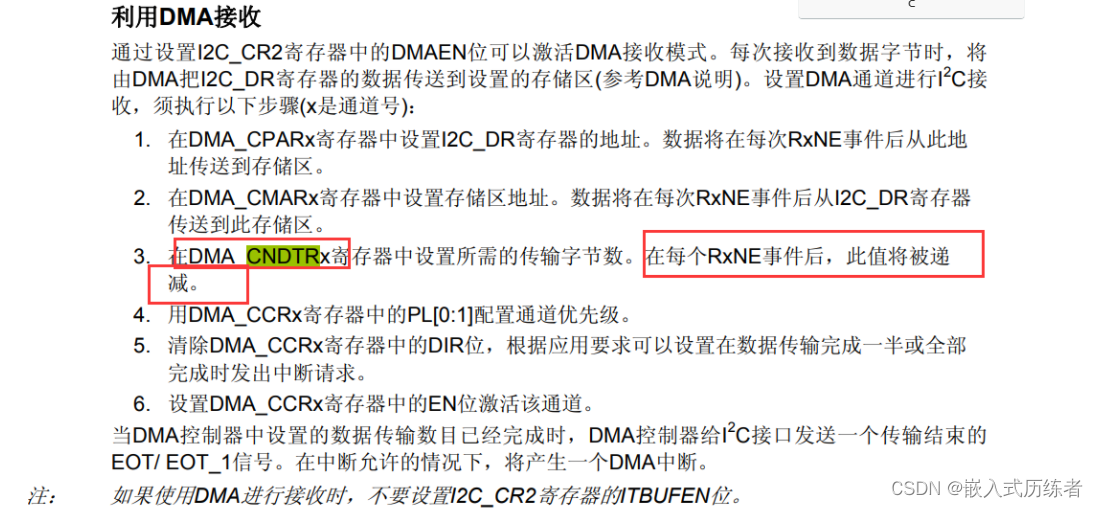

这个函数去读CNDTR寄存器的值，参见STM32参考手册，这个寄存器中的值是DMA通道设置的传输字节数，注意：每接受数据一字节，此值将被递减一字节。
例如设置RxBufferSize为20 ， 此时接受到5个字节数的数据 ，CNDTR寄存器的值递减5个字节（RxBufferSize减去5个字节），此时我们调用DMA_GetCurrDataCounter（）函数去读CNDTR寄存器的值为20-5=15.所以我们调用DMA_GetCurrDataCounter（）函数返回的是DMA通道缓冲区的剩余字节长度。
接收的字符串长度=设置的接收长度 - 剩余DMA缓存大小
所以计算出接受这一帧数据的长度如下图所示。
/*计算出接受这一帧数据的长度*/
USART2_ReceSize = RxBufferSize-DMA_GetCurrDataCounter(DMA1_Channel6);
DMA_SetCurrDataCounter(DMA1_Channel6,RxBufferSize);
//现在我们得知这帧数据的真实长度，重新设置DMA通道的缓冲区大小
（4）如何清除IDLE空闲中断的标志位 : 先读USART_SR，然后读USART_DR ，为什么？，参考STM32手册P541 , 当检测到总线空闲时，该位被硬件置位。如果USART_CR1中的IDLEIE为’1’，则产生中断。由软件序列清除该位(先读USART_SR，然后读USART_DR)。
(5)中断服务函数的处理。
????以下是数据接受以后，对数据处理进行一个简单的模拟。
printf ("The Data length is:%d\r\n",USART2_ReceSize);
printf ("Eterlove! Sending data completed\r\n");
printf ("The data:%s\r\n",RxBuffer);
memset(RxBuffer,0,sizeof(RxBuffer));
????在真实项目中，中断服务函数的代码应该短小精悍！所以我们一般这样处理：在中断服务函数（前台）中，设置一个接受完成标志位Rece_Flag , 在Main主函数（我们称为后台）while()大循环中判断标志位进行处理数据。
改进如下：
_Bool Rece_Flag = 0; //接受完成标志
int main(void)
{
SysTick_Config(SystemCoreClock/1000);
Delay_Ms(200);
STM3210B_LCD_Init();
LCD_Clear(Black);
LCD_SetBackColor(Black);
LCD_SetTextColor(White);
Led_Init(); //LED初始化
Led_Control(LED_ALL , OFF); //LED全关
Key_Init(); //按键初始化
USART2_IDLE_DMA_Init();
while(1)
{
if(Rece_Flag==1)
{
Rece_Flag = 0;
printf ("The Data length is:%d\r\n",USART2_ReceSize);
printf ("Eterlove! Sending data completed\r\n");
printf ("The data:%s\r\n",RxBuffer);
memset(RxBuffer,0,sizeof(RxBuffer));
}
}
}
//中断服务函数处理
void USART2_IRQHandler(void)
{
if(USART_GetITStatus(USART2, USART_IT_IDLE) != RESET)
{
USART2->SR;
USART2->DR;
USART2_ReceSize =RxBufferSize-DMA_GetCurrDataCounter(DMA1_Channel6); //计算出接受这一帧数据的长度
Rece_Flag = 1;
DMA_Cmd(DMA1_Channel6, DISABLE ); //关闭USART2 RX DMA1所指示的通道
DMA_SetCurrDataCounter(DMA1_Channel6,RxBufferSize); //现在我们得知这帧数据的真实长度，重新设置DMA通道的缓冲区大小
DMA_Cmd(DMA1_Channel6, ENABLE); //打开USART2 RX DMA1所指示的通道
}
}
四.实验现象
??????????????????????????????????????????
