这个项目的目的是用一个新的微波炉控制板取代有缺陷的控制板，不论品牌和能力。由于微波炉控制板损坏，微波炉被当作电子废物倾倒。磁控管、高压变压器、高压二极管、驱动机构等零部件，除控制板外，市场上随处可见。微波炉的框图如图1所示
电路和工作
微波炉的电路图如图2所示。它由5v 稳压器7805(IC1)、单片机 AT89C52(IC2)、4个12v 继电器(rl1通过 RL4)、5个 pnp 晶体管(BC557)、14个触觉开关、1个16 × 2线液晶显示器(LCD1)和一些分立元件组成。
电路采用230v 交流电供电。变压器 x1将电压降低到12伏。二极管 d1和 d2作为整流二极管。电容器 c1作为滤波器连接。整流、滤波和稳压后的直流电压送入电路的功率段，5V 通过7805送入控制电路。
At89c52单片机采用14个控制开关、16 × 2液晶显示器和4个继电器，时钟频率为11.0592 MHz。利用齐纳二极管 zd1通过 zd4将12v 继电器通过 pnp 晶体管连接到5v 单片机。当门开关打开时，二极管 d5防止12v 电源供给单片机。
继电器 RL1，RL2，rl3和 rl4通过四个继电器驱动晶体管 T1，T2，t3和 t4分别连接到单片机。晶体管 t5是用来驱动压电蜂鸣器。Pnp 晶体管用作控制器的有源低输出。该液晶显示器连接在端口 P2。可以用 vr1来调节 lcd1的对比度。D4到 d7是继电器驱动晶体管的保护二极管。At89c52的晶体频率为11.0592 MHz。
软件
软件采用 c 语言编写，用 Kiel μvision 4软件编写。为了便于理解和编辑，对软件背后的逻辑进行了简要描述。在软件的主要部分，单片机连续扫描七个输入开关的状态，包括蔬菜(VEG)、肉类、大米、冷冻(FRZ)、烘焙、升华和解冻(DFR)。如果发现这些开关被程序删除，软件就跳转到相应的子程序。在自动子程序中，每个分支设置总烹饪时间和磁控管和烧烤加热器的开/关延迟时间。每种烹饪方式的总延迟时间和开/关延迟时间如表所示。
在除霜过程中，程序执行除霜子程序。微波炉所提供的除霜技术是用来烹煮或加热冷藏食物。正常烹煮的冷藏食物在烤箱结果快速燃烧的外部部分，导致食物损坏。
为了在除霜模式下进行补偿，系统最初只开关磁控管几秒钟。它随着时间慢慢增加，随着时间慢慢减少。这种方法有助于均匀地渗透到食物中的热量。
烧烤选择只提供肉类。混合选择只提供大米，肉类和蛋糕。在解压上，软件执行手动模式子程序。在手动模式下，可以通过向上或向下按钮来选择总烹饪时间。每按一次，时间增加或减少一秒。
住向上或向下，时间增加或减少10秒。设定时间后，可以选择任何烹饪模式(微型蔬菜或 Combi)。开关延迟是根据预设的顺序，根据烹饪的类型选择。通过启用单片机(IC2)的 Timer0，可以实现精确的延迟时间。
不同于传统的烤箱，双重保护提供了门打开，同时烹饪，在软件和硬件。当门打开时，线圈与磁控管继电器的接地断开。同时，软件检测到这种情况并关闭磁控管。
Lcd1显示所有参数。它是连接在四线方法或4位的运作模式。相应的软件简单易懂。
在 EFY 实验室，Topview 程序员用于编程的 IC。
建造和测试

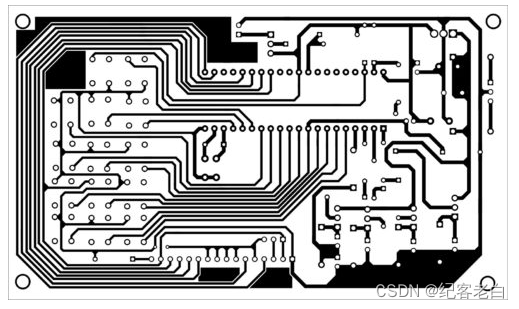

微波炉的 PCB 布局如图3所示，其元件布局如图4所示。
仔细地将所有元件放在 PCB 和焊接处。将软件程序(十六进制文件)加载到单片机芯片上。在 PCB 上使用集成电路。焊接触觉开关在一个单独的印刷电路板和连接到主印刷电路板，根据电路图。电路组装完毕后，将其封装在一个合适的盒子里。固定柜体前后两侧的开关和继电器。使用2线电缆在 PCB 上连接继电器线圈。通过继电器触点连接烤架加热器，高压变压器，搅拌电机和外部大电流传输线。
连接电线到 CON1，CON2，继电器，con3和 CON4，如图2所示，除了高压变压器和加热器连接。用两盏100w 灯代替高压变压器和格栅加热器。打开烤箱，并确保所有控制器正常工作。
检查最小时间持续时间，并确保灯按照表中显示的顺序开/关。如果所有烹饪方式的工作时间和持续时间都令人满意，关闭机组并连接高压变压器和加热器。盖上盖子，根据你的选择准备任何食物。
操作指南
自动模式
- 打开电源，显示屏会显示待机状态。
- 选择一个选项(冷冻、解冻、烘焙、蔬菜、大米或肉类)。
比如说，肉类:
(a)压肉。蜂鸣器会发出蜂鸣声。(b)按微。(你可以选择 Micro、 Grill 或 Combi)。?按开始键。显示器将显示肉类/自动/微型。时间将从15:00开始缩短。当时间结束时，蜂鸣器将发出蜂鸣声。在哔哔声后，显示器将显示烹饪完成。
3.你可以选择任何一个选项: 冷冻，解冻，烘焙，蔬菜或大米，并重复上述步骤(a，b 和 c)。
手动模式
1.打开电源。显示将显示待机状态。2.按向上键。显示将显示设置时间。3.按向上/向下键可增加/减少时间。4.按住上/下以提高计数速度。
例如，要选择 Veg For 3.00 minutes,
(a)新闻素食。蜂鸣器会发出蜂鸣声。(b)按微。(你可以选择 Micro，Grill 或 Combi)?按开始键。显示将显示手动/蔬菜/微型。时间将从3:00开始减少。在完成时间，蜂鸣器将嘟嘟响。在哔哔声后，显示器将显示烹饪完成。
