[嵌入式]第十一届 蓝桥杯 嵌入式设计与开发项目 省赛 模拟题

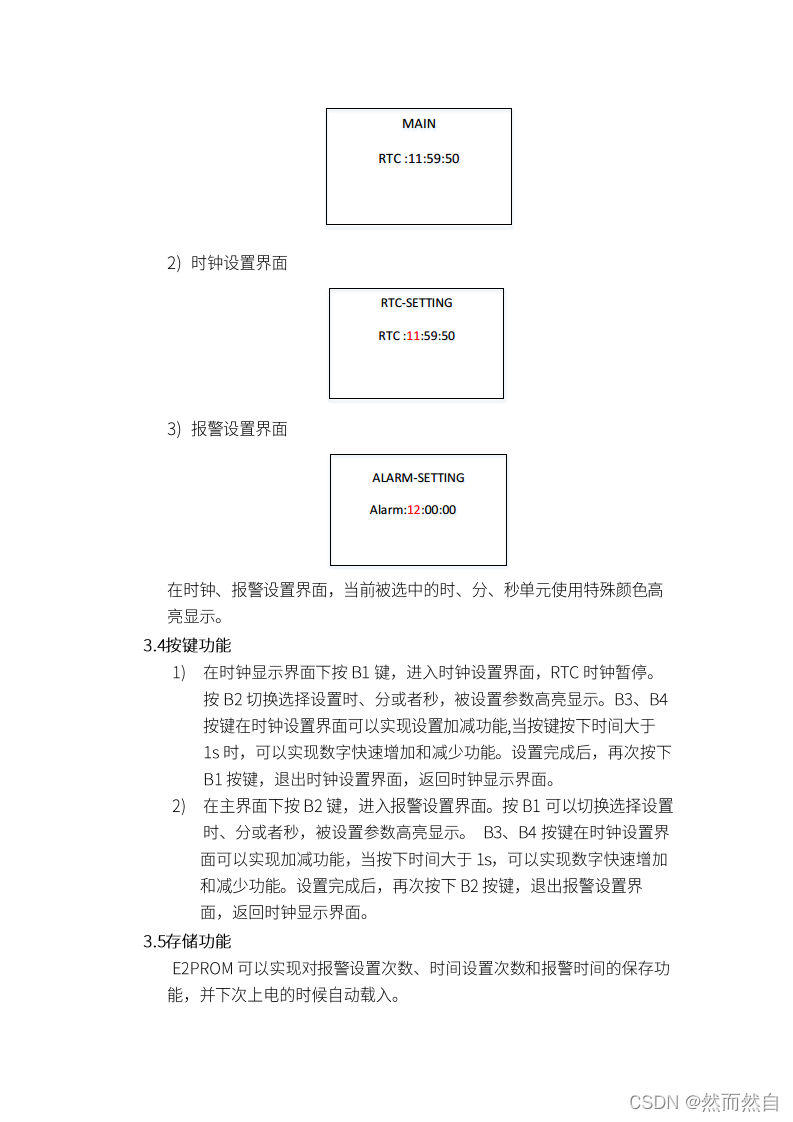

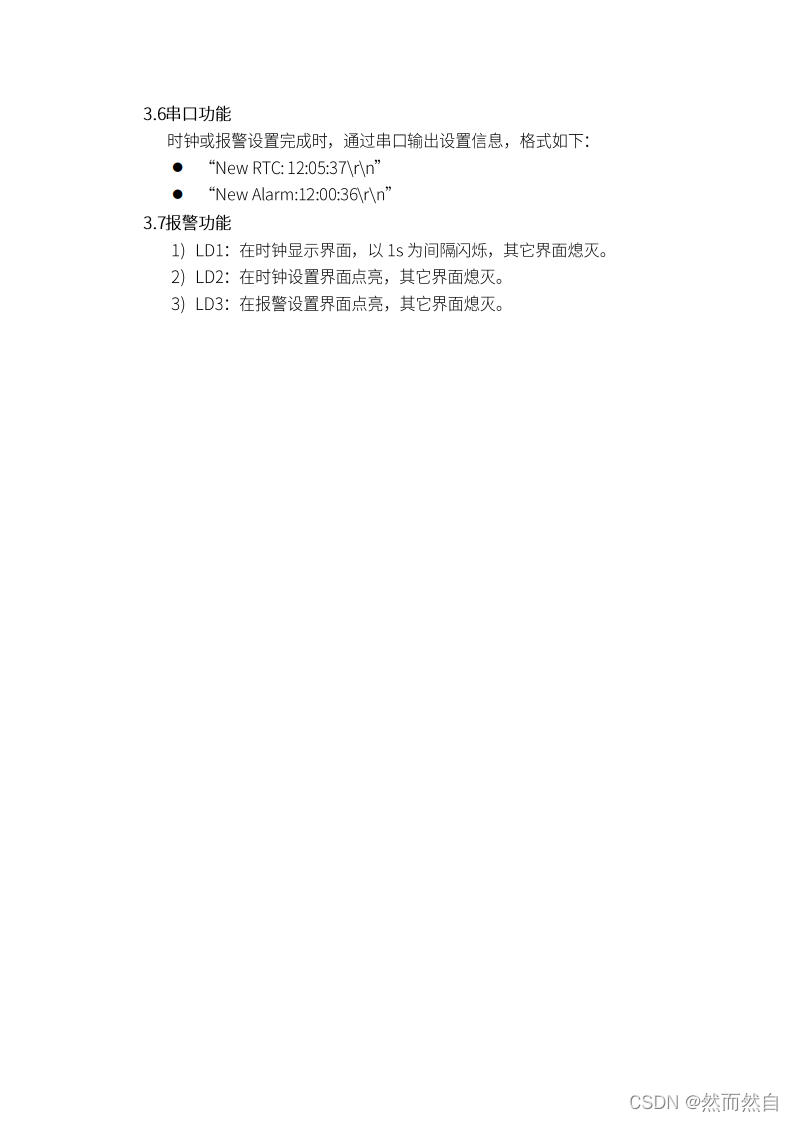

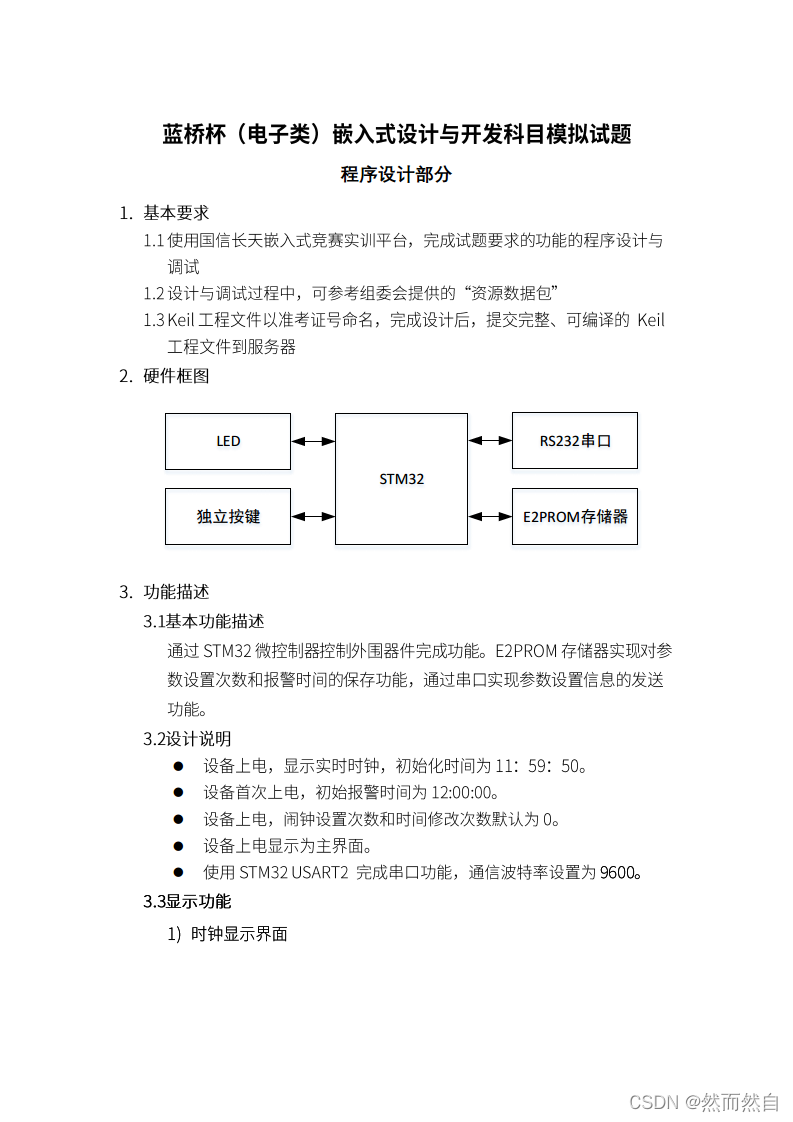

赛题

部分程序展示

主函数刷新：

  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
		key=scankey();				//扫按键
		key_function(key);		//执行按键功能
		Interface_function();	//刷新界面显示
		Alarm_function();			//执行闹钟功能
  }

按键模块：

/*
函数功能：执行按键功能
入参：key：按键值
返回值：无
*/
void key_function(uint8_t key)
{
	if(key==1)										//B1
	{
		if(flag_Interface==0) 			//在时钟显示界面下，进入时钟设置界面
		{
			sprintf((char *)Line1_buf,"     RTC-SETTING    ");
			LCD_DisplayStringLine(Line1,Line1_buf);
			__HAL_RTC_WRITEPROTECTION_DISABLE(hrtc); //失能写保护
			RTC->CR&=~(1<<8);												 //失能闹钟
			__HAL_RTC_WRITEPROTECTION_ENABLE(hrtc);	 //使能写保护
			LED_state&=~(1<<1);	//点亮LD2
			LED_state|=(1<<0);	//熄灭LD1
			LED_ALL(LED_state);	//改变LED状态
			flag_Interface=1;		//界面标志位改为时钟设置界面
			flag_set_time=0;	  //时间设置变量小时
		}
		else if(flag_Interface==1) 	//在时钟设置界面下，返回时钟显示界面
		{
			set_time(GetTime.Hours,GetTime.Minutes,GetTime.Seconds);	//设置时间
			__HAL_RTC_WRITEPROTECTION_DISABLE(hrtc);  //失能写保护
			RTC->CR|=(1<<8);													//使能闹钟
			__HAL_RTC_WRITEPROTECTION_ENABLE(hrtc);		//使能写保护
			sprintf((char *)Line1_buf,"        MAIN        ");
			LCD_DisplayStringLine(Line1,Line1_buf);

			USART_RTC_buf[8]=GetTime.Hours/10+48;    USART_RTC_buf[9]=GetTime.Hours%10+48;
			USART_RTC_buf[11]=GetTime.Minutes/10+48; USART_RTC_buf[12]=GetTime.Minutes%10+48;
			USART_RTC_buf[14]=GetTime.Seconds/10+48; USART_RTC_buf[15]=GetTime.Seconds%10+48;
			HAL_UART_Transmit(&huart1,USART_RTC_buf,sizeof(USART_RTC_buf),50);	//串口发送设置时间

			X24c02_buf[1]++;	//时间设置次数加1
			m24c02_write(X24c02_buf+1,DATA_ARR+1,1);HAL_Delay(5);	//时间设置次数存入EEPROM

			LED_state|=(1<<1);	//熄灭LD2
			LED_ALL(LED_state);	//改变LED状态
			flag_Interface=0;		//界面标志位改为时钟显示界面
		}
		else if(flag_Interface==2) {if(++flag_set_time==3) {flag_set_time=0;}}	//报警设置界面下，切换时分秒
	}
	else if(key==2)	//B2
	{
		if(flag_Interface==0) 	//在时钟显示界面下，进入报警设置界面
		{
			sprintf((char *)Line1_buf,"    ALARM-SETTING   ");
			Line3_buf[2]='A';Line3_buf[3]='l';Line3_buf[4]='a';
			Line3_buf[5]='r';Line3_buf[6]='m';
			LCD_DisplayStringLine(Line1,Line1_buf);					//刷新LCD第一行显示
			LCD_DisplayStringLine2(Line3,2,Line3_buf+2,5);	//刷新LCD第三行显示
			flag_Interface=2;flag_set_time=0;								//界面标志位改为报警设置界面
			LED_state&=~(1<<2);	//点亮LD3
			LED_state|=(1<<0);	//熄灭LD1
			LED_ALL(LED_state);	//改变LED状态
		}
		else if(flag_Interface==2) //在报警设置界面下，返回时钟显示界面
		{
			set_alarm(time_alarm_clock[0],time_alarm_clock[1],time_alarm_clock[2]);	//设置闹钟
			sprintf((char *)Line1_buf,"        MAIN        ");
			Line3_buf[2]=' ';Line3_buf[3]=' ';Line3_buf[4]='R';
			Line3_buf[5]='T';Line3_buf[6]='C';
			LCD_DisplayStringLine(Line1,Line1_buf);					//刷新LCD第一行显示
			LCD_DisplayStringLine2(Line3,2,Line3_buf+2,5);	//刷新LCD第三行显示

			USART_Alarm_buf[10]=time_alarm_clock[0]/10+48; USART_Alarm_buf[11]=time_alarm_clock[0]%10+48;
			USART_Alarm_buf[13]=time_alarm_clock[1]/10+48; USART_Alarm_buf[14]=time_alarm_clock[1]%10+48;
			USART_Alarm_buf[16]=time_alarm_clock[2]/10+48; USART_Alarm_buf[17]=time_alarm_clock[2]%10+48;
			HAL_UART_Transmit(&huart1,USART_Alarm_buf,sizeof(USART_Alarm_buf),50);	//串口发送报警时间

			LED_state|=(1<<2);	//熄灭LD3
			LED_ALL(LED_state);	//改变LED状态

			X24c02_buf[2]++;	//报警设置次数加1
			X24c02_buf[3]=time_alarm_clock[0];	//报警 时
			X24c02_buf[4]=time_alarm_clock[1];	//报警 分
			X24c02_buf[5]=time_alarm_clock[2];	//报警 秒
			m24c02_write(X24c02_buf+2,DATA_ARR+2,4);HAL_Delay(5);	//报警设置次数与时间存入EEPROM

			flag_Interface=0;		//界面标志位改为时钟显示界面
		}
		else if(flag_Interface==1) {if(++flag_set_time==3) {flag_set_time=0;}}	//时钟设置界面下，切换时分秒
	}
	else if(key==3)	//B3
	{
		if(flag_Interface==1)	//在时钟设置界面下，对时分秒进行加1
		{
			if(flag_set_time==0) 			{if(++GetTime.Hours>=24) {GetTime.Hours=0;}}			//时
			else if(flag_set_time==1) {if(++GetTime.Minutes>=60) {GetTime.Minutes=0;}}	//分
			else if(flag_set_time==2) {if(++GetTime.Seconds>=60) {GetTime.Seconds=0;}}	//秒
		}
		else if(flag_Interface==2)	//在报警设置界面下，对时分秒进行加1
		{
			if(flag_set_time==0) { if(++time_alarm_clock[flag_set_time]>=24) {time_alarm_clock[flag_set_time]=0;} }	//时
			else { if(++time_alarm_clock[flag_set_time]>=60) {time_alarm_clock[flag_set_time]=0;} }									//分，秒
		}
	}
	else if(key==4)	//B4
	{
		if(flag_Interface==1)	//在时钟设置界面下，对时分秒进行减1
		{
			if(flag_set_time==0) 			{if(--GetTime.Hours>=24) {GetTime.Hours=23;}}			//时
			else if(flag_set_time==1) {if(--GetTime.Minutes>=60) {GetTime.Minutes=59;}}	//分
			else if(flag_set_time==2) {if(--GetTime.Seconds>=60) {GetTime.Seconds=59;}}	//秒
		}
		else if(flag_Interface==2)	//在报警设置界面下，对时分秒进行减1
		{
			if(flag_set_time==0) { if(--time_alarm_clock[flag_set_time]>=24) {time_alarm_clock[flag_set_time]=23;} }	//时
			else { if(--time_alarm_clock[flag_set_time]>=60) {time_alarm_clock[flag_set_time]=59;} }									//分，秒
		}
	}
}

LCD模块：

/*
函数功能：执行不同界面不同功能
入参：无
返回值：无
*/
void Interface_function(void)
{
	static u8 last_time;	//RTC上次时间

	if(get_sub(TASK_TIMES.Interface_TIME)==0)
	{
		TASK_TIMES.Interface_TIME=get_time()+Interface_time;
		if(flag_Interface==0)	//时钟显示界面
		{
			HAL_RTC_GetTime(&hrtc,&GetTime,RTC_FORMAT_BIN);	//获取RTC时间
			HAL_RTC_GetDate(&hrtc,&GetDate,RTC_FORMAT_BIN);	//获取RTC日期
			Line3_buf[8]=GetTime.Hours/10+48;    Line3_buf[9]=GetTime.Hours%10+48;		//时
			Line3_buf[11]=GetTime.Minutes/10+48; Line3_buf[12]=GetTime.Minutes%10+48;	//分
			Line3_buf[14]=GetTime.Seconds/10+48; Line3_buf[15]=GetTime.Seconds%10+48;	//秒
		}
		else if(flag_Interface==1)	//时钟设置界面
		{
			Line3_buf[8]=GetTime.Hours/10+48;    Line3_buf[9]=GetTime.Hours%10+48;
			Line3_buf[11]=GetTime.Minutes/10+48; Line3_buf[12]=GetTime.Minutes%10+48;
			Line3_buf[14]=GetTime.Seconds/10+48; Line3_buf[15]=GetTime.Seconds%10+48;
		}
		else if(flag_Interface==2)	//报警设置界面
		{
			Line3_buf[8]=time_alarm_clock[0]/10+48;    Line3_buf[9]=time_alarm_clock[0]%10+48;
			Line3_buf[11]=time_alarm_clock[1]/10+48; Line3_buf[12]=time_alarm_clock[1]%10+48;
			Line3_buf[14]=time_alarm_clock[2]/10+48; Line3_buf[15]=time_alarm_clock[2]%10+48;
		}
		if((flag_Interface!=0)&&(flag_set_time==0)) {LCD_SetTextColor(Red);LCD_DisplayStringLine2(Line3,8,Line3_buf+8,2);LCD_SetTextColor(White);	}
		else { LCD_DisplayStringLine2(Line3,8,Line3_buf+8,2); }		//时
		if((flag_Interface!=0)&&(flag_set_time==1)) {LCD_SetTextColor(Red);LCD_DisplayStringLine2(Line3,11,Line3_buf+11,2);LCD_SetTextColor(White);	}
		else { LCD_DisplayStringLine2(Line3,11,Line3_buf+11,2); }	//分
		if((flag_Interface!=0)&&(flag_set_time==2)) {LCD_SetTextColor(Red);LCD_DisplayStringLine2(Line3,14,Line3_buf+14,2);LCD_SetTextColor(White);	}
		else { LCD_DisplayStringLine2(Line3,14,Line3_buf+14,2); }	//秒
		if(flag_Interface==0)	//在时钟显示界面下，LD1每秒闪烁
		{
			if(last_time!=Line3_buf[15])
			{
				LED_state^=(1<<0);
				LED_ALL(LED_state);
				last_time=Line3_buf[15];
			}
		}
	}
}

闹钟模块：

/*
函数功能：执行闹钟功能
入参：无
返回值：无
*/
void Alarm_function(void)
{
	if(flag_sAlarm==1)
	{
		TASK_TIMES.sAlarm_TIME=get_time()+sAlarm_time;
		flag_sAlarm=2;
		LED_state^=(1<<7);
		LED_ALL(LED_state);	//点亮LD8
	}
	else if(flag_sAlarm==2)
	{
		if(get_sub(TASK_TIMES.sAlarm_TIME)==0)	//5秒
		{
			LED_state^=(1<<7);
			LED_ALL(LED_state);	//熄灭LD8
			flag_sAlarm=0;			//闹钟标志位清零
		}
	}
}

下载链接：
https://pan.baidu.com/s/1LMECSy3GuABduu42YUJdSQ
提取码：qy2o
