1. 通信的三个概念

通信的过程可以分为三个步骤：首先，发送方按照固定编码格式进行编码；其次，将编码后的信息发送到传输介质上；最后，接收方收到后进行解码得到有效信息。

串口通信概念1

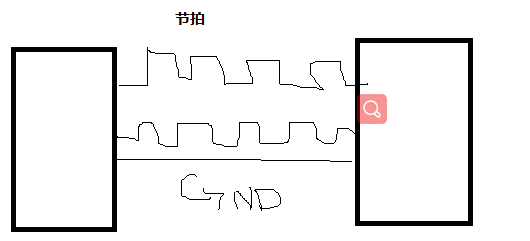

同步和异步：发送方和接收方的时钟节拍一致叫同步，否则叫异步。如下雨所示，最上边的一根线就是同步信号线，发送端和接收端在相同的节拍下工作。

同步使用场景：当发送端和接收端频率固定时，使用同步信号。可以想象接收端一直在接收发送端的消息。
异步场景：在通信的双方频率不固定时，使用异步通信。
电平信号和差分信号

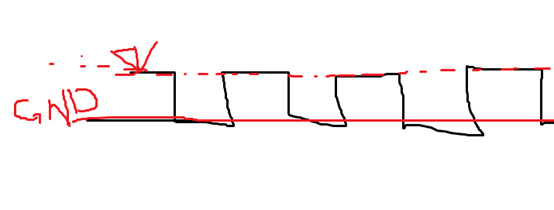

电平信号：电平信号需要两根信号线，一根是参考线GND(0伏)，另一根是信号线。电平信号值是信号线和参考电瓶线的差值。
**差分信号：**没有参考线，有两根信号线，差分信号的信号值：两根信号线的电压差。
**两种信号线特点：**电平信号容易受干扰，适合短距离传输。差分信号抗干扰能力强，适合长距离传输。
电平信号的准备： RS232准备：-3~-15表示1， 3 ~15 表示0；TTL标准：+5表示1，0表示0.我们电脑后边的串口就是TTL标准的电平。
并行通信和串行通信
并行和串行主要说的是通信线的根数，就是发送方和接收方同时可以传递的信息量的多少。比如对电平信号来说，两个可以传送1位二进制，三根可传送两位2进制；传送8位需要9根。
对差分信号来说，两根线可同时发送一位二进制，传送8位需要16根线。
但是，实际上用的最多的还是串口通信，因为节省材料，并且现在串口用的最多的是传送调试信息。日常生活中网络通信，USB通信通过：异步，串行，差分方式。

2 串口通信的基本原理

三根通信线：RX TX GND
实际串口通信中，有9根线，但只有三根有效，就是RX TX GND。
波特率，数据位，奇偶校验位，停止位

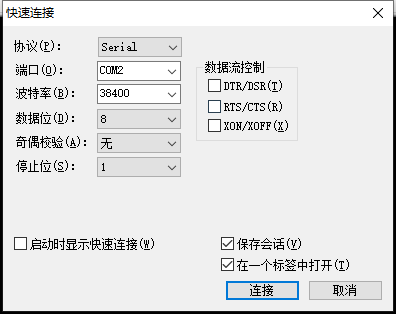

这是SECURECRT链接串口输出调试信息的设置。

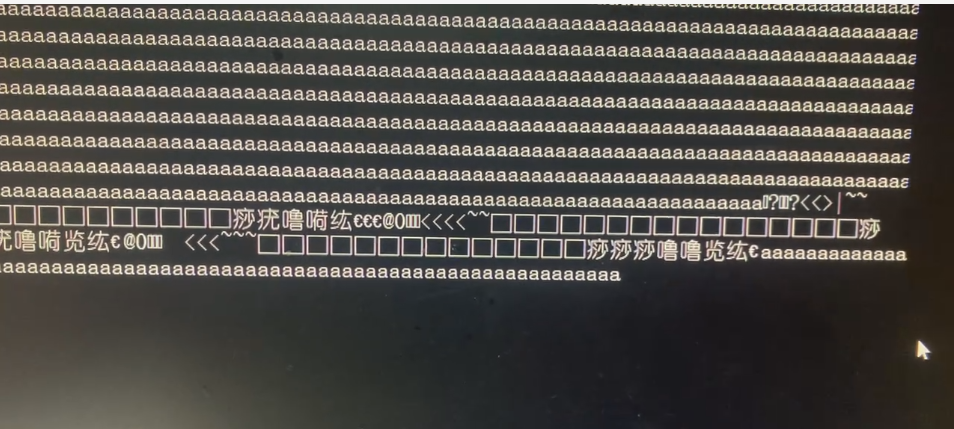

波特率：就是一秒内传输的二进制位数，常见的有9600，115200.双方的波特率不一致，收发就会出现问题。
数据位：发送端是一个周期一个周期的，通常将发送信息编码成ACSII码，因此就是一个周期内发送8位。
开始位：开始位设置为双方约定的高电平和低电平，当发送方收到二进制流时，就知道从哪里开始了。
停止位：停止位是串口通信双方事先指定的，是由通信线上的电平变化来反映的。常见的停止位有1位，1.5位，2位。
奇偶校验位：就是把数据位一一加起来，如果是偶数则奇偶校验位就是1，如果是奇数则奇偶校验位是0（看自己定义）。
信息是以二进制流的方式在信道上传输
DB9接口介绍
DB9是串口通信早期比较常用的一种规范。DB9中有9根线，3根为通信线，剩下的6根和流控(作用是控制发送流的速度)有关，现在一般都禁用流控，所以6根没有用。

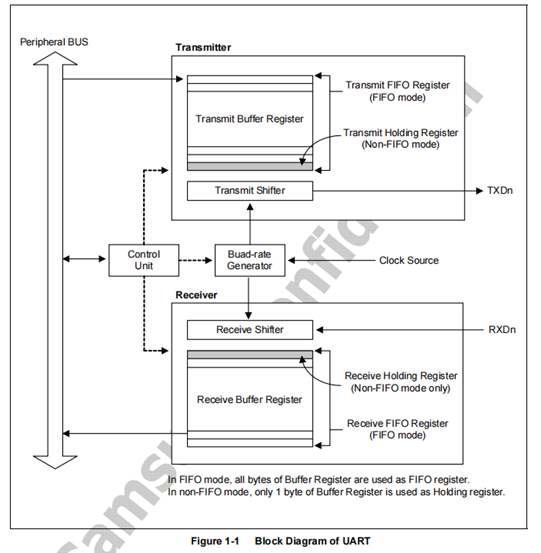

3. 串口通信工作框图

在这里插入图片描述
从上图中可以看出，整个串口控制器包括Transmitter和receiver两部分，两部分功能彼此独立，transmitter负责向外发送信息，receiver负责从外部接受信息。
Transmitter由发送缓冲区和发送移位器组成。我们发送信息时，编码成二进制流，然后将一帧数据写入发送缓冲区（剩下的发送就是硬件自动完成的），单位了说明上图，具体来说明工作过程。然后，发送移位器会自动从发送缓冲区中读取一帧数据，通过移位一位一位发送在Tx通信线上。
接收缓冲区由Receiver 和接收移位器构成。二进制流时通过Rx通信线进入我的接收移位器，然后接收移位器自动移位将该二进制位保存入接收缓冲区中，接收完一帧数据后产生一个中断给CPU，cpu收到中断后即可知道receiver收满了一帧数据，就会来处理这帧数据。
上面的过程，对于我们软件工程师来说，就是设置相应的寄存器，具体硬件细节根本不用我们管。设置寄存器时需要注意，要设置串口控制器的波特率发生器，就是要设置发送/接收的节拍时钟。波特率发生器其实就是个时钟分频器，它的工作需要源时钟（APB总线来），然后内部将源时钟分频（软件设置寄存器来配置），得到目标时钟，然后再用目标时钟产生波特率（硬件自动的）。

4. 具体实现

虽然可以直接设置寄存器的值，*(volatile unsigned int *) XXX地址值XX = 0xXXXX，但是为了代码清楚整洁，写成如下方式。
首先，定义寄存器；然后，初始化操作；最后，定义uart_putc函数发送（就是给寄存器赋值）。


#define  GPAOCON	0XE0200000  // 设置地址看数据手册，
#define  UCON0   	0XE2900004
#define  ULCON0  	0XE2900000
#define	 UMCON0  	0xE290000C
#define  UFCON0 	0xE2900008
#define  UBRDIV0 	0XE2900028
#define  UDIVSLOT0  0XE290002C

#define  UTRSTA0 	0XE2900010
#define  UTXH0 		0XE2900020
#define  URXH0 		0XE2900024
// 定义访问寄存器宏
#define  rGPA0CON  (*(volatile unsigned int *)GPAOCON)
#define  rUCON0		(*(volatile unsigned int *)UCON0)
#define  rULCON0	(*(volatile unsigned int *)ULCON0)
#define  rUMCON0 	(*(volatile unsigned int *)UMCON0)
#define  rUFCON0 	(*(volatile unsigned int *)UFCON0)
#define  rUBRDIV0	(*(volatile unsigned int *)UBRDIV0)
#define  rUDIVSLOT0  (*(volatile unsigned int *)UDIVSLOT0)

#define  rUTRSTA0 	(*(volatile unsigned int *)UTRSTA0)
#define  rUTXH0	(*(volatile unsigned int *)UTXH0)
#define  rURXH0  (*(volatile unsigned int *)URXH0)

// 串口初始化程序
void uart_init(void)
{

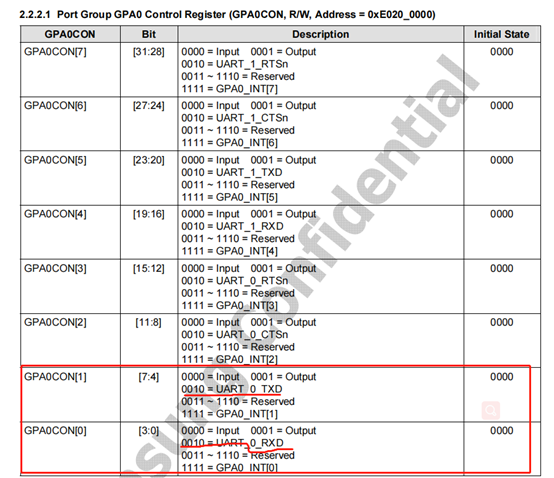

		// 初始化Tx Rx对应的GPIO引脚
	rGPA0CON &= ~(0xff<<0);			// 把寄存器的bit0～7全部清零
	rGPA0CON |= 0x00000022;			// 0b0010, Rx Tx

	// 几个关键寄存器的设置

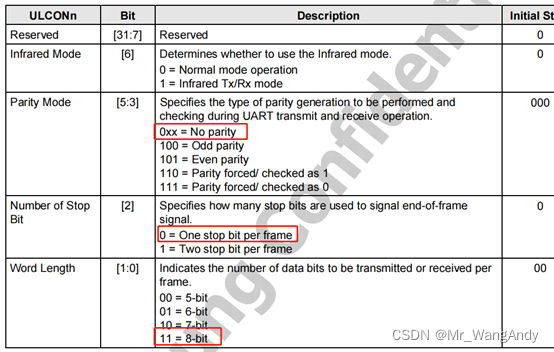

	rULCON0 = 0x3;
	rUCON0 = 0x5;
	rUMCON0 = 0;
	rUFCON0 = 0;

	// 波特率设置	DIV_VAL = (PCLK / (bps x 16))-1
	// PCLK_PSYS用66MHz算		余数0.8
	//rUBRDIV0 = 34;
	//rUDIVSLOT0 = 0xdfdd;

	// PCLK_PSYS用66.7MHz算		余数0.18
	// DIV_VAL = (66700000/(115200*16)-1) = 35.18
	rUBRDIV0 = 35;
	// (rUDIVSLOT中的1的个数)/16=上一步计算的余数=0.18
	// (rUDIVSLOT中的1的个数 = 16*0.18= 2.88 = 3
	rUDIVSLOT0 = 0x0888;		// 3个1，查官方推荐表得到这个数字


}

// 串口发送程序，发送一个字节
void uart_putc(char c)
{
	// 串口发送一个字节，其实就是把一个字节丢在发送缓冲区中
	// 因为串口控制器发送一个字节速度，远低于一个字节速度，所以CPU发送一个字节前，必须确认串口控制器
	// 当前缓冲区是空的(意思是串口已经发完了一个)
	while(!(rUTRSTA0 & (1 << 1)))
	rUTXH0 = c;

}
