裸机配置RGB液晶屏显示接口
eLCDIF主要特性
- 总线主接口到源帧缓冲区数据进行显示刷新。这个接口也可以用于驱动显示器的数据。
- PIO接口，以管理显示器和SoC之间的数据传输。
- 8/16/18/24位LCD数据总线支持可用，具体取决于I/Omux选项。
- 可编程定时和参数的MPU、VSYNC和DOTCLKLCD接口，以支持多种显示器。

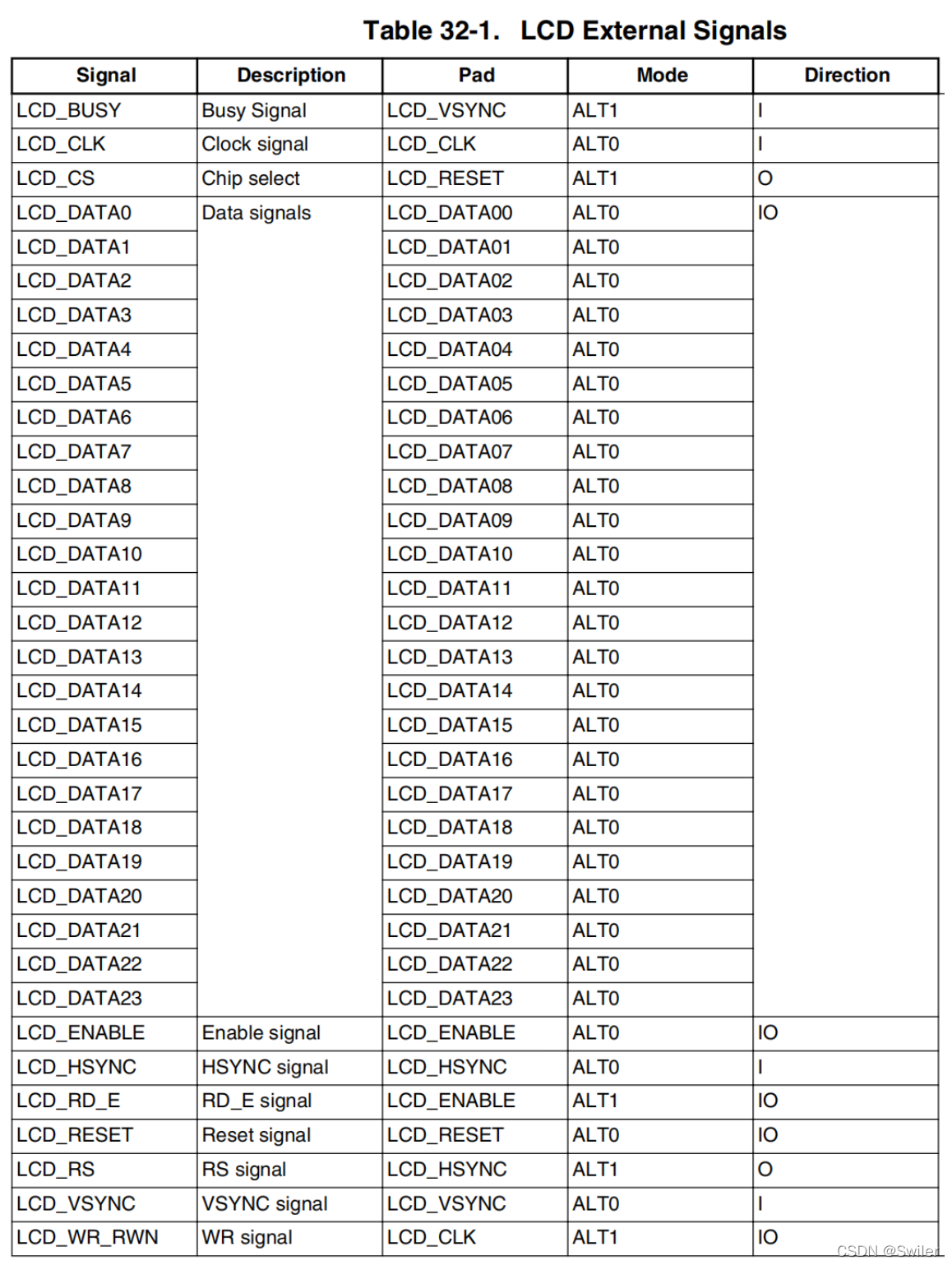

外部接口
LCD_DATA0~LCD_DATA23：24根数据线，用来传输数据。双向IO口。
LCD_BUSY：忙信号线。
LCD_CLK：时钟信号线。
LCD_CS：片选信号线。
LCD_ENABLE：LCD使能信号线。
LCD_HSYNC：水平同步信号线。也叫做行同步信号，当产生此信号的话就表示开始显示新的一行。
LCD_RD_E：数据使能线。
LCD_RESET：复位信号线。
LCD_RS：数据/命令控制线。
LCD_VSYNC：垂直同步信号线。当产生此信号的话就表示开始显示新的一帧图像。
LCD_WR_RWN：读写信号线。

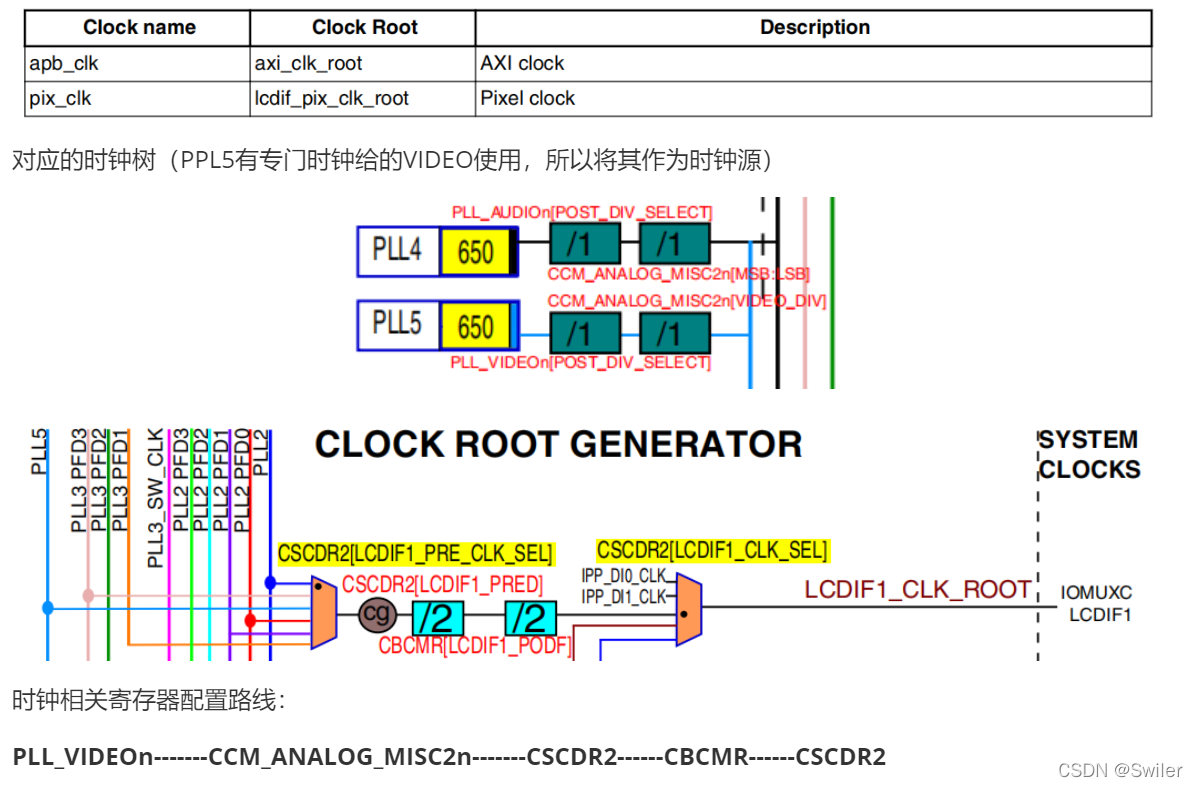

时钟
eLCDIF的时钟有两种选择，一般选第二种。
像素时钟
像素时钟即RGB LCD的时钟信号，显示一帧图像所需要的时钟数计算方法如下：
CLOCK= (VSPW+VBP+LINE+VFP) * (HSPW + HBP + HOZVAL + HFP)
60帧的话就是CLOCK*60。
接口
eLCDIF 支持三种接口：MPU 接口、VSYNC 接口和 DOTCLK 接口。
-
MPU接口
MPU 接口用于在 I.MX6U 和 LCD 屏幕直接传输数据和命令，该接口用于 6080/8080 接口的 LCD 屏幕。
-
VSYNC 接口
VSYNC 接口时序和 MPU 接口时序基本一样，只是多了 VSYNC 信号来作为帧同步，当LCDIF_CTRL 的位 VSYNC_MODE 为 1 的时候此接口使能。
-
DOTCLK 接口
DOTCLK 接口就是用来连接 RGB LCD 接口屏幕的， 它包括 VSYNC、HSYNC、DOTCLK和 ENABLE(可选)这四个信号，这样的接口通常被称为 RGB 接口。
eLCDIF初始化步骤
- 配置外部I/O，以正确连接外部显示器。
- 启动DISPLAY_CLK时钟，并配置适当的时钟频率。
- 利用CCM中的寄存器来使能BUS_CLK并配置适当的时钟频率。
- 使eLCDIF退出软复位，并禁用时钟。
- 通过适当设置LCDIF_CTRL1_RESET位来复位LCD控制器。
- 确保HW_LCDIF_CTRL寄存器中的READ_WRITEB位为0。
- 选择操作的传输方式。HW_LCDIF_CTRL寄存器中的LCDIF_MASTER位决定了所选择的传输模式。总线主模式(LCDIF_MASTER=1)或PIO(LCDIF_MASTER=0)模式。
- 根据液晶控制器的特性设置INPUT_DATA_SWIZZLE。另外，如果需要在数据输出之前向左或向右移动数据，请设置DATA_SHIFT_DIR和SHIFT_NUM_BITS。
- 适当设置WORD_LENGTH字段：0：16位输入，1：8位输入，2：18位输入，3：24/32位输入。另外，在HW_LCDIF_CTRL寄存器中选择正确的16/18/24位数据格式。
- 根据输入帧在HW_LCDIF_CTRL1中设置BYTE_PACKING_FORMAT字段。
- 适当设置LCD_DATABUS_WIDTH：0=16位输出，1=8位输出，2=18位输出，3=24/32位输出。
- 启用必要的中断请求。

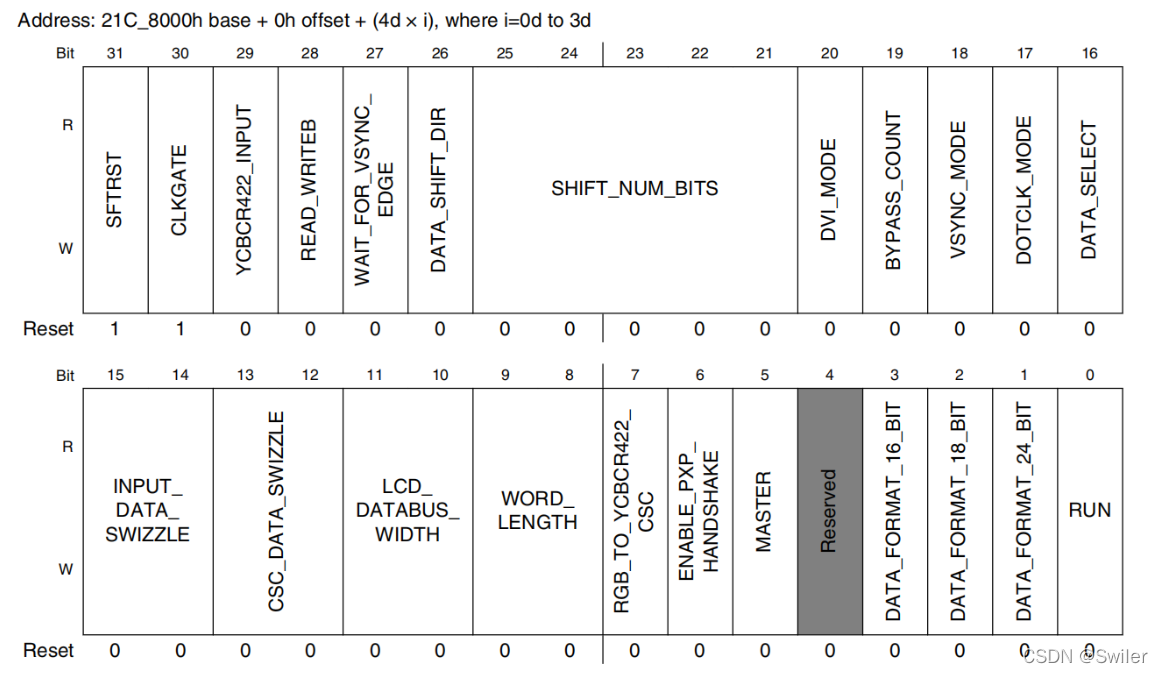

LCDIF_RLn寄存器介绍
这个寄存器就是用来对eLCDIF进行整体控制用，通过配置这个寄存器来实现驱动各种液晶屏控制器。
SFTRST(bit31)：eLCDIF 软复位控制位，当此位为 1 的话就会强制复位 LCD。
CLKGATE(bit30)：正常运行模式下，此位必须为 0！如果此位为 1 的话时钟就不会进入到LCDIF。
BYPASS_COUNT(bit19)：如果要工作在 DOTCLK 模式的话就此位必须为 1。
VSYNC_MODE(bit18)：1：LCDIF 工作在 VSYNC 接口模式。
DOTCLK_MODE(bit17)：1：LCDIF 工作在 DOTCLK 接口模式。
INPUT_DATA_SWIZZLE(bit15:14)：输入数据字节交换设置，0：不交换字节也就是小端模式；1：交换所有字节，也就是大端模式；2：半字交换；3：在每个半字内进行字节交换。
CSC_DATA_SWIZZLE(bit13:12) ：CSC数据字节交换设置 ， 交换方式 和INPUT_DATA_SWIZZLE 一样
LCD_DATABUS_WIDTH(bit11:10)：LCD数据总线宽度，0：16 位；1： 8 位；2：18 位；3：为 24 位。
WORD_LENGTH(bit9:8)：输入的数据格式，即像素数据宽度， 0：16位；1：8 位；2：18 位；3：24 位。
MASTER(bit5)：为 1 的话设置 eLCDIF 工作在主模式。
DATA_FORMAT_16_BIT(bit3)：当此位为 1 并且 WORD_LENGTH 为 0 的时候像素格式为 ARGB555，当此位为 0 并且 WORD_LENGTH 为 0 的时候像素格式为 RGB565。
LCDIF_TRANSFER_COUNT寄存器介绍
这个寄存器用来配置显示区域的。
高16位是V_COUNT， 是 LCD 的垂直分辨率。
低 16 位是 H_COUNT，是 LCD 的水平分辨率。

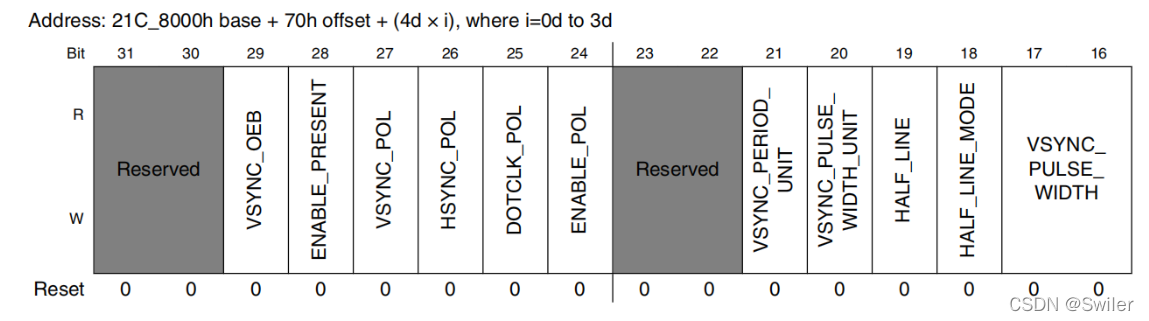

LCDIF_VDCTRL0寄存器介绍
该寄存器用于控制LCDIF的VSYNC和DOTCLK模式，以便与不同类型的液晶显示器链接。只用了高16位。
VSYNC_OEB(bit29)：VSYNC 信号方向控制位，为 0 的话 VSYNC 是输出，为 1 的话VSYNC 是输入。
ENABLE_PRESENT(bit28)：EBABLE 数据线使能位，也就是 DE 数据线。为 1 的话使能ENABLE 数据线，为 0 的话关闭 ENABLE 数据线。
VSYNC_POL(bit27)：VSYNC 数据线极性设置位，为 0 的话 VSYNC 低电平有效，为 1 的 话 VSYNC 高电平有效，要根据所使用的 LCD 数据手册来设置。
HSYNC_POL(bit26)：HSYNC 数据线极性设置位，为 0 的话 HSYNC 低电平有效，为 1 的 话 HSYNC 高电平有效，要根据所使用的 LCD 数据手册来设置
DOTCLK_POL(bit25)：DOTCLK 数据线(像素时钟线 CLK) 极性设置位，为 0 的话下降沿锁存数据，上升沿捕获数据，为 1 的话相反，要根据所使用的 LCD 数据手册来设置。
ENABLE_POL(bit24)：EANBLE 数据线极性设置位，为 0 的话低电平有效，为 1 的话高电平有效。
VSYNC_PERIOD_UNIT(bit21)：VSYNC 信号周期单位，为 0 的话 VSYNC 周期单位为像素时钟。为 1 的话 VSYNC 周期单位是水平行，如果使用 DOTCLK 模式话就要设置为 1。
VSYNC_PULSE_WIDTH_UNIT(bit20) ：VSYNC 信号脉冲宽度单位 ，和VSYNC_PERIOD_UNUT 一样，如果使用 DOTCLK 模式的话要设置为 1。
VSYNC_PULSE_WIDTH(bit17:0)：VSPW 参数设置位。
LCDIF_VDCTRL1寄存器介绍
用于配置VSYNC信号在块中产生时的周期。周期 = 屏幕高度+VSPW+VBP+VFP
LCDIF_VDCTRL2寄存器介绍
高 16位是 HSYNC_PULSE_WIDTH，用来设置 HSYNC 信号宽度，也就是 HSPW。
低 16 位是HSYNC_PERIOD，用来设置 HSYNC 总周期，周期 = 屏幕宽度+HSPW+HBP+HFP

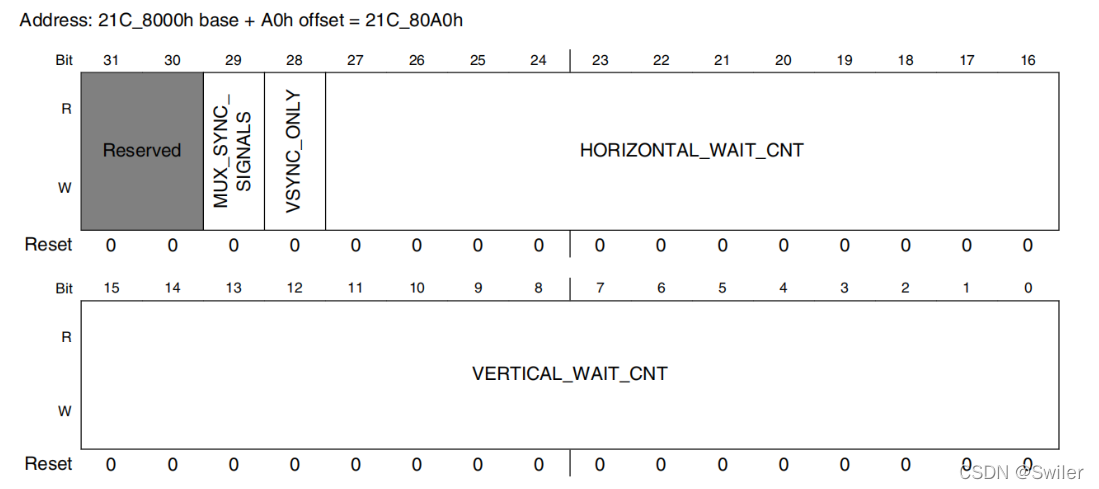

LCDIF_VDCTRL3寄存器介绍
HORIZONTAL_WAIT_CNT：设置HSYNC信号产生到有效数据产生之间的时间间隔，等于HSPW+HBP
VERTICAL_WAIT_CNT：设置VSYNC信号产生到有效数据产生之间的时间间隔，等于VSPW+VBP

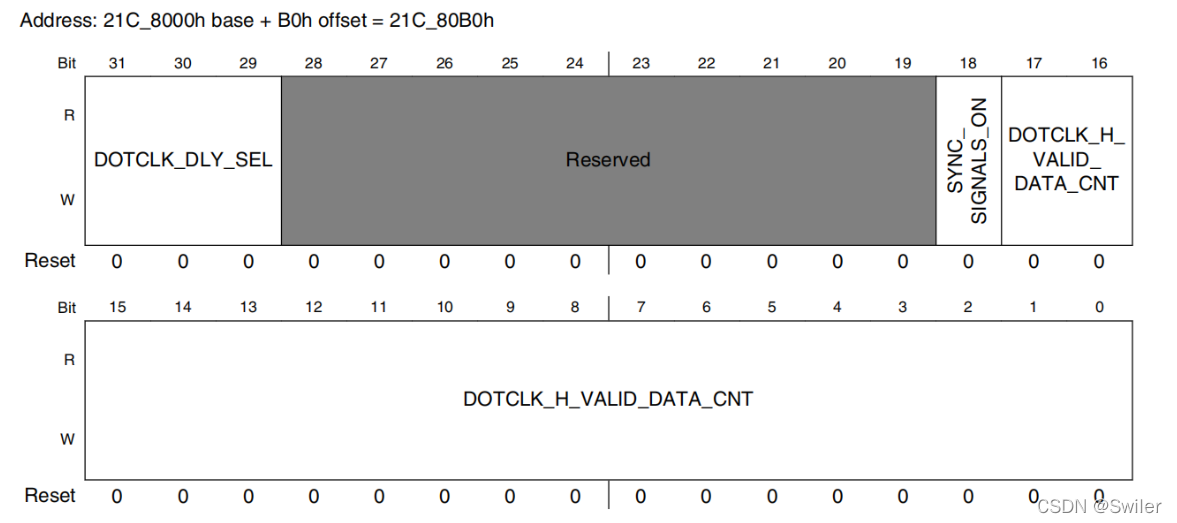

LCDIF_VDCTRL4寄存器介绍
SYNC_SIGNALS_ON(bit18)：同步信号使能位，设置为 1 的话使能 VSYNC、HSYNC、DOTCLK 这些信号。
DOTCLK_H_VALID_DATA_CNT(bit15:0)：设置 LCD 的宽度，也就是水平像素数量。
LCDIF_CUR_BUF 和 LCDIF_NEXT_BUF寄存器
这两个寄存器分别为当前帧和下一帧缓冲区，也就是 LCD 显存。一般这两个寄存器保存同一个地址。
（这里在一开始不太明白芯片为什么直接传数据给SDRAM就能点亮RGB液晶屏，后来才知道，只要在SDRAM开辟一块缓冲区，然后让这两个寄存器指向开辟的缓冲区，并且缓冲区的大小等于屏幕宽*高，这样一来，向缓冲区内特定的位置填入数据就能够显示了，填入的颜色数据输出转换到数据线IO口这个过程则由硬件的输出块部分完成。）
在DOTCLK模式下点亮RGB液晶屏
- 初始化IO口
- 配置时钟及像素时钟
- 配置eLCDIF的接口
- 编写各种函数
代码
C文件
#include "bsp_lcd.h"
#include "bsp_gpio.h"
#include "bsp_delay.h"
#include "stdio.h"
/* 液晶屏参数结构体 */
struct tftlcd_typedef tftlcd_dev;
/*
* @description : 始化LCD
* @param : 无
* @return : 无
*/
void lcd_init(void)
{
lcdgpio_init(); /* 初始化IO */
lcd_reset(); /* 复位LCD */
delayms(10); /* 延时10ms */
lcd_noreset(); /* 结束复位 */
/* TFTLCD参数结构体初始化 */
tftlcd_dev.height = 480;
tftlcd_dev.width = 800;
tftlcd_dev.vspw = 1;
tftlcd_dev.vbpd = 23;
tftlcd_dev.vfpd = 22;
tftlcd_dev.hspw = 1;
tftlcd_dev.hbpd = 46;
tftlcd_dev.hfpd = 210;
lcdclk_init(30, 3, 7); /* 初始化LCD时钟 34.2MHz */
tftlcd_dev.pixsize = 4; /* ARGB8888模式，每个像素4字节 */
tftlcd_dev.framebuffer = LCD_FRAMEBUF_ADDR; /*设置显存首地址*/
tftlcd_dev.backcolor = LCD_WHITE; /* 背景色为白色 */
tftlcd_dev.forecolor = LCD_BLACK; /* 前景色为黑色 */
/* 初始化ELCDIF的CTRL寄存器
* bit [31] 0 : 停止复位
* bit [19] 1 : 旁路计数器模式
* bit [17] 1 : LCD工作在dotclk模式
* bit [15:14] 00 : 输入数据不交换
* bit [13:12] 00 : CSC不交换
* bit [11:10] 11 : 24位总线宽度
* bit [9:8] 11 : 24位数据宽度,也就是RGB888
* bit [5] 1 : elcdif工作在主模式
* bit [1] 0 : 所有的24位均有效
*/
LCDIF->CTRL |= (1 << 19) | (1 << 17) | (0 << 14) | (0 << 12) |
(3 << 10) | (3 << 8) | (1 << 5) | (0 << 1);
/*
* 初始化ELCDIF的寄存器CTRL1
* bit [19:16] : 0X7 ARGB模式下，传输24位数据，A通道不用传输
*/
LCDIF->CTRL1 = 0X7 << 16;
/*
* 初始化ELCDIF的寄存器TRANSFER_COUNT寄存器
* bit [31:16] : 高度
* bit [15:0] : 宽度
*/
LCDIF->TRANSFER_COUNT = (tftlcd_dev.height << 16) | (tftlcd_dev.width << 0);
/*
* 初始化ELCDIF的VDCTRL0寄存器
* bit [29] 0 : VSYNC输出
* bit [28] 1 : 使能ENABLE输出
* bit [27] 0 : VSYNC低电平有效
* bit [26] 0 : HSYNC低电平有效
* bit [25] 0 : DOTCLK上升沿有效
* bit [24] 1 : ENABLE信号高电平有效
* bit [21] 1 : DOTCLK模式下设置为1
* bit [20] 1 : DOTCLK模式下设置为1
* bit [17:0] : vsw参数
*/
LCDIF->VDCTRL0 = 0; //先清零
if(lcdid == ATKVGA)
{ //VGA需要特殊处理
LCDIF->VDCTRL0 = (0 << 29) | (1 << 28) | (0 << 27) |
(0 << 26) | (1 << 25) | (0 << 24) |
(1 << 21) | (1 << 20) | (tftlcd_dev.vspw << 0);
}
else
{
LCDIF->VDCTRL0 = (0 << 29) | (1 << 28) | (0 << 27) |
(0 << 26) | (0 << 25) | (1 << 24) |
(1 << 21) | (1 << 20) | (tftlcd_dev.vspw << 0);
}
/*
* 初始化ELCDIF的VDCTRL1寄存器，设置VSYNC总周期
*/
LCDIF->VDCTRL1 = tftlcd_dev.height + tftlcd_dev.vspw + tftlcd_dev.vfpd + tftlcd_dev.vbpd; //VSYNC周期
/*
* 初始化ELCDIF的VDCTRL2寄存器，设置HSYNC周期
* bit[31:18] ：hsw
* bit[17:0] : HSYNC总周期
*/
LCDIF->VDCTRL2 = (tftlcd_dev.hspw << 18) | (tftlcd_dev.width + tftlcd_dev.hspw + tftlcd_dev.hfpd + tftlcd_dev.hbpd);
/*
* 初始化ELCDIF的VDCTRL3寄存器，设置HSYNC周期
* bit[27:16] ：水平等待时钟数
* bit[15:0] : 垂直等待时钟数
*/
LCDIF->VDCTRL3 = ((tftlcd_dev.hbpd + tftlcd_dev.hspw) << 16) | (tftlcd_dev.vbpd + tftlcd_dev.vspw);
/*
* 初始化ELCDIF的VDCTRL4寄存器，设置HSYNC周期
* bit[18] 1 : 当使用VSHYNC、HSYNC、DOTCLK的话此为置1
* bit[17:0] : 宽度
*/
LCDIF->VDCTRL4 = (1<<18) | (tftlcd_dev.width);
/*
* 初始化ELCDIF的CUR_BUF和NEXT_BUF寄存器，设置当前显存地址和下一帧的显存地址
*/
LCDIF->CUR_BUF = (unsigned int)tftlcd_dev.framebuffer;
LCDIF->NEXT_BUF = (unsigned int)tftlcd_dev.framebuffer;
lcd_enable(); /* 使能LCD */
delayms(10);
lcd_clear(LCD_WHITE); /* 清屏 */
}
/*
* @description : LCD GPIO初始化
*/
void lcdgpio_init(void)
{
gpio_pin_config_t gpio_config;
/* 1、IO初始化复用功能 */
IOMUXC_SetPinMux(IOMUXC_LCD_DATA00_LCDIF_DATA00,0);
IOMUXC_SetPinMux(IOMUXC_LCD_DATA01_LCDIF_DATA01,0);
IOMUXC_SetPinMux(IOMUXC_LCD_DATA02_LCDIF_DATA02,0);
IOMUXC_SetPinMux(IOMUXC_LCD_DATA03_LCDIF_DATA03,0);
IOMUXC_SetPinMux(IOMUXC_LCD_DATA04_LCDIF_DATA04,0);
IOMUXC_SetPinMux(IOMUXC_LCD_DATA05_LCDIF_DATA05,0);
IOMUXC_SetPinMux(IOMUXC_LCD_DATA06_LCDIF_DATA06,0);
IOMUXC_SetPinMux(IOMUXC_LCD_DATA07_LCDIF_DATA07,0);
IOMUXC_SetPinMux(IOMUXC_LCD_DATA08_LCDIF_DATA08,0);
IOMUXC_SetPinMux(IOMUXC_LCD_DATA09_LCDIF_DATA09,0);
IOMUXC_SetPinMux(IOMUXC_LCD_DATA10_LCDIF_DATA10,0);
IOMUXC_SetPinMux(IOMUXC_LCD_DATA11_LCDIF_DATA11,0);
IOMUXC_SetPinMux(IOMUXC_LCD_DATA12_LCDIF_DATA12,0);
IOMUXC_SetPinMux(IOMUXC_LCD_DATA13_LCDIF_DATA13,0);
IOMUXC_SetPinMux(IOMUXC_LCD_DATA14_LCDIF_DATA14,0);
IOMUXC_SetPinMux(IOMUXC_LCD_DATA15_LCDIF_DATA15,0);
IOMUXC_SetPinMux(IOMUXC_LCD_DATA16_LCDIF_DATA16,0);
IOMUXC_SetPinMux(IOMUXC_LCD_DATA17_LCDIF_DATA17,0);
IOMUXC_SetPinMux(IOMUXC_LCD_DATA18_LCDIF_DATA18,0);
IOMUXC_SetPinMux(IOMUXC_LCD_DATA19_LCDIF_DATA19,0);
IOMUXC_SetPinMux(IOMUXC_LCD_DATA20_LCDIF_DATA20,0);
IOMUXC_SetPinMux(IOMUXC_LCD_DATA21_LCDIF_DATA21,0);
IOMUXC_SetPinMux(IOMUXC_LCD_DATA22_LCDIF_DATA22,0);
IOMUXC_SetPinMux(IOMUXC_LCD_DATA23_LCDIF_DATA23,0);
IOMUXC_SetPinMux(IOMUXC_LCD_CLK_LCDIF_CLK,0);
IOMUXC_SetPinMux(IOMUXC_LCD_ENABLE_LCDIF_ENABLE,0);
IOMUXC_SetPinMux(IOMUXC_LCD_HSYNC_LCDIF_HSYNC,0);
IOMUXC_SetPinMux(IOMUXC_LCD_VSYNC_LCDIF_VSYNC,0);
IOMUXC_SetPinMux(IOMUXC_GPIO1_IO08_GPIO1_IO08,0); /* 背光BL引脚 */
IOMUXC_SetPinConfig(IOMUXC_UART1_CTS_B_GPIO1_IO18,0xF080);
/* 2、配置LCD IO属性
*bit 16:0 HYS关闭
*bit [15:14]: 0 默认22K上拉
*bit [13]: 0 pull功能
*bit [12]: 0 pull/keeper使能
*bit [11]: 0 关闭开路输出
*bit [7:6]: 10 速度100Mhz
*bit [5:3]: 111 驱动能力为R0/7
*bit [0]: 1 高转换率
*/
IOMUXC_SetPinConfig(IOMUXC_LCD_DATA00_LCDIF_DATA00,0xB9);
IOMUXC_SetPinConfig(IOMUXC_LCD_DATA01_LCDIF_DATA01,0xB9);
IOMUXC_SetPinConfig(IOMUXC_LCD_DATA02_LCDIF_DATA02,0xB9);
IOMUXC_SetPinConfig(IOMUXC_LCD_DATA03_LCDIF_DATA03,0xB9);
IOMUXC_SetPinConfig(IOMUXC_LCD_DATA04_LCDIF_DATA04,0xB9);
IOMUXC_SetPinConfig(IOMUXC_LCD_DATA05_LCDIF_DATA05,0xB9);
IOMUXC_SetPinConfig(IOMUXC_LCD_DATA06_LCDIF_DATA06,0xB9);
IOMUXC_SetPinConfig(IOMUXC_LCD_DATA07_LCDIF_DATA07,0xB9);
IOMUXC_SetPinConfig(IOMUXC_LCD_DATA08_LCDIF_DATA08,0xB9);
IOMUXC_SetPinConfig(IOMUXC_LCD_DATA09_LCDIF_DATA09,0xB9);
IOMUXC_SetPinConfig(IOMUXC_LCD_DATA10_LCDIF_DATA10,0xB9);
IOMUXC_SetPinConfig(IOMUXC_LCD_DATA11_LCDIF_DATA11,0xB9);
IOMUXC_SetPinConfig(IOMUXC_LCD_DATA12_LCDIF_DATA12,0xB9);
IOMUXC_SetPinConfig(IOMUXC_LCD_DATA13_LCDIF_DATA13,0xB9);
IOMUXC_SetPinConfig(IOMUXC_LCD_DATA14_LCDIF_DATA14,0xB9);
IOMUXC_SetPinConfig(IOMUXC_LCD_DATA15_LCDIF_DATA15,0xB9);
IOMUXC_SetPinConfig(IOMUXC_LCD_DATA16_LCDIF_DATA16,0xB9);
IOMUXC_SetPinConfig(IOMUXC_LCD_DATA17_LCDIF_DATA17,0xB9);
IOMUXC_SetPinConfig(IOMUXC_LCD_DATA18_LCDIF_DATA18,0xB9);
IOMUXC_SetPinConfig(IOMUXC_LCD_DATA19_LCDIF_DATA19,0xB9);
IOMUXC_SetPinConfig(IOMUXC_LCD_DATA20_LCDIF_DATA20,0xB9);
IOMUXC_SetPinConfig(IOMUXC_LCD_DATA21_LCDIF_DATA21,0xB9);
IOMUXC_SetPinConfig(IOMUXC_LCD_DATA22_LCDIF_DATA22,0xB9);
IOMUXC_SetPinConfig(IOMUXC_LCD_DATA23_LCDIF_DATA23,0xB9);
IOMUXC_SetPinConfig(IOMUXC_LCD_CLK_LCDIF_CLK,0xB9);
IOMUXC_SetPinConfig(IOMUXC_LCD_ENABLE_LCDIF_ENABLE,0xB9);
IOMUXC_SetPinConfig(IOMUXC_LCD_HSYNC_LCDIF_HSYNC,0xB9);
IOMUXC_SetPinConfig(IOMUXC_LCD_VSYNC_LCDIF_VSYNC,0xB9);
IOMUXC_SetPinConfig(IOMUXC_GPIO1_IO08_GPIO1_IO08,0xB9); /* 背光BL引脚 */
/* GPIO初始化 */
gpio_config.direction = kGPIO_DigitalOutput; /* 输出 */
gpio_config.outputLogic = 1; /* 默认关闭背光 */
gpio_init(GPIO1, 8, &gpio_config); /* 背光默认打开 */
gpio_pinwrite(GPIO1, 8, 1); /* 打开背光 */
}
/*
* @description : LCD时钟初始化, LCD时钟计算公式如下：
* LCD CLK = 24 * loopDiv / prediv / div
* @param - loopDiv : loopDivider值
* @param - prediv : lcdifprediv值
* @param - div : lcdifdiv值
* @return : 无
*/
void lcdclk_init(unsigned char loopDiv, unsigned char prediv, unsigned char div)
{
/* 先初始化video pll
* VIDEO PLL = OSC24M * (loopDivider + (denominator / numerator)) / postDivider
*不使用小数分频器，因此denominator和numerator设置为0
*/
CCM_ANALOG->PLL_VIDEO_NUM = 0; /* 不使用小数分频器 */
CCM_ANALOG->PLL_VIDEO_DENOM = 0;
/*
* PLL_VIDEO寄存器设置
* bit[13]: 1 使能VIDEO PLL时钟
* bit[20:19] 2 设置postDivider为1分频
* bit[6:0] : 32 设置loopDivider寄存器
*/
CCM_ANALOG->PLL_VIDEO = (2 << 19) | (1 << 13) | (loopDiv << 0);
/*
* MISC2寄存器设置
* bit[31:30]: 0 VIDEO的post-div设置，时钟源来源于postDivider，1分频
*/
CCM_ANALOG->MISC2 &= ~(3 << 30);
CCM_ANALOG->MISC2 = 0 << 30;
/* LCD时钟源来源与PLL5，也就是VIDEO PLL */
CCM->CSCDR2 &= ~(7 << 15);
CCM->CSCDR2 |= (2 << 15); /* 设置LCDIF_PRE_CLK使用PLL5 */
/* 设置LCDIF_PRE分频 */
CCM->CSCDR2 &= ~(7 << 12);
CCM->CSCDR2 |= (prediv - 1) << 12; /* 设置分频 */
/* 设置LCDIF分频 */
CCM->CBCMR &= ~(7 << 23);
CCM->CBCMR |= (div - 1) << 23;
/* 设置LCD时钟源为LCDIF_PRE时钟 */
CCM->CSCDR2 &= ~(7 << 9); /* 清除原来的设置 */
CCM->CSCDR2 |= (0 << 9); /* LCDIF_PRE时钟源选择LCDIF_PRE时钟 */
}
/*
* @description : 复位ELCDIF接口
* @param : 无
* @return : 无
*/
void lcd_reset(void)
{
LCDIF->CTRL = 1<<31; /* 强制复位 */
}
/*
* @description : 结束复位ELCDIF接口
*/
void lcd_noreset(void)
{
LCDIF->CTRL = 0<<31; /* 取消强制复位 */
}
/*
* @description : 使能ELCDIF接口
*/
void lcd_enable(void)
{
LCDIF->CTRL |= 1<<0; /* 使能ELCDIF */
}
/*
* @description : 画点函数
* @param - x : x轴坐标
* @param - y : y轴坐标
* @param - color : 颜色值
* @return : 无
*/
void lcd_drawpoint(unsigned short x,unsigned short y,unsigned int color)
{
*(unsigned int*)((unsigned int)tftlcd_dev.framebuffer + tftlcd_dev.pixsize * (tftlcd_dev.width * y+x))=color;
}
/*
* @description : 读取指定点的颜色值
* @param - x : x轴坐标
* @param - y : y轴坐标
* @return : 读取到的指定点的颜色值
*/
unsigned int lcd_readpoint(unsigned short x,unsigned short y)
{
return *(unsigned int*)((unsigned int)tftlcd_dev.framebuffer + tftlcd_dev.pixsize * (tftlcd_dev.width * y + x));
}
/*
* @description : 清屏
* @param - color : 颜色值
* @return : 读取到的指定点的颜色值
*/
void lcd_clear(unsigned int color)
{
unsigned int num;
unsigned int i = 0;
unsigned int *startaddr=(unsigned int*)tftlcd_dev.framebuffer; //指向帧缓存首地址
num=(unsigned int)tftlcd_dev.width * tftlcd_dev.height; //缓冲区总长度
for(i = 0; i < num; i++)
{
startaddr[i] = color;
}
}
H文件
#ifndef _BSP_LCD_H
#define _BSP_LCD_H
#include "imx6ul.h"
/* 颜色 */
#define LCD_BLUE 0x000000FF
#define LCD_GREEN 0x0000FF00
#define LCD_RED 0x00FF0000
#define LCD_CYAN 0x0000FFFF
#define LCD_MAGENTA 0x00FF00FF
#define LCD_YELLOW 0x00FFFF00
#define LCD_LIGHTBLUE 0x008080FF
#define LCD_LIGHTGREEN 0x0080FF80
#define LCD_LIGHTRED 0x00FF8080
#define LCD_LIGHTCYAN 0x0080FFFF
#define LCD_LIGHTMAGENTA 0x00FF80FF
#define LCD_LIGHTYELLOW 0x00FFFF80
#define LCD_DARKBLUE 0x00000080
#define LCD_DARKGREEN 0x00008000
#define LCD_DARKRED 0x00800000
#define LCD_DARKCYAN 0x00008080
#define LCD_DARKMAGENTA 0x00800080
#define LCD_DARKYELLOW 0x00808000
#define LCD_WHITE 0x00FFFFFF
#define LCD_LIGHTGRAY 0x00D3D3D3
#define LCD_GRAY 0x00808080
#define LCD_DARKGRAY 0x00404040
#define LCD_BLACK 0x00000000
#define LCD_BROWN 0x00A52A2A
#define LCD_ORANGE 0x00FFA500
#define LCD_TRANSPARENT 0x00000000
/* 屏幕ID */
#define ATK7084 0X7084 /* 7寸800*480 */
/* LCD显存地址 */
#define LCD_FRAMEBUF_ADDR (0x89000000)
/* LCD控制参数结构体 */
struct tftlcd_typedef{
unsigned short height; /* LCD屏幕高度 */
unsigned short width; /* LCD屏幕宽度 */
unsigned char pixsize; /* LCD每个像素所占字节大小 */
unsigned short vspw;
unsigned short vbpd;
unsigned short vfpd;
unsigned short hspw;
unsigned short hbpd;
unsigned short hfpd;
unsigned int framebuffer; /* LCD显存首地址 */
unsigned int forecolor; /* 前景色 */
unsigned int backcolor; /* 背景色 */
unsigned int id; /* 屏幕ID */
};
extern struct tftlcd_typedef tftlcd_dev;
/* 函数声明 */
void lcd_init(void);
unsigned short lcd_read_panelid(void);
void lcdgpio_init(void);
void lcdclk_init(unsigned char loopDiv, unsigned char prediv, unsigned char div);
void lcd_reset(void);
void lcd_noreset(void);
void lcd_enable(void);
void video_pllinit(unsigned char loopdivi, unsigned char postdivi);
void lcd_drawpoint(unsigned short x,unsigned short y,unsigned int color);
unsigned int lcd_readpoint(unsigned short x,unsigned short y);
void lcd_clear(unsigned int color);
void lcd_fill(unsigned short x0, unsigned short y0, unsigned short x1, unsigned short y1, unsigned int color);
#endif
