[嵌入式]STM32H750 系统主时钟的配置与计算

引言

• 最近需要配置基于STM32H750XB 的SAI模块，用于音频的播放与录音，需要更改PLL，顺便熟悉下STM32H750XB 的时钟配置

主时钟

• 通过查STM32H750XB 的数据手册或参考手册，发现主时钟最大为：480MHz

图形配置

• 使用ST官方的STM32CubeMX，可以图形化方便的查看时钟树配置，并且还不容易出错，并且可以让软件帮忙配置
• 不过还是需要了解配置的各个参数的含义

操作步骤

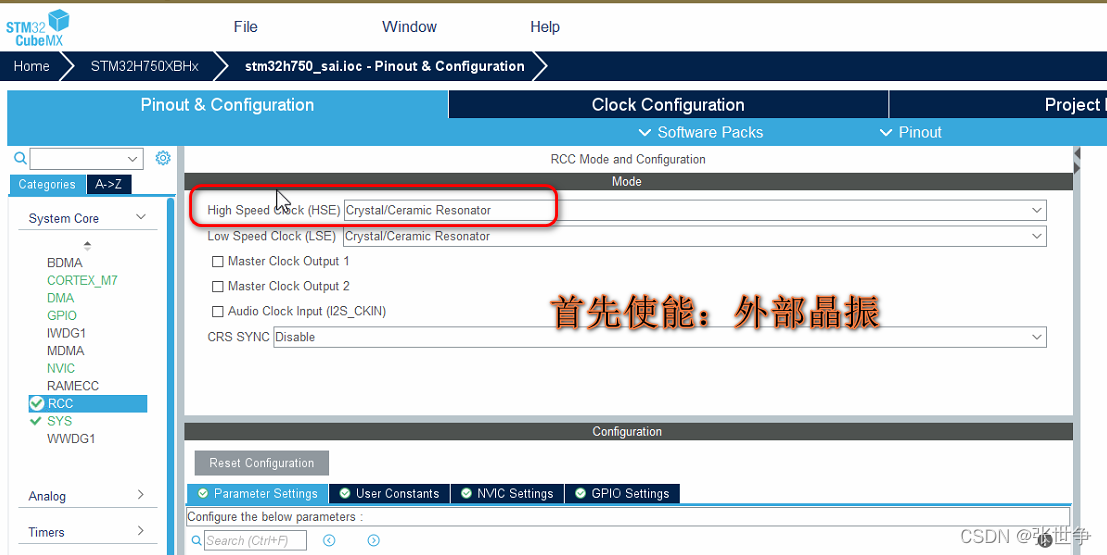

• 使用外部晶振：HSE 25MHz

• 开启PLL，PLL 使用 HSE，系统主时钟配置为 480MHz


代码

• 主时钟相关的配置代码如下：

  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSI48|RCC_OSCILLATORTYPE_HSE;  /*  HSE */
  RCC_OscInitStruct.HSEState = RCC_HSE_ON;  /* HSE 外部晶振开启 */
  RCC_OscInitStruct.HSI48State = RCC_HSI48_ON;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON; /*  使用PLL */
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;  /* PLL 时钟源为HSE */
  RCC_OscInitStruct.PLL.PLLM = 5;  /* 除  */
  RCC_OscInitStruct.PLL.PLLN = 192;  /* 乘 */
  RCC_OscInitStruct.PLL.PLLP = 2;   /* 除 */

计算方法

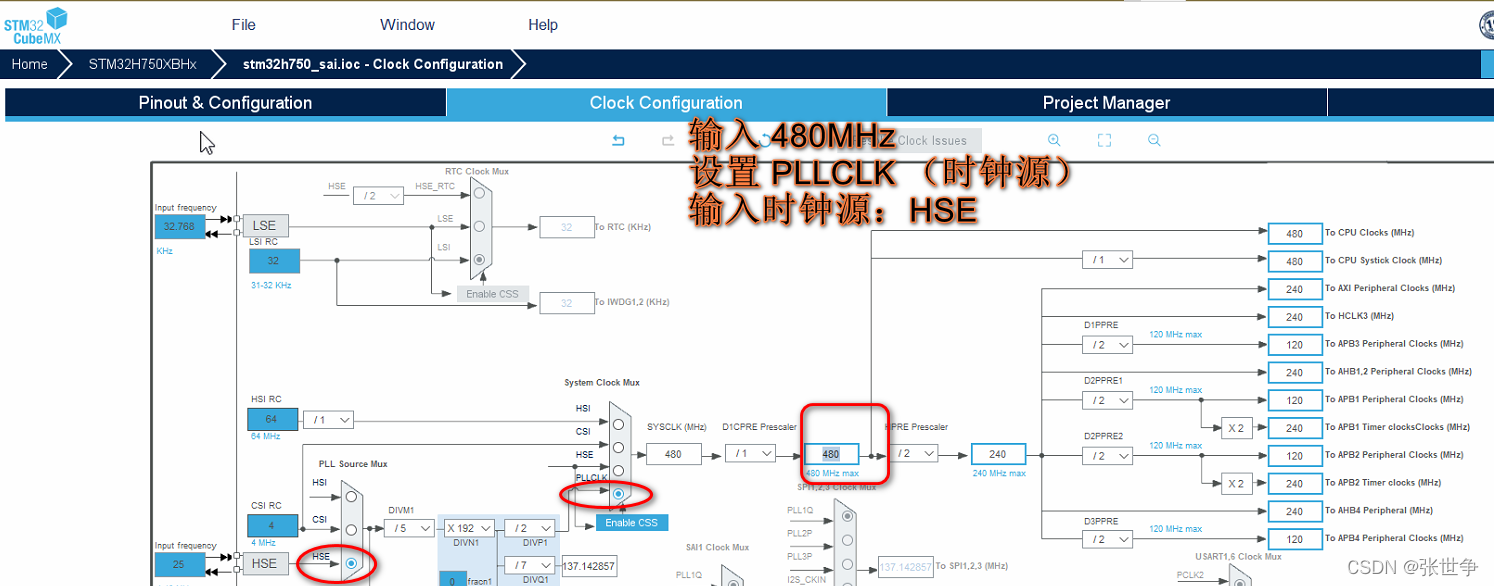

• 设置了 480MHz 主时钟，配置了PLL与时钟源为外部时钟HSE，这个软件会自动生成一个配置
• 使用了三个参数的组合，计算最终的PLL 时钟，如果系统主时钟采用PLL，就是系统的主时钟了
• 计算公式： 25MHz / 5 * 192 / 2 = 480 MHz

小结

• 初步熟悉了 STM32H750XB 的主时钟配置方法
• 初步了解了 主时钟的计算方法
• 这个主时钟不是必须配置为480MHz
• 可能不同的主时钟，PLL 的配置参数有多种【组合】
