[嵌入式]STM32寄存器设置IO状态设置，实现输入上拉下拉

//1,配置相关引脚的复用功能，使能CAN时钟。
	RCC->APB2ENR|=1<<2;    	//使能PORTA时钟
	AFIO->MAPR = AFIO_MAPR_SWJ_CFG_JTAGDISABLE; //关闭JTAG 释放出PB3,PB4,PA15
	GPIOA->CRH&=0X0FFFFFFF; //A15
	GPIOA->CRH|=0X80000000;	//IO状态设置
	GPIOA->ODR &=0x7FFF;    //下拉

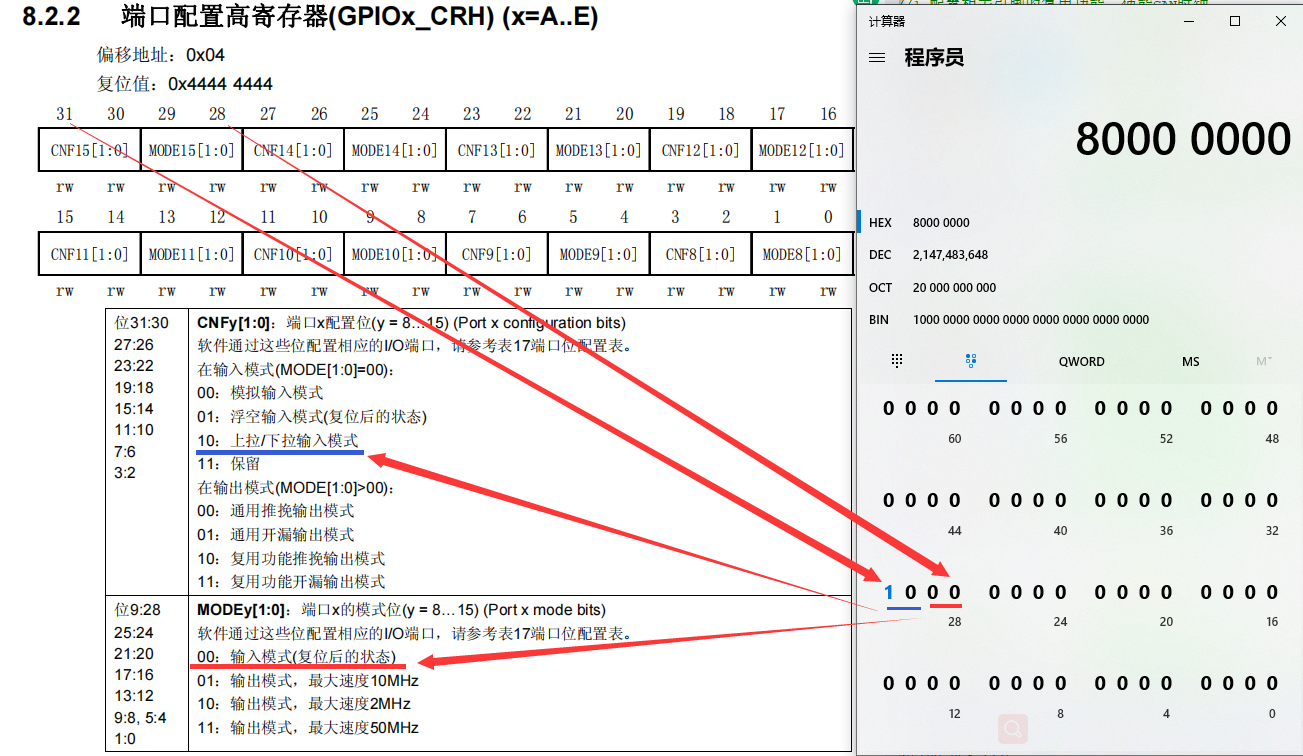

1. IO状态设置

GPIOA->CRH&=0X0FFFFFFF; //A15
GPIOA->CRH|=0X80000000;	//IO状态设置

在这里插入图片描述

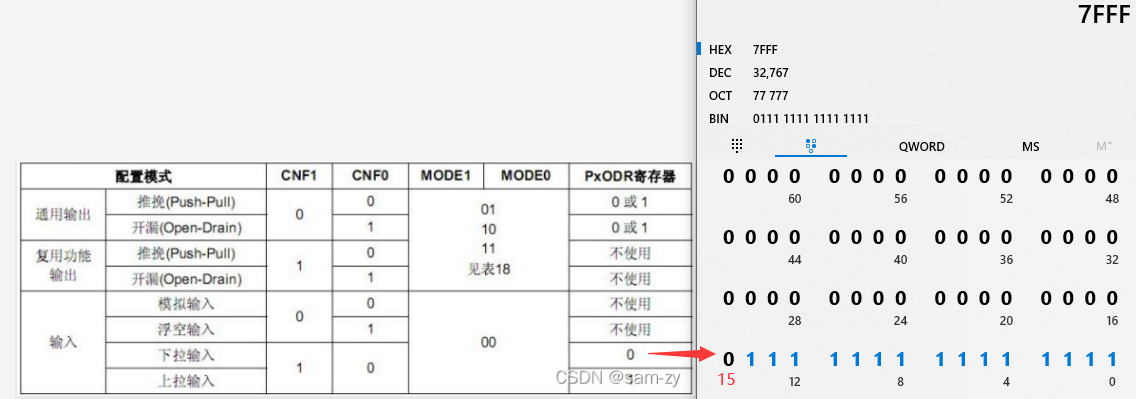

2.下拉

GPIOA->ODR &=0x7FFF;    //下拉

在这里插入图片描述

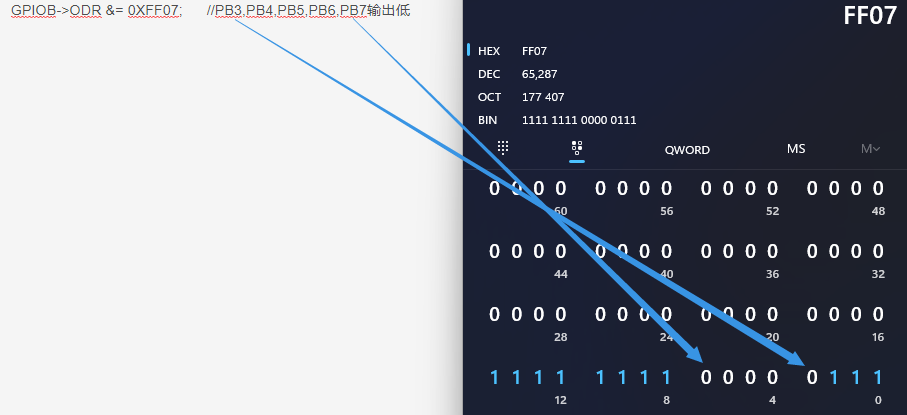

GPIOA->ODR|=1<<5; //PA5输出高 GPIOB->ODR &= 0XFF07; //PB3,PB4,PB5,PB6,PB7输出低

3.例1：

/**
 *GPIO初始化
 *@param
 *@careful
 *@return
 */
void LED_Init(void)
{
	RCC->APB2ENR|=1<<2;    //使能PORTA时钟
	AFIO->MAPR = AFIO_MAPR_SWJ_CFG_JTAGDISABLE; //关闭JTAG 释放出PB3,PB4,PA15
	GPIOA->CRL&=0X00000000;
	GPIOA->CRL|=0X22222222;//PA0-7 推挽输出2MHz
	GPIOA->CRH&=0X0FF00000;
	GPIOA->CRH|=0X20022222;//PA8-12 PA15 推挽输出2MHz
  	GPIOA->ODR|=0<<8;    //输出低
  	GPIOA->ODR|=0<<9;    //输出低
  	GPIOA->ODR|=0<<10;   //输出低
  	GPIOA->ODR|=0<<11;   //输出低
  	GPIOA->ODR|=0<<12;   //输出低
  	GPIOA->ODR|=0<<15;   //输出低
  	//GPIOA->ODR|=1<<8;    //输出高
  	//GPIOA->ODR|=1<<9;    //输出高
  	//GPIOA->ODR|=1<<10;   //输出高
  	//GPIOA->ODR|=1<<11;   //输出高
  	//GPIOA->ODR|=1<<12;   //输出高
  	//GPIOA->ODR|=1<<15;   //输出高

	RCC->APB2ENR|=1<<3;    //使能PORTB时钟
	GPIOB->CRL&=0X00000000;
	GPIOB->CRL|=0X22222222;//PB0-7 推挽输出2MHz
	GPIOB->CRH&=0X00000000;
	GPIOB->CRH|=0X22222222;//PB8-15 推挽输出2MHz
  	GPIOB->ODR|=0;    //全部输出低
  	//GPIOB->ODR|=0XFFFFFFFF;    //全部输出高

	RCC->APB2ENR|=1<<4;    //使能PORTC时钟
	GPIOC->CRH&=0XFFF00000;
	GPIOC->CRH|=0X22200000;//PC13-15 推挽输出2MHz
	//GPIOC->ODR|=0<<13;   //输出低
  	//GPIOC->ODR|=0<<14;   //输出低
  	//GPIOC->ODR|=0<<15;   //输出低
  	//GPIOC->ODR|=1<<13;   //输出高
  	//GPIOC->ODR|=1<<14;   //输出高
  	//GPIOC->ODR|=1<<15;   //输出高
}

main.c

#include "sys.h"
#include "usart.h"
#include "delay.h"
#include "led.h"
#include "control.h"
#include <math.h>
#include <stdlib.h>

/**
*main函数
 *@param
 *@careful
 *@return
 */
int main(void)
{
	Stm32_Clock_Init(9); //系统时钟设置
	delay_init(72);	     //延时初始化
	LED_Init();
  while(1)
  {
  }
}
