[嵌入式]ATK-BLE01 蓝牙模块和手机通信

ATK-BLE01 蓝牙模块和手机进行简单数据收发

前言

在学习蓝牙01模块的时候，发现模块可以通过USB-TTL和电脑PC进行通信，后来还发现这个蓝牙模块还可以通过PC和手机进行通信的，有点好玩。

一、前期准备工作

1.1 接线

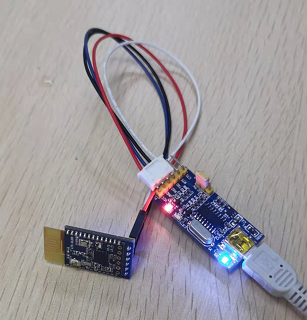

接线如下图：

要注意交叉接线！！

1.2 AT指令配置

常用AT指令：

+++a     进入配置模式
AT+ENTM  进入透传模式
AT       指令测试
AT+RESET 模块复位
AT+NAME  名称查询/设置
AT+MODE  工作模式查询/设置
AT+UART  串口参数查询/设置
AT+LINK  连接状态查询

指令示例：

S：+++a			     /* 进入配置模式 */
R：A+OK

S：AT			     /* 测试指令 */
R：OK

S：AT+NAME=ATK-BLE01 /* 设置模块名字，字符串长度：1-15个字符 */
R：+NAME:ATK-BLE01
   OK

S：AT+NAME?          /* 查询模块名字 */
R：+NAME:ATK-BLE01
   OK

S：AT+MODE=S		 /* 设置工作模式：mode: S：从设备，M：主设备 */
R：+MODE: S
   OK

S：AT+UART=115200,8,0,1  /* 设置串口参数：波特率：115200，数据位：8位，校验位：无，停止位：1位 */
R：+UART：115200,8,0,1
   OK

S：AT+UART?              /* 查询串口参数：波特率：115200，数据位：8位，校验位：无，停止位：1位 */
R：+UART:115200,8,0,1
   OK

S：AT+LINK?				   /* 查询连接状态 */
   连接状态下：
R：PeerAddr: ADD99EE0C406  /* 对方设备 MAC 地址 */
   Rssi:-43 dbm            /* 信号强度 */
   +LINK:OnLine            /* 已连接 */
   OK
   非连接状态下：
R：+LINK:OffLine           /* 未连接 */
   OK

S：AT+ENTM                /* 设置模块进入透传模式 */
R：OK

说明：
（1）以上指令中， 除了进入配置模式指令无需发送回车换行 “\r\n，即 ASCII 码 0x0d，0x0a”，其他指令必须发送回车换行才行。
（2）AT 指令参数发送成功则返回“OK”，失败则返回“ERROR” 。

1.3 使用参考资料

这里所有的参考资料都是购买模块时商家提供的资料：

文档资料：
ATK-BLE01蓝牙串口模块AT指令集_V1.0.pdf
ATK-BLE01蓝牙串口模块用户手册_V1.0.pdf

软件资料：
电脑PC：ATK-BLE V1.1.exe

手机APP：（可自行在应用市场下载）

二、调试助手配置及手机APP配置：

模块接到PC之后，先把指令调试通过后再测试后面的功能，具体看上面的AT指令示例：

2.1 PC配置模式

这个助手已经集成了相关的指令，可以省略再次发送的步骤：

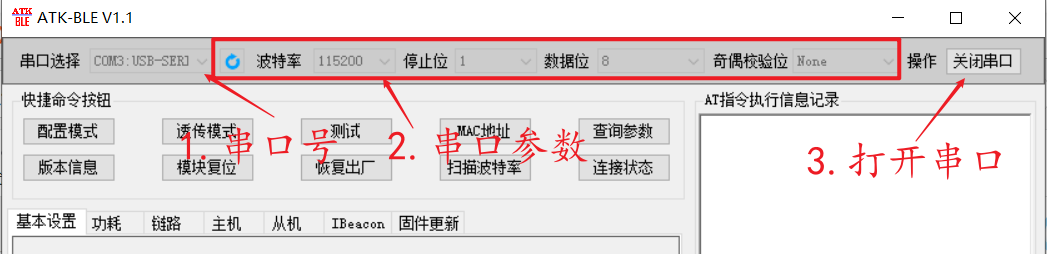

2.1.1 连接上模块：

2.1.2 依次按步骤来发送指令：

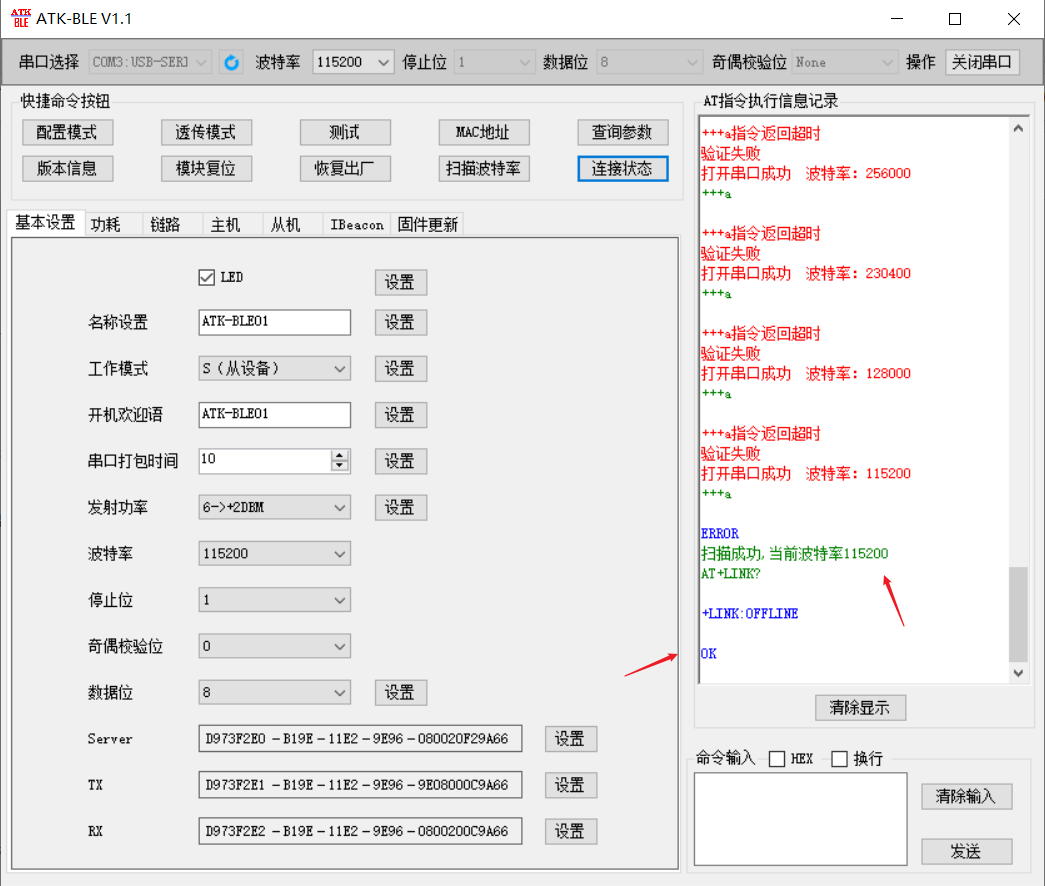

2.1.3 提示连接成功：

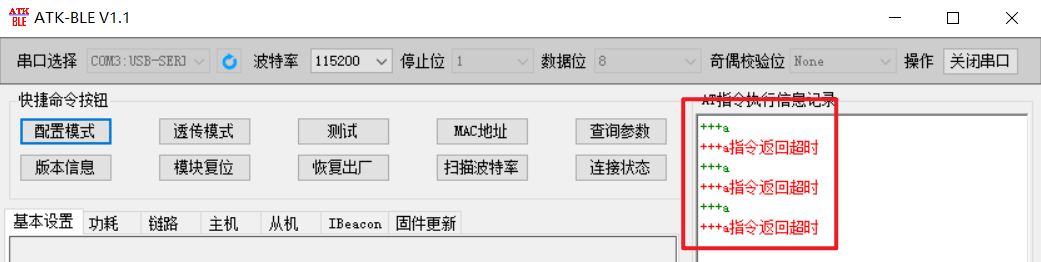

2.1.4 如果点击配置模式没有ok返回，而是提示超时，无法连接成功，可以点击关闭串口重新打开或者重新打开这个助手软件。

2.2 透传模式

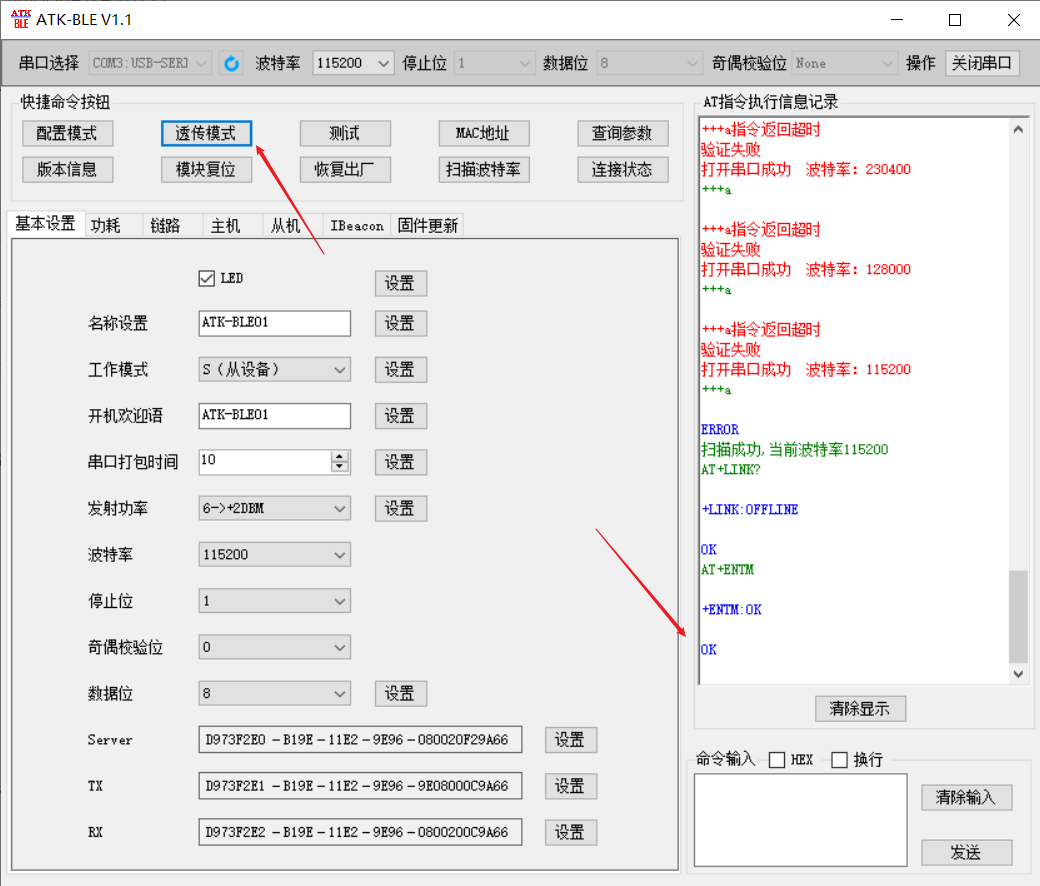

在配置模式完成后，点击透传模式，可以看到返回ok，表示进入透传。

2.3 配置手机APP

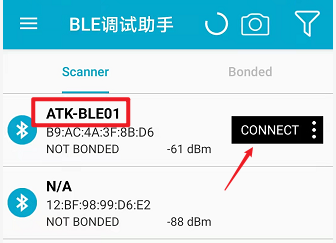

2.3.1 先打开蓝牙功能，再打开手机蓝牙调试助手，下拉刷新界面，找到前面设置的蓝牙名字，然后点击CONNECT。

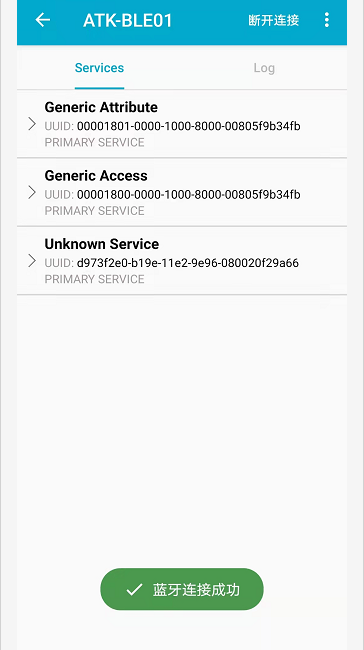

2.3.2 提示蓝牙连接成功：

2.3.3 用Unknown Service 作为数据的收发：

2.4 手机接收数据

pc端发送数据，记得要发送新行：

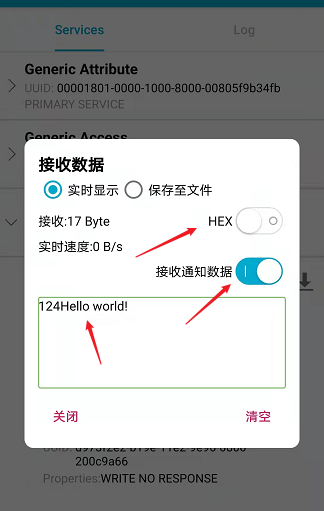

app接收数据

2.5 手机发送数据

app发送数据

pc端接收数据

觉得这个手机软件有一个不好的就是无法发送新行！！
要想退出数据的收发，点击关闭即可。

总结

在这个基础上实现了通信功能，那么可以在后续的学习中用程序来控制，连接单片机，可以用手机和单片机直接进行交互了，就不用借助电脑PC啦，比如手机控制LED、蜂鸣器、开关、蓝牙小车等一些比较有趣的功能。
具体的控制代码可以参考官方提供的源码。
