一、GPIO模拟三线SPI

1、CMT2300A的SPI接口定义：

SCLK	SPI的时钟
CSB	SPI访问寄存器的片选
FCSB	SP访问FIFO的片选
SDIO	SPI的数据输入和输出

2、MCU的GPIO口模拟3线SPI

使用MCU的SPI来驱动CMT2300A，使得CMT2300A完成数据的接收和发送；

MCU和CMT2300A之间的通讯是通过3线SPI接口进行的。

MCU的引脚配置原理图：

?（1）第一步：配置MCU的3线SPI

    GpioInitStruct.enDrv = GpioDrvH;  //端口驱动能力：GPIO高驱动能力
    GpioInitStruct.enDir = GpioDirOut; //GPIO：输出

    Gpio_Init(EVB_SPI_MOSI_PORT, EVB_SPI_MOSI_PIN, &GpioInitStruct);
    Gpio_SetAfMode(EVB_SPI_MOSI_PORT, EVB_SPI_MOSI_PIN, GpioAf0);    //SPI_SDIO 24

    Gpio_Init(EVB_SPI_CS_PORT, EVB_SPI_CS_PIN,&GpioInitStruct);
    Gpio_SetAfMode(EVB_SPI_CS_PORT, EVB_SPI_CS_PIN,GpioAf0);         //SPI_CS 14

    Gpio_Init(EVB_SPI_SCK_PORT, EVB_SPI_SCK_PIN,&GpioInitStruct);
    Gpio_SetAfMode(EVB_SPI_SCK_PORT, EVB_SPI_SCK_PIN,GpioAf0);       //SPI_SCK  15

    Gpio_Init(GpioPort3, GpioPin3, &GpioInitStruct);
    Gpio_SetAfMode(GpioPort3, GpioPin3, GpioAf0);        			 //SPI_FCSB 33

?（2）第二步：实现SPI写寄存器的功能

? ? ? ? SPI写寄存器时序原理图如下：

??SPI写寄存器__实现的代码：

void cmt_spi3_write(u8 addr, u8 dat)
{
		cmt_spi3_sdio_1();
		cmt_spi3_sdio_out(); //MCU_sdio_P24 设置为输出

		cmt_spi3_sclk_0();   //时钟拉低
		cmt_spi3_sclk_0();

		cmt_spi3_fcsb_1();   //FSCB拉高，写FIFO时才拉低
		cmt_spi3_fcsb_1();
		cmt_spi3_csb_0();  //寄存器片选拉低

		/* > 延迟0.5 SCLK cycle才开始进入第一个数据 */
		cmt_spi3_delay();
		cmt_spi3_delay();

		/* r/w = 0 写寄存器的标志*/
		cmt_spi3_send(addr&0x7F);	//发送寄存器地址
		cmt_spi3_send(dat);  //发送数据

		cmt_spi3_sclk_0(); //写完数据之后时钟至少拉低0.5个周期延时，才能把CSB拉高

		/* > 0.5 SCLK cycle */
		cmt_spi3_delay();
		cmt_spi3_delay();

		cmt_spi3_csb_1();//寄存器片选拉高

		cmt_spi3_sdio_1();
		cmt_spi3_sdio_in(); //gpio_sdio发送输出状态完成后变成输入状态

		cmt_spi3_fcsb_1(); //FIFO片选拉高
}

(3)实现SPI写FIFO的功能

????????FIFO用来在CMT2300_Rx中存储接收到的数据，在CMT2300_Tx中存储即将发送的数据，FIFO可以通过SPI接口读取。

SPI写FIFO的时序图：

MCU生成一组数组，p_buf[i]=i,length=128，

CMT2300_FIFO中写入即将发送的数据，然后2300进入GO_TX状态，把数据发送出去；

??SPI写FIFO__实现的代码：

//给FIFO中要写的数：p_buf[i] = [1,128]，这组数由MCU生成
void cmt_spi3_write_fifo(const u8* p_buf, u16 len)
{
    u16 i;
    cmt_spi3_fcsb_1();
    cmt_spi3_fcsb_1();
    cmt_spi3_csb_1();
    cmt_spi3_csb_1();
    cmt_spi3_sclk_0();
    cmt_spi3_sclk_0();
    cmt_spi3_sdio_out(); //sdio_输出：MCU的数组g_txBuffer[i]写入到2300_FIFO中
    for(i=0; i<len; i++) //Buffer的长度：128
    {
        cmt_spi3_fcsb_0(); //FIFO片选，FCSB低有效，且延时1个SCLK长度
        /* > 1 SCLK cycle */
        cmt_spi3_delay();
        cmt_spi3_delay();//延时1个SCLK时钟周期后，才开始发数
        cmt_spi3_send(p_buf[i]);//把p_buf[]中的数写入FIFO，再由2300发送出去
        cmt_spi3_sclk_0();//拉低，延迟2s，才能再拉高
		CMT2300A_DelayUs(3); /* > 2 us */
        cmt_spi3_fcsb_1();//拉高，延迟4s才能再拉低
        /* > 4 us */
		    CMT2300A_DelayUs(4);
    }
    cmt_spi3_sdio_in();   //写完数据，状态由输出变为输入
    cmt_spi3_fcsb_1();
}

二、MCU自带的4线SPI

1、MCU的SPI接口定义

CMT2300A	MCU	gpio复用功能
SCLK	gpio_p15	5
CSB	gpio_p14	5
FCSB	gpio_p33	0
SPI_MOSI	gpio_p24	5
SPI_MISO	gpio_p23	5

2、使用MCU的4线SPI驱动CMT2300A

(1) 配置MCU的GPIO端口，复用SPI接口功能：

    GpioInitStruct.enDrv = GpioDrvH;  //端口驱动能力：GPIO高驱动能力
    GpioInitStruct.enDir = GpioDirOut; //GPIO：输出

    Gpio_Init(EVB_SPI_MOSI_PORT, EVB_SPI_MOSI_PIN, &GpioInitStruct);
    Gpio_SetAfMode(EVB_SPI_MOSI_PORT, EVB_SPI_MOSI_PIN, GpioAf5);    //SPI_MOSI 24

    Gpio_Init(EVB_SPI_CS_PORT, EVB_SPI_CS_PIN,&GpioInitStruct);
    Gpio_SetAfMode(EVB_SPI_CS_PORT, EVB_SPI_CS_PIN,GpioAf5);         //SPI_CS 14

    Gpio_Init(EVB_SPI_SCK_PORT, EVB_SPI_SCK_PIN,&GpioInitStruct);
    Gpio_SetAfMode(EVB_SPI_SCK_PORT, EVB_SPI_SCK_PIN,GpioAf5);       //SPI_SCK  15

    Gpio_Init(GpioPort3, GpioPin3, &GpioInitStruct);
    Gpio_SetAfMode(GpioPort3, GpioPin3, GpioAf0);        			 //SPI_FCSB 33

    GpioInitStruct.enDir = GpioDirIn;
    Gpio_Init(EVB_SPI_MISO_PORT, EVB_SPI_MISO_PIN,&GpioInitStruct);
    Gpio_SetAfMode(EVB_SPI_MISO_PORT, EVB_SPI_MISO_PIN,GpioAf5);     //SPI_MISO 23

（2）实现SPI读寄存器功能：

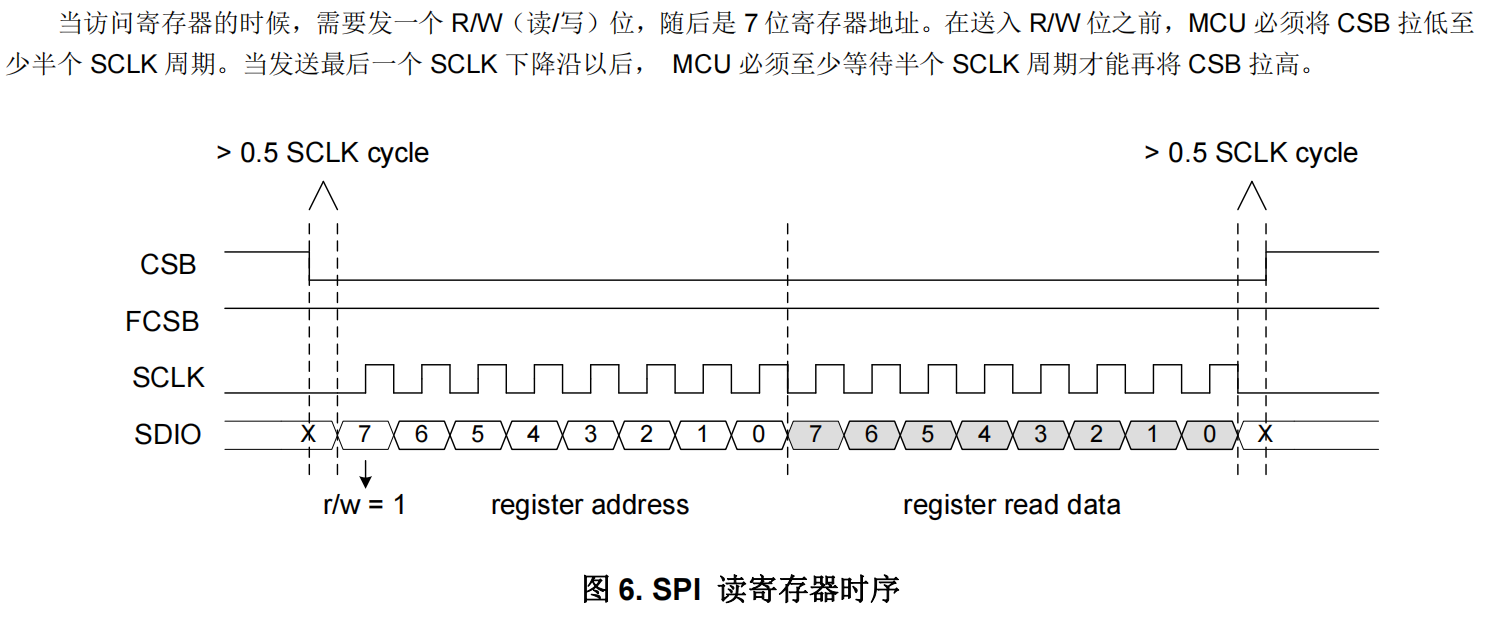

? ? ? ? SPI读寄存器的时序图如下：

? ????????SPI读寄存器的代码：

//SPI读寄存器：根据寄存器地址，获取数据
void cmt_spi3_read(u8 addr, u8* p_dat)
{
    Spi_SetCS(M0P_SPI, FALSE); //SPI配置主发送的电平，低电平有效
    cmt_spi3_send(addr|0x80);  //SPI发送一个字节的数据，发送要读的寄存器的地址
    *p_dat = cmt_spi3_recv();  //得到想要的数据，存取p_dat
    Spi_SetCS(M0P_SPI, TRUE);  //电平置高
}

（3）实现SPI读FIFO的功能

SPI读FIFO的时序图：

void cmt_spi3_read_fifo(u8* p_buf, u16 len)
{
    u16 i;
    for(i=0; i<len; i++)
    {
        Spi_SetFCS(FALSE); //SPI读FIFO片选有效
        p_buf[i] = cmt_spi3_recv(); //把接收到的数保存到p_buf[]中
        Spi_SetFCS(TRUE);  //读完数据，片选置高
        cmt_spi3_delay();
        cmt_spi3_delay();
    }
}

参考：

1.CMT2300A官方使用手册《CMT2300A-CN-Rev0.7》

2.CMT2300A官方例程《CMT2300A_Demo(STM32)V1.0.1》
