交通灯设计与仿真
题量： 1 满分： 100 分 创建者：王佳宁 截止时间：2022-04-24 11:54
一.简答题（共1 题,100.0分）
1
查看书中第六章的交通灯实例，设计并进行仿真，将原程序中倒计时20秒改为倒计时15秒。要求Proteus绘制电路图中体现学号姓名，并录制仿真效果。
填写答案
#include "reg51.h"
sbit in1 = P2^1;
sbit in2 = P2^2;
sbit in3 = P2^3;
sbit in4 = P2^4;
sbit in5 = P2^5;
sbit in6 = P2^6;
typedef unsigned char u8;
u8 a[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};
void delay(int ms)
{
int i,j;
for(i=ms;i>0;i--)
for(j=110;j>0;j--);
}
void display(int d)
{ int f = d;
while(f>=0)
{
if(f<10)
{
P3=a[f];
P1=a[0];
f=f-1;
delay(1000);
}
if(f>=10)
{
P3=a[f%10];
P1=a[f/10];
f=f-1;
delay(1000);
}
}
}
void one()
{
in1=0;
in2=1;
in3=0;
in4=1;
in5=0;
in6=0;
}
void two()
{
in1=0;
in2=1;
delay(800);
in2=0;
delay(800);
in3=0;
in4=1;
in5=0;
in6=0;
}
void three()
{
in1=0;
in2=0;
in3=1;
in4=1;
in5=0;
in6=0;
}
void four()
{
in1=1;
in2=0;
in3=0;
in4=0;
in5=1;
in6=0;
}
void five()
{
in1=1;
in2=0;
in3=0;
in4=0;
in5=1;
delay(800);
in5=0;
delay(800);
in6=0;
}
void six()
{
in1=1;
in2=0;
in3=0;
in4=0;
in6=1;
delay(800);
in6=0;
delay(800);
in5=0;
}
int main()
{
int i=0;
in1=0;
in2=0;
in3=0;
in4=0;
in5=0;
in6=0;
while(1)
{
one();
display(20);
two();
display(3);
three();
display(2);
four();
display(20);
five();
display(3);
six();
display(2);
}
}

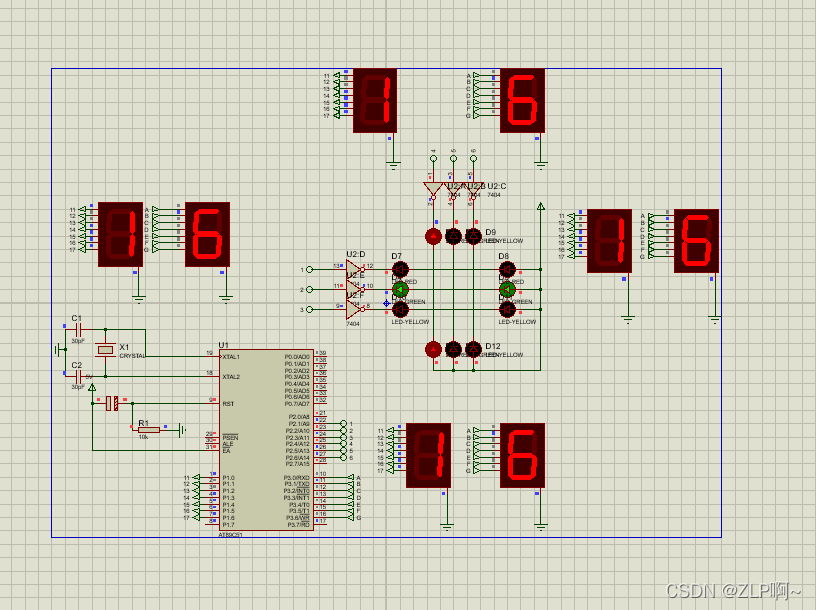

交通灯 - Proteus 8 理图绘制
交作业记得该函数名
