实验三 存储系统设计实验
本次实验只有两道题目，但其实具有一定难度，这两题分别为汉字字库存储芯片扩展实验和MIPS寄存器文件设计，这次实验利用logisim进行设计，实验报告分为两个主要部分，在这两个部分中依次对两个实验的方案设计，设计思路进行了介绍
1 字库存储芯片
1.1设计要求

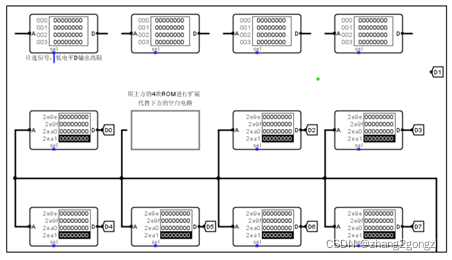

现有如下 ROM 组件，4片4K32位 ROM ，7片 16K32位 ROM，实验中有一个 16*16 点阵字库文件（存储字库的存储系统），由 7 片 16K× 32 位 ROM 和一个空白器件构成。空白处表示缺少一个器件，请按照字扩展（容量扩展，地址线扩展）的方式利用图中第一行所给出的 4 片 4K×32 位 ROM 的 存储器完成最终字库存储器，并把字库数据进行简单的分割后，存入这 4 片 4K ×32 位的 ROM 中
字库电路输入输出引脚如图所示，输入引脚是 7 位的区号和位号；输出 引脚是 32 位的 D7～D0，每一个输出都是 32 位的汉字点阵信息，用于连接到汉 字点阵输入端（拆分为高低 16 位）
1.2设计原理
1.2.1 字括展
由题目得，要求我们用4片4K×32 位ROM按照字扩展的括展方式实现16K×32位ROM，因此这边给大家介绍一下字括展的原理
字括展也称为容量括展或地址总线括展，当存储芯片的存储容量不能满足存储器对存储容量的要求时，需要进行字括展的方式来括展，其中需要将所有存储芯片的数据线，读写控制线各自并联，同时分别与CPU的数据线和读写控制线连接，各存储芯片的片选信号可以由CPU多余的地址线通过译码器译码产生，通过计算得出，为实现上图电路，共需要16K/4K=4个ROM芯片实现
1.2.2 地址线连接
cpu分为地址线、数据线和控制线，地址线是用来传输地址信息用的，因为需要16K×32位的ROM系统，所以目标芯片中含有16K个地址，对应着14条地址线（2的14次方=16K）,其中备用芯片12条地址线，高两位（分线器分开）用作片选，可以接到2-4译码器的输入端，在这边的话，需要分线器进行工作，将14个地址分开，分为低12位和高两位，对其进行编辑，将0-11设为0，其他位为1，高两位地址用于芯片的选择。
低 12 位地址直接连 4K×32b 的 ROM 芯片的地址线。4 个芯片的 32 位输出直接连到 D1，因为同时只有一个芯片工作，因此不会冲突
1.2.3 数据线连接
题目告诉我们，数据为32位，但输出LED矩阵位为16×16，所以说，该数据线应该有16位
每个16K×32b 的 ROM 的内部各自存储 16K 个地址，每个地址里存放 4 个字节数据。地址范围都一样：0x0000～0x3FFF
4 个 4K×32b 的 ROM，地址范围分别是也都一样：0x000～0xFFF，每个共有 4K个地址，现在需要把 16K×32b 的 ROM 中的数据按照顺序 每 4K 个为一组分为四组，分别放到 4 个 4K×32b 的 ROM 中去。 HZK16_1 .txt 中的 1～4096 个数据放到 0 号 4K 的 ROM 中，4097～ 8192 个数据放到 1 号 4K 的 ROM 中，8193～12288 个数据放到 2 号 4K 的 ROM 中，12289～16384 个数据放到 3 号 4K 的 ROM 中
1.2.4 片选信号连接
在运行时，还需要对于片选信号线进行连接，将鼠标放置在上面，会得到相应的记录，如得到信号是1，不工作。对于连接片选信号线，可以选择译码器或是多路选择器，我选择的是译码器，连接原理为：将整个存储系统地址线的高位用于译码器的输入端，而译码器的输出端用于连接四个芯片各自合适的片选信号线。
在页面中增加一个译码器，数据位宽改为2，对于连发，需要进行讨论，对应的16K数据放置芯片位置，需要对应其译码器的连接
1.3实验步骤
-
理解题目，按照实验要求对四个4×32位的芯片进行字括展，使其成为16K×32位的芯片
-
了解数据线，地址线，片选信号的连接方式，然后进行连接
-
地址线通过分线器来进行分离，其中还需要对其中的数据进行调整，分为高2位和低14位，高位为1，低位为0
-
之后对于片选信号进行连接，加入译码器，其中译码器位宽为2，可选为00，01，10，11四个信号
- 进行编译测评，改正错误
1.4故障与调试
1.4.1 LED灯展示不正确
故障现象：LED无法正确明亮与熄灭
原因分析：结果检查，线条的连接没有问题，应该是只读存储器中，存储的数据存在问题，
解决方案：四个4K×32位的ROM当中，数据并不是平分的，并且对于不同的连接方式，前4k的数据需要放在不同的芯片当中
1.5测试与分析
自行测试与头歌网测试皆正确
1.6最终电路图
2 MIPS寄存器文件设计
2.1设计要求
利用 Logisim平台构建一个简化的MIPS寄存器文件，内部包含 4个 32 位寄存器。通过 R1#、R2#给定两个寄存器的地址编号，就可以从右侧的 R1、R2 引脚 读读出对应寄存器的值。 输入引脚还包括写入寄存器的编号 W#，数据写入引脚 Din，当写使能信号 WE 有效，时钟的配合下将数据总线上的数据通过 Din 端写入寄存器文件内部对 应的寄存器中具体引脚为下图所示
2.2设计原理
2.2.1 封装
首先需要看寄存器文件的封装，由输入引脚（R1,R2,W#，Din,WE，CLK时钟信号）
2.2.2 读控制电路设计
R1,R2分别为读寄存器的编号，我们寄存器设计好之后，一次可以读入两个寄存器里面的值，那么指定哪两个寄存器里面的值输出呢，那就需要我们通过R1#,R2#这两个信号，给出寄存器的编码，然后RD1,RD2分别是寄存器一二的数据输出引脚，它工作原理为，如果对寄存器文件进行读的话，可以读出寄存器中的值，寄存器由R1#,R2#的编号来指定是那两个寄存器，值由RD1,RD2进行输出。
由指令执行过程中，需要读两个寄存器的值，把他们送到目的寄存器中，所读寄存器的编号，由电路设计决定，为源寄存器中的编码决定的，由RD1,RD2进行输出。
数据输出可以根据 R1#、R2#的编码控制多路选择器进行选择输出。也可以采用译码器+三态门进行输出控制。由于这里需要同时读出两个寄存器，所以相关逻辑必须有两份。
2.2.3 写控制电路设计
W#这个输入引脚，是写寄存器的时候用，写寄存器时，要求WE,W#信号有效，然后数据从Din输入引脚写入数据，Din为32位，所有寄存器皆为32位。WE为写使能信号，数据必须由W#指定写入哪个寄存器，同时，WE有效，在时钟脉冲下，将Din端数据写到寄存器文件（由W#指定）中。
在指令执行时，通过分线器，将相应位提取出来，相应位代表着最终指令执行之后，想写入的目的寄存器的编号，数据送到Din端，然后RegWrite也就是写使能信号有效后，由CLK信号，把指定寄存器的数据，写入。
写入时根据 W#收到的写入寄存器编号，利用译码器或多路选择器选择具体 寄存器（写信号 WE 和译码信号同时有效时，令寄存器的使能端 en=1）
2.3实验步骤
（1）理解题目，按照实验要求进行电路连接
（2）W#为两位，可能值为00，01，10，11。当值不同时，选择不同寄存器，所以加入译码器，通过W#输出信号，由输出信号进行选择
（3）写信号还需要别的信号有效，才具备写入条件，如何控制写入寄存器，将WE和译码信号的值送入使能端，=1时，可以写入
（4）查看寄存器片选信号，如为1有效，为0无效
（5）同步置1和清零可不连，可以将电源连到地线，一直无效
（6）写入数据要把数据输出引脚连在对应寄存器输入引脚
（7）选择与门，并更改与门位宽，W#需要译码器，改为两位，W#连到译码器输入端，然后译码器四个输出引脚，WE是1时，W#如果也是1，与门相连
（8）按要求连接，进行测试
2.4故障与调试
2.4.1 位宽不匹配
故障现象：LED无法正确明亮与熄灭
原因分析：题目只给出四个寄存器，所以只需要两个位宽就足够
解决方案：将位宽改为2
2.5测试与分析
自行测试与头歌网测试皆正确
2.6最终电路图
