[嵌入式]STM32/GD32 Bootloader升级APP研究以及编程实现

一、Hex格式

【Intel英特尔Hex格式官方文档】
【什么是Hex文件格式？】

除每行开头的 ‘:’ 外，其它均是2字节表示一个十六进制数。例如02表示0x02，F2表示0xF2

行开头：每行以ASCII的 : 为开头
长度：标识数据区域的字节数
地址：相对于基地址的偏移地址
类型标识：有6种，如下表
数据区域
行校验： 冒号后、校验和前的值累加，并对和值按位取反后加1

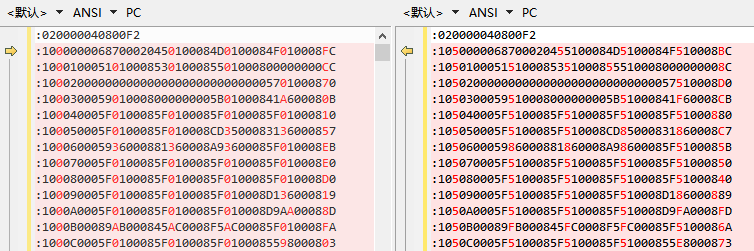

在Keil MDK中更改程序起始地址 0x8000000 -> 0x8005000 后， hex文件的地址变化如下：

二、烧写地址设置

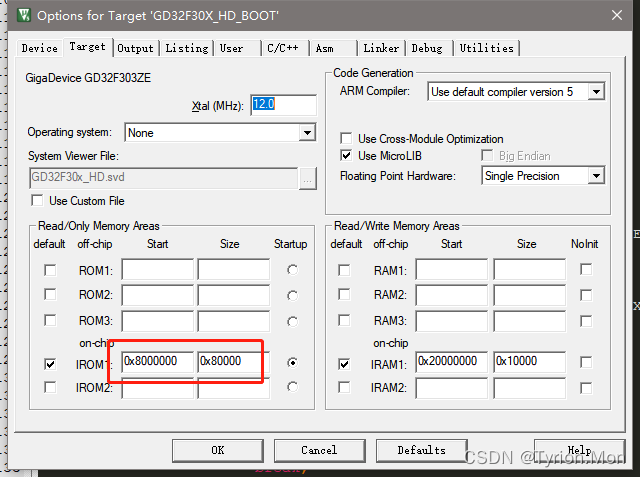

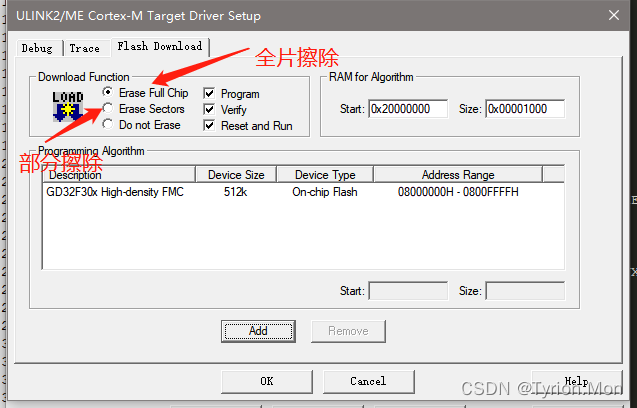

在Keil MDK中，对Cortex-M3/4已经默认了程序烧录起始地址是0x08000000，并且可以选择在烧写程序前进行全片擦除或是按需擦除 。那么就可以划分出两块区域分别放Bootloader程序和APP程序。

例如如下划分

Bootloader在前：单片机上电时先运行Bootloader，等待升级指令。无指令时计时，超时进入APP；有升级指令，则开始升级APP即接收升级数据写入Flash，写入完成后跳转APP。
Bootloader在后：单片机上电时直接进入APP，运行过程中接收到升级指令后跳转Bootloader进行APP升级。升级完成后跳转APP。
同样的，在APP中也可升级Bootloader，但一般不需要。
Bootloader的功能尽量单一，大小尽量小，且占用的地址不能与APP的重叠。

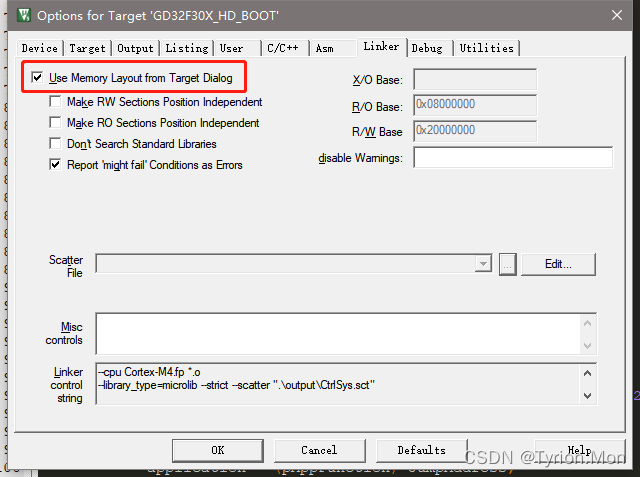

需要特别注意的是，如果不勾选“Use Memory Layout from Target Dialog”，则上面选项卡中设置的地址是不起作用的，需要自行修改分散加载文件（未研究）。

三、Bootloader跳转APP代码

跳转前需要检查APP的栈顶指针是否合法、关闭所有中断、重设栈顶指针、偏移中断向量表（可以在APP中设置）。

定义如下数据

#define APP_LOADED_ADDR						0x5000		//APP加载地址
typedef  void  (*pAppFunction) (void);
pAppFunction application;
__IO uint32_t JumpAddress = NULL;

升级APP完成后，调用如下代码

/* APP栈顶指针合法 */
if (0x20000000 == ((*(__IO uint32_t*)APP_LOADED_ADDR) & 0x2FFE0000))
{
	__disable_irq();	//关闭所有中断
	JumpAddress = *(__IO uint32_t*)(APP_LOADED_ADDR + 4);	//Reset_Handler 入口地址
	application = (pAppFunction) JumpAddress;
	__set_MSP(*(__IO uint32_t*) APP_LOADED_ADDR);	//APP程序堆栈指针起始
	printf("APP地址%#x, \r\n", APP_LOADED_ADDR);
	application();	//跳转到Reset_Handler即APP
}

• 宏 APP_LOADED_ADDR 是APP的起始地址，而APP程序的起始是栈顶指针。
• 为什么加载地址不是0x8005000?
  因为选择了从Flash启动，所以Flash被映射到了0x00000000。所以访问0x080050000和0x5000效果是一样的。
• 所以如果正确写入了APP，则 地址 (__IO uint32_t *)APP_LOADED_ADDR 处的栈顶指针必然在该型号单片机的SRAM大小范围内。96K Sram地址范围为0x2000 0000 - 0x2001 7FFF，64K Sram地址范围为0x2000 0000 - 0x2000 FFFF。
• (0x20000000 == (((__IO uint32_t)APP_LOADED_ADDR) & 0x2FFE0000)) 表示的是从地址0x5000取出栈顶指针，通过运算检查栈顶地址是否落在0x2000 0000 - 0x2001 7FFF。64K的检查为(0x20000000 == (((__IO uint32_t)APP_LOADED_ADDR) & 0x2FFF0000))。相当于读出的值直接与Sram范围值比较。
• 跳转到APP不是跳转栈顶指针，而是跳转Reset_Handler，而Reset_Handler在栈顶指针后，所以需要偏移32位。
• application为一个void类型的函数指针，并将其指向Reset_Handler的地址。application()表示执行指针指向的函数，即Reset_Handler函数。
• 跳转前关闭中断，防止 1）已经跳转到APP了但来了一个中断并落在了Bootloader， 2）中断向量表已偏移但来了中断，就会落在错误的地方

需要特别注意的是，如果使能了Systick等内核级别的中断，用__disable_irq(); 之类的屏蔽中断的语句是无法关闭的，需要去停止Systick的运行。最优的是在bootloader跳转前关闭所有用到的资源以及中断，在APP中重新配置所需要的，以免在Bootloader中用到的中断在APP中没有用到，而缺少对应的中断处理导致中断死循环或HardFault。

四、APP中的处理

/* 基地址 */
#define NVIC_VECTTAB_RAM            ((uint32_t)0x20000000) /*!< RAM */
#define NVIC_VECTTAB_FLASH          ((uint32_t)0x08000000) /*!< Flash */

/* NVIC中断向量表偏移掩码 */
#define NVIC_VECTTAB_OFFSET_MASK    ((uint32_t)0x1FFFFF80)

#define USER_BOOT_EXIST						1			//是否有bootloader
#define VECT_TAB_OFFSET						0x5000		//

#if (USER_BOOT_EXIST == 1)
	/* APP中断向量表地址偏移 需要在Linker选项卡勾选“USE Memory Layout from Target Dialog”，并修改Target选项卡中的ROM的Start地址 */
	nvic_vector_table_set(NVIC_VECTTAB_FLASH, VECT_TAB_OFFSET);
	__enable_irq();	//解除中断屏蔽
#endif

void nvic_vector_table_set(uint32_t nvic_vict_tab, uint32_t offset)
{
    SCB->VTOR = nvic_vict_tab | (offset & NVIC_VECTTAB_OFFSET_MASK);
}

• 如果在Bootloader跳转APP前就设置了中断向量偏移，则略过。
• NVIC_VECTTAB_OFFSET_MASK掩码为0x1FFFFF80是因为VTOR寄存器的格式

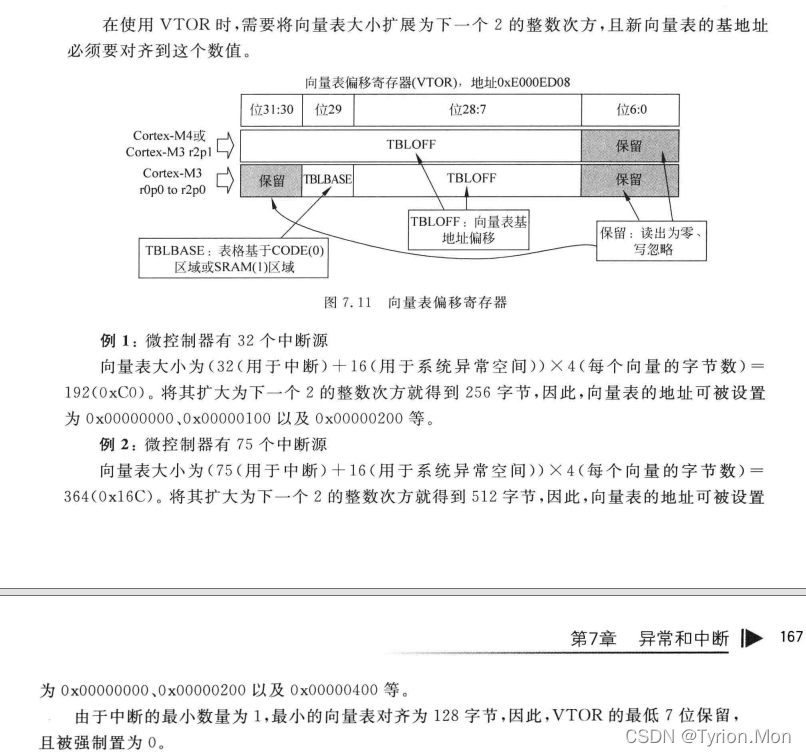

• APP地址偏移不能随意，CortexM3 M4权威指南中有如下描述。且还要关注该型号单片机的Flash每页大小，因为写Flash时需要整页擦除，须避免APP和Bootloader代码在同一页。
