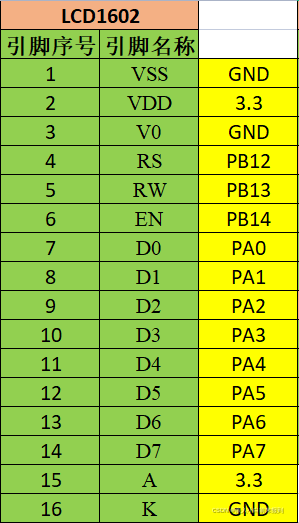

线路连接图
根据线路可以自行修改
?
LCD1602.h
#ifndef __LCD1602_H
#define __LCD1602_H
#include "stm32f10x_it.h"
#include "delay.h"
/***************************根据自己的硬件引脚做修改*****************************/
#define LCD_RS_Set() GPIO_SetBits( GPIOB, GPIO_Pin_12 )//1602的数据/指令选择控制线
#define LCD_RS_Clr() GPIO_ResetBits( GPIOB, GPIO_Pin_12 )
#define LCD_RW_Set() GPIO_SetBits( GPIOB, GPIO_Pin_13 )//1602的读写控制线
#define LCD_RW_Clr() GPIO_ResetBits( GPIOB, GPIO_Pin_13 )
#define LCD_EN_Set() GPIO_SetBits( GPIOB, GPIO_Pin_14 )//1602的使能控制线
#define LCD_EN_Clr() GPIO_ResetBits( GPIOB, GPIO_Pin_14 )
// #define DATAOUT( x ) GPIO_Write( GPIOA, x ) //1602的8条数据控制线
void WriteData(u8 data);
void LCD1602_GPIO_Configuration(void);
void LCD1602_Wait_Ready(void);
void LCD1602_Write_Cmd(u8 cmd);
void LCD1602_Write_Dat(u8 dat);
void LCD1602_ClearScreen(void);
void LCD1602_Set_Cursor(u8 x, u8 y);
void LCD1602_Show_Str(u8 x, u8 y, u8 *str);
void LCD1602_Init(void);
#endif
LCD1602.c
#include <stdio.h>
#include <stdarg.h>
#include <string.h>
#include <stdlib.h>
#include "lcd1602.h"
#include "stdlib.h"
#include "delay.h"
void WriteData(u8 data)
{
GPIO_WriteBit(GPIOA, GPIO_Pin_7,(BitAction)((data & 0x80) >> 7 )); //D7
GPIO_WriteBit(GPIOA, GPIO_Pin_6,(BitAction)((data & 0x40) >> 6 ));
GPIO_WriteBit(GPIOA, GPIO_Pin_5,(BitAction)((data & 0x20) >> 5 ));
GPIO_WriteBit(GPIOA, GPIO_Pin_4,(BitAction)((data & 0x10) >> 4 ));
GPIO_WriteBit(GPIOA, GPIO_Pin_3,(BitAction)((data & 0x08) >> 3 ));
GPIO_WriteBit(GPIOA, GPIO_Pin_2,(BitAction)((data & 0x04) >> 2 ));
GPIO_WriteBit(GPIOA, GPIO_Pin_1,(BitAction)((data & 0x02) >> 1 ));
GPIO_WriteBit(GPIOA, GPIO_Pin_0,(BitAction)(data & 0x01)); //D0
}
void LCD1602_GPIO_Configuration(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB ,ENABLE);//使能PB,PE端口时钟
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12|GPIO_Pin_13|GPIO_Pin_14;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB, &GPIO_InitStructure);
}
/* 等待液晶准备好 */
void LCD1602_Wait_Ready(void)
{
u16 sta;
WriteData(0xff);
LCD_RS_Clr();
LCD_RW_Set();
do
{
LCD_EN_Set();
delay_ms(5); //延时5ms，非常重要
sta = GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_7);//读取状态字
LCD_EN_Clr();
}while(sta & 0x80);//bit15等于1表示液晶正忙，重复检测直到其等于0为止
}
/* 向LCD1602液晶写入一字节命令，cmd-待写入命令值 */
void LCD1602_Write_Cmd(u8 cmd)
{
LCD_RS_Clr();
LCD_RW_Clr();
LCD_EN_Clr();
WriteData(cmd);
LCD_EN_Set();
delay_ms(5);
LCD_EN_Clr();
}
/* 向LCD1602液晶写入一字节数据，dat-待写入数据值 */
void LCD1602_Write_Dat(u8 dat)
{
LCD_RS_Set();
LCD_RW_Clr();
LCD_EN_Clr();
WriteData(dat);
LCD_EN_Set();
delay_ms(5);
LCD_EN_Clr();
}
/* 清屏 */
void LCD1602_ClearScreen(void)
{
LCD1602_Write_Cmd(0x01);
}
/* 设置显示RAM起始地址，亦即光标位置，(x,y)-对应屏幕上的字符坐标 */
void LCD1602_Set_Cursor(u8 x, u8 y)
{
u8 addr;
if (y == 0)
addr = 0x00 + x;
else
addr = 0x40 + x;
LCD1602_Write_Cmd(addr | 0x80);
}
/* 在液晶上显示字符串，(x,y)-对应屏幕上的起始坐标，str-字符串指针 */
void LCD1602_Show_Str(u8 x, u8 y, u8 *str)
{
LCD1602_Set_Cursor(x, y);
while(*str != '\0')
{
LCD1602_Write_Dat(*str++);
}
}
/* 初始化1602液晶 */
void LCD1602_Init(void)
{
LCD1602_Write_Cmd(0x38); //16*2显示，5*7点阵，8位数据口
delay_ms(5);
LCD1602_Write_Cmd(0x0c); //开显示，光标关闭
delay_ms(5);
LCD1602_Write_Cmd(0x06); //文字不动，地址自动+1
delay_ms(5);
LCD1602_Write_Cmd(0x01); //清屏
delay_ms(5);
}
main.h
int main(void)
{
delay_init(); //延时函数初始化
delay_ms(10);
LCD1602_GPIO_Configuration();
LCD1602_Init();
LCD1602_Show_Str(2, 1, "I love STM32");
while(1)
{
}
}
