说明

按键消抖在机械按键中很有必要，保护电路的安全性。一般来说，机械按键抖动持续时间约为20ms，本文从状态机的角度进行按键消抖以及按键状态判别的实现。

场景说明：

按键默认上拉到高电平，按下时为低电平。

代码仅供设计参考，编程方式不唯一。主要是设计思路和功能需求到状态转移图的映射。

不足之处，评论区留言~

1、功能分析

首先状态划分：

1、空闲状态：此时按键没有按下，处于等待按键按下的状态；

2、按下消抖：此时按键按下，进行消抖操作；

3、等待释放：按下消抖已经完成，确认按键已经稳定按下，等待释放；

4、释放消抖：此时按键释放，进行消抖操作；

状态转移条件分析：

当前状态为状态 1 ：

若检测到有下降沿到来，进入状态 2并开始计时；
否则一直处于状态 1 等待。

当前状态为状态 2 ：

若检测到有上升沿到来，且计时时间小于20ms，返回状态 1；
若计时时间大于等于20ms，进入状态 3，认为此时按键已经稳定按下；
若以上均不满足，保持在本状态，持续计时。

当前状态为状态 3 ：

若检测到有上升沿到来，进入状态4并开始计时；
否则一直处于本状态，等待释放；

当前状态为状态 4 ：

若检测到有下降沿到来且计时时间小于20ms，返回状态 3；
若计时时间大于等于20ms，进入状态 1，认为此时按键已经稳定释放；
若以上均不满足，保持在本状态，持续计时。

计数器行为分析：

状态1：清零

状态2：持续计时

状态3：清零

状态4：持续计时

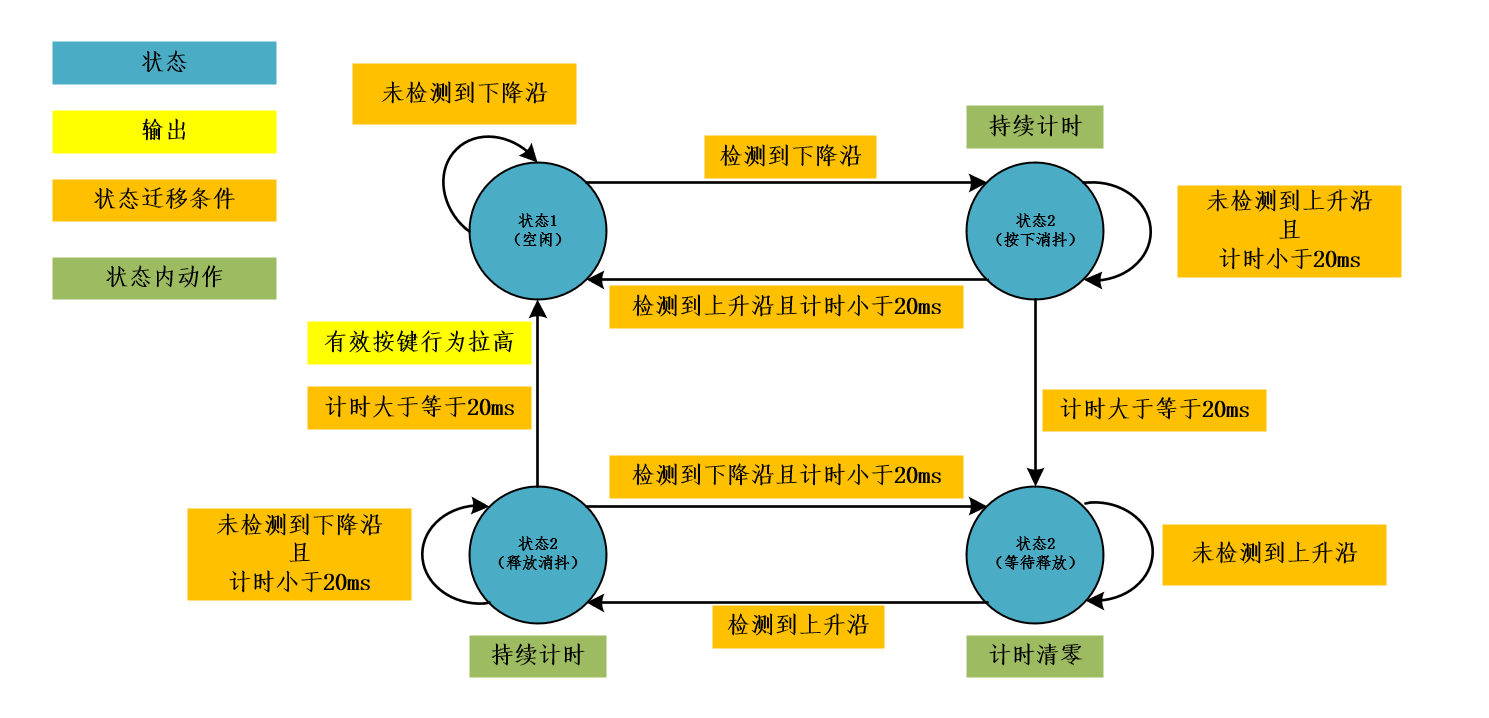

状态转换图：

2、模块代码

VERILOG 编写模块：

// BY  :在路上，正出发
// 说明：实现按键检测的状态机控制(三段式)


`timescale 1ns/1ps

module KEY_FILTER_FSM(
// -----------------------------输入端口声明
	input    					I_CLK, //外部激励时钟 50MHz
	input    					I_RSTN,//外部复位信号 开关控制
	input 						I_KEY, //外部按键
// -----------------------------输出端口声明
	output 						O_KEY1 //脉冲信号 拉高表示检测到按键稳定按下一次

	);
// -----------------------------内部参数声明
// 状态机参数
localparam 						P_STATE_IDLE 		= 4'b0001;//空闲
localparam 						P_STATE_DOWN 		= 4'b0010;//下降（按下）
localparam 						P_STATE_WAIT   		= 4'b0100;//等待释放
localparam 						P_STATE_UP   		= 4'b1000;//上升（释放）

// 计数参数
localparam						P_COUNT_MAX         = 20'hF_4240;//20ms 计数峰值

// -----------------------------内部信号声明
// 状态机相关
reg								[3:0]				R_CS;//当前状态
reg								[3:0]				R_NS;//下一状态

// 计数相关
reg 							[19:0]				R_COUNT_20MS;// 20ms计数器

// 输入打拍
reg													R_KEY; //输入 I_KEY 打1拍
reg													RR_KEY;//输入 I_KEY 打2拍

// 边沿
wire												W_KEY_POS;//上升边沿
wire												W_KEY_NEG;//下降边沿

// 按键状态
reg													R_KEY_DOWN;//单脉冲信号 拉高表示按键稳定按下
reg													R_KEY_UP;  //单脉冲信号 拉高表示按键稳定释放

// -----------------------------功能实现
// 输入打拍
always @ (posedge I_CLK)
begin
	if(I_RSTN == 1'b0)
	begin
		R_KEY <= 1'b0;
		RR_KEY <= 1'b0;
	end
	else
	begin
		R_KEY <= I_KEY;
		RR_KEY <= R_KEY;
	end
end
// 边沿检测
assign W_KEY_POS = R_KEY & (~RR_KEY);//上升沿
assign W_KEY_NEG = (~R_KEY) & RR_KEY;//下降沿


// 三段式状态机
// 第一段 时序逻辑：状态转移
always @ (posedge I_CLK )
begin
	if(I_RSTN == 1'b0)
	begin
		R_CS <= P_STATE_IDLE;
	end
	else
	begin
		R_CS <= R_NS;
	end
end

// 第二段 组合逻辑：状态迁移条件
always @ (*)
begin
	case(R_CS)
		P_STATE_IDLE:
		begin
			if(W_KEY_NEG == 1)
			begin
				R_NS = P_STATE_DOWN;
			end
			else
			begin
				R_NS = P_STATE_IDLE;
			end
		end
		P_STATE_DOWN:
		begin
			if(W_KEY_POS == 1 && R_COUNT_20MS < P_COUNT_MAX)
			begin
				R_NS = P_STATE_IDLE;
			end
			else if(R_COUNT_20MS >= P_COUNT_MAX)
			begin
				R_NS = P_STATE_WAIT;
			end
			else
			begin
				R_NS = P_STATE_DOWN;
			end
		end
		P_STATE_WAIT:
		begin
			if(W_KEY_POS == 1)
			begin
				R_NS = P_STATE_UP;
			end
			else
			begin
				R_NS = P_STATE_WAIT;
			end
		end
		P_STATE_UP:
		begin
			if(W_KEY_NEG == 1 && R_COUNT_20MS < P_COUNT_MAX)
			begin
				R_NS = P_STATE_WAIT;
			end
			else if(R_COUNT_20MS >= P_COUNT_MAX)
			begin
				R_NS = P_STATE_IDLE;
			end
			else
			begin
				R_NS = P_STATE_UP;
			end
		end
		default:
		begin
			R_NS = P_STATE_IDLE;
		end
	endcase
end

// 第三段 时序逻辑：状态事件
always @ (posedge I_CLK )
begin
	case(R_CS)
		P_STATE_IDLE:
		begin
			R_COUNT_20MS <= 0;
			R_KEY_UP <= 0;
			R_KEY_DOWN <= 0;
		end
		P_STATE_DOWN:
		begin
			R_COUNT_20MS <= R_COUNT_20MS+1;
			if(R_COUNT_20MS >= P_COUNT_MAX)
			begin
				R_KEY_DOWN <= 1;
			end
	    end
		P_STATE_WAIT:
		begin
			R_COUNT_20MS <= 0;
			R_KEY_DOWN <= 0;
		end
		P_STATE_UP:
		begin
			R_COUNT_20MS <= R_COUNT_20MS+1;
			if(R_COUNT_20MS >= P_COUNT_MAX)
			begin
				R_KEY_UP <= 1;
			end
	    end
		default:
		begin
			R_COUNT_20MS <= 0;
			R_KEY_UP <= 0;
			R_KEY_DOWN <= 0;
		end
	endcase
end

assign O_KEY1 = R_KEY_UP;

endmodule

3、仿真分析

建立激励文件，模拟按键抖动过程：

// 测试按键消抖以及按键稳定按下模块的功能
// BY:在路上，正出发

`timescale 1ns/1ps

module SIM_KEY_DETECT();

reg I_CLK;
reg I_RSTN;
reg I_KEY;
wire O_KEY1;

// 时钟
`define clock_period 20
initial I_CLK = 0;
always #(`clock_period/2) I_CLK = ~I_CLK;


initial
begin
	I_RSTN = 0;
	I_KEY = 1;
	# 40
	I_RSTN = 1;
	# 40
	I_KEY = 0;
	# 1000000
	I_KEY = 1;
	# 3000000
	I_KEY = 0;
	# 5000000
	I_KEY = 1;
	# 8000000
	I_KEY = 0;
	# 5000000
	I_KEY = 1;
	# 100
	I_KEY = 0;
	# 30000000
	I_KEY = 1;

	# 1000000
	I_KEY = 0;
	# 3000000
	I_KEY = 1;
	# 5000000
	I_KEY = 0;
	# 8000000
	I_KEY = 1;
	# 5000000
	I_KEY = 0;
	# 100
	I_KEY = 1;
	# 30000000
	I_KEY = 0;
	$stop;

end

// 例化模块

KEY_FILTER_FSM inst_KEY_FILTER_FSM (
 .I_CLK(I_CLK),
 .I_RSTN(I_RSTN),
 .I_KEY(I_KEY),
 .O_KEY1(O_KEY1));

endmodule

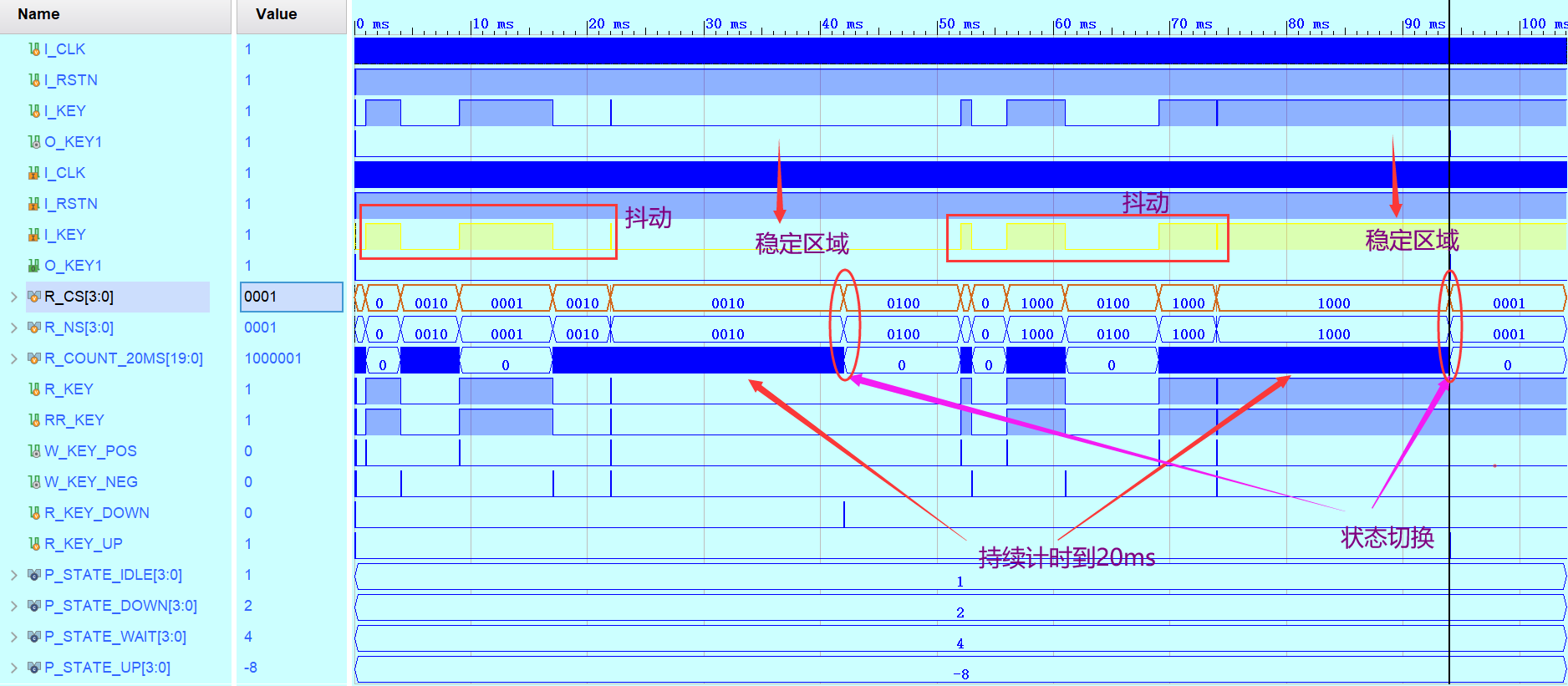

时序结果图：
