ll,sc是MIPS32指令集架构中较特殊的加载存储指令，用来实现信号量控制。
RMW
Read-Modify-Write，在多线程系统中，需要RMW操作序列保证对某个资源的独占性，读取内存某个地址的数据，读取的数据经过修改，然后再保存回内存原地址，因为个过程不能被打扰,因此需要建立一个临界区域，临界区域中的操作通常称为原子操作 。操作系统建立临界区域到方式通常是信号量机制。
wait(semaphore);
原子操作;
signal(semaphore);
semaphore=1表示信号量使用中，semaphore=0表示信号量空闲。
进行原子操作前，使用wait函数查询semaphore的值，如果为1则等待，否则置1，开始执行原子操作。操作结束后，signal函数将semaphore置0，其他线程可以执行原子操作。
wait函数的执行也是原子操作，先检测后设置操作，这种操作不希望外部设备中断，也不希望被其他线程打断。
ll、sc
| 31-26 | 25-21 | 20-16 | 15-0 | useage | function |
|---|---|---|---|---|---|
| LL(110000) | base | rt | offset | ll rt,offset(base) | 从内存中指定的加载处，读取一个字节，然后符号扩展至32位，保存到地址为rt的通用寄存器中 |
| SC(111000) | base | rt | offset | sc rt,offset(base) | 如果RMW序列没有受到干扰，即LLbit为1，那么将地址为rt的通用寄存器值保存到内存中指定的存储地址处，同时设置地址为rt的通用寄存器值为1，设置LLbit为0.如果RMW序列受到干扰，也就是LLbit为0，那么不修改内存，同时设置地址为rt的通用寄存器值为0 |
加载地址=signed_extended(offset)+GPR[base]
存储地址=signed_extended(offset)+GPR[base]
ll指令将处理器内部的一个链接状态为LLbit置为1，表明发生一个链接加载操作，并将链接加载的地址保存到一个特殊寄存器LLAddr中，ll执行完后，进行一定操作（修改加载得到的数据），然后执行sc指令，可以看做是一个RMW序列。如果RMW序列受到干扰，处理器会设置链接状态LLbit为0。
执行sc指令时，会对ll指令开始的RMW序列进行检查，判断是否受到干扰，即判断LLbit是否为1，若LLbit为1，操作是原子的，sc指令会对ll指令加载数据的地址进行写回操作，并设置一个通用寄存器的值为1，表示成功，反之不进行写回操作，并设置一个通用寄存器值为0，表示失败。

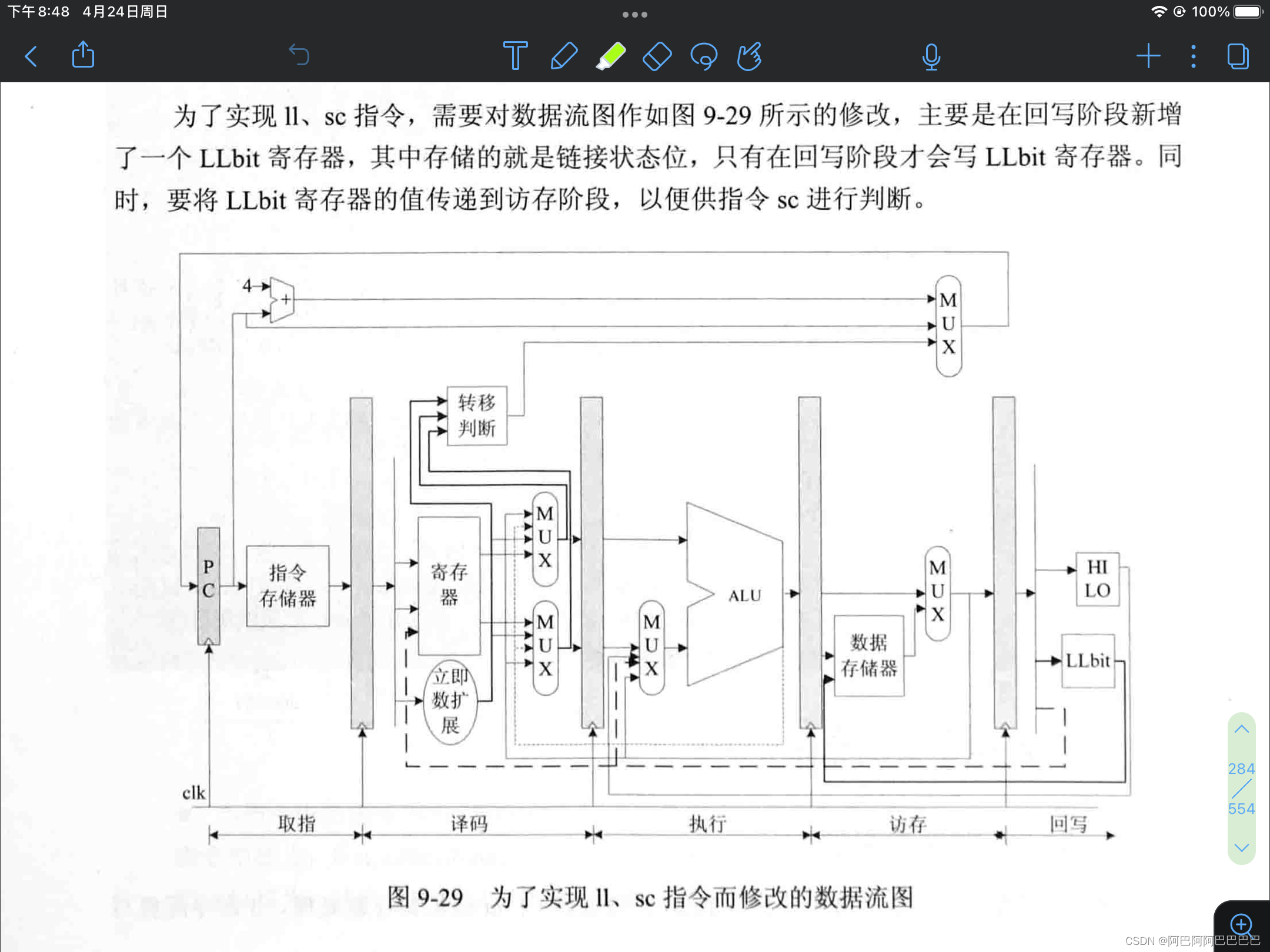

数据流图修改
在回写阶段新增了一个Lbit寄存器，其中存储的就是链接状态位，只有在回写阶段才会写LLbit寄存器，要将LLbit寄存器的值传递到访存阶段，以便指令sc进行判断

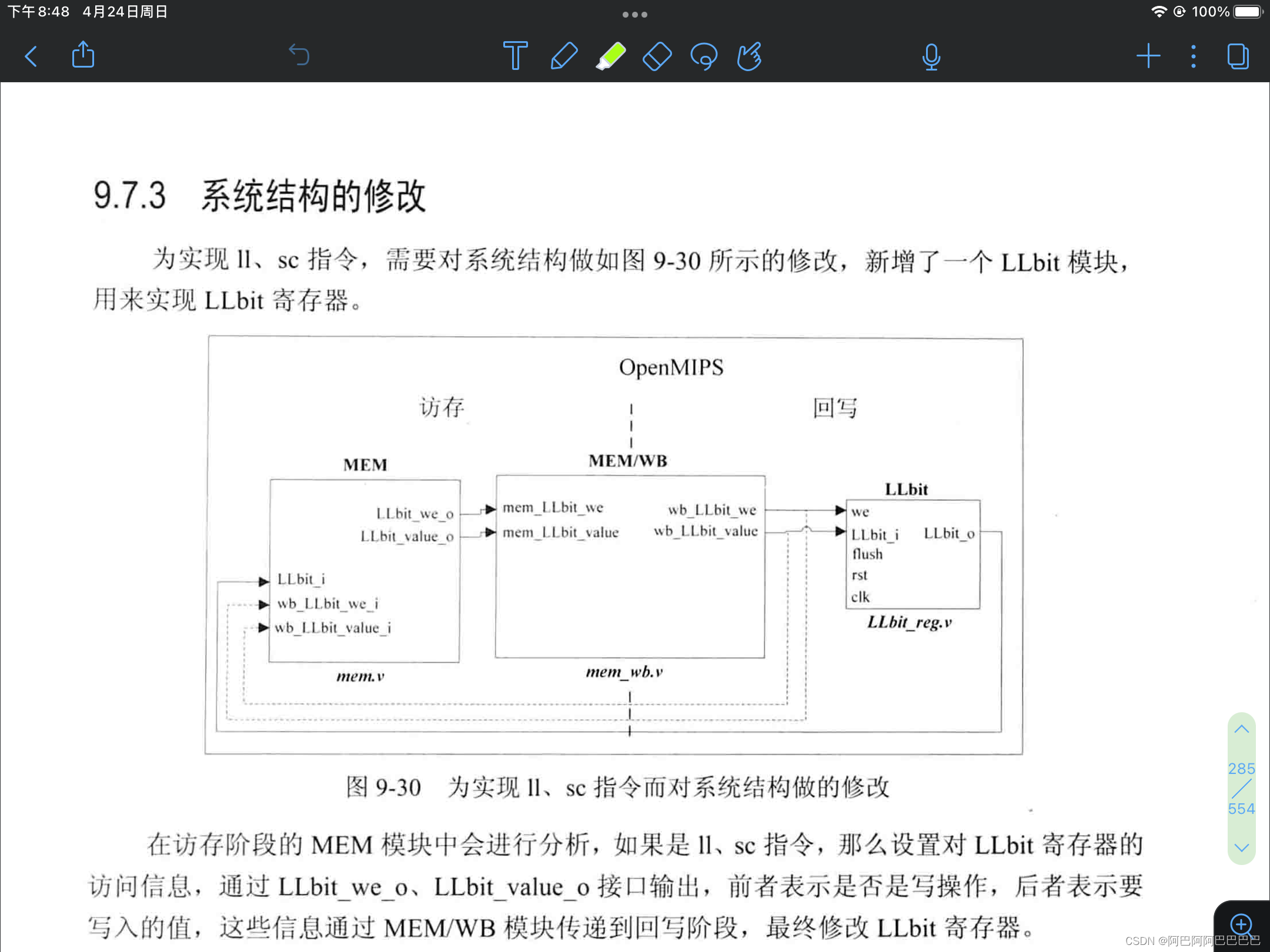

系统结构修改
在访存阶段的MEM模块中进行分析，ll,sc指令，设置对LLbit寄存器的访问信息，通过LLbit_we_o（表示是否写操作）,LLbit_value_o（表示要写入的值）接口输出，这些信息通过MEM/WB模块传递到回写阶段，最终修改LLbit寄存器。
LLbit寄存器的值通过LLbit_o接口输出到MEM模块的接口LLbit_i，当sc指令进入访存阶段时会使用该值。
由于对LLbit寄存器的修改是在回写阶段最后的时钟上升沿进行的，如果直接采用LLbit模块给出的LLbit寄存器的值，可能不是正确的值，解决该问题还是数据前推，将回写阶段指令对LLbit寄存器的操作信息前推到访存阶段，访存阶段依据这些情况，确定正确的LLbit寄存器的值 MEM/WB模块输出信号wb_LLbit_we,wb_LLbit_value也要送到MEM模块，解决数据相关的问题。
测试文件
34011234
ac010000
34015678
e0010000
8c010000
00000000
34010000
c0010000
00000000
20210001
e0010000
8c010000
0800000c
00000000
仿真结果 reg1
