单片机实验
1、实验1 基本输入输出实验
题目：在Proteus环境下，设计基于51单片机（采用AT89C51）控制电路。P3.2和P3.3口线接两个按钮开关K0、K1，P1口和P2口接了两个共阴极LED显示器。编程实现：开始显示数字50，定义K0和K1分别为
+1 和 -1 键，即按K0显示的数字是 +1，按K1显示的数字是 -1。当显示数字 +1 到99后（或显示数字 -1 到0后），恢复显示数字初值50。K0和K1的管理采用查询的方式。
代码：
#include<reg51.h>
#define uchar unsigned char
#define uint unsigned int
sbit K0=P3^2;
sbit K1=P3^3;
uchar data i; //定一个RAM单元
uchar data dir_buf[2]; //显示缓存区
uchar code dirtable[18]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; //显示表
void delay(uint xms) //延时函数
{
uint t1,t2;
for(t1=0;t1<xms;t1++)
for(t2=0;t2<120;t2++);
}
void display() //显示函数
{
P1=dirtable[dir_buf[0]]; //P2口显示
P2=dirtable[dir_buf[1]]; //P1口显示
}
void key() //按键管理函数
{
uchar key1;
K0=1;K1=1; //读按键前先写1
key1=P3; //读按键值
key1=key1&0x0c; //屏蔽掉无用位
while(key1!=0x0c) //判断是否有按键按下
{
delay(6); //去抖动
key1=P3; //再读
key1=key1&0x0c;
while(key1!=0x0c) //再次判断是否有按键按下
{
if(K0==0) //K0按下的时候加1
i=i+1;
else
i=i-1;
K0=1;K1=1;
key1=P3;
key1=key1&0x0c;
while(key1!=0x0c) //判断按键是否抬起
{
key1=P3;
key1=key1&0x0c;
}
}
}
}
void main()
{
i=50;
while(1)
{
if(i>99 || i<0)
{
i=50;
}
else
{
key(); //调用按键管理
dir_buf[0]=i/10; //十位
dir_buf[1]=i%10; //个位
display();
}
}
}
电路图：
实验2 并行I/O口应用设计实验
题目要求：设计用两个开关S1、S2控制P1.0引脚实现蜂鸣器报警的程序，要求如下： （1）开关S1、S2分别接到P3.0、P3.1引脚上。
（2）蜂鸣器接到P1.0引脚上。 （3）开关S1闭合发出频率为1kHz的声音，发声时间约为1s。
（4）开关S2闭合发出频率为500Hz的声音，发声时间约为0.5s。 提示： （1）假设单片机系统时钟频率为12MHz。
（2）采用软件延时。
（3）在Proteus中，可以使用的蜂鸣器有两种，分别是SOUNDER和BUZZER，实验前请查阅资料了解蜂鸣器的使用方法。
代码：
#include<reg51.h>
#define uchar unsigned char
#define uint unsigned int
sbit S1=P3^0;
sbit S2=P3^1;
sbit sourder=P1^0;
uchar mask=0x03;
uint t3,t4;
void delay(uint xms) //延时函数
{
uint t1,t2;
for(t1=0;t1<xms;t1++)
for(t2=0;t2<110;t2++);
}
void delay_time(uint times)
{
uint i;
for(i=0;i<times;i++);
}
void play(times) //根据不同的频率进行播放的函数
{
sourder=1;
delay_time(times);
sourder=0;
delay_time(times);
}
void keyspan() //按键管理函数
{
uchar key;
S1=1;S2=1; //读按键前先写1
key=P3; //读按键值
key=key&mask; //屏蔽掉无用位
while(key!=mask) //判断是否有按键按下
{
delay(6); //去抖动
key=P3; //再读
key=key&mask;
while(key!=mask) //再次判断是否有按键按下
{
if(S1==0) //S1按下的时候加1
{
for(t3=0;t3<1000;t3++) //频率为1000hz,发声时间为1s
play(62); //0.5ms延时来获取1khz的频率(高低电平之间的转换延时)
}
else
{
for(t4=0;t4<250;t4++) //频率为500hz,发声时间为0.5s
play(125); //1ms的延时来获取500hz的频率(高低电平之间的转换延时)
}
S1=1;S2=1;
key=P3;
key=key&mask;
while(key!=mask) //判断按键是否抬起
{
key=P3;
key=key&mask;
}
}
}
}
void main()
{
sourder=0;
while(1)
{
keyspan();
}
}

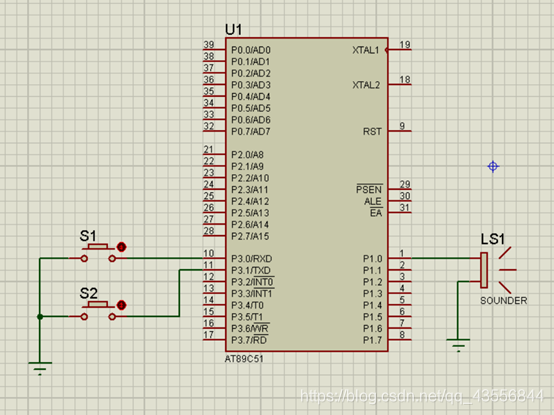

电路图：
实验3 中断应用实验
本实验为租车里程测量模拟计算实验，要求如下：
假设出租车车轮转1圈产生2个负脉冲，轮胎周长为2m。试测量并显示出租车的行驶里程，测量与显示范围0～999999米。设计硬件电路并编写程序。（车轮转动信号通过中断方式获取）
设置一个按键S1，控制出租车行驶里程显示的启动和清零。（用中断方式控制）
【提示】
（1）行驶里程显示可以使用7段六位共阴级数码管(7SEG-MPX6-CC)或7段六位共阳级数码管(7SEG-MPX6-CA)。
（2）可以用Proteus中的虚拟仪器“SIGNAL GENERATOR(信号发生器)”（见右图）作为外部中断输入信号，模拟车轮转动产生的脉冲信号。
（3）实验前查阅资料，了解出租车里程计算和计价器计价原理。
代码：
#include<reg51.h>
#define uchar unsigned char
#define ulong unsigned long
unsigned char code table[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};//数字显示的代码表（0~9）
bit flag = 0; //里程计数开关(0停止并清零，1启动)
ulong s = 0; //里程计量(满999999后清零)
uchar odometer[6]; //里程表
ulong c[7]= {1,10,100,1000,10000,100000,1000000}; //进行每位的值计算
void delay(uchar xms)//延时函数
{
uchar i,j;
for(i=0;i<xms;i++)
for(j=0;j<110;j++);
}
void display() //显示函数
{
int bitcode,i;
// odometer [0] = (s%10)/1; //第6位
// odometer [1] = (s%100)/10; //第5位
// odometer [2] = (s%1000)/100; //第4位
// odometer [3] = (s%10000)/1000; //第3位
// odometer [4] = (s%100000)/10000; //第2位
// odometer [5] = (s%1000000)/100000;//第1位
for(i=0;i<6;i++) //找到规律一次性初始化各个位
{
odometer[i] = (s%c[i+1])/c[i];
}
bitcode=0xfe;
for(i=5;i>=0;i--)
{
P2=bitcode;
P1=table[odometer[i]];
delay(1);
bitcode=(bitcode<<1)| 0x01;
}
}
void interupt_0(void) interrupt 0 //信号中断控制
{
if(flag==1)
{
s++;
if(s>999999)
s=0;
}
}
void interupt_1(void) interrupt 2 //按钮S1中断控制
{
if(flag==0) //启动
{
flag=~flag;
}
else
{
s=0; //清零
flag=~flag;
}
}
void main(void)
{
IT0 = 1; //外部中断0
IT1 = 1; //外部中断1
EA = 1; //中断允许
EX1 = 1;
EX0 = 1;
PX1 = 1;
while(1)
{
display();
}
}

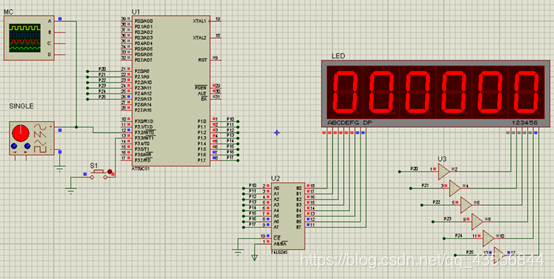

电路图：
实验4 定时器应用实验
本实验为“秒表设计”实验，即用单片机定时/计数器设计一个秒表。具体要求如下：
（1）秒表显示格式为“0000”，前两位为秒（s），计时到60s清0，后两位为百分之一秒，计到100即清0并且使前2位加1。
（2）设置两个按键K1和K2，其中，K1控制秒表的“启动/暂停”（即按一次“启动”，再按一次“暂停”），K2控制秒表“清零”，按键的同时要显示按键状态值（设“启动”、“暂停”和“清零”三种按键状态值分别为1、2、3）。要求K1和K2按中断方式工作。
【提示】
秒表显示和按键状态值显示可以使用7段六位共阴级数码管(7SEG-MPX6-CC)或7段六位共阳级数码管(7SEG-MPX6-CA)，显示功能分配见下图。
代码：
分析：
在这个实验中，我使用的是工作方式1，因为要求是百分之一秒来进行计时，故0.01s=10ms.故需要最大定时时间大于10ms的方式。（当然也可以使用方式0，思路是：让定时器5ms中断一次，可以设定一个计中断次数的值n，当中断两次即10ms,使秒表的百分位加1同时将n重新赋值为1），使用方式1的时候，让定时器10ms中断一次同时将百分位加1即可。
方式1：定时初值计算：计数初值 = 65536– 10ms / ( 12MHz×12 )=65536-10000=55536。
#include<reg51.h>
#define uchar unsigned char
#define ulong unsigned long
unsigned char code table[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};//数字显示的代码表（0~9）
int count; //led显示 1 启动 2 暂停 3 清零
bit isStart; //开始 暂停标志位 0 开始 1 暂停
ulong s = 0; //秒表计时整体时间
uchar time[6]; //经过运算后显示管各位的数值
ulong c[7]= {1,10,100,1000,10000,100000,1000000}; //进行每位的值计算
void delay(uchar xms) //延时函数
{
uchar i,j;
for(i=0;i<xms;i++)
for(j=0;j<110;j++);
}
void display() //显示函数
{
uchar bitcode,i;
for(i=0;i<6;i++) //找到规律一次性初始化各个位
{
time[i] = (s%c[i+1])/c[i];
}
time[5]=count; //将显示管的最高显示位设置位启动、暂停和清零的状态值
bitcode=0xdf;
for(i=0;i<6;i++)
{
P2=bitcode;
P1=table[time[i]];
delay(1);
if(i==4)
{
bitcode=0xfd; //当在显示管从左往右看的第二位的时候，重新赋值。
}
bitcode=(bitcode>>1)|0x82; //每次都不选显示管从左往右看的第二位（即不进行选通位选段）
}
}
void timer0() interrupt 1 //定时器0
{
TR0=0; //停止T0
if(isStart==0)
{
TH0=(65536-10000)/256;
TL0=(65536-10000)%256; //T0初始化
s++;
if(s>6000)
{
s=0;
}
}
else if(isStart==1)
{
TR0=0;
}
TR0=1;
}
void my_int0(void) interrupt 0
{
if(isStart==0) //启动
{
isStart=1;
count=2;
}
else if(isStart==1) //暂停
{
isStart=0;
count=1;
}
}
void my_int1(void) interrupt 2
{
s=0; //清零
count=3;
isStart=1;
}
int main()
{
TMOD=0x01;
TH0=(65536-10000)/256;
TL0=(65536-10000)%256; //T0初始化
EA=1;
ET0=1; //IE定时器允许
TR0=1; //启动定时器
IT0 = 1; //外部中断0
IT1 = 1; //外部中断1
EX1 = 1;
EX0 = 1;
isStart=1; //开始，计时器暂停。
count=2;
while(1)
{
display();
}
}

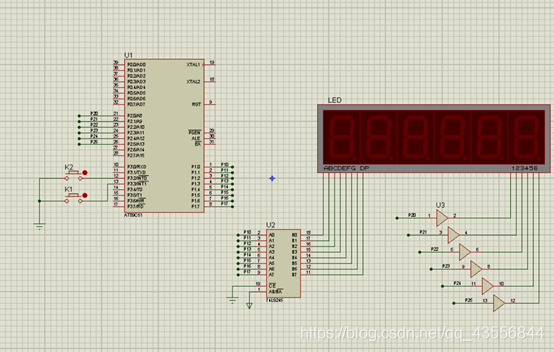

电路图：
实验5 计数器应用实验
编写程序实现：用定时器/计数器T0监视一生产线（用逻辑触发器模拟），每产生10个工件，发出一个包装命令（即由P1.0引脚输出一个正脉冲），同时记录其箱数并将当前的箱数值显示在LED显示器上（显示到100后清0）。
分析 计数器工作方式选择及计数初值计算分析 因为题目中要求需要自动装箱，且10次装一次，故需要选取能自动装值的。
方式2的特点：初始化时把计数初值分别装入TL0和TH0中，当计数溢出时，由预置计数器自动给计数器TH0重新装初值。 初值计算：计数初值 =
256 – N ；即计数初值=256-10=246
代码：
#include<reg51.h>
#define uchar unsigned char
#define uint unsigned int
uchar code table[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};//数码表
sbit Single=P1^0; //装箱脉冲信号
sbit s0=P3^0; //十位显示器位选
sbit s1=P3^1; //个位显示器位选
uint count=0; //装箱个数计数器
void delay(uchar xms) //延时函数
{
uchar i,j;
for(i=0;i<xms;i++)
for(j=0;j<110;j++);
}
void display()
{
P2=table[count/10]; //装箱数的十位数
s0=1;s1=0; //选择十位显示器
delay(1);
s0=0;s1=0;
P2=table[count%10]; //装箱数的个位数
s0=0;s1=1; //选择个位数
delay(1);
s0=0;s1=0;
}
void count0() interrupt 1 //T0当作计数器
{
count=count+1; //累计装箱数
if(count==100) //做溢出处理
count=0;
Single=1; //装箱控制信号
delay(1);
Single=0;
}
void main()
{
count=0;
Single=0;
TMOD=0x06;
TH0=TL0=256-10; //使用方式2，初值可以自动装入8位定时器/计数器中
EA=1;
ET0=1;
TR0=1;
while(1)
{
display();
}
}
电路图：
实验结果：

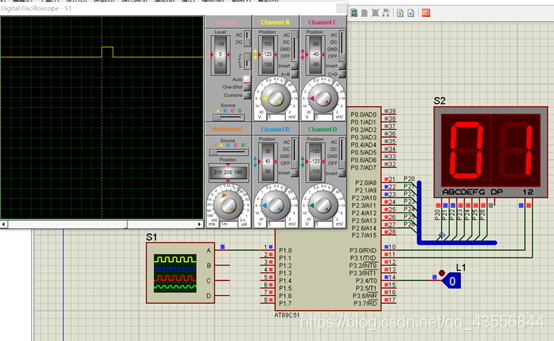

（1）程序刚开始运行
（2）产生了10个工件，进行一次包装
（3）第99次装箱，即产生了990个工件
实验6 D/A转换实验
波形发生器设计。
- 功能要求 （1）有4个功能键，分别用来选择输出：三角波、梯形波、方波和正弦波。 （2）按下某个功能键，进入中断，在中断程序中查询，确定按下的是哪个功能键，并输出对应的波形。
（3）有一个2位的数码管显示器，显示功能号01、02、03、04，分别代表输出三角波、梯形波、方波和正弦波。- 设计任务 （1）完成单片机最小系统电路设计。 （2）完成按键电路设计。 （3）完成D/A转换及接口电路的设计。 （4）完成显示电路设计。
代码：
#include<reg51.h>
#include<absacc.h>
#define uchar unsigned char
#define uint unsigned int
#define DAC0832 XBYTE[0x7fff]
uchar code table[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};//数码表
sbit s0=P3^0; //十位显示器位选
sbit s1=P3^1; //个位显示器位选
sbit KEY1=P2^0; //三角波
sbit KEY2=P2^1; //梯形波
sbit KEY3=P2^2; //方波
sbit KEY4=P2^3; //正弦波
code uchar sintab[]={0x7f,0x8a,0x95,0xa0,0xab,0xb5,0xbf,0xc8,
0xd1,0xd9,0xe1,0xe8,0xee,0xf3,0xf7,0xfb,0xfd,0xff,0xff};
uint count=0; //功能键标志(01、02、03、04，分别代表输出三角波、梯形波、方波和正弦波)
uint cou=0;
//延时函数
void delay(uchar xms)
{
uchar t1,t2;
for(t1=1;t1<xms;t1++)
for(t2=1;t2<120;t2++);
}
void display()
{
P1=table[count/10]; //十位数
s0=1;s1=0; //选择十位显示器
delay(1);
s0=0;s1=0;
P1=table[count%10]; //个位数
s0=0;s1=1; //选择个位数
delay(1);
s0=0;s1=0;
}
//三角波
void Triangle()
{
uchar i = 0;
while(1)
{
if(KEY1==0)
{
for(i=0;i<255;i++)
{DAC0832=i;display();} //从0开始到FEH（上升阶段）
for(i=255;i>0;i--)
{DAC0832=i;display();} //从FEH开始到0（下降阶段）
}
else
{
break;
}
}
}
//梯形波
void Trapezoidal()
{
uchar i = 0;
while(1)
{
if(KEY2==0)
{
for(i=255;i>0;i--)
{DAC0832=i;display();}
for(i=0;i<255;i++)
{DAC0832=0;display();}
for(i=0;i<255;i++)
{DAC0832=i;display();}
}
else
{
break;
}
}
}
//方波
void square()
{
uchar i = 0;
while(1)
{
if(KEY3==0)
{
for(i=0;i<100;i++)
{DAC0832=255;display();}
for(i=0;i<100;i++)
{DAC0832=0;display();}
}
else
{
break;
}
}
}
//正弦波
void sin()
{
uchar i = 0;
while(1)
{
if(KEY4==0)
{
for(i=0;i<18;i++)
{DAC0832 = sintab[i];display();} //第1个1/4周期
for(i=18;i>0;i--)
{DAC0832 = sintab[i];display();} //第2个1/4周期
for(i=0;i<18;i++)
{DAC0832 = ~sintab[i];display();} //第3个1/4周期
for(i=18;i>0;i--)
{DAC0832 = ~sintab[i];display();} //第4个1/4周期
}
else
{
break;
}
}
}
void bo()
{
if(count==01)
{
Triangle();
}
if(count==02)
{
Trapezoidal();
}
if(count==03)
{
square();
}
if(count==04)
{
sin();
}
}
void int0_interrupt(void) interrupt 0 using 3//外部中断0
{
EX0=0;//关中断
if(KEY1==0) {count=01;}
if(KEY2==0) {count=02;}
if(KEY3==0) {count=03;}
if(KEY4==0) {count=04;}
EX0=1;//开中断
}
void main()
{
IT0=1;//INT0下降沿中断
EX0=1;
EA=1;
while(1)
{
bo();
}
}

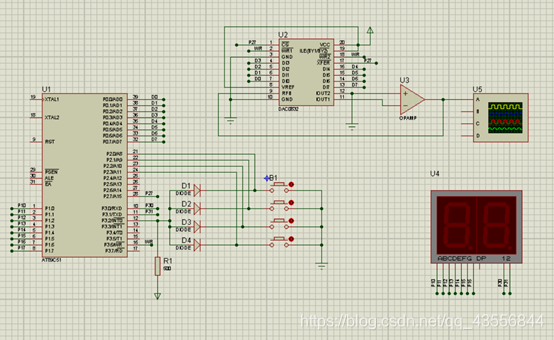

电路图：
实验结果：
（1）三角波

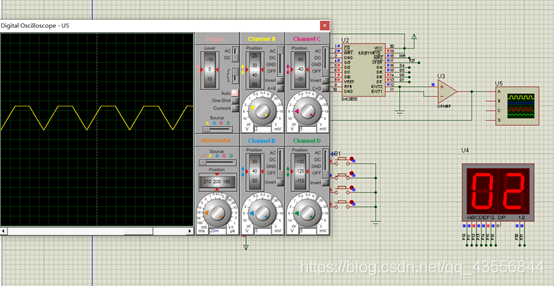

（2）梯形波
（3）方波

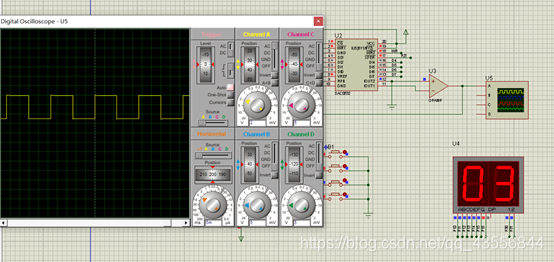

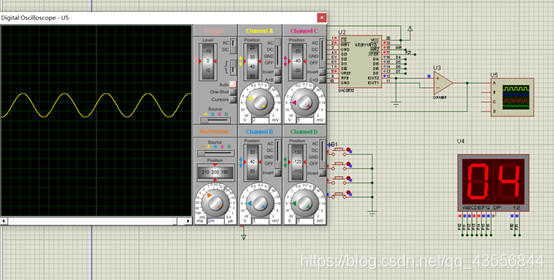

（4）正弦波
实验7 A/D转换实验
直流数字电压表的设计与实现。
- 功能要求 数字电压表（DigitalVoltmeter）简称DVM，它是采用数字化测量技术，把连续的模拟量转换成不连续、离散的数字形式并加以显示的仪表。要求使用AT89C51单片机，采用动态显示的方式，把8通道模数转换器ADC0808/0809采样的电压值的大小经单片机处理后由数码管显示出来，量程为0
? 5V，显示格式为X.XXX。- 设计任务 （1）完成单片机最小系统电路设计。 （2）完成A/D转换及接口电路的设计。 （3）完成显示电路设计。
代码：
#include<reg51.h>
#include<absacc.h>
#define uint unsigned int
#define uchar unsigned char
#define ADC0809 XBYTE[0x78ff]
sbit P33=P3^3;
sbit P26=P2^6;
sbit P25=P2^5;
sbit P24=P2^4;
sbit P23=P2^3;
uchar code table[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};//普通数字显示的代码表（0~9）
uchar code numdep[10]={0xbf,0x86,0xdb,0xcf,0xe6,0xed,0xfd,0x87,0xff,0xef};//带小数点的数字显示的代码表（0~9）
uchar vdata; //输出的数字电压值
int c[5]= {10000,1000,100,10,1}; //进行每位的值计算
int t[4]; //经过运算后显示管各位的数值
//延时函数
void delay(uchar xms)
{
uchar i,j;
for(i=0;i<xms;i++)
for(j=0;j<60;j++);
}
//显示函数
void display()
{
uchar i;
float dv;
int s=0;
dv=0.0196078431373*vdata; //将数字电压值转换成模拟电压值(5/255=0.0196078431373)
s=(int)(dv*1000); //具有一定格式的电压值（例如2.0133...转化为2013）
for(i=0;i<4;i++) //找到规律一次性初始化各个位
{
t[i] = (s%c[i])/c[i+1];
}
for(i=0;i<4;i++)
{
if(i==0)
{
P26=0;P25=1;P24=1;P23=1;
P1=numdep[t[i]];
}
if(i==1)
{
P26=1;P25=0;P24=1;P23=1;
P1=table[t[i]];
}
if(i==2)
{
P26=1;P25=1;P24=0;P23=1;
P1=table[t[i]];
}
if(i==3)
{
P26=1;P25=1;P24=1;P23=0;
P1=table[t[i]];
}
delay(1);
}
}
void interrupt_1() interrupt 2
{
vdata=ADC0809;
ADC0809=0;
}
void main()
{
EA=1;EX1=1;IT1=1;
vdata=0;
ADC0809=0;
while(1)
{
display();
}
}
电路图：
实验结果：

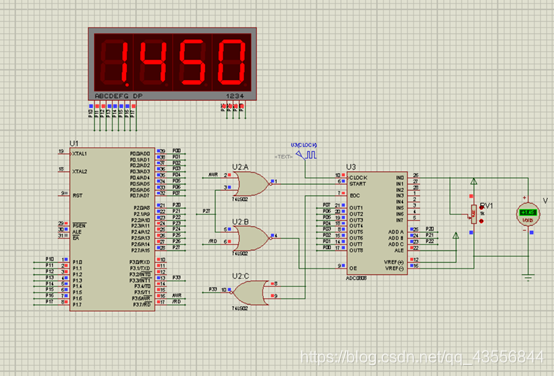

（1）显示1.450V

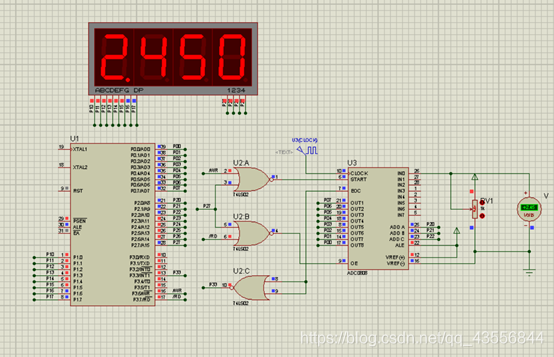

（2）显示2.450V
（3）显示3.901V
