前言

本文主要介绍如何使用BW16系列模组以及开发板更新固件烧录操作说明。

1 硬件准备

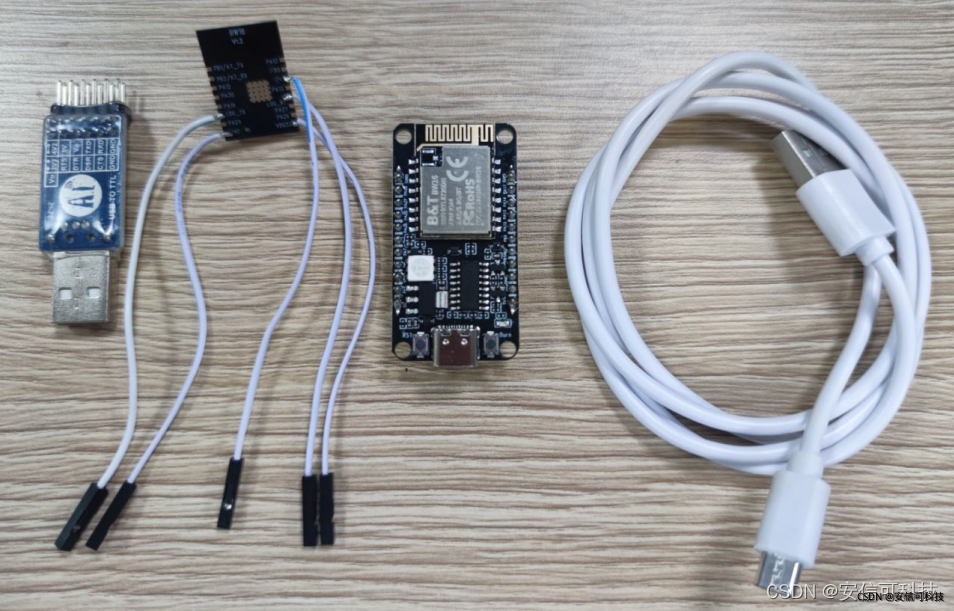

1.1 硬件准备

1.2 接线说明

BW16 模组烧录接线如下表：

1.3 固件烧录说明

固件烧录工具以及固件通过访问安信可官网下载获取：https://docs.ai-thinker.com/rtl87xx

1.3.1 设置模组或开发板进入烧录模式

• 模组烧录流程

(1) 首先将LOG_TX 用2k 电阻下拉到地（如果不用电阻下拉部分串口会卡死导致无法同；
分，部分串口无影响，串口卡死后需要松开LOG_TX 然后重新插拔串口）；
(2) 保持LOG_TX 下拉，给模块上电或者按下复位键（丝印为EN，低电平触发）；
(3) 将LOG_TX接入TTL模组的Rx口；
(4) 打开串口调试软件，串口参数设置：波特率115200,8,N,1，16进制显示，若串口不断打印“15”，则进入烧录模式成功，效果如下：

• 开发板烧录流程
  (1) 新版开发板的Type-C USB接的串口为Log UART，可直接用于烧录新固件；
  (2) 串口下载软件使用sdk\tools\AmebaZ\Image_Tool\ImageTool.exe 工具；
  (3) 连接好安卓线，按住右边的按键不要松开，按下左边的复位按键，之后，松开右边的LOG_TX，此时模块进入烧录模式；
  (4) 检查开发板是否进入烧录模式和上面使用模组的方法相同；

1.3.2 烧录固件

• 当模块进入下载模式之后打开烧录软件sdk\tools\AmebaZ\Image_Tool\ImageTool.exe

• 在工具中点击Chip Select->AmebaD(8721D) 选择芯片

• 选择要烧录的文件（以1484号固件烧录为例）

• 烧录编译好的原固件
  (1) 烧录编译好的原固件：
  烧录文件有3 个：
  KM0boot：（烧录地址：0x08000000）
  路径：（1484）RTL_AT下载口合一固件_V3.0.1\原始生成固件(非生产用固件)\km0_boot_all.bin
  KM4boot：（烧录地址：0x08004000）
  路径：（1484）RTL_AT下载口合一固件_V3.0.1\原始生成固件(非生产用固件)\km4_boot_all.bin
  KM4image：（地址：0x08006000）
  路径：（1484）RTL_AT下载口合一固件_V3.0.1\原始生成固件(非生产用固件)\km0_km4_image2.bin
  (2) 烧录合并固件：（地址：0x08000000）
  固件路径：（1484）RTL_AT下载口合一固件_V3.0.1\（1484）BAT_BW16_自定义_16Mbit_v3.0.1_20210712.bin

• 选择串口设置波特率位1500000，点击OPEN 打开串口，Flash Erase栏中的Size填写2048，点击Erase擦除模组中原有固件，然后点击download 下载新固件，效果如下：


注意

如果log 卡死在 Uart download server has started…
这个一般是因为没有进入串口下载模式的原因，首先确认串口是否进入了串口下载模式。

2 固件烧录完成验证操作

下载完成后，关闭固件烧录软件，打开串口调试助手，配置波特率115200,8,N,1，按下开发板复位键，将看到启动信息如下：

发送指令“”查询固件版本号，将回复“”，则表示固件烧录且启动成功，效果如下：
