如何在eclipse中直接导出类图和时序图：
1.安装GEF
1)主菜单help->install new software
2)在弹出的对话框中点击add
3)在新弹出的窗口Name:gef
Location:http://download.eclipse.org/tools/gef/updates/releases/

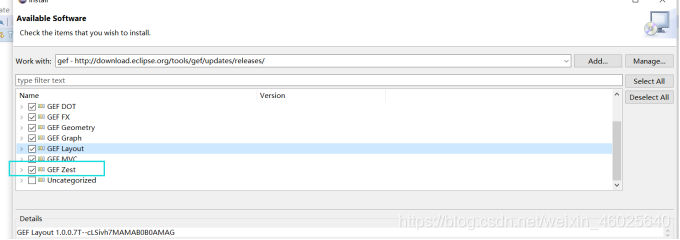

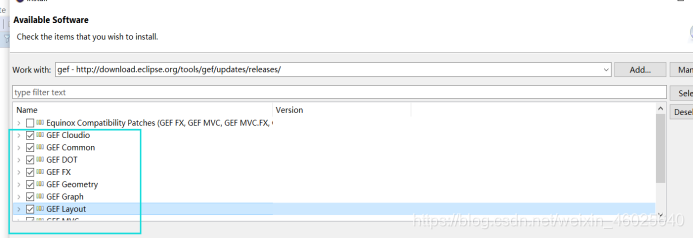

4)选择GEF
5）点击finish
2.安装AmaterasUML
1)下载jar.
下载地址：http://sourceforge.jp/projects/amateras/downloads/56447/AmaterasUML_1.3.4.zip/
2）把里面的3个jar文件拷贝到eclipse的plugins目录（如果是新版本的eclipse，放在dropins中）
3）重新启动Eclipse即可。选择 “File”->“New”->“Other”，就可以看见AmaterasUML的选项了。
3.生成类图、时序图
1）项目名->new->other

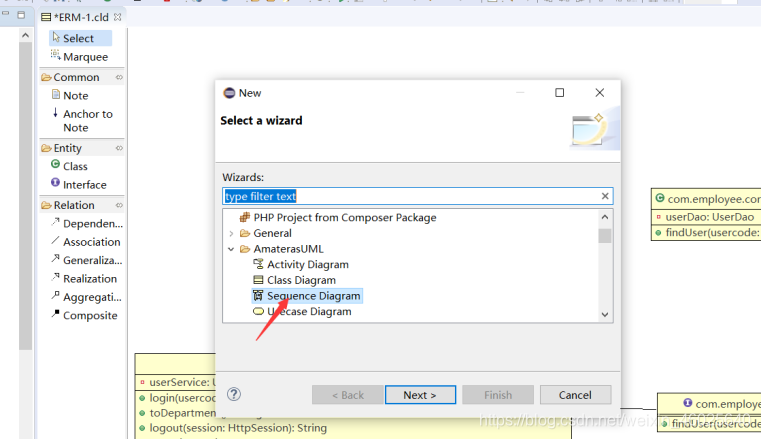

2)在弹出的窗口中选择
Class diagram->next->finish(类图：将相关java类拖入类图中）
sequence diagram->next->finish（时序图）
