[开发工具]树莓派gui-pwm控制led-pyside

本文介绍在树莓派上使用Pyside2+QML方式进行GUI程序的开发，该GUI程序可以通过滑动条来控制树莓派的PWM输出，从而控制LED的亮度。开发环境依然使用之前介绍的PyCharm编写python代码和远程开发，然后使用QtCreator编写QML界面的方式。

1、新建项目

1.1、新建工程

打开PyCharm，新建工程LED_PWM_Control，如下：

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-4nZsPk2H-1628291711765)(http://makerinchina.cn/wp-content/uploads/2021/08/image-20210802221105629.png)]

1.2、添加python主程序代码

• 主程序代码如下：

if __name__ == "__main__":
   app = QGuiApplication(sys.argv)

   app.setOverrideCursor(Qt.BlankCursor)

   engine = QQmlApplicationEngine()

   engine.load(os.fspath(Path(__file__).resolve().parent / "ui/qml/dashboard.qml"))
   if not engine.rootObjects():
       sys.exit(-1)
   sys.exit(app.exec_())

上面代码中 setOverrideCursor 用于隐藏鼠标。

• 主程序需要新建一个类用于qml通信：

class Controler(QObject):

    led = PWMLED(26)

    def __init__(self):
        super().__init__()

    @Slot()
    def exit(self):
        sys.exit()

    @Slot(int)
    def changeLEDPWM(self,value):
        print("set led pwm:", value)
        self.led.value = value/100.00

这个类包含两个功能，即退出程序和改变引脚PWM用于控制LED的亮度。

• 然后将这个类注册到QML，这样可以再qml控件中使用控制类的槽函数：

   controler = Controler()
   context = engine.rootContext()
   context.setContextProperty("_Controler", controler)

1.3、添加界面文件

在工程文件夹右键新建文件，如下：

• 包含主界面文件 dashboard.qml
• 仪表盘控件的样式自定义 DashboardGaugeStyle文件
• 滑动条自定义控件 SlideProgress

主界面实现功能为：滑动条滑动时候改变PWM值，然后仪表盘显示PWM值。

2、编写界面

首先界面设置为全屏，包含一个表盘控件和一个滑动条，用于调节PWM以控制LED亮度，右上角为一个按钮用于退出程序，界面用QtCreator编写：

• 主界面参考代码如下：

import QtQuick 2.11
import QtQuick.Window 2.4
import QtQuick.Controls 2.4
import QtQuick.Controls.Styles 1.4
import QtQuick.Extras 1.4
import QtGraphicalEffects 1.0

ApplicationWindow{
    id:root
    width: 800
    height: 480
    visible: true
    color: "#000103"
    visibility: Window.FullScreen

    property int  progressValue: 0

    Text {
        id: title
        text: qsTr("LED PWM Control")
        color: "#BFBFBF"
        font{
            pointSize: 24
            bold: true

        }
        anchors{
            horizontalCenter: parent.horizontalCenter
            top: parent.top
            topMargin: 20
        }
    }

    Button{
        id:exitbtn
        anchors{
            top:parent.top
            right: parent.right
            topMargin: 6
            rightMargin: 4
        }
        width: 40
        height: 30
        background: Rectangle{
            anchors.fill: parent
            color: "#a01010"
            radius: 6
        }
        Text {
            id: txt
            text: qsTr("X")
            anchors{
                centerIn: parent
            }
            font{
                pointSize: 20
                bold: true
            }
            color: "white"
        }

        onClicked: {
            console.log("exit")
            _Controler.exit()
        }
    }

    CircularGauge{
        id:pannel
        width: 300
        height: 280
        anchors{
            horizontalCenter: parent.horizontalCenter
            top: title.bottom
            topMargin: 20
        }
        style: DashboardGaugeStyle{}

        value: root.progressValue
    }

    SlideProgress {
        id:slider
        from: 0
        to:100
        stepSize: 1
        value: 0
        anchors{
            top: pannel.bottom
            topMargin: 20
            horizontalCenter: parent.horizontalCenter
        }
        onValueChanged: {
            root.progressValue = slider.value
            _Controler.changeLEDPWM(root.progressValue)
        }

    }

}

/*##^##
Designer {
    D{i:0;height:480;width:800}
}
##^##*/

其中CircularGauge和SlideProgress使用了自定义样式，用于美化效果。

3、执行测试

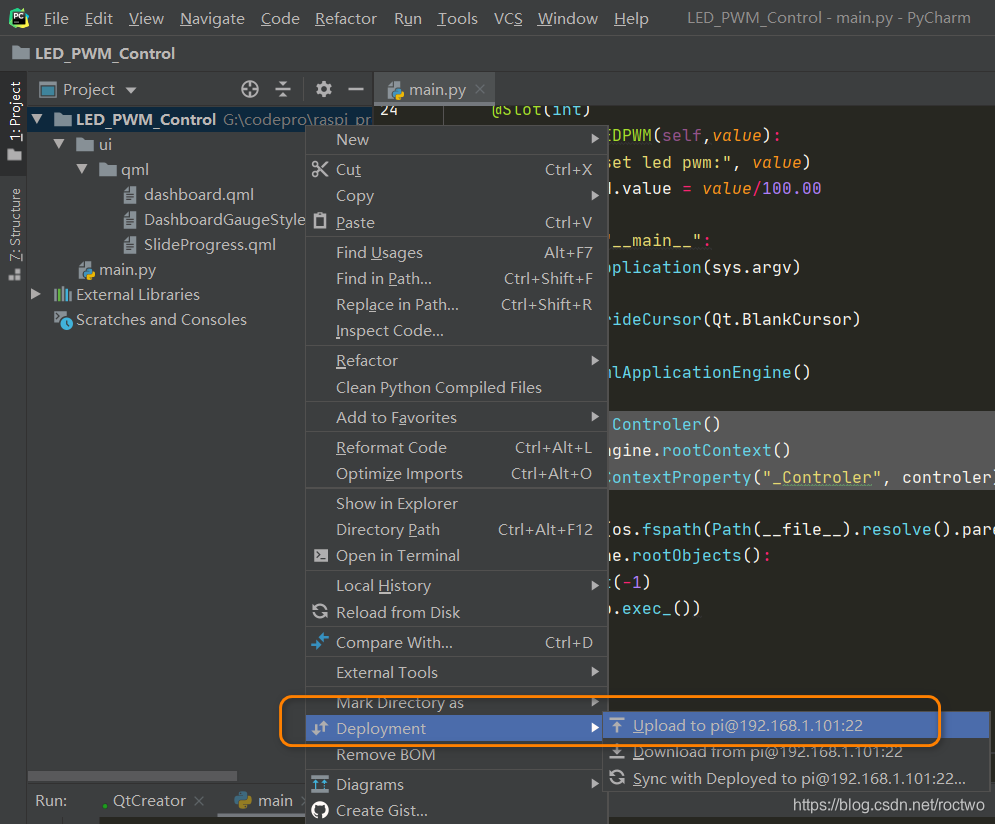

• 将整个工程同步到树莓派

• 在树莓派终端执行如下命令用于启动程序：

python3 main.py

• 效果如下

• 视频效果

• 完整代码：

GitHub：https://github.com/makerinchina-iot/raspberry_pyside_notes.git
