1、实例编写环境

操作系统：Windows 10 企业版
开发工具：Visual Studio 2010 旗舰版
开发环境：Qt4.8.6，QtCharts
编程语言：C++

2、实例涉及的内容

? ? ?? 本实例主要讲解通过QtCharts绘制面积图表，涉及的QtCharts的主要类有如下内容：QBarSet、QBarSeries、QBarCategoryAxis、QValueAxis、QChart、QChartView；

? ? ? ? QBarSet：表示一组条形图。一组条形图包含每个类别的一个数据值。假设set的第一个值属于第一类，第二类属于第二类，以此类推。如果set的值少于类别的值，则假定缺少的值在set的末尾。对于集合中间的缺失值，使用数值0；

? ? ? ? QBarSeries：表示以条形显示的一系列数据。该类的目的是将条形图作为组来绘制，其中同一类别中的条形图是挨个分组的。QBarSeries将数据从集合分组到类别，这些类别由QStringList定义；

? ? ? ? QBarCategoryAxis类用于操作图表的轴，可以设置为显示带有勾号、网格线和阴影的轴线，在刻度之间画出类别；

? ? ? ? QValueAxis类用于操作图表轴，可以设置为显示带有勾号、网格线和阴影的轴线，轴的值绘制到刻度的位置；

? ? ? ? QChart是一个可以在QGraphicscene中显示的控件；

? ? ? ? QChartView是一个可以显示图表的独立控件；

3、实例效果

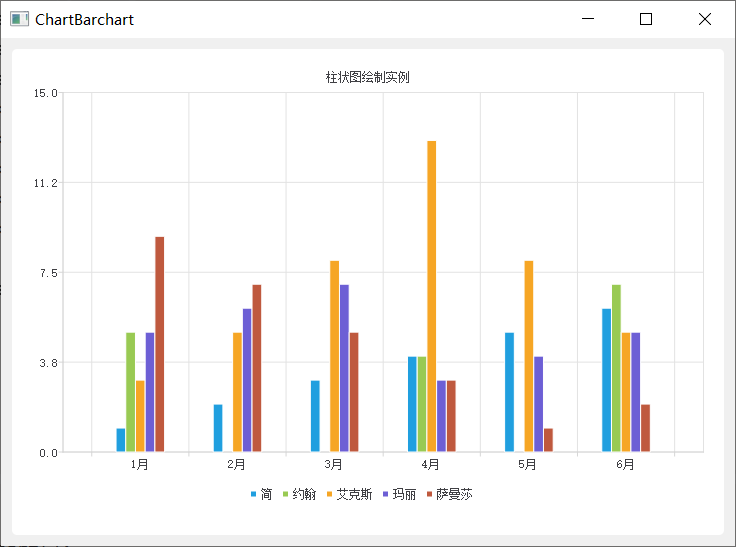

实例效果图如下：

4、关键代码片段

    //组织数据//
    QBarSet *set0 = new QBarSet(QString::fromLocal8Bit("简"));
    QBarSet *set1 = new QBarSet(QString::fromLocal8Bit("约翰"));
    QBarSet *set2 = new QBarSet(QString::fromLocal8Bit("艾克斯"));
    QBarSet *set3 = new QBarSet(QString::fromLocal8Bit("玛丽"));
    QBarSet *set4 = new QBarSet(QString::fromLocal8Bit("萨曼莎"));
    *set0 << 1 << 2 << 3 << 4 << 5 << 6;
    *set1 << 5 << 0 << 0 << 4 << 0 << 7;
    *set2 << 3 << 5 << 8 << 13 << 8 << 5;
    *set3 << 5 << 6 << 7 << 3 << 4 << 5;
    *set4 << 9 << 7 << 5 << 3 << 1 << 2;

    QBarSeries *series = new QBarSeries();
    series->append(set0);
    series->append(set1);
    series->append(set2);
    series->append(set3);
    series->append(set4);


    //图形中添加显示数据//
    QChart *chart = new QChart();
    chart->addSeries(series);
    chart->setTitle(QString::fromLocal8Bit("柱状图绘制实例"));
    chart->setAnimationOptions(QChart::SeriesAnimations);


    //坐标轴//
    QStringList categories;
    categories << QString::fromLocal8Bit("1月") << QString::fromLocal8Bit("2月") << QString::fromLocal8Bit("3月")<<QString::fromLocal8Bit("4月")<< QString::fromLocal8Bit("5月")<<QString::fromLocal8Bit("6月");
    QBarCategoryAxis *axisX = new QBarCategoryAxis();
    axisX->append(categories);
    chart->addAxis(axisX, Qt::AlignBottom);
    series->attachAxis(axisX);

    QValueAxis *axisY = new QValueAxis();
    axisY->setRange(0,15);
    chart->addAxis(axisY, Qt::AlignLeft);
    series->attachAxis(axisY);


    //显示图例//
    chart->legend()->setVisible(true);
    chart->legend()->setAlignment(Qt::AlignBottom);
