一.Keepalived工具介绍

专为LVS和HA设计的一款健康检查工具

支持故障自动切换（Failover）
支持节点健康状态检查（Health Checking）
官方网站：http://www.keepalived.org/

二.Keepalived工作原理

Keepalived 是一个基于VRRP协议来实现的LVS服务高可用方案，可以解决静态路由出现的单点故障问题
?在一个LVS服务集群中通常有主服务器（MASTER）和备份服务器（BACKUP）两种角色的服务器，但是对外表现为一个虚拟IP，主服务器会发送VRRP通告信息给备份服务器，当备份服务器收不到VRRP消息的时候，即主服务器异常的时候，备份服务器就会接管虚拟IP，继续提供服务，从而保证了高可用性

三.部署LVS+Keepalived 高可用群集

主机?? ?操作系统?? ?IP地址?? ?软件/安装包/工具
Director1?? ?CentOS7?? ?192.168.184.10?? ?ipvsadm、keepalived
Director2?? ?CentOS7?? ?192.168.184.20?? ?ipvsadm、keepalived
NFS-Server?? ?CentOS7?? ?192.168.184.30?? ?rpcbind、nfs-utils
Web-Server1?? ?CentOS7?? ?192.168.184.40?? ?rpcbind、nfs-utils、httpd
Web-Server2?? ?CentOS7?? ?192.168.184.50?? ?rpcbind、nfs-utils、httpd
客户机?? ?CentOS7?? ?192.168.184.60?? ?——————

1.配置负载调度器（主、备相同；（192.168.184.10、192.168.184.20相同）

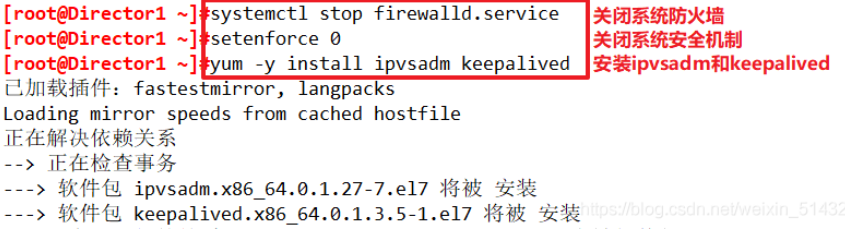

systemctl stop firewalld.service
setenforce 0

yum -y install ipvsadm keepalived
modprobe ip_vs
cat /proc/net/ip_vs

(1)配置keeplived（主、备DR 服务器上都要设置）
cd /etc/keepalived/
cp keepalived.conf keepalived.conf.bak
vim keepalived.conf
......
global_defs {						#定义全局参数
--10行--修改，邮件服务指向本地
	smtp_server 127.0.0.1
--12行--修改，指定服务器（路由器）的名称，主备服务器名称须不同，主为LVS_01，备为LVS_02
	router_id LVS_01
}

vrrp_instance VI_1 {				#定义VRRP热备实例参数
--20行--修改，指定热备状态，主为MASTER，备为BACKUP
    state MASTER
--21行--修改，指定承载vip地址的物理接口
    interface ens33
--22行--修改，指定虚拟路由器的ID号，每个热备组保持一致
    virtual_router_id 10
--23行--修改，指定优先级，数值越大优先级越高，主为100，备为99
    priority 100
    advert_int 1					#通告间隔秒数(心跳频率)
    authentication {				#定义认证信息,每个热备组保持一致
		auth_type PASS				#认证类型
--27行--修改，指定验证密码，主备服务器保持一致
        auth_pass 123456
    }
    virtual_ipaddress {				#指定群集vip地址
        192.168.116.200
    }
}
--36行--修改，指定虚拟服务器地址(VIP)、端口，定义虚拟服务器和Web服务器池参数
virtual_server 192.168.116.200 80 {
    delay_loop 6					#健康检查的间隔时间(秒)
    lb_algo rr						#指定调度算法，轮询(rr)
--39行--修改，指定群集工作模式，直接路由(DR)
    lb_kind DR
    persistence_timeout 50			#连接保持时间(秒)
    protocol TCP					#应用服务采用的是 TCP协议
--43行--修改，指定第一个Web节点的地址、端口
    real_server 192.168.116.80 80 {
        weight 1					#节点的权重
--45行--删除，添加以下健康检查方式
        TCP_CHECK {
			connect_port 80			#添加检查的目标端口
			connect_timeout 3		#添加连接超时(秒)
			nb_get_retry 3			#添加重试次数
			delay_before_retry 4	#添加重试间隔
		}
	}

	real_server 192.168.116.90 80 {		#添加第二个 Web节点的地址、端口
        weight 1
        TCP_CHECK {
			connect_port 80
			connect_timeout 3
			nb_get_retry 3
			delay_before_retry 4
		}
	}
##删除后面多余的配置##
}


systemctl start keepalived
ip addr show dev ens33				#查看虚拟网卡vip

(2)配置分发策略（#keepalived配置好后，可以不用再配ipvsadm 分发策略）

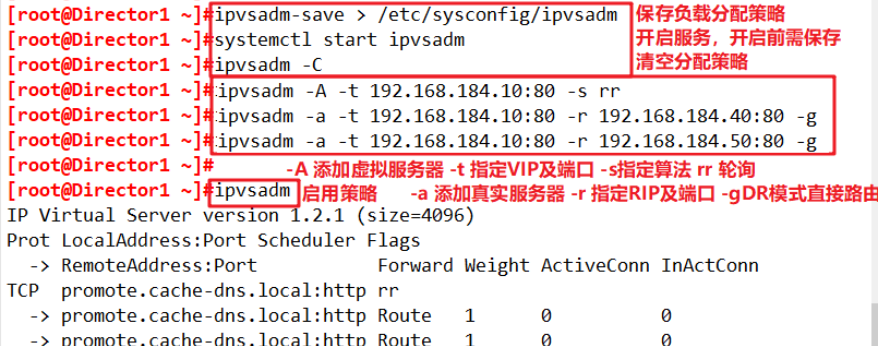

ipvsadm-save > /etc/sysconfig/ipvsadm
systemctl start ipvsadm

ipvsadm -C
ipvsadm -A -t 192.168.116.200:80 -s rr
ipvsadm -a -t 192.168.116.200:80 -r 192.168.116.80:80 -g
ipvsadm -a -t 192.168.116.200:80 -r 192.168.116.90:80 -g
ipvsadm

ipvsadm -ln
ipvsadm-save > /etc/sysconfig/ipvsadm

#如果没有vip的分发策略。则重启keepalived 服务

(3) 调整内核 proc 响应参数，关闭linux内核的重定向参数响应
vim /etc/sysctl.conf
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0

sysctl -p

?2.部署共享存储（NFS服务器：192.168.184.30)

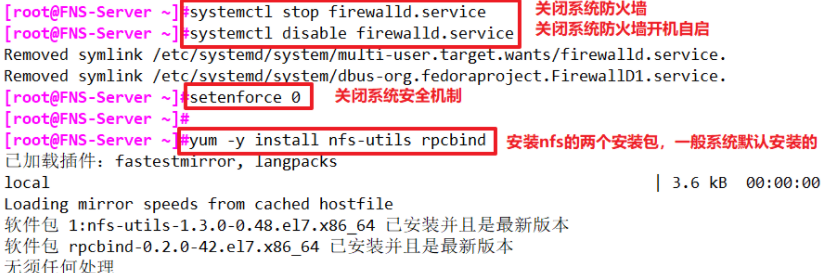

systemctl stop firewalld.service
systemctl disable firewalld.service
setenforce 0

yum install nfs-utils rpcbind -y

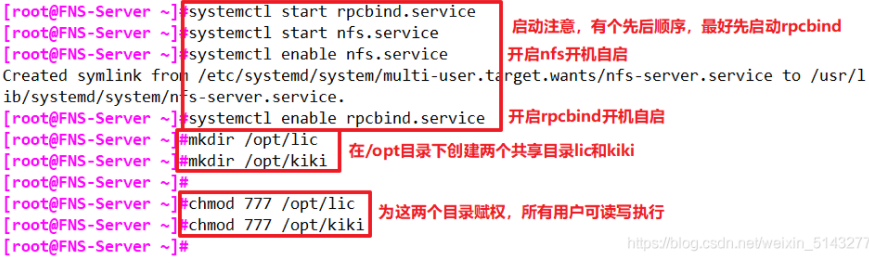

systemctl start nfs.service
systemctl start rpcbind.service
systemctl enable nfs.service
systemctl enable rpcbind.service

mkdir /opt/accp /opt/benet
chmod 777 /opt/accp /opt/benet

vim /etc/exports
/usr/share *(ro,sync)
/opt/accp 192.168.116.0/24(rw,sync)
/opt/benet 192.168.116.0/24(rw,sync)

--发布共享---
exportfs -rv

?3.配置节点服务器（192.168.116.80；192.168.116.90）

systemctl stop firewalld
setenforce 0

yum -y install httpd
systemctl start httpd

vim /etc/sysconfig/network-scripts/ifcfg-lo:0
DEVICE=lo:0
ONBOOT=yes
IPADDR=192.168.184.188
NETMASK=255.255.255.255

service network restart 或 systemctl restart network
ifup lo:0
ifconfig lo:0

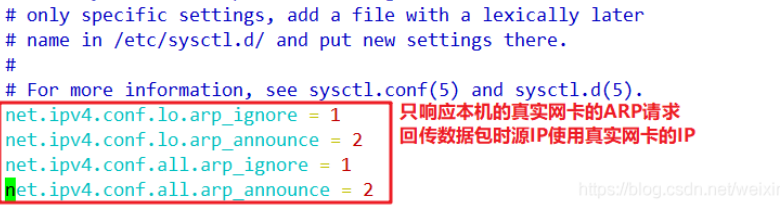

vim /etc/sysctl.conf

net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2

sysctl -p

?Web-Server1（192.168.184.40）

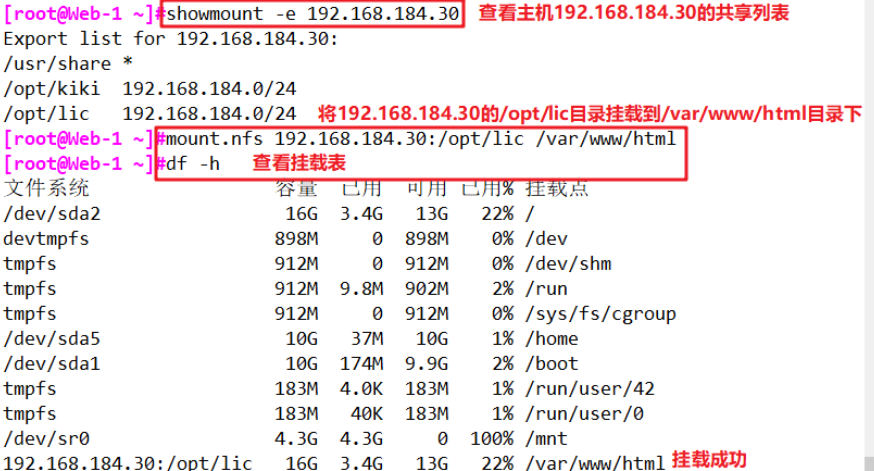

showmount -e 192.168.184.30
mount.nfs 192.168.184.30:/opt/lic /var/www/html

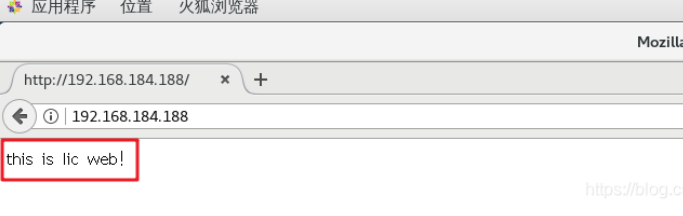

echo 'this is lic web!' > /var/www/html/index.html

?Web-Server2（192.168.184.50）

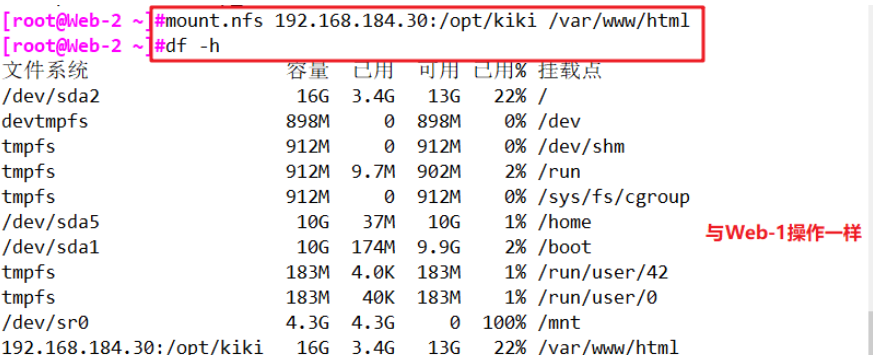

mount.nfs 192.168.184.30:/opt/kiki /var/www/html
echo 'this is kiki web!' > /var/www/html/index.html

4.配置keeplived（主、备DR服务器上都要设置）

cd /etc/keepalived/
cp keepalived.conf keepalived.conf.bak
vim keepalived.conf
......

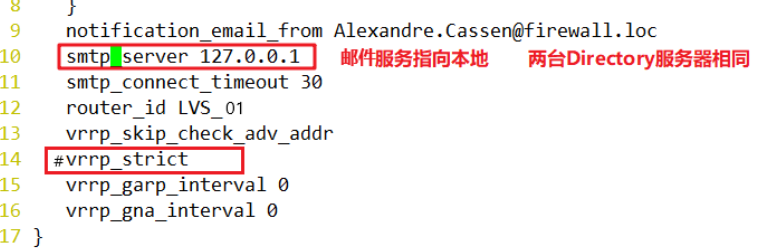

global_defs {						#定义全局参数
10行修改，邮件服务指向本地

smtp_server 127.0.0.1

12行修改，指定服务器（路由器）的名称，主备服务器名称须不同，主为LVS_01，备为LVS_02

router_id LVS_01

14行修改，vrrp_strict：严格遵守VRRP协议。下列情况将会阻止启动Keepalived：1. 没有VIP地址。2. 单播邻居。3. 在VRRP版本2中有IPv6地址。

#vrrp_strict						#加注释

}

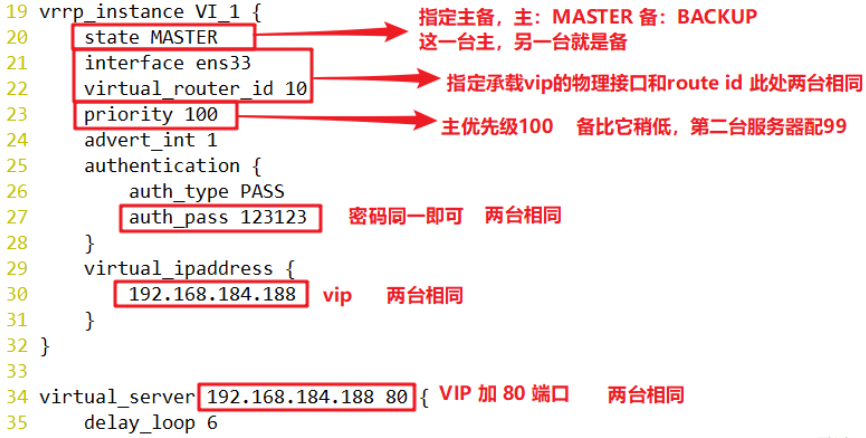

vrrp_instance VI_1 {				#定义VRRP热备实例参数

20行修改，指定热备状态，主为MASTER，备为BACKUP

state MASTER

21行修改，指定承载vip地址的物理接口

interface ens33

22行修改，指定虚拟路由器的ID号，每个热备组保持一致

virtual_router_id 10
23行修改，指定优先级，数值越大优先级越高，主为100，备为99

priority 100
advert_int 1					#通告间隔秒数(心跳频率)
authentication {				#定义认证信息,每个热备组保持一致
auth_type PASS				    #认证类型

27行修改，指定验证密码，主备服务器保持一致

auth_pass 123123
}

virtual_ipaddress {				#指定群集vip地址
192.168.184.188
}
}

34行修改，指定虚拟服务器地址(VIP)、端口，定义虚拟服务器和Web服务器池参数

virtual_server 192.168.184.188 80 {
delay_loop 6					#健康检查的间隔时间(秒)
lb_algo rr						#指定调度算法，轮询(rr)

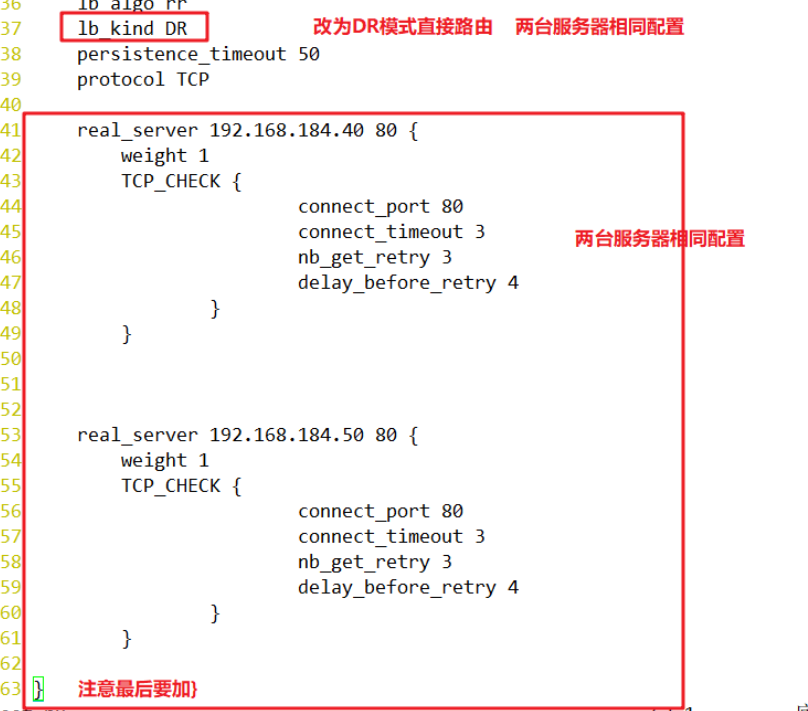

37行修改，指定群集工作模式，直接路由(DR)

lb_kind DR
persistence_timeout 50			#连接保持时间(秒)
protocol TCP					#应用服务采用的是 TCP协议

41行修改，指定第一个Web节点的地址、端口

real_server 192.168.184.40 80 {
weight 1						#节点的权重

43行删除，添加以下健康检查方式

	    TCP_CHECK {
		connect_port 80			#添加检查的目标端口
		connect_timeout 3		#添加连接超时(秒)
		nb_get_retry 3			#添加重试次数
		delay_before_retry 4	#添加重试间隔
	}
}

real_server 192.168.184.50 80 {		#添加第二个 Web节点的地址、端口
    weight 1
    TCP_CHECK {
		connect_port 80
		connect_timeout 3
		nb_get_retry 3
		delay_before_retry 4
	}
}
}

删除后面多余的配置

systemctl start keepalived
ip addr show dev ens33				#查看虚拟网卡vip
