[开发工具]安装Clion2021采用新的嵌入式工具完成LED点亮

一、Clion简介

1、Clion产品概述

Clion是一款专门开发C以及C++所设计的跨平台的IDE。它是以IntelliJ为基础设计的，包含了许多智能功能来提高开发人员的生产力。这种强大的IDE帮助开发人员在Linux、OS X和Windows上来开发C/C++,同时它还能使用智能编辑器来提高代码质量、自动代码重构并且深度整合Cmake编译系统，从而提高开发人员的工作效率。

2、Clion功能介绍

提供C及C++支持(包含C++11, libc++ 和Boost)，同时也支持JavaScript, XML, HTML 和CSS 。
跨平台：您可在64-bit Linux，OS X 以及64-bit Windows上使用它。
支持GCC、clang、MinGW、Cygwin 编译器以及 GDB 调试器。
CLion的智能编辑器能帮助开发人员更快地将代码补全，同时它还保持开发人员的代码格式化并符合配置编码的风格。使用此智能编辑器能快速选择代码块，还可以将代码重新排序。
代码分析功能：监控代码品质并提供快速修复让开发人员得以及时就地解决问题。

二、Clion详细安装过程（详解）

1、Clion下载安装

采用官网下载即可：https://www.jetbrains.com/zh-cn/clion/download/#section=windows

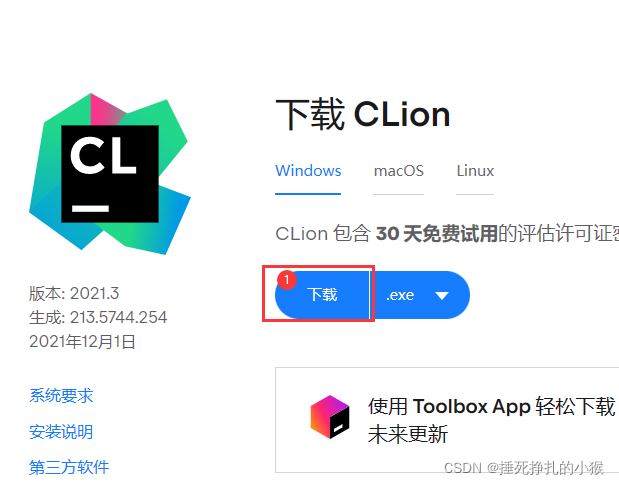

①官网下载
在这里插入图片描述

本人下载的是30天的教育版，也可以通过学生或者教师认证下载官方版，最好下载官方版本及最新的版本，因为其他版本可能有些功能不能使用。

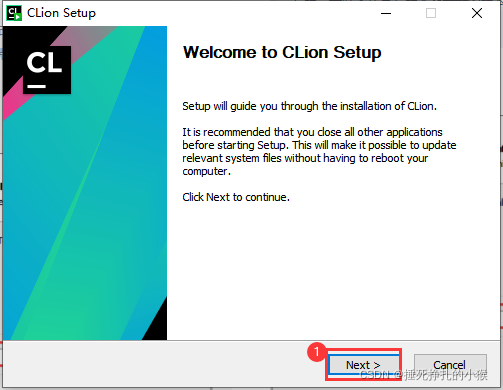

② 打开下载的Clion-2021.3，点击next
在这里插入图片描述

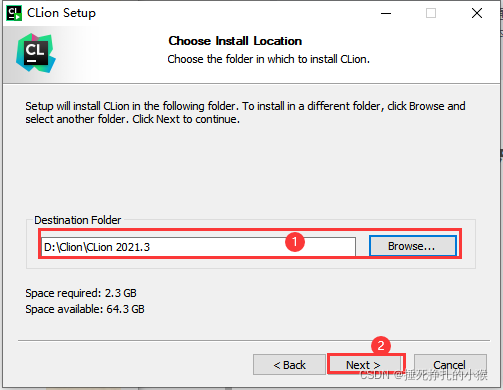

③选择安装路径，最好选择D盘

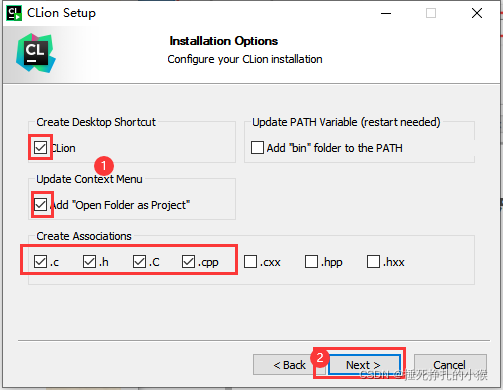

④ 选择如下安装选项

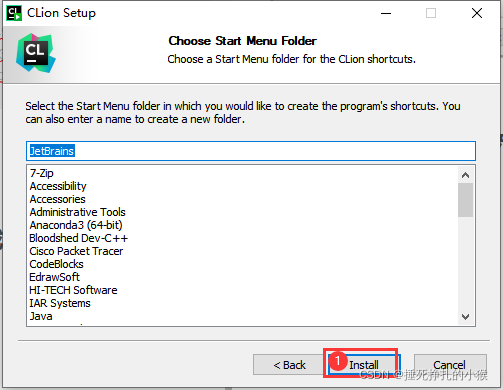

⑤ 点击install，进行安装

⑥ 安装完成

2、环境安装

(1)、安装配置 `arm-none-eabi-gcc`

① 官网下载：https://developer.arm.com/tools-and-software/open-source-software/developer-tools/gnu-toolchain/gnu-rm/downloads

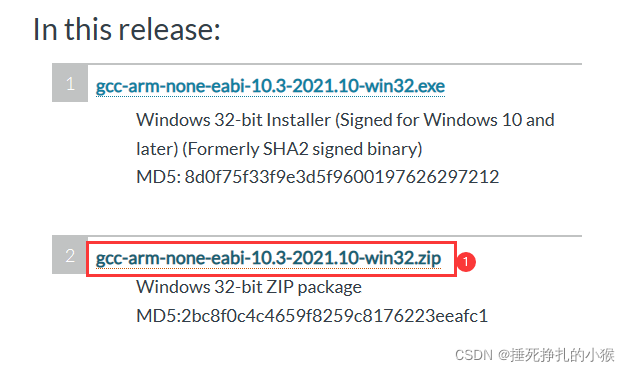

点击:gcc-arm-none-eabi-10.3-2021.10-win32.zip
在这里插入图片描述
② 进行安装，最好是安装在Clion的目录下

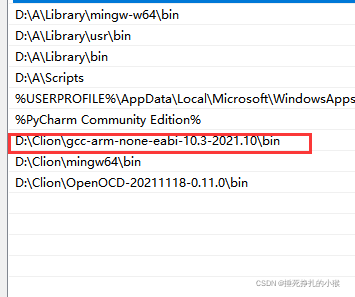

③ 添加环境变量
将安装目录下的bin文件夹添加到环境变量

④ 测试是否安装成功

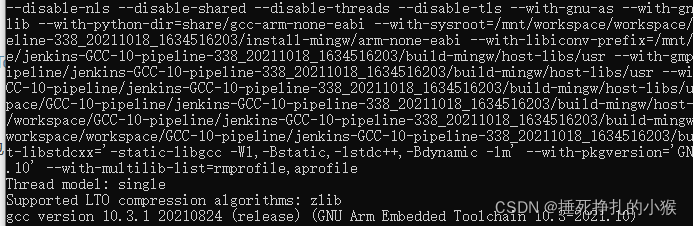

在windows命令行里输入语句：arm-none-eabi-gcc -v
正确结果展示：
在这里插入图片描述

(2)、安装配置安装配置 `MinGW`

①下载官网：
https://sourceforge.net/projects/mingw-w64/files/Toolchains%20targetting%20Win64/Personal%20Builds/mingw-builds/

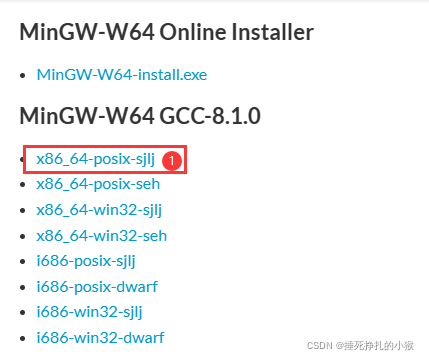

打开官网向下滑动，找到x86_64-posix-sjlj点击下载
在这里插入图片描述
并记住自己下载的存放路径，建议都存在Clion中，以便查找。

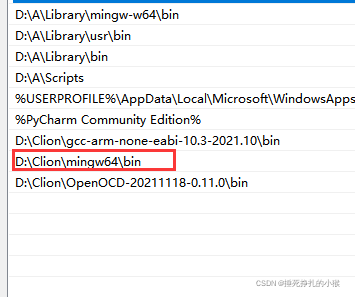

② 添加环境变量
将安装目录下的bin文件夹添加到环境变量：

(3)、安装配置`OpenOCD`

① 下载官网：
https://gnutoolchains.com/arm-eabi/openocd/

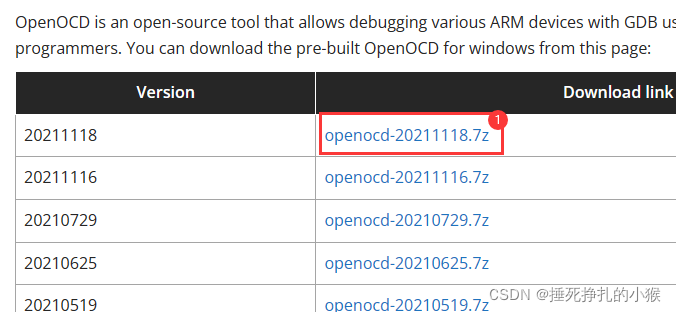

点击openocd-2021118.7z
在这里插入图片描述
并记住自己下载的存放路径，建议都存在Clion中，以便查找。

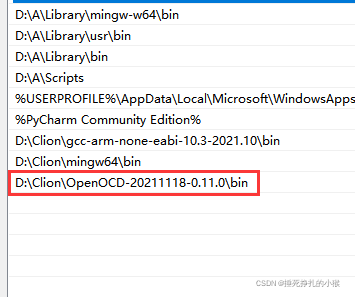

② 添加环境变量
将安装目录下的bin文件夹添加到环境变量：

三、采用Clion完成LED点亮

1、Clion配置

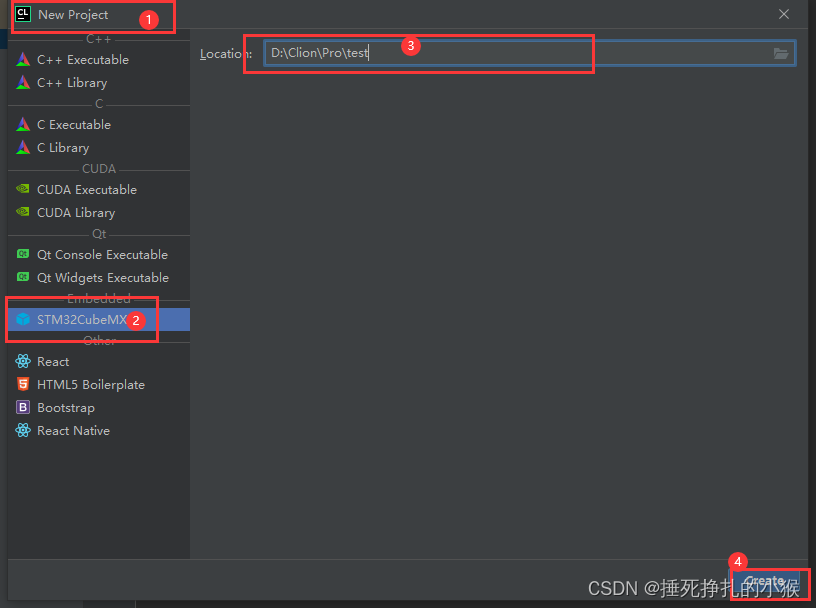

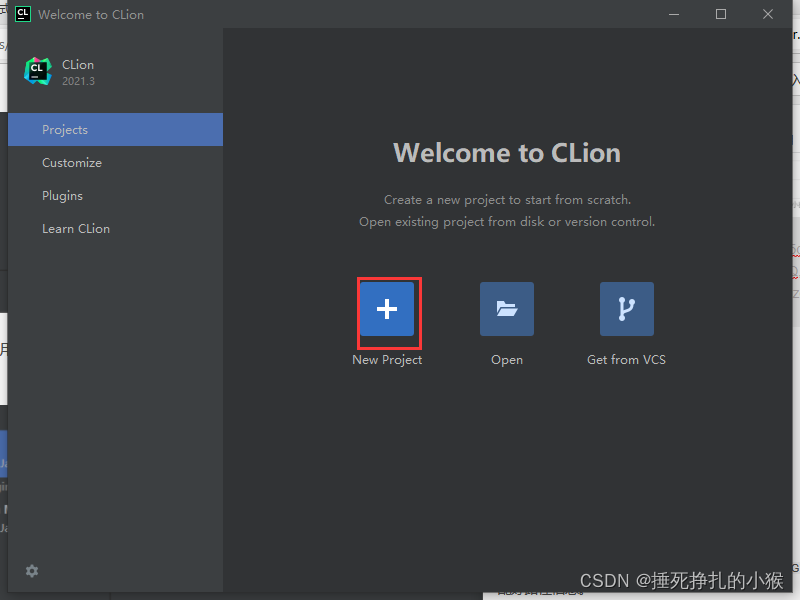

① 打开Clion，创建新工程
在这里插入图片描述
在这之前我们需要去获取它的登录账号，可以注册也可以使用github登录。
② 进入界面后`，选择存放路径并建立

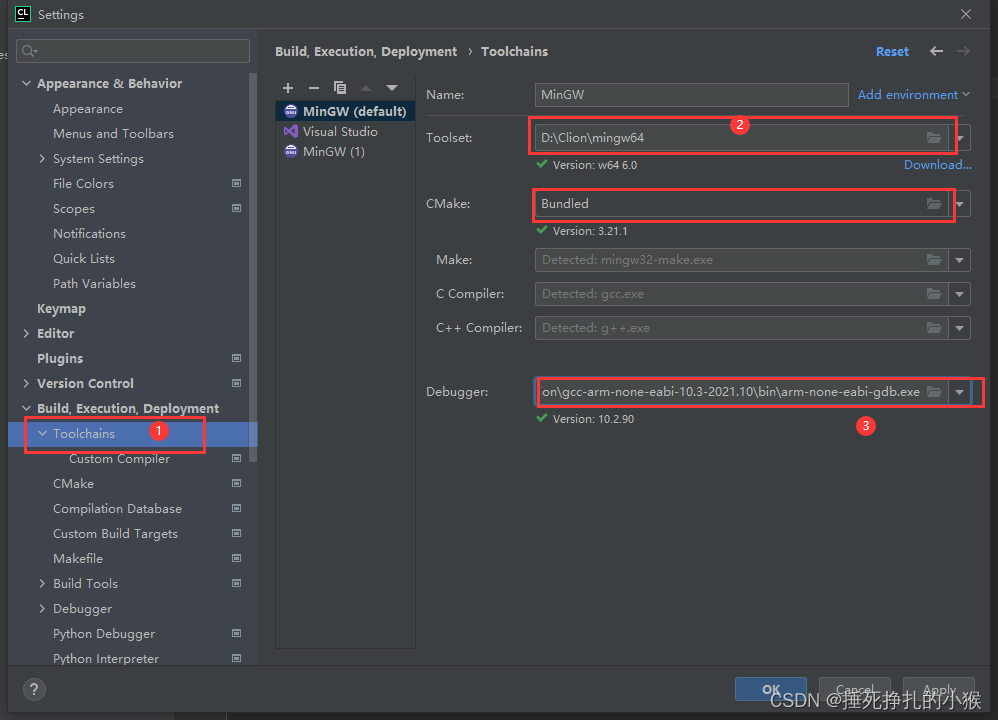

③ 选择 File->Settings->Build->Toolchains，添加 MinGW，右边会自动匹配好路径信息，ebugger选择arm-none-eabi-gcc 路径下bin文件夹中的arm-none-eabi-gdb.exe。
在这里插入图片描述

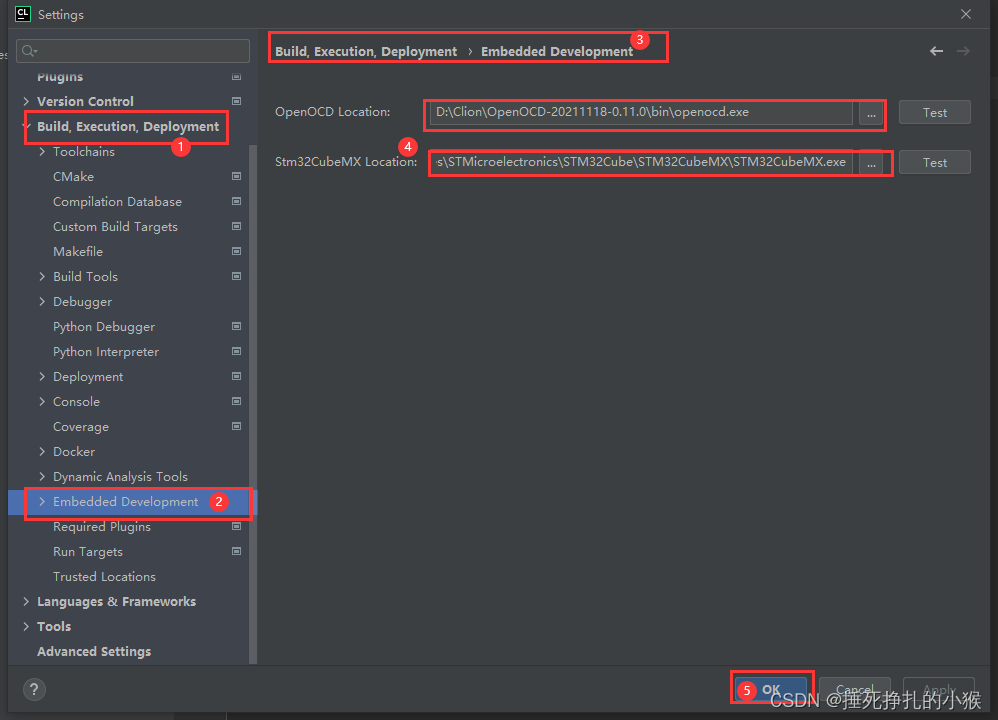

④ 选择 File->Settings->Build->Embedded Development，将右侧的 OpenOCD 文件目录转换到自己下载的位置,最后点击 Test.。
在这里插入图片描述
发现提示颜色为墨绿色，即代表配置成功。

2、创建工程结合STM32CubeMX

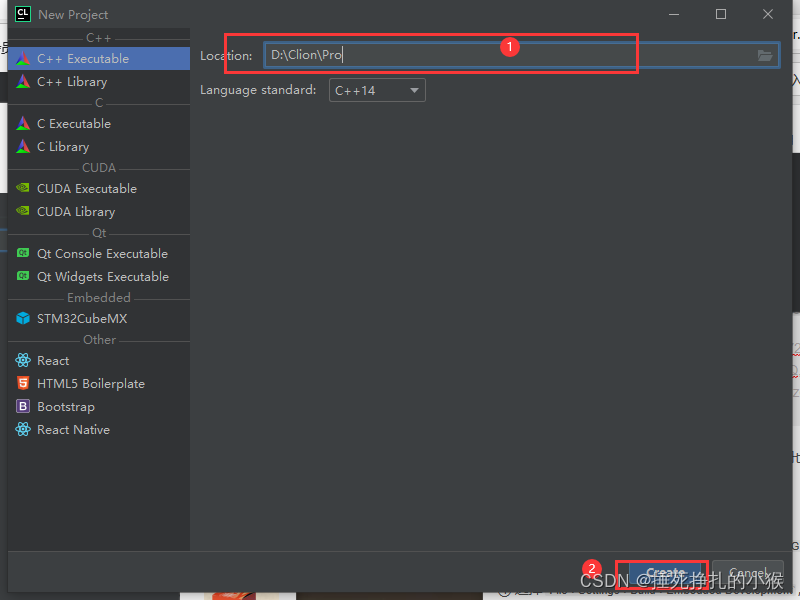

① 选择 STM32CubeMX，填写项目保存路径点击Create
在这里插入图片描述

② 点击Open with STM32CubeMX ，进入STM32CubeMX进行工程创建

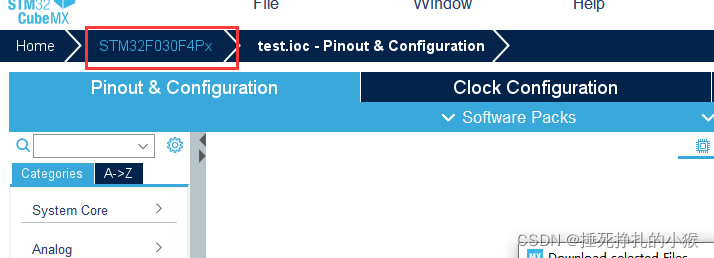

此时的步骤就和我们正常使用STM32CubeMX创建工程完成实验的步骤一样了。不同的是我们要选择的芯片是Stm32F103CT6，需要退到芯片界面重选。
在这里插入图片描述

可参考我之前的博客： STM32CubeMX的使用
③ 设置引脚

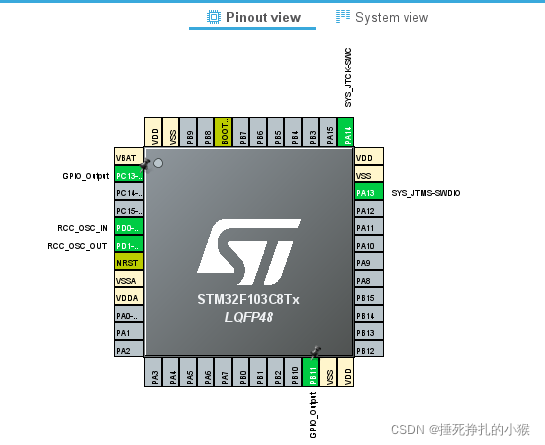

设置PC13 引脚为 GPIO_Output和PB11引脚为 GPIO_Output。
在这里插入图片描述

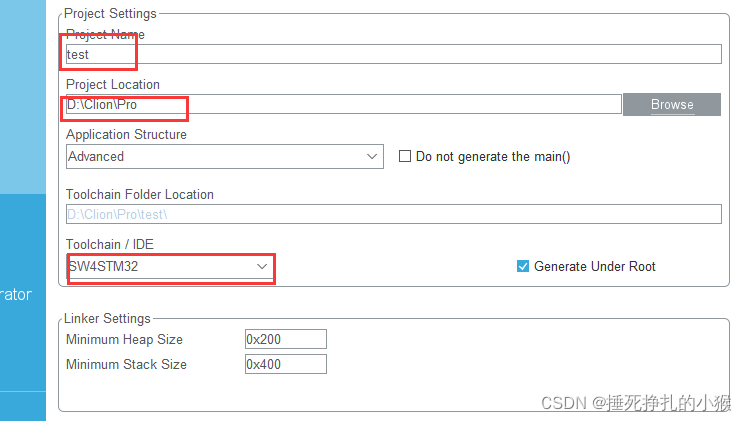

④ 命名工程
可命名为之前的文件名覆盖之前的.ioc文件（因为换芯片而创建了一个新的.ioc文件）。并在Toolchain/IDE选择SW4STM32

⑤回到Clion，因为我们要用Clion代替keil完成编译过程
在这里插入图片描述

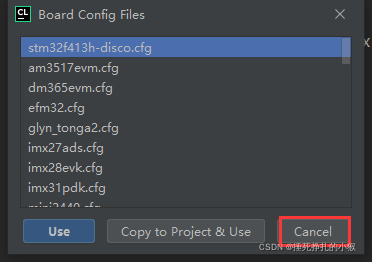

点击Cancel，这是开发板设置我们使用的是串口烧录。

3、添加代码

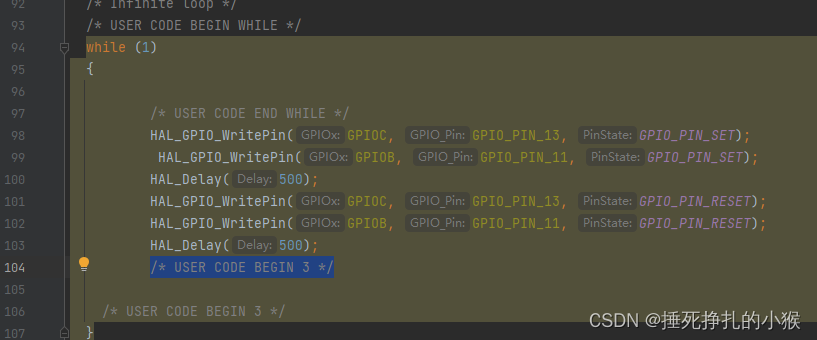

① 在Core/Src/main.c中添加代码
LED代码我们已经使用过很多次了，就不做阐述。
在这里插入图片描述
代码内容如下：

while (1)
  {

          /* USER CODE END WHILE */
          HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_SET);
           HAL_GPIO_WritePin(GPIOB, GPIO_PIN_11, GPIO_PIN_SET);
          HAL_Delay(500);
          HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_RESET);
          HAL_GPIO_WritePin(GPIOB, GPIO_PIN_11, GPIO_PIN_RESET);
          HAL_Delay(500);
          /* USER CODE BEGIN 3 */

    /* USER CODE BEGIN 3 */
  }

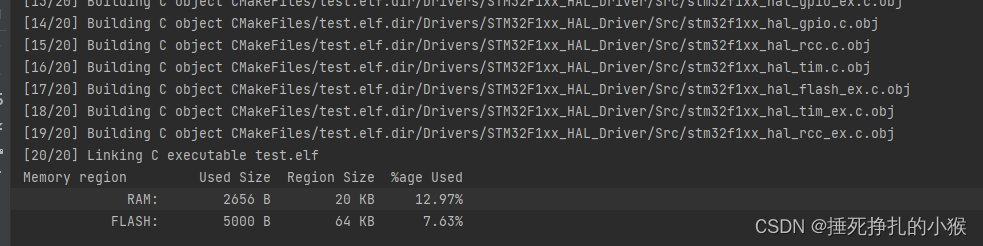

然后点击右上角的绿色小锤子进行编译，编译结果如下：
在这里插入图片描述

4、结果演示

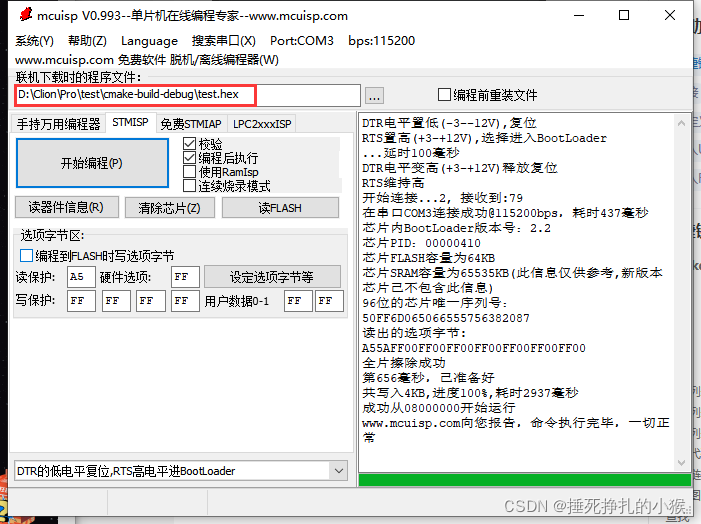

1、采用烧录工具烧录
.hex文件的位置在：Clion\Pro\test\cmake-build-debug\test.hex
在这里插入图片描述
2、实验结果
请添加图片描述

四、实验总结

本实验主要是进行Clion的安装及简单的LED点亮实验，让我们熟悉Clion的使用环境及过程。可以发现Clion还是挺方便的不用另外安装keil直接在Clion中的Cmake编译器进行编译，并且不用像keil一样配置其他参数就可以进行生成.hex文件，它的安装过程有些复杂，认真仔细就可以了。Clion是现在的主流编译软件，这是我第一次使用它，对于它的很多功能还都不太熟悉，它有如此强大且多的功能，以后可以不断地使用练习，跟上潮流。如有错误，请指正。
