[开发工具]OpenSceneGraph编译、安装、开发环境

济南友泉软件有限公司

目前，国内CAx(CAD/CAE/CAM)软件开发大都采用OpenCASCADE、VTK等开源软包作为CAx前后处理器的技术原型：OpenCASCADE提供了丰富的几何造型相关的算法实现；VTK则提供了强大而实用的科学计算后处理相关的算法实现。

但是，长期以来，OpenCASCADE、VTK等开源库的图形渲染在性能、质量等方面并不尽如人意。因此，像是三维几何建模软件FreeCAD的图形渲染既没有采用OpenCASCADE的渲染引擎，也没有采用VTK的渲染引擎，而是使用了OpenInventor (具体来说是Coin3D)。

基于以上原因，需要探索能够满足行业需求的、专业化的图形渲染引擎。这就是笔者研究OpenSceneGraph为代表的图形渲染引擎的最主要的原因。

OpenSceneGraph是一个跨平台的开源图形开发包，它为诸如飞行器仿真，游戏，虚拟现实、科学计算可视化等高性能图形应用程序开发而设计。它基于场景图的概念，它提供一个在OpenGL之上的面向对象的框架，从而能把开发者从实现和优化底层图形的调用中解脱出来，并且它为图形应用程序的快速开发提供很多附加的实用工具。

本文详细描述WIndows 10下使用Visual Studio 2019编译OpenSceneGraph 3.6.5的操作流程。

零、环境配置

操作系统	WIndows 10 64bit
编译器	Visual Studio 2019 Community Edition
Git	2.29.1
CMake	3.15.0-rc2
OpenScenGraph	3.6.5
工作目录	D:\YouQuan\CaeFrameworks\OpenSceneGraph

一、编译第三方库

OpenSceneGraph部分插件依赖于zlib、libpng、libjpeg、libtiff、GLUT、GIFLIB、cURL等第三方库，因此需要首先完成这些第三方依赖库的编译。

需要指出的是，针对某些特定平台，OpenSceneGraph Dependencies官网已经提供了这些第三方依赖包。

1.1 获取项目构建文件

cd D:\YouQuan\CaeFrameworks\OpenSceneGraph
git clone https://github.com/bjornblissing/osg-3rdparty-cmake.git
cd ./osg-3rdparty-cmake/
git checkout -b v1.0 v1.0

1.2 获取代码

切换到D:\YouQuan\CaeFrameworks\OpenSceneGraph\3rdparty目录,按以下方法拉取第三方库源码

zlib	1.2.11	git clone --depth 1 --single-branch --branch v1.2.11 https://github.com/madler/zlib.git zlib
libpng	1.6.37	git clone --depth 1 --single-branch --branch v1.6.37 git://git.code.sf.net/p/libpng/code.git libpng
libjpeg		下载libjpeg http://www.ijg.org/files/jpegsr9d.zip 解压jpegsr9d.zip 将jpegsr9d重命名为libjpeg
libtiff	4.2,0	git clone --depth 1 --single-branch --branch v4.2.0 https://gitlab.com/libtiff/libtiff.git tiff
FreeType	2.10.4	git clone --depth 1 --single-branch --branch VER-2-10-4 git://git.sv.nongnu.org/freetype/freetype2.git freetype
GLUT		git clone https://github.com/markkilgard/glut.git glut cd ./glut git reset --hard 8cd96cb440f1f2fac3a154227937be39d06efa53
GIFLIB	5.2.1	git clone --depth 1 --single-branch --branch 5.2.1 https://git.code.sf.net/p/giflib/code.git giflib
cURL	7.76.1	下载 cURL https://curl.se/download/curl-7.76.1.zip 解压curl-7.76.1.zip 重命名curl-7.76.1为curl

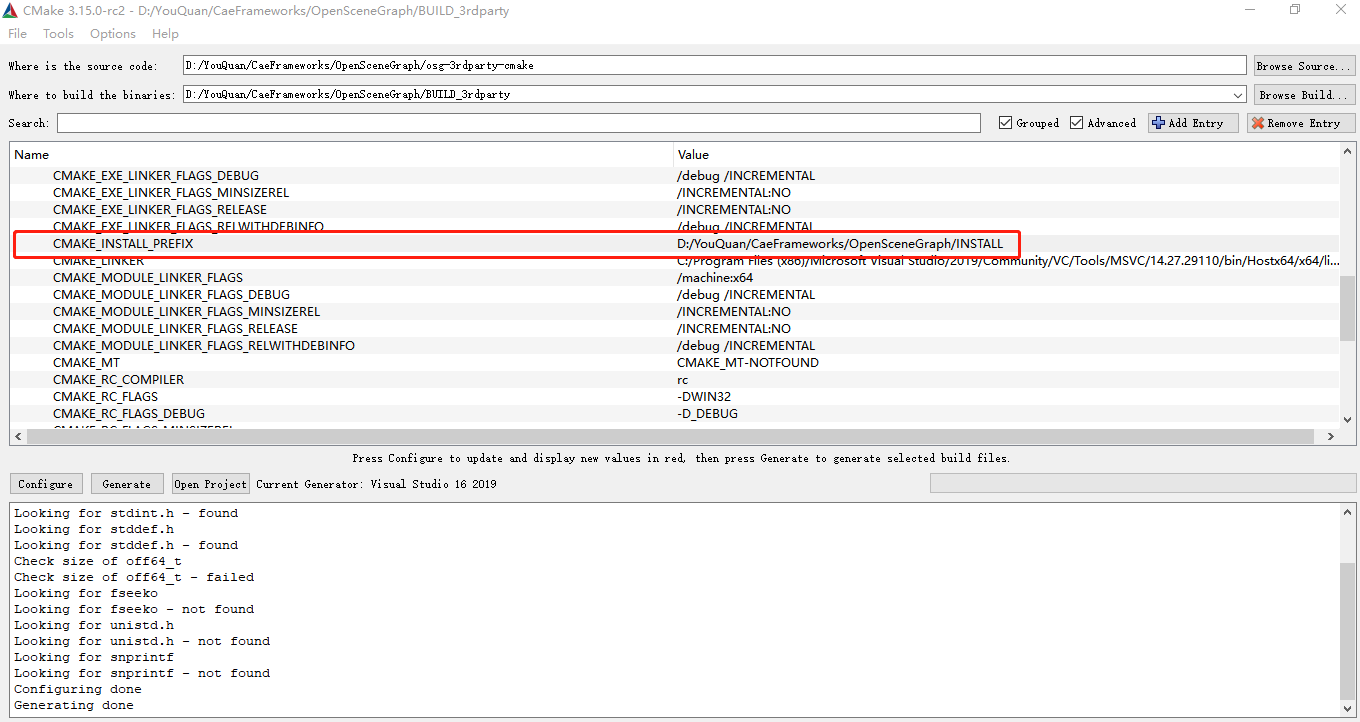

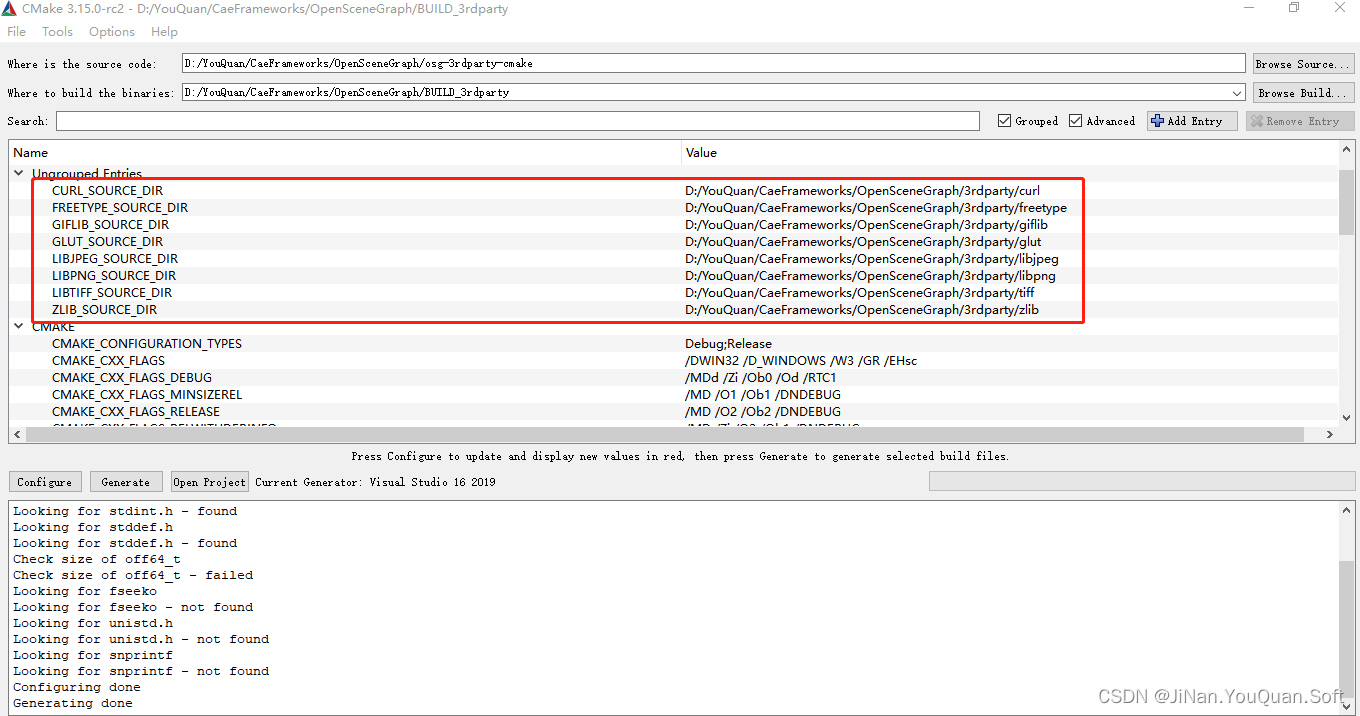

1.3 构建项目

1.4 编译、安装

在Visual Studio 2019中构建"ALL_BUILD"项目完成编译；构建"INSTALL"项目完成安装。

二、编译OpenSceneGraph

2.1 拉取代码

cd D:\YouQuan\CaeFrameworks\OpenSceneGraph
git clone https://github.com/openscenegraph/OpenSceneGraph.git
cd ./OpenSceneGraph/
git checkout -b OpenSceneGraph-3.6.5 OpenSceneGraph-3.6.5

2.2 构建项目

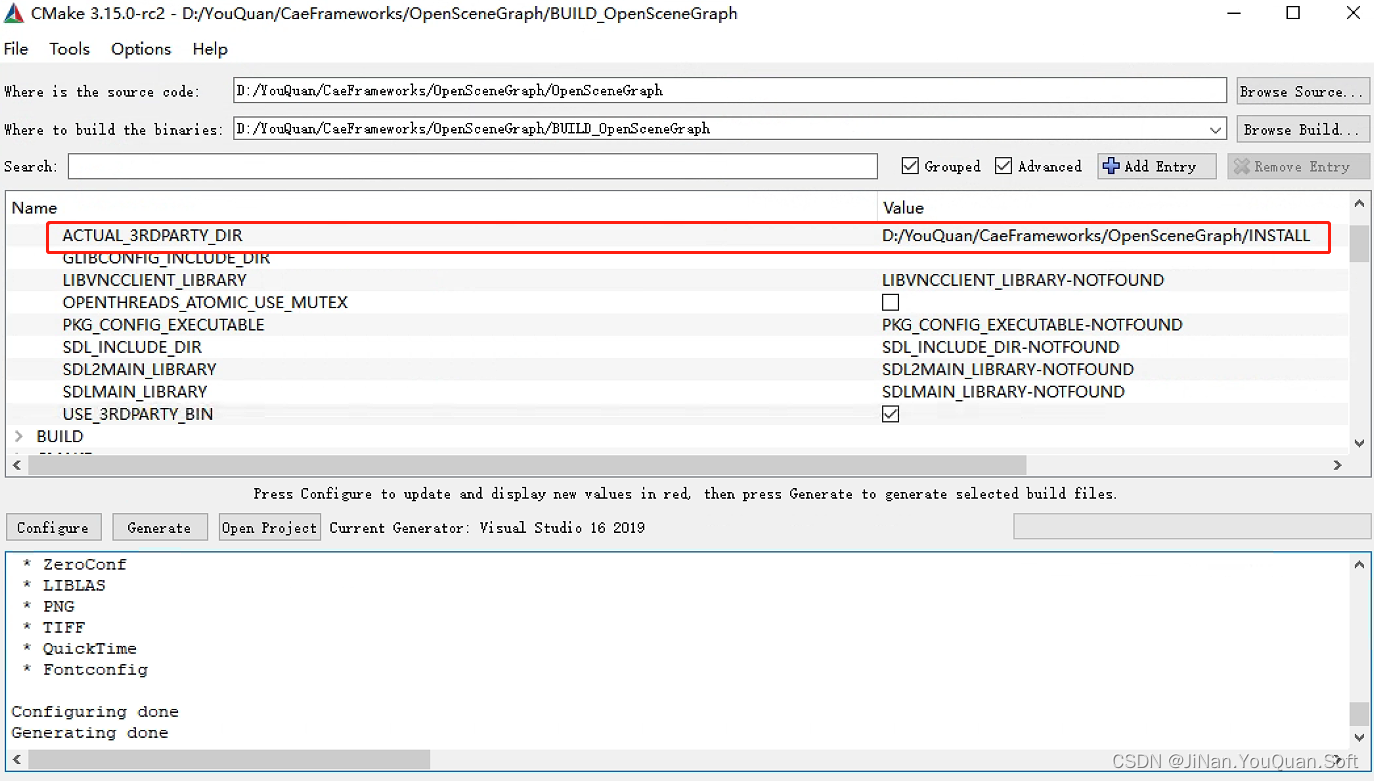

配置"ACTUAL_3RDPARTY_DIR"为“D:\YouQuan\CaeFrameworks\OpenSceneGraph\INSTALL”

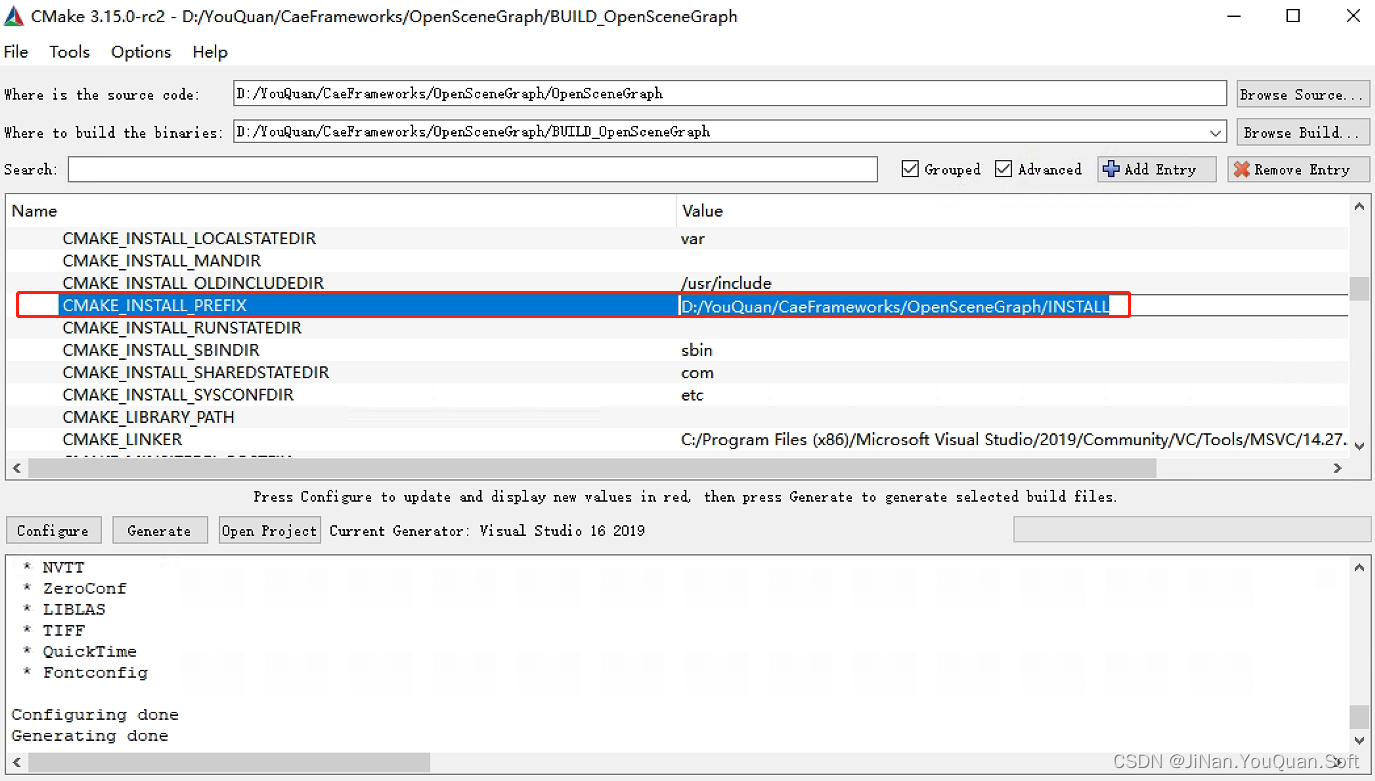

配置“CMAKE_INSTALL_PREFIX”为"D:\YouQuan\CaeFrameworks\OpenSceneGraph\INSTALL"?

2.3 编译安装

构建“ALL_BUILD”项目，可能会出现编译“Plugin curl”报如下错误，

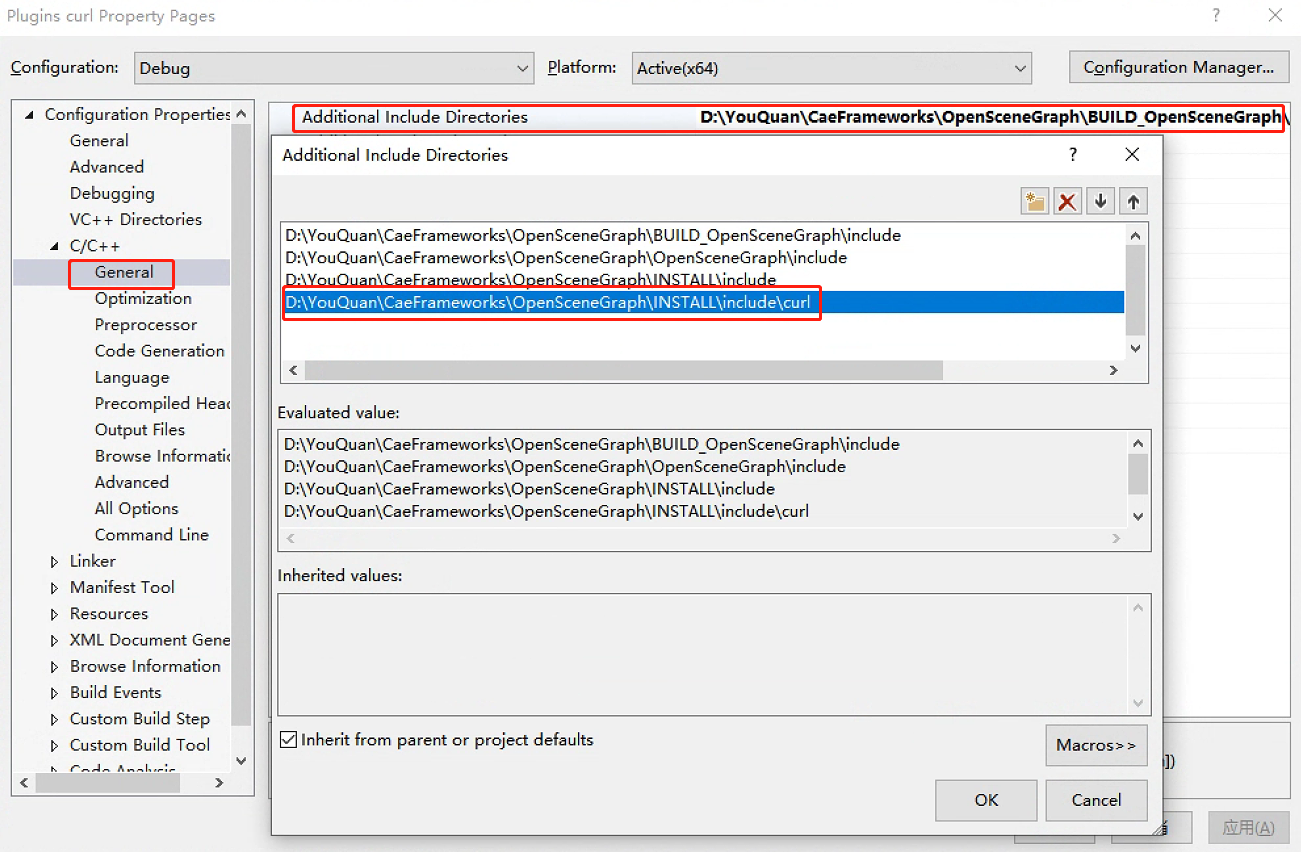

解决方法是将"D:\YouQuan\CaeFrameworks\OpenSceneGraph\3rdparty\curl\include"下的文件拷贝到"D:\YouQuan\CaeFrameworks\OpenSceneGraph\INSTALL\include\curl"，然后修改"Plugin curl"工程属性，添加"D:\YouQuan\CaeFrameworks\OpenSceneGraph\INSTALL\include\curl"头文件搜索路径。
