简介：
Plant UML，基于graphviz的一款绘图工具，它本质上是也算一门可以快速画图的设计语言，学习起来也很方便。可以在下面网站中体验一下：Open-source tool that uses simple textual descriptions to draw beautiful UML diagrams.
http://plantuml.com/目前很多网站的安装方法残缺不全，给本地环境部署带来一系列困难。
部署：
环境：WIN10（linux环境也可参考下述逻辑），安装步骤如下：
1 JRE Java运行环境 （下载见本文网盘链接）
2 Graphviz 是绘图的关键工具 （下载见本文网盘链接）
3 VScode（自行安装）
3 PlantUML VScode插件（自行安装）（Alt+D调出）
安装顺序无要求，JRE，Graphviz安装完成后需要配置环境变量（我的电脑-属性-高级系统设置-|path，将JRE，Graphviz的安装目录加入即可）
阿里云盘分享
测试：

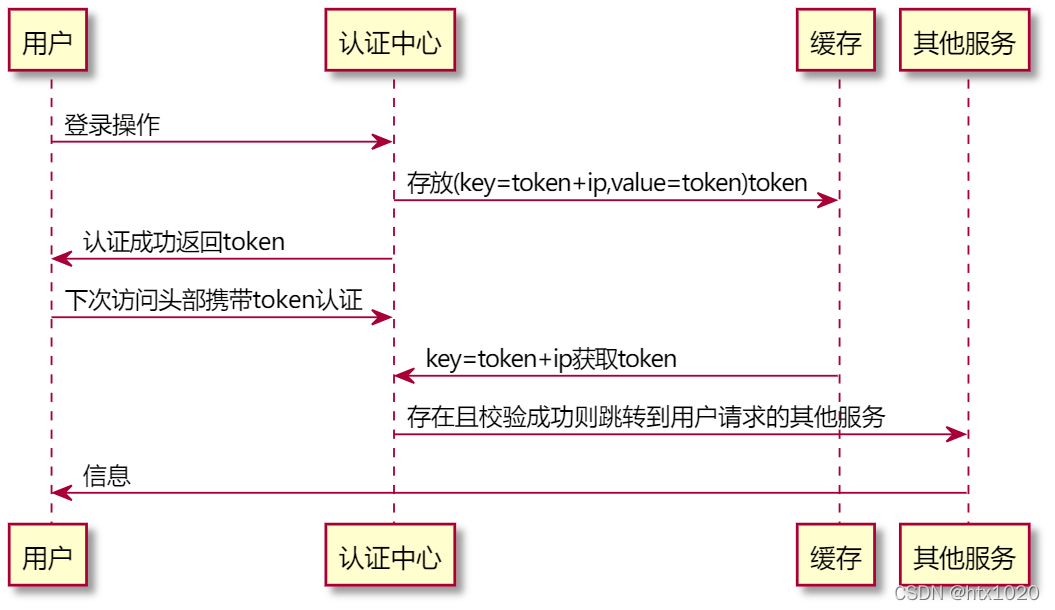

新建文件xxxx.puml，编辑内容如下：
@startuml
用户 -> 认证中心: 登录操作
认证中心 -> 缓存: 存放(key=token+ip,value=token)token
用户 <- 认证中心 : 认证成功返回token
用户 -> 认证中心: 下次访问头部携带token认证
认证中心 <- 缓存: key=token+ip获取token
其他服务 <- 认证中心: 存在且校验成功则跳转到用户请求的其他服务
其他服务 -> 用户: 信息
@enduml即可测试环境部署效果。
官方指导手册如下：（中文）
