说明

这是我的第一个博客，之前也一直不敢写，本人能力有限，怕写错，误导一批新手。也很久没有较深入的开发ObjectARX了，最近一两年都在搞桌面客户端和服务端了。这次借疫情呆在家，公司也想做一个新项目之际，暂且先不管这项目能否批下来，又或者以后我还负不负责，希望此篇文章能开个好头。

背景目的

背景就不说了（后面有关项目或公司机密的都不会说明），说说目标吧，能够适应各种cad:AutoCAD、BricsCAD、中望、浩辰等等。每种cad都有自己的SDK，我们主要以两种为代表AutoCAD和BricsCAD来讲解。另外对于大型项目而言，底层开发语言优先选择C++，负责自定义实体和一些复杂算法。向上兼容C#、VB.Net等。整体程序目录应该如下:

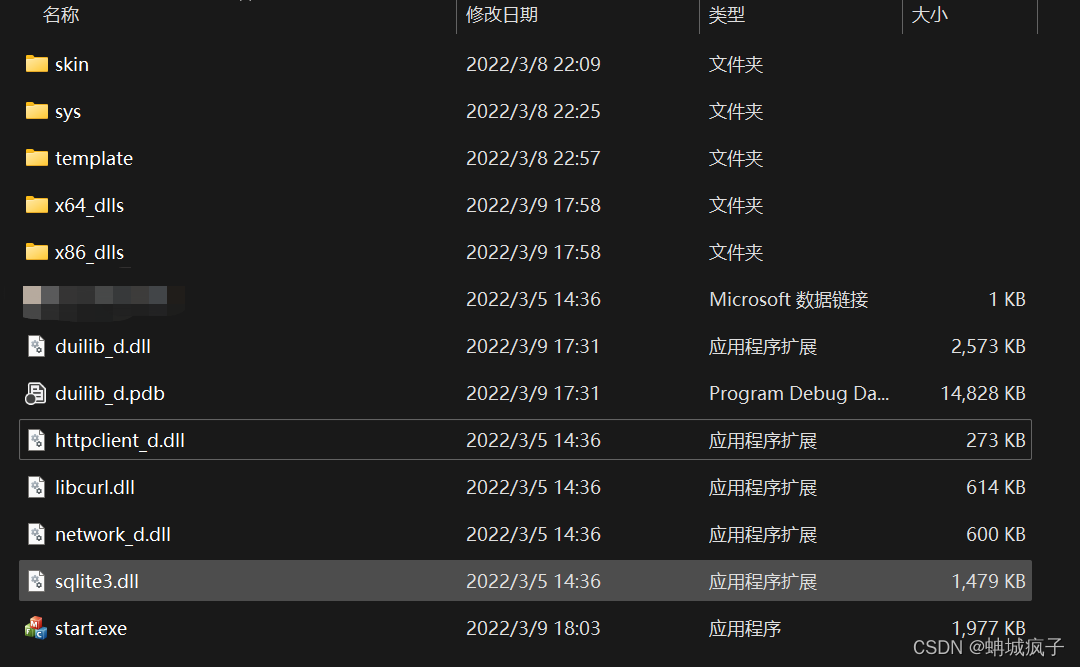

程序主目录
sys目录下面的arx子目录

环境搭建

比较基础的关于ObjectARX的环境搭建，网上应该有很多资料，这里不赘述了。主要的就是去官网下载SDK和安装向导。记住安装向导C++和C#是分开的，这里附上一个链接，页面最底部应该就是向导了。ObjectARX和Wizards.msi
另外关于cad和visual studio的版本对应，可参照版本对应

c++

通过向导生成的工程后

变更编译选项，团队项目编译一定要进行统一，譬如Debug_R21、Release_R21等，同时说明Debug、Release和sdk版本。不过我用向导生成后，发现Debug和Release的预编译器是共用的，也就是说，改Release同时会更改Debug，这会给项目带来不便，有时我们需要在Debug的项目中输出一些临时信息。打开项目的.vcxproj文件，如下两行：

<PreprocessorDefinitions Condition="'$(Platform)'=='x64'">_WIN64;%(PreprocessorDefinitions)</PreprocessorDefinitions>
<PreprocessorDefinitions Condition="'$(UseOfMfc)'=='Dynamic'">_AFXEXT;_ALLOW_RTCc_IN_STL;%(PreprocessorDefinitions)</PreprocessorDefinitions>

更改为：

 <PreprocessorDefinitions Condition="'$(Configuration)|$(Platform)'=='Debug|x64'">_WIN64;_AFXEXT;_ALLOW_RTCc_IN_STL%(PreprocessorDefinitions)</PreprocessorDefinitions>
 <PreprocessorDefinitions Condition="'$(Configuration)|$(Platform)'=='Release|x64'">_WIN64;_AFXEXT;_ALLOW_RTCc_IN_STL;NDEBUG;%(PreprocessorDefinitions)</PreprocessorDefinitions>

其实它本身这方面的工程文件配置很凌乱，Debug和Release全在一个ItemDefinitionGroup节点里面。这里我就给它重新改写了：

<ItemDefinitionGroup Condition="'$(Configuration)|$(Platform)'=='Debug_ARX21|x64'">
  </ItemDefinitionGroup>
  <ItemDefinitionGroup Condition="'$(Configuration)|$(Platform)'=='Debug_BRX21|x64'">
  </ItemDefinitionGroup>
  <ItemDefinitionGroup Condition="'$(Configuration)|$(Platform)'=='Release_ARX21|x64'">
  </ItemDefinitionGroup>
  <ItemDefinitionGroup Condition="'$(Configuration)|$(Platform)'=='Release_BRX21|x64'">
  </ItemDefinitionGroup>

需要把输入目录和中间临时目录改写到固定的路径，提交代码时记得别提交这些临时文件。
添加公共库和头文件、第三方库和头文件等
对于managed的项目（供.net调用)，记得添加AdditionalUsingDirectories。这里我们使用了代码引用cad的dll文件，使用这种方法，会有下面问题：

对于AutoCAD，先包含"arxHeaders.h"，sdk会自动包含managed的部分接口，而这时<accoremgd.dll>等还未引用，导致编译失败。所以"arxHeaders.h"要放到后面。
对于BricsCAD，是没有限制的，但我们依靠BRX自带的__BRX宏就不可用了，需要我们在预处理自己定义。

#ifdef __BRX
#include "arxHeaders.h"
#using <brxmgd.dll>
#using <td_mgd.dll>
#include "util/type_mgd_brx.h"
#else
#using <accoremgd.dll>
#using <acdbmgd.dll>
#using <acmgd.dll>
#include "arxHeaders.h"
#include "util/type_mgd_arx.h"
#endif

.net

通过向导生成项目后

需要把输入目录和中间临时目录改写到固定的路径，提交代码时记得别提交这些临时文件。
引用改为程序相对目录的dll，“Copy Local"改为"false”。

启动程序

我们适配了多版本cad，那么我们应该也要有个启动器能够选择不同cad进行启动和自动加载arx插件。

界面，采用了duilib这个库，网上有很多版本，这里附一个我认为比较通用小巧的duilib。当然也可以使用qt，我目前也在评估使用qt的好处和坏处，甚至是cad里面也在思考是否可用qt。
自动加载，使用的是cad的自动加载机制。在arx子目录下面有加载文件，AutoCAD是ACAD.RX， BricsCAD的是autoload.rx。

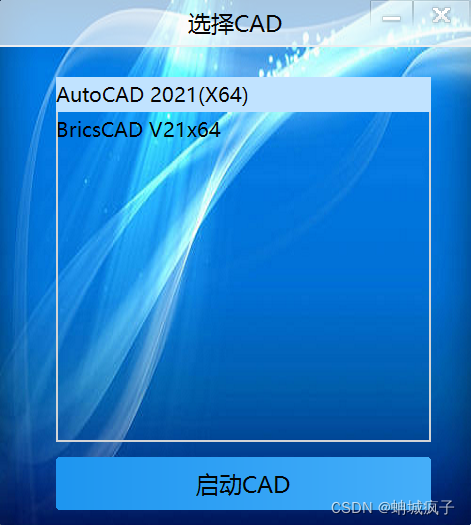

启动程序会通过注册表获取本机已经安装的cad版本，然后和程序已开发的cad版本进行匹配，显示到程序列表。
