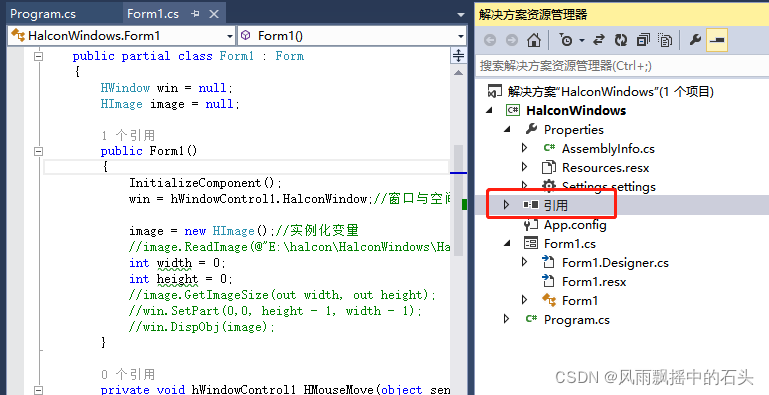

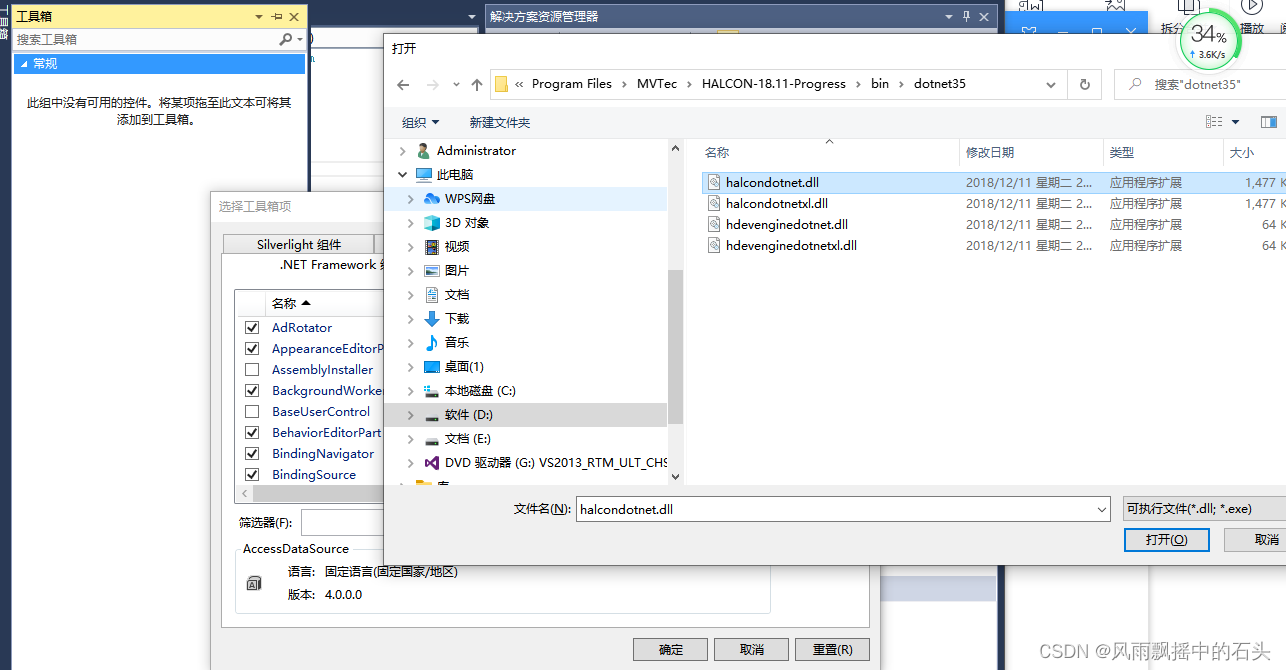

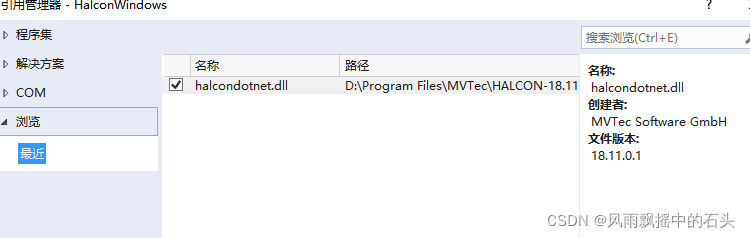

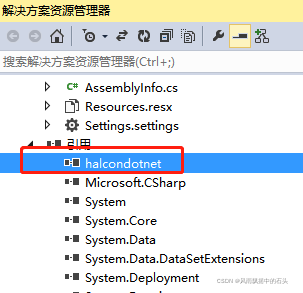

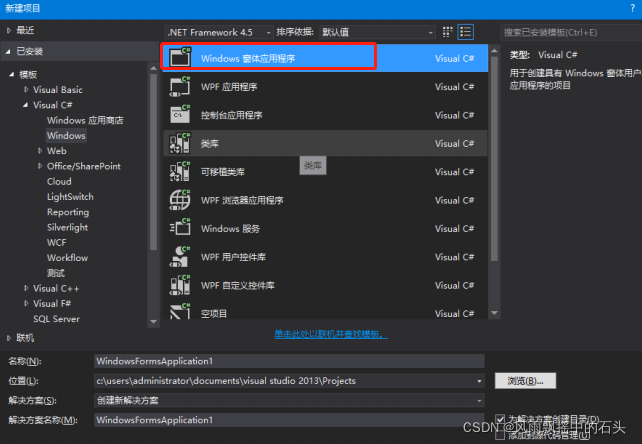

显示图像C#与 Halcon 联合编程: 1、调用 Halcon 图像处理数据库,是否调用成功,是利用 Halcon图像显示控件—能否正确显示图像进行判断。 如何利用 C#与 Halcon 联合编程 调用 Halcon 图像显示控件来显示图像。 1.创建 C#项目,创建 Windows 窗体应用程序。 2.项目中引用 Halcon 的 DLL 文件。鼠标右键单击“引用”–“添加引用 2.1弹出 引用管理器 点击下方 “浏览”按钮。选择 Halcon 安装目录下 halcondotnet.dll文件,点击添加–确定。 3.添加 halcon 图像显示控件。 Visual Studio 左侧点击“工具箱”,空白区域点击鼠标右键,选择“选择项”。在".NET Framework 组件“页中点击”浏览“按钮,同样添加刚刚引用那个 halcondotnet.dll 文件。

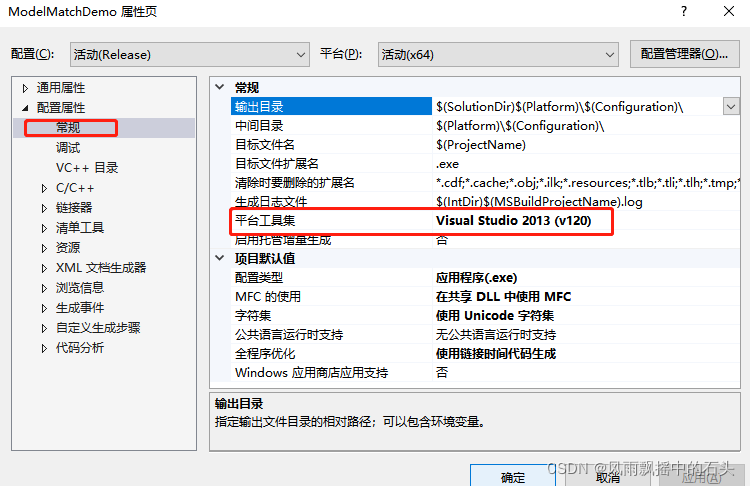

4、异常处理 4.1、fatal error C1083: 无法打开包括文件: “Halcon.h”: No such file or directory 这个文件是有包括的。但编译时报错。解决方法1:debug模式改为release模式就好了。 4.2、error MS8020 Build tools v140 cannot be found解决办法 将 "项目——属性——配置属性——常规——平台工具集” 选项更改为你所用的VS版本平台集的选项即可,如用VS2013,便将其更改为v120的,v140应为VS2015/2017版本的平台工具集;如下图所示: 4.3下列控件已成功添加到工具箱中,但未在活动设计器中启用 当前工程.NET的目标框架太低。解决办法:右键工程—点击“属性”–进入回击“应用程序”----界面里有一个“目答标框架”,默认的应该是“.NETFramework 2”,改成NET Framework 4 4.5就行了。

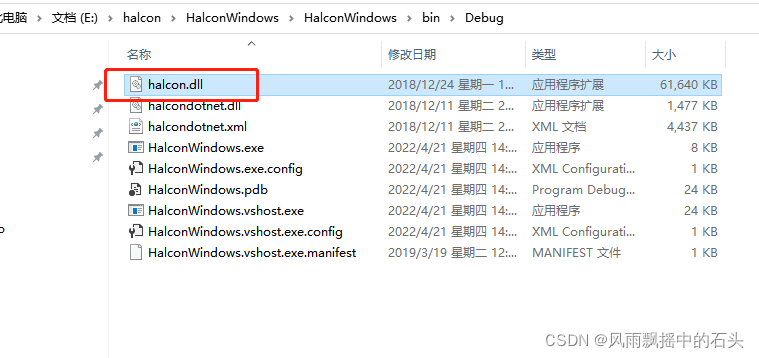

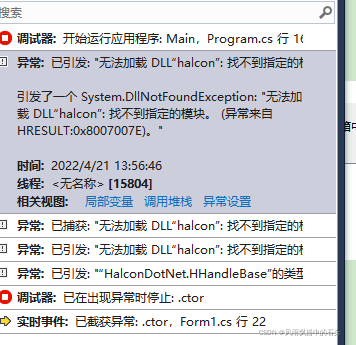

4.4 没有halcon DLL文件放置位置: (1)项目文件夹下的…/bin/Debug/ (2)系统文件夹下的C:/WINDOWS/system32 拷贝如下图 5 ok using System; using System.Collections.Generic; using System.ComponentModel; using System.Data; using System.Drawing; using System.Linq; using System.Text; using System.Threading.Tasks; using System.Windows.Forms;
using HalconDotNet;
namespace HalconWindows { public partial class Form1 : Form { HWindow win = null; HImage image = null;
public Form1()
{
InitializeComponent();
win = hWindowControl1.HalconWindow;//窗口与空间进行关联
image = new HImage();//实例化变量
image.ReadImage(@"E:\halcon\HalconWindows\HalconWindows\metal-parts\bracket_tilted_01.png");
int width = 0;
int height = 0;
image.GetImageSize(out width, out height);
win.SetPart(0,0, height - 1, width - 1);
win.DispObj(image);
}
private void hWindowControl1_HMouseMove(object sender, HalconDotNet.HMouseEventArgs e)
{
}
private void Form1_Load(object sender, EventArgs e)
{
}
}
}
错误 1 error C1083: 无法打开包括文件: “Halcon.h”: No such file or directory e:\halcon\modelmatchdemo\modelmatchdemo\HalconCpp.h 32 1 ModelMatchDemo D:\Program Files\MVTec\HALCON-18.11-Progress\include
项目–属性–c+±-附加属性
|
