UBIFS文件系统（三）

ubifs文件系统为异地更新，数据总是写到日志区中，只有当page cache中的数据达到一定条件时，才会将日志区的文件数据同步到flash。将日志区的内容同步到flash的操作称之为commit，本文主要对ubifs的commit过程进行描述。commit过程由函数do_commit实现：将处于内存空间中的wbug、log、TNC以及LPT等数据结构依此写回flash，并释放脏数据占据的flash空间，具体参见do_commit的如下函数：

ubifs_wbuf_sync

依次将各个journal head（DATA、BASE、GC）对应的wbuf写回到flash，对于还未填满的wbuf（即wbuf->avail > 0），将其剩余的空间全部填充为0再写回flash。

ubifs_gc_start_commit

与ubifs_gc_end_commit成对使用，完成脏LEB的回收。对于分属不同类别的LEB执行不同的回收策略：

freeable_list：unmap LEB并更新LPT，同时修改LEB的属性并重新对其进行归类
frdi_idx_list：将链表中的元素挂接到c -> idx_gc链表，并将其标记为可unmap(并未执行实际的unmap操作)，将LEB以unmap之后的状态对LPT进行更新并且重新归类。

属于frdi_idx_list中的LEB不能够直接进行unmap而只是将其标记为可unmap的原因为：frdi_idx_list中的LEB存储的是TNC中被新的索引节点所替换而被标记为脏的索引节点，此时在新的索引节点还未写入到flash之前，不能够将存储脏索引节点的LEB进行unmap操作，否则当在新索引节点写入flash之前，脏索引节点所属LEB被unmap之后发生异常掉电，存储于flash中的索引节点将会缺失导致无法在内存中建立TNC。然而，对于freeable中的LEB，由于在ubifs_wbuf_sync函数之后所有新的数据节点都已经写回到了flash，此时便可以直接对其unmap。

ubifs_log_start_commit

与ubifs_log_end_commit成对使用，用于将log区的内容写回到flash。由前文可知，当一个空闲区域被用作日志区时，表示该区域的lnum和offs将会被组成一个ubifs_ref_node，并被实时的写入到flash，所有的介于两次commit之间的ubifs_ref_node共同组成一次commit需要同步到flash里的日志区。ubifs的log区域并不是只记录一次commit需要同步的ubifs_ref_node，而是包含了多次commit的ubifs_ref_node，并且在LEB中顺序存储。为了区分属于不同commit的ubifs_ref_node，ubifs_log_start_commit将会在log区域的写入一个ubifs_cs_node，由于每一个node中包含一个squm域，该值随着写入LEB的时间增大，可以据此来区分哪些ubifs_ref_node是有效的（commit未完成，数据不可清除），哪些ubifs_ref_node是无效的（commit已完成，数据可被清除）。log区域的数据写过程如下图所示：

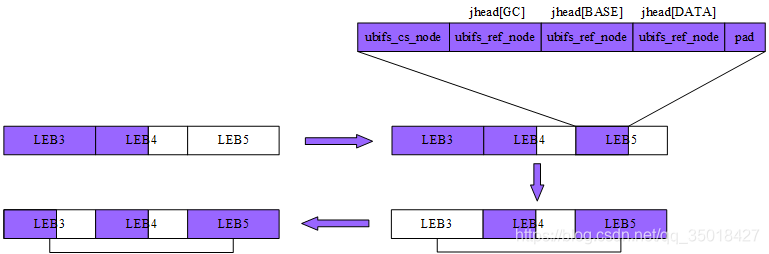

log区数据回写
为保证空间的可重复利用，即使当前活动LEB并未填满，ubifs仍然索引一个新的LEB写入ubifs_cs_node。此外，由于commit时，write buffer对应的LEB并未填满，所以在commit之后其LEB的剩余空间仍然被作为日志区使用，所以其对应的LEB将在此阶段直接封装成为ubifs_ref_node，并随ubifs_cs_node一起写入flash中。ubifs按顺序依此在log区域中查找空闲的LEB，当查找到最后一个LEB之后，将折回头部开始以环形查找。上图中，假定当前ubifs_ref_node写入的LEB(c -> lhead_lnum)为LEB4，则ubifs_cs_node和三个ubifs_ref_node(由wbuf对应的LEB封装而成)组成的packet将被写入到LEB5，如果此时LEB5为脏LEB（其中的ubifs_ref_node为无效的），将先unmap LEB5再被索引，并同时更新c -> lhead_lnum为LEB5。同理，当本次commit完成由于journal区域的增大，导致LEB5被ubifs_ref_node填满之后，将从LEB3开始查询空闲LEB，此时如果LEB3为脏LEB，则会先unmap再被索引。

commit完成之后，ubifs将本次commit的ubifs_cs_node所在的LEB跟新到c -> ltal_lnum，并同步写回到master LEB中。此举是以防在下次commit之前发生异常掉电时，可以从c -> ltal_lnum（上次commit完成的ubifs_cs_node所在LEB）开始扫描所有的node，根据node的squm来识别ubifs_ref_node的有效性，从而找出还未同步到flash的journal区，进而扫描journal区中的数据node重构TNC树，此过程即为日志的回放（replay）。

此外，ubifs_log_star_commit将bud红黑树中的元素（除当前journal head对应的LEB）标记为可删除，并依此链接到old_bud链表当中。不立即删除这些元素的目的是为了保证在post_log_commit之前这些LEB不能够被GC，可保证在异常掉电时，这些LEB由于没有被GC还可以通过log区进行replay。

ubifs_tnc_start_commit

与ubifs_tnc_end_commit成对使用，用于将内存中新的索引节点同步到flash。实际上，TNC树中保存数据的叶子节点在数据更新的过程中已然实时的写入到了flash（日志区）当中，只是此时由于叶子节点变化而变化的索引节点还仍未写到flash，如果发生异常掉电，从flash中读取到的索引节点仍然是旧的索引节点，因此索引到的叶子节点也是旧的，这也是为什么叶子节点虽然已经写入了flash，但是仍然将其称之为日志区的原因。TNC索引节点回写到flash的过程如下图：

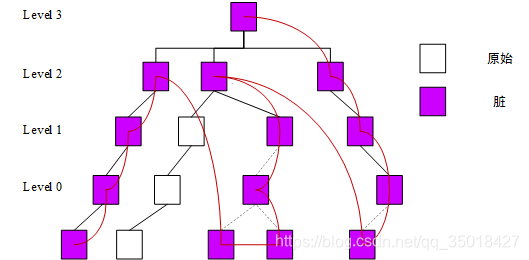

TNC脏链表
首先，在TNC中查找含脏标志位的索引节点；然后置节点的COW_ZNODE标志位；最后将所有的脏节点通过c -> next串联起来。其中，COW_ZNODE标志位为标识该节点正处于commit过程中，此后其他进程如果有对该节点进行修改的需求，则首先将该节点复制，然后将复制的节点进行修改，最后将原节点替换为该修改后的节点，此时由于原节点已经加入到了c -> next链表中，不会对索引节点的回写产生影响。

回写索引节点时存在两种空间索引方式：layout_in_empty和layout_in_gaps，分别表示从全空的LEB中索引和从已经包含数据的LEB中索引。ubifs总是试图从全空的LEB中索引空间回写索引节点，当没有全空的LEB时才会从已经包含数据的LEB中索引其剩余的空间用于回写索引节点。

在layout_in_emty方式中，全空的LEB的查找顺序为：

empty_list -> freeable_list -> flash

在layout_in_gaps方式中，空间的查找顺序为：

（c -> dirty_idx_arr[]) -> dirty_idx_heap -> frdi_idx_list -> uncat_list -> flash -> (c -> idx_gc)

在ubifs_tnc_start_commit中，只是将需要回写的索引节点置相应的标志位，并未其索引到足够的flash存储空间，并没有实际将其写入到flash当中，该过程将在ubifs_tnc_end_commit中最终完成。

ubifs_lpt_start_commit

与ubifs_pt_end_commit成对使用，用于将LPT写回到flash，该过程与TNC的回写过程类似，只是在回写时查找空闲空间时有所区别。LPT的存储存在big model、small model两种模式，采用何种模式取决于lpt_sz，当lpt_sz < leb_size时，采用small model，反之则采用big model。实际上，由于ubifs本身便是为小容量flash设计的文件系统，一般而言都符合small model的条件，因此下文将主要以small model对LPT的回写进行介绍。lpt区域占用的LEB数量根据mkfs中的定义如下：

lpt_lebs = 4 * ( pnode_sz + nnode_sz + ltab_sz + lsave_sz ) = 4 * lpt_sz

与log区相同，lpt区的LEB同样按照循环顺序的原则进行查找，不同点在于处于log区域中的LEB在一次commit完成之后，除ltail_lnum所指的LEB之外，其他的LEB均可以被unmap 擦除，而lpt中的LEB则需要视情况而定。ubifs只对LPT中含脏标志位的node进行回写，以下图进行说明，此时处于写位置的LEB(nhead)为LEB7，LPT在进行回写的时候需要分两种情况进行处理：LEB6中全部为脏node，则将该LEB标记为可unmap(置tgc标志位)；LEB6中仍然包含部分有效node，此时若nhead(LEB7)包含最够的空间(> 2 * lpt_sz)，则不做处理，否则将整个LPT中的所有node均置脏标志位，即将LEB6变为可以unmap的LEB，使得有足够的空间写回LPT数据。
lpt_sz

ubifs_tnc_end_commit

将所有在ubifs_tnc_start_commit过程中链入c -> next链表的node依此写回到flash。对于前面提到的，在提交过程中由于需要对node进行修改而进行复制的node，此时被链入c -> next链表中的那个node将被置obsolete标志，代表该node的空间在commit完成之后可以被释放。

ubifs_lpt_end_commit

回写脏node，并将置obsolete的node空间释放。

ubifs_log_end_commit

重新初始化c -> min_log_bytes和 c -> bud_bytes两个阈值，当内存空间中的相关数据达到任一一个阈值，将触发下一次commit操作的执行。将ltail_lnum等其他内存数据回写到master区域，用于系统重启时对ubifs系统的内存数据进行恢复和重建。master node的回写过程如下图所示：
master node回写过程

ubifs在master区域维护两个LEB，用于数据的相互备份。master区域同样是按顺序对master LEB进行填充，当一个LEB的空间不足以容纳一个master node时，首先将其中一个master LEB进行unmap，然后从该LEB的起始位置写入master LEB，此后将另一个LEB同样unmap，并写入master LEB。ubifs以此种方式保证同一时刻，两个LEB中一定有一份有效的master node存在，防止异常掉电时的数据丢失。正是由于master node采用顺序写的方式，当分区被挂载时只需按顺序对master区域进行扫描，则最后一个master node即为有效node。

ubifs_log_post_commit

在LPT中将所有处于old_bud链表中的LEB的taken标志位清除，并重新归类(所有涉及LPT node的改动都将使其重新归类)。当node被置为taken标志位，则该node所对应的LEB将不会被查找和索引，知道commit完成，使得同一个LEB不会再一个commit周期内被索引两次。将处于old_ltail_lnum和ltail_lnum之间所有的LEB进行unmap清除，以腾出空间供下次commit周期使用(实际上，从之前的分析来看，此时这些LEB已然全部被unmap了)。
