[数据结构与算法]【算法】图数据结构

图结构概念

图是区别于线性结构（只有一个前驱和一个后驱）和树结构（一个父节点和多个子节点）的数据结构，它是一种多对多的关系。图（Graph）是有顶点的有穷非空集合和顶点之间边的集合组成，通常表示为： $G (V, E)$ ，其中 $G$ 表示图， $V$ 表示顶点的集合， $E$ 表示边的集合。

线性表中，数据元素被称为元素；树结构中，数据元素被称为节点；图结构中，数据元素被称为顶点。在线性表和树中允许为空，有空表和空树的概念，图结构中不允许为空，只有有一个顶点。在线性表中相邻元素之间具有线性关系，树中相邻层的节点具有层次关系。图中的两个顶点允许没有边的关系（即图可以允许只有顶点，边的集合可以为空）。

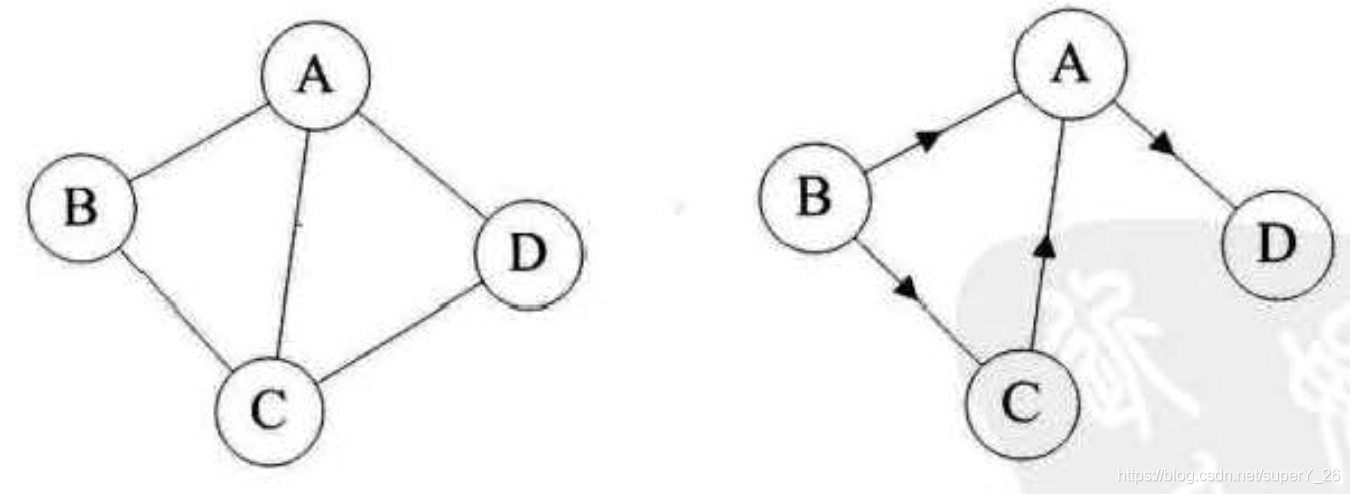

边可以有方向和无方向，被称为有向边或无向边。即：若顶点 $v_i$ 到顶点 $v_j$ 之间的边无方向称边为无向边记为 $e_{ij}=(v_i,v_j)$ 。若顶点 $v_i$ 到顶点 $v_j$ 之间的边有方向称边为有向边记为 $e_{ij}=<v_i,v_j>$ 。如下图所示左为无向图，右为有向图：

在这里插入图片描述
在无向图中，若任意两个顶点之间都存在边，被称为无向完全图，其边的数量为： $\frac{n(n-1)}{2}$ 。在有向图中，若任意两个顶点之间都存在两条方向相反的边，被称为有向完全图，其边的数量为 $n (n ? 1)$ 。

稀疏度，计算公式： $\frac{edges}{nodes*(nodes-1)}$ ，当边很少时，被称为稀疏图，反之，被称为稠密图。

当图中的边带有相应的值，被称为有权图，其值被称为权重

假设两个图： $G = (V, E)$ 和 $G^{'} = (V^{'}, E^{'})$ ，其中， $V'\sube V$ 且 $E'\sube E$ ，则称 $G^{'}$ 为 $G$ 的子图（Subgraph）。如下图：
在这里插入图片描述

图的度（TD）。有向图有入度（ID）和出度（OD）之分。度为连接顶点 $v$ 的边的数量。如上图中的顶点 $A$ 的度为3。有向图中入度为方向指向顶点 $v$ 的边的数量。出度为从顶点 $v$ 出发指向其他邻接顶点的边的数量。如上图中顶点 $A$ 的入度为2，出度为1。

边和度的关系，无向图中， $e=\frac{1}{2}\sum_{i=1}^{n}TD(v_i)$ ，有向图中， $e=\sum_{i=1}^{n}ID(v_i)=\sum_{i=1}^{n}OD(v_i)$

顶点之间的路径，是顶点 $v_i$ 到顶点 $v_j$ 的顶点序列。路径长度是顶点之间边的数量。如上图的无向图中，顶点 $B$ 到顶点 $D$ 有4条路径，分别为： $(B, A, D), (B, C, D), (B, A, C, D), (B, C, A, D)$ 。有向图中，顶点 $B$ 到顶点 $D$ 只有2条路径，分别为： $(B, A, D), (B, C, A, D)$ 。第一个顶点和最后一个顶点相同的路径称为环。

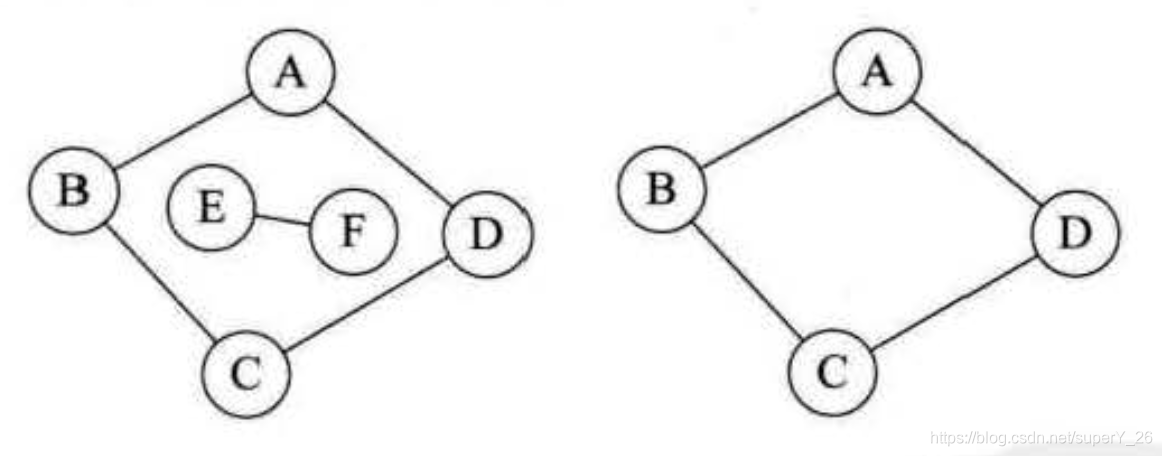

当图中任意两个顶点 $v_i$ 和 $v_j$ 都能连通，则称图为连通图。如下图所示左边为非连通图，右边为连通图。
在这里插入图片描述
极大连通子图是图中连通顶点数最多的连通图，被称为连通分量。其约束条件为：1、为子图；2、子图是连通图；3、子图再多添加一个顶点就为非连通子图；4、子图中包含了连接这些节点所有的边。如上图中的右边的连通图就是左边图的连通子图。在有向图中，对于每一对顶点， $v_i,v_j\in V，v_i \not = v_j$ ，从 $v_i$ 到 $v_j$ 和从 $v_j$ 到 $v_i$ 都存在路径，则称该有向图为强连通图。有向图的极大强连通子图称为有向图的强连通分量。如下图右边图为左边图的强连通分量。
在这里插入图片描述

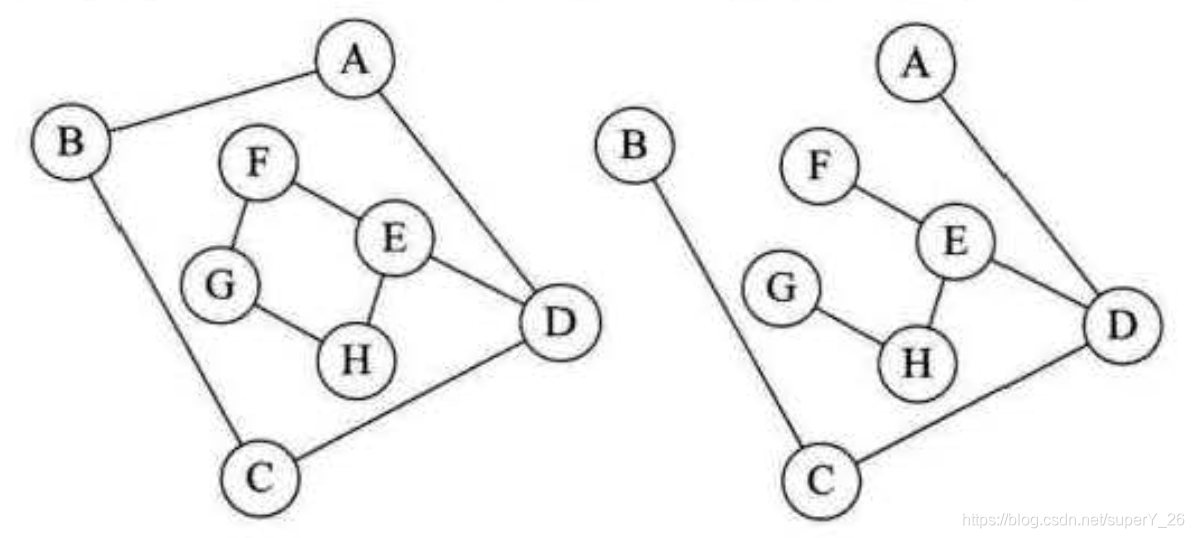

一个连通图的生成树是一个极小的连通子图，它含有图中全部的 $n$ 个顶点，但只有足以构成一课树的 $n ? 1$ 条边。如下图右图是左图的一个生成树。

图的抽象数据类型和存储

1、图的邻接矩阵存储方式

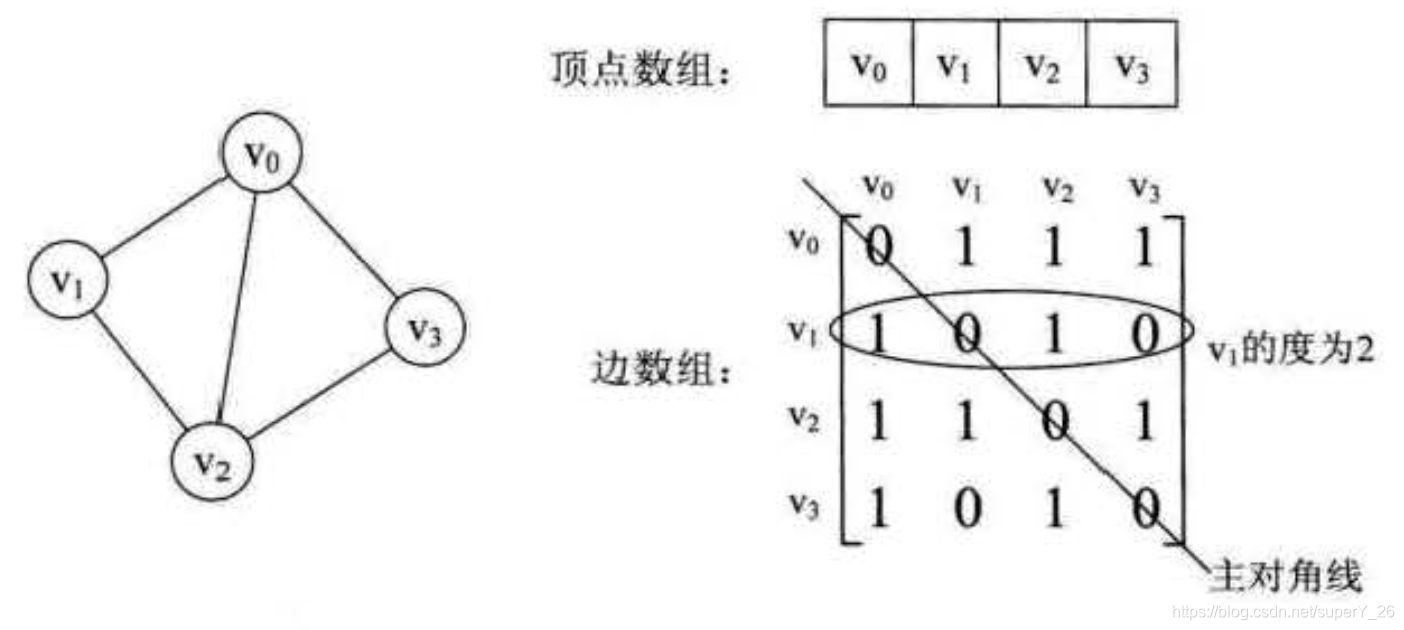

设图 $G$ 有 $n$ 个顶点，则邻接矩阵是一个 $\times n$ 的方阵，定义为： $arc[i][j]=\begin{cases} 1 & 若(v_i,v_j) \in E或 <v_i,v_j> \in E\\ 0 &\text{反之 } \end{cases}$ 该方式存储有两个数组，一个一维数组，用来存储顶点信息，一个二维数组用来存储边信息。如下图为无向图的存储。
在这里插入图片描述
$vecter=[v_1,v_2,v_3,v_4],arc=\begin{bmatrix} 0,1,1,1 \\ 1,0,1,0 \\ 1,1,0,1 \\ 1,0,1,0 \end{bmatrix}$

无向图的边信息矩阵为对称矩阵。 $a r c [0] [1] = a r c [1] [0] = 1$ 表示顶点 $v_0$ 到顶点 $v_1$ 存在一条边。有了这个矩阵就可以清楚的知道了图的边信息：

可以直接判断任意两个顶点是否有无边了，如顶点 $v_1$ 和顶点 $v_2$ 之间是否存在边就是 $a r c [1] [2] = 1$ 。
可以知道某个顶点的度，如顶点 $v_2$ 的度为 $a r c [2] = [1, 1, 0, 1]$ 数组的和，即 $1 + 1 + 0 + 1 = 3$ 。
可以知道任意某个顶点的邻接顶点，如顶点 $v_2$ 的邻接顶点为 $a r c [2] = [1, 1, 0, 1]$ 数组的元素不为零对应的顶点，即 $v_0,v_1,v_3$

有向图，边信息的二维矩阵不是对称，因为边有方向，如下图所示：
在这里插入图片描述
$vecter=[v_1,v_2,v_3,v_4],arc=\begin{bmatrix} 0,0,0,1 \\ 1,0,1,0 \\ 1,1,0,0 \\ 0,0,0,0 \end{bmatrix}$

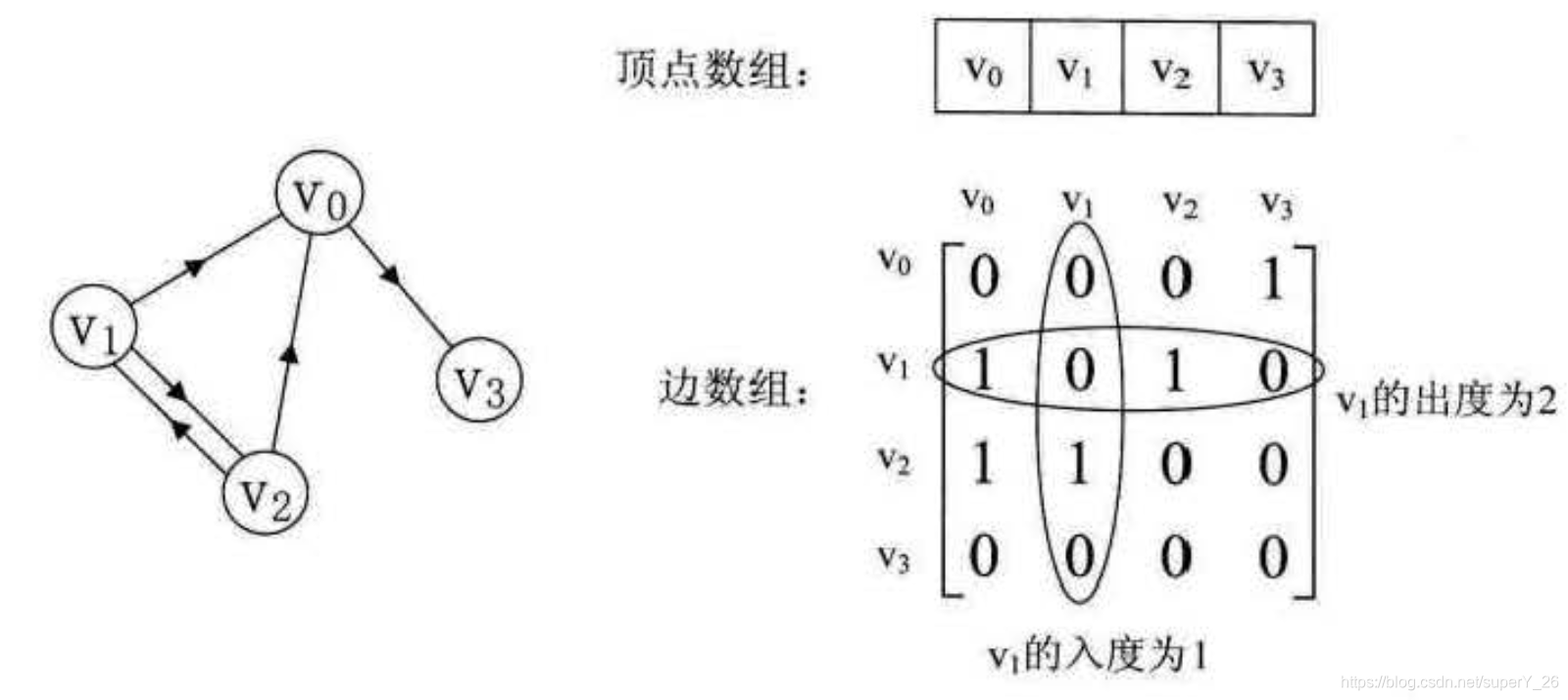

有向图的度分为入度和出度，如上图二维数组的列为顶点的入度，行为顶点的出度。

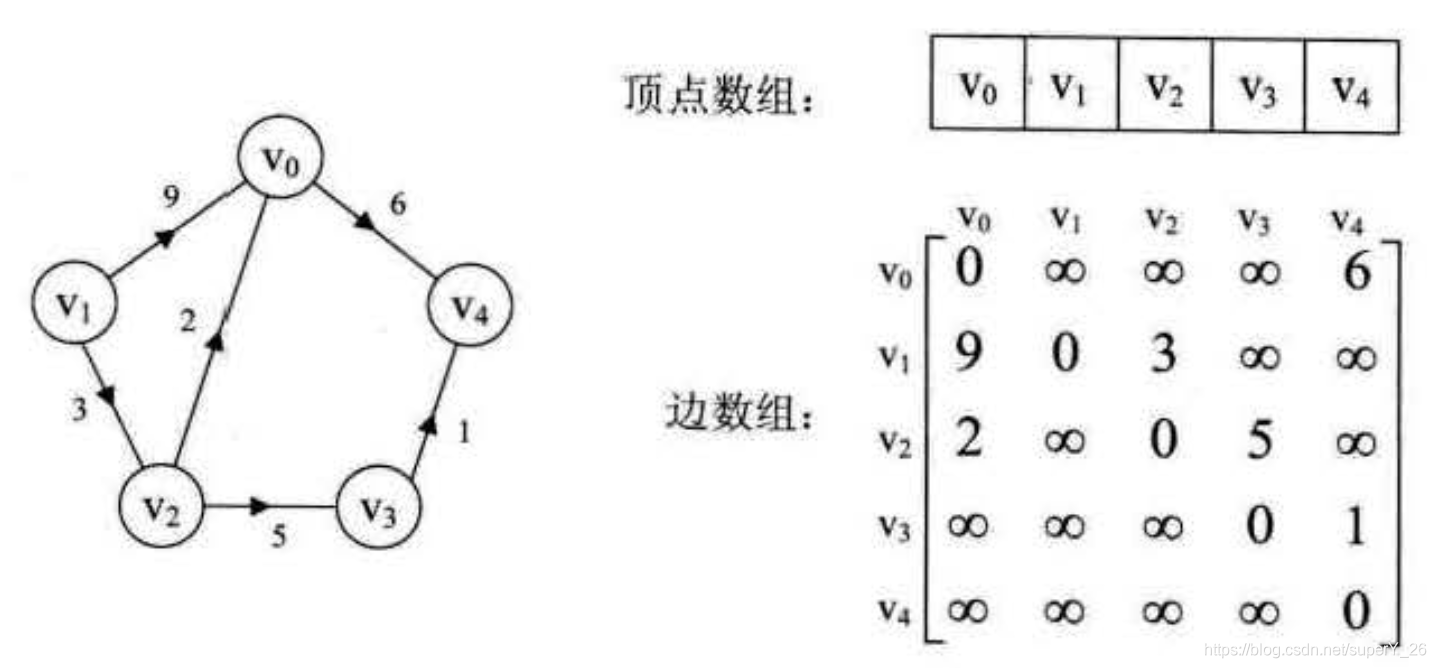

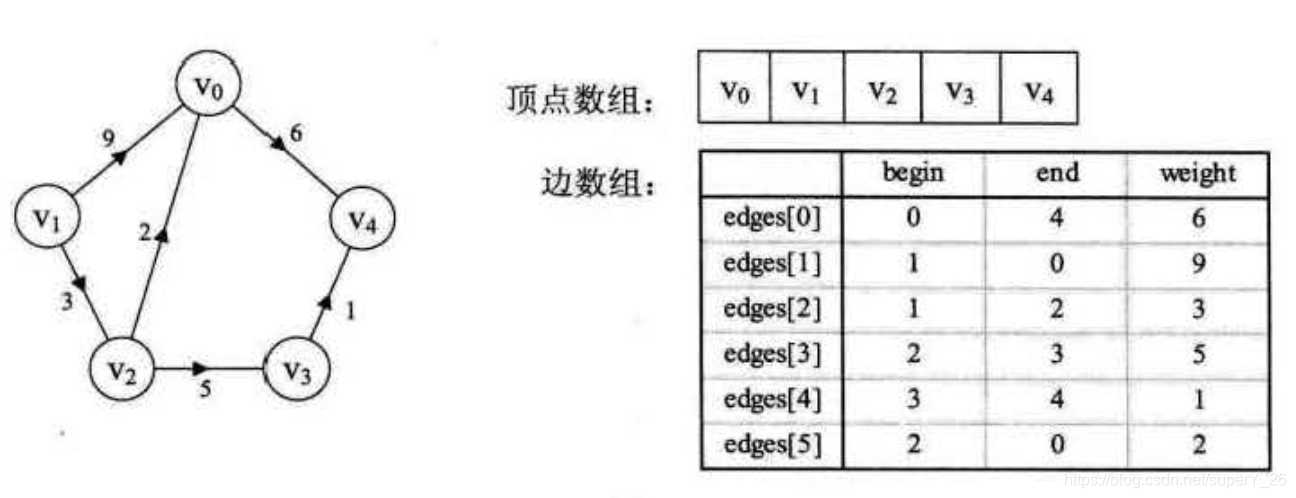

带权图的表示： $arc[i][j]=\begin{cases} w_{ij} & 若(v_i,v_j) \in E或 <v_i,v_j> \in E\\ 0 & 若 i = j \\ \infty & 反之 \end{cases}$ 其中 $w_[ij]$ 表示顶点 $v_i$ 和顶点 $v_j$ 之间边的权重。如下图有向带权图。
在这里插入图片描述
图的算法描述：

class graph：
	def __init__(self, vector=None, edges=None)
		# vector information
		self.vector = vector
		# edges information 2 dimension array
		self.edges = edges

其中包含顶点信息的一维数组，以及包含边信息的二维数组。
2、图的邻接表存储方式
邻接矩阵的存储方式对稀疏图非常不友好，存在存储空间的极大浪费。
邻接表的存储原理：

顶点用一个一维数组存储。
每个顶点的所有邻接顶点使用一个单链表存储，对于有向图，其也是有方向的。

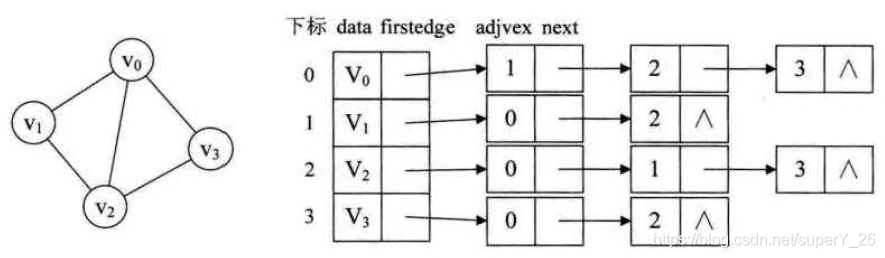

如下图所示，顶点 $v_0$ 的邻接顶点有 $v_1,v_2,v_3$ ，顶点 $v_1$ 的邻接顶点有 $v_0,v_2$ ，顶点 $v_2$ 的邻接顶点有 $v_0,v_1,v_3$ ，顶点 $v_3$ 的邻接顶点有 $v_0,v_2$ 。
在这里插入图片描述
这样的结构我们也可以轻松的图的相关信息：

顶点信息从数组中获取
顶点的边信息从对应顶点的链表中获取

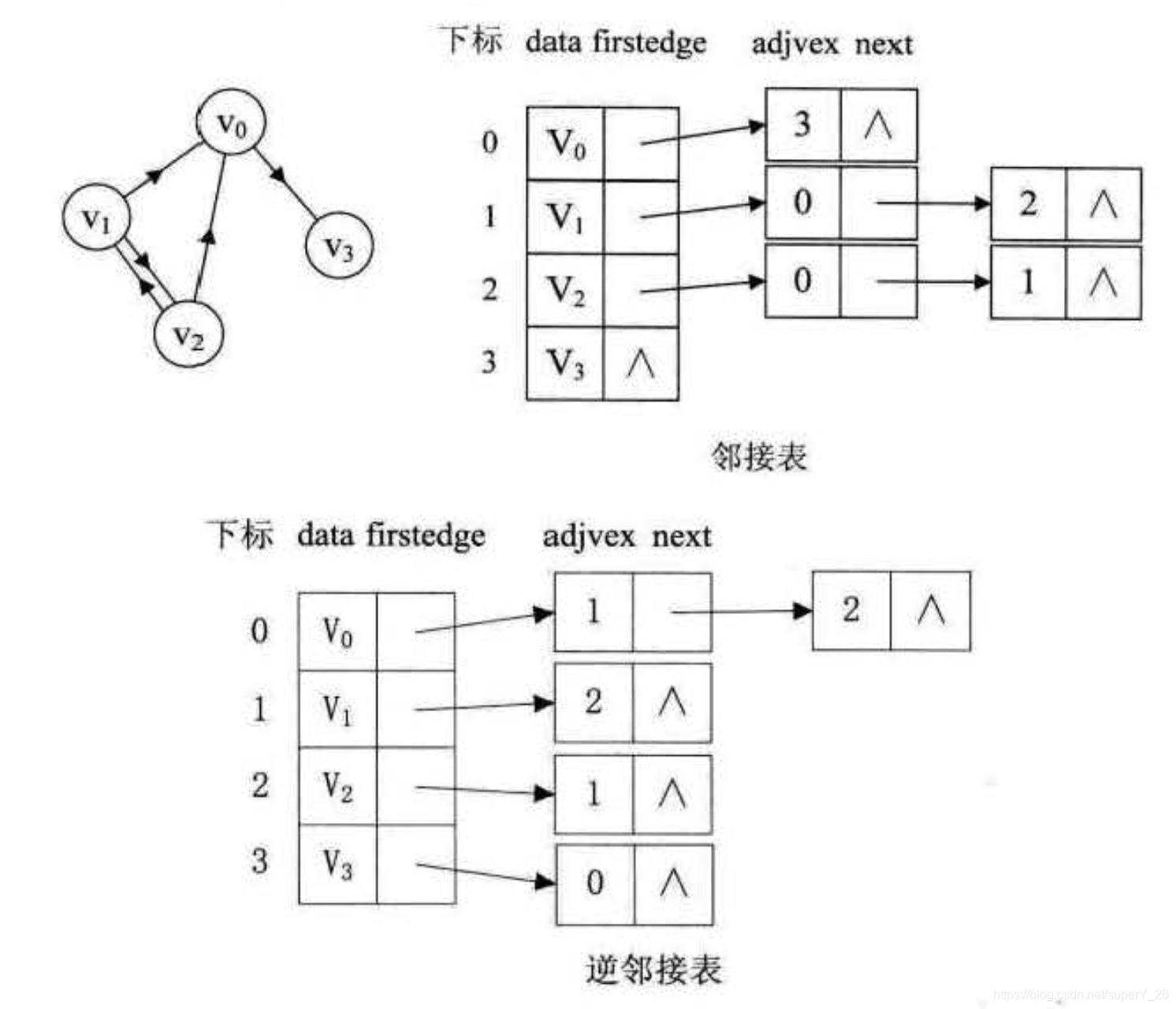

有向图则如下所示，因此边是有方向的，所有需要两个链表（邻接表和逆邻接表）来存储信息，邻接链表记录的是当前顶点的出度信息。逆邻接链表记录的是当前顶点的入度信息。
在这里插入图片描述

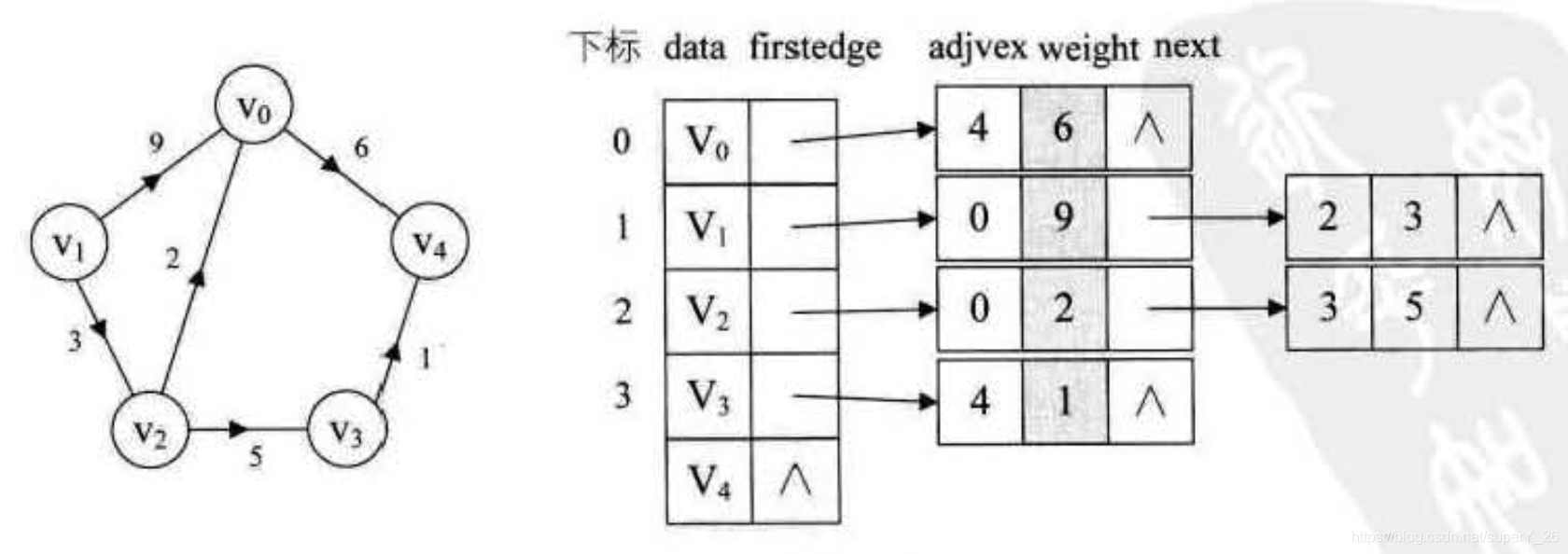

对于带权图来说，就是在链表的节点中再加入一个权重的属性，如下图：

图的算法描述：

# 边信息的链表节点定义
class LinkedNode:
	def __init__(self, vector=None, weight=None, next=None):
		self.vector = vector
		self.weight = weight  # 有权图的权重
		self.next = next
# 邻接表
class Graph:
	def __init__(self, linked=None, reverse_linked=None):
		# 数组，数组的每个元素为每个顶点的邻接链表
		self.linked = linked
		# 数组，数组的每个元素为每个顶点的逆邻接链表 （有向图）
		self.reverse_linked = reverse_linked

3、图的十字链表存储方式
对于有向图来说，邻接链表的存储方式有一定的缺陷，其邻接链表（逆邻接链表）只记录了顶点的出度（入度）。

十字链表存储方式是同时记录顶点的出度和入度的一种存储方式，它将邻接链表和逆邻接链表结合起来。

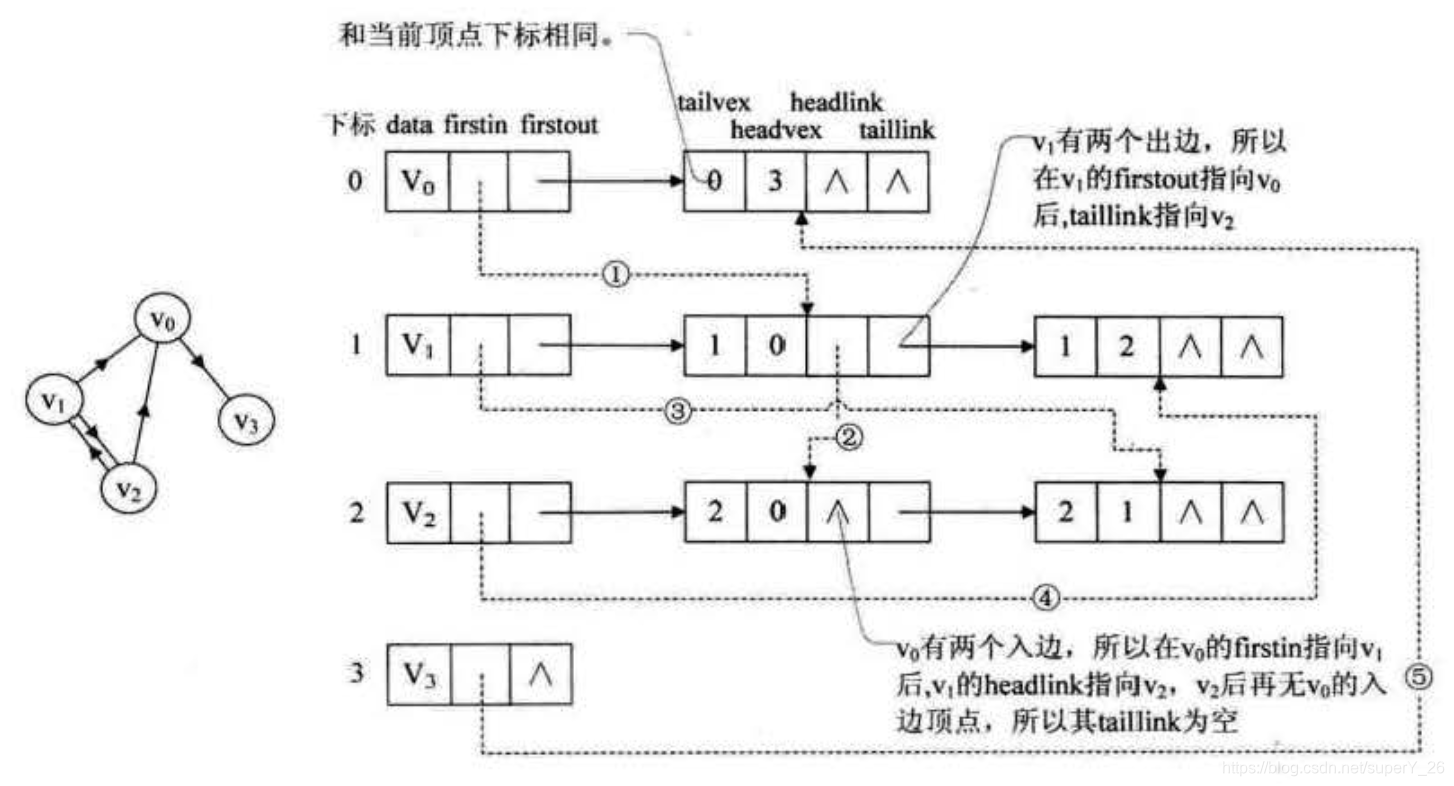

如下图所示为有向图的十字链表存储方式，其中 $f i r s t i n$ 表示入边表头指针，指向该顶点的人边表中第一个结点。 $f i r s t o u t$ 表示出边表头指针，指向该顶点的出边表中的第一个结点。tailvex 是指弧起点在顶点袤的下标， headvex 是指弧终点在顶点表中的下标， headlink 是指入边表指针域，指向终点相同的下一条边， taillink 是指边表指针域，指向起点相同的下一条边。
在这里插入图片描述
十字链表存储方式可以容易的找到顶点的入度和出度。而它除了结构有点复杂之外，创建图算法的时间复杂度和邻接链表是一样的。因此，在有向图中具有非常好的应用。

4、图的邻接多重表存储方式

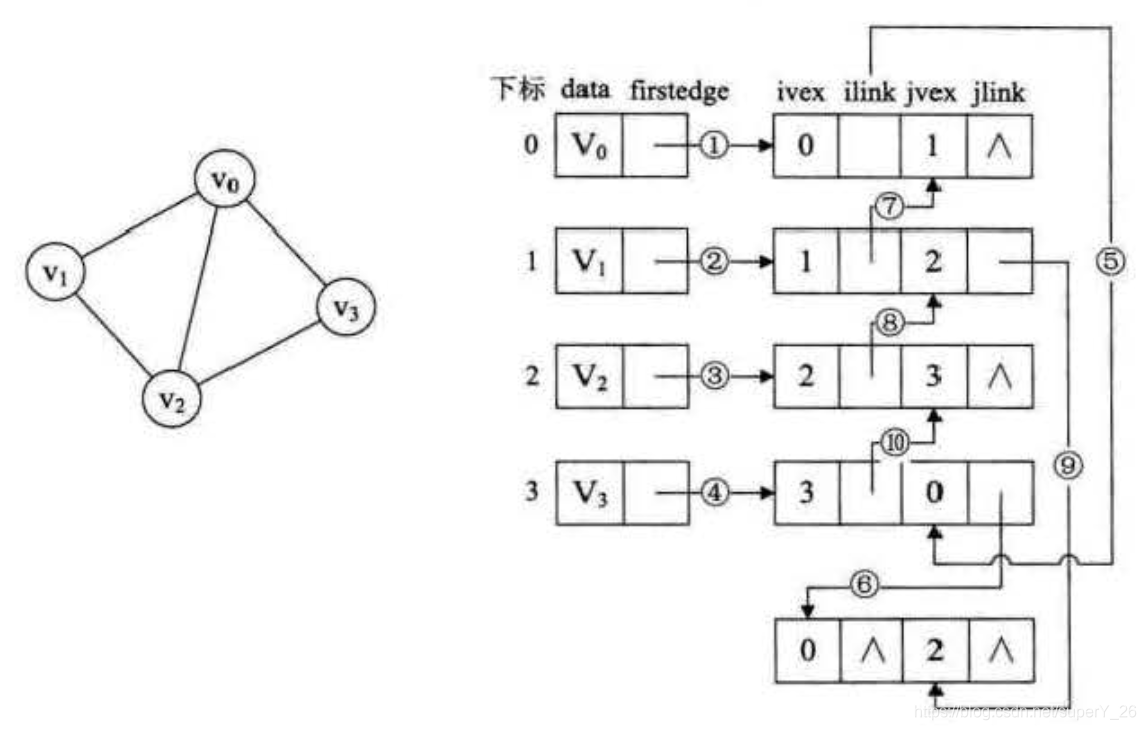

在无向图的邻接链表中，想要关注边的操作，比如对己访问过的边做标记，删除某一条边等操作，那就意味着需要找到这条边的两个边表结点进行操作，这其实还是比较麻烦的。因此，对邻接链表进行的改进，如下图所示。其链表的节点包含四个属性， $i v e x$ 和 $j v e x$ 是与某条边依附的两个顶点在顶点表中下标。 $i l i n k$ 指向依附顶点 $i v e x$ 的下一条边， $j l i n k$ 指向依附顶点 $j v e x$ 的下一条边。
