题型一：列写支路电流方程
① 从n个节点任意选择n-1个节点列写KCL方程
② 选择独立回路，将元件特性代入，列写b-(n-1)个KVL方程
注意：KVL方程可以通过增补方程替代

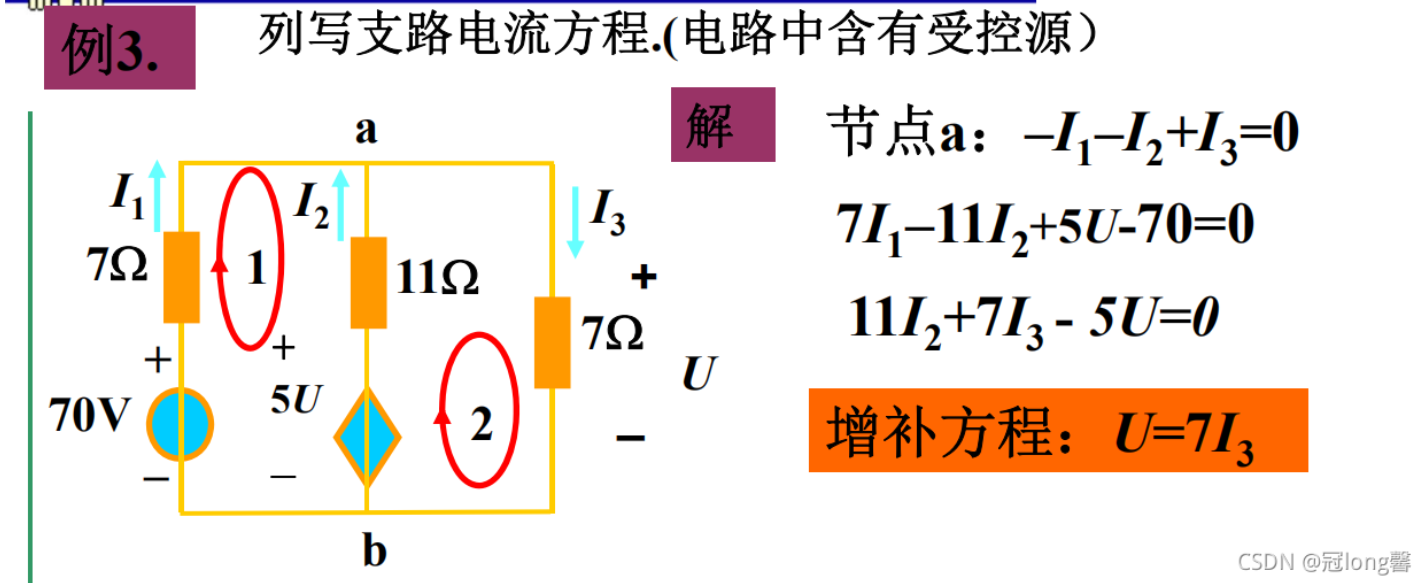

含受控源的情况
① 将受控源当作独立源计算
② 列出受控源的增补方程
题型二：网孔电流法
1. 含独立电流源
（1）无伴电流源属于一个网孔：
网格电流大小为无源电流源电流大小

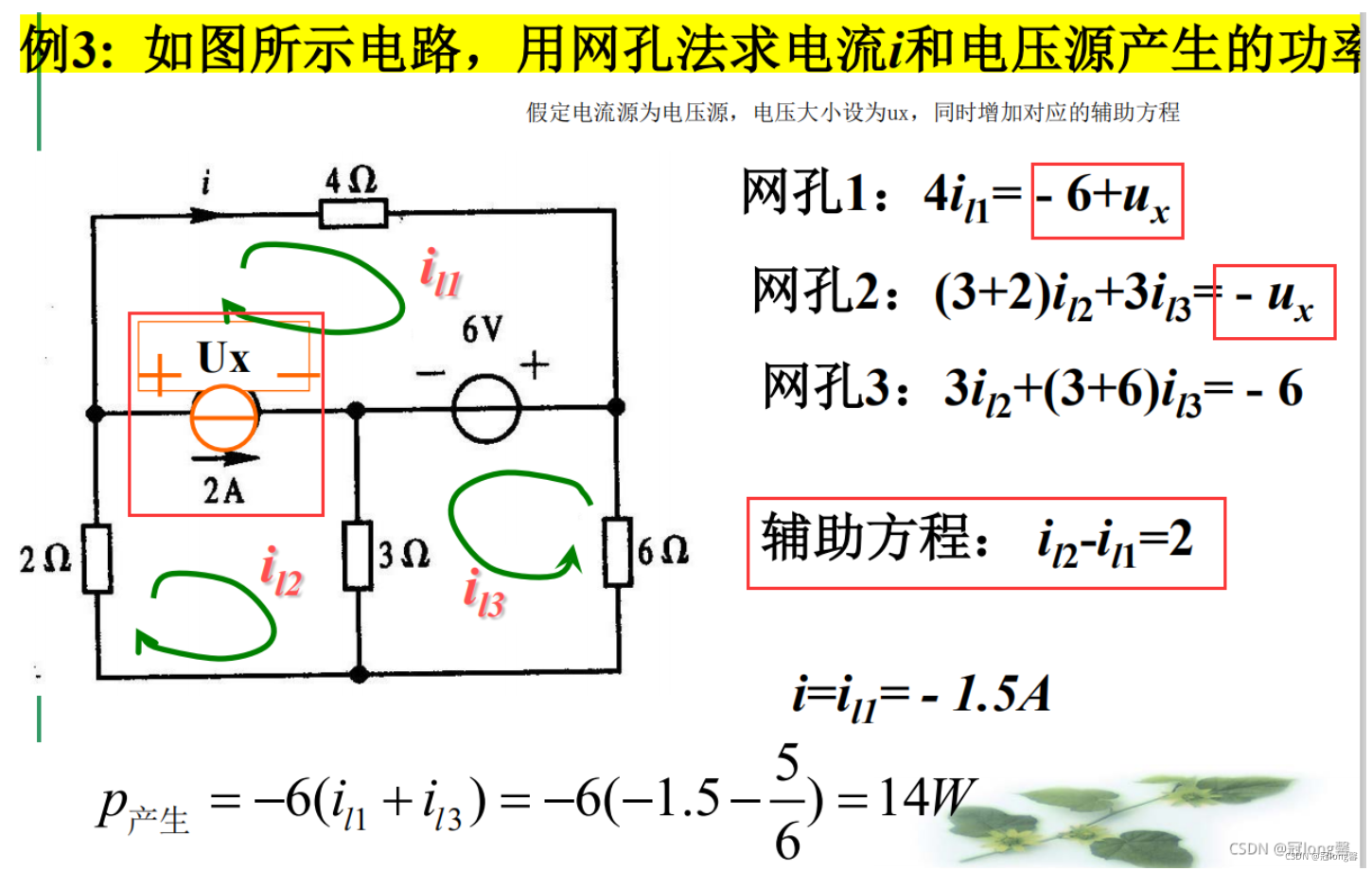

（2）无伴电流源属于两个网孔：
Step1： 假设电流源为电压源，电压大小设为
u
x
u_x
ux?，方向与电流方向一致(+ - = -->)
Step2： 增加辅助方程，即用网孔电流表示电流源的电流大小

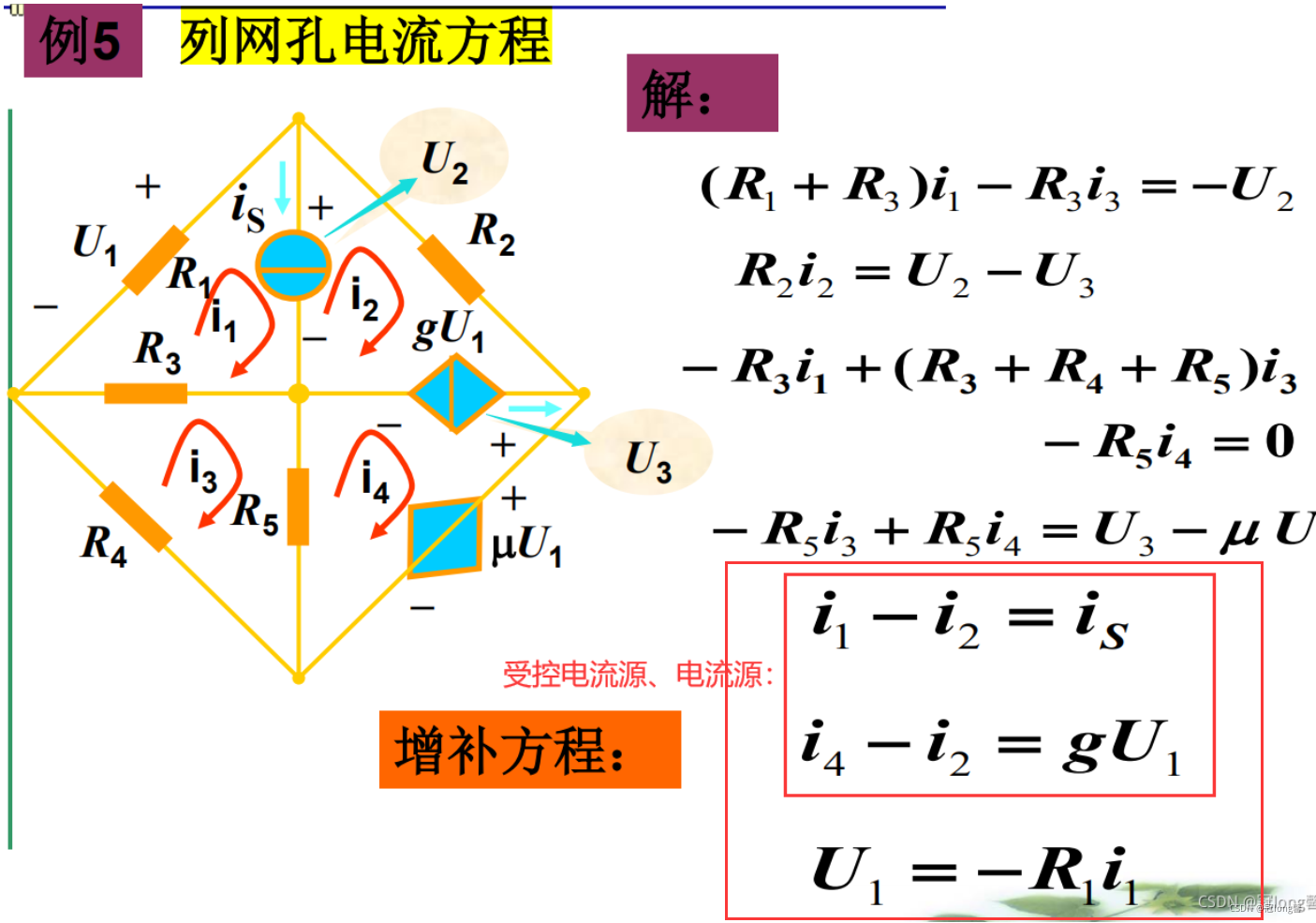

2. 含受控源
① 将受控源当作独立源计算
② 列出受控变量的增补方程
题型三：节点分析法
1. 含两个或多个无伴电压源
选择一个电压源作为参考点，其他电压源当作电流大小未知的电流源
① 假设电压源为大小为
I
s
I_s
Is?的电流源计算（电流方向取关联参考方向）
② 列出电压的增补方程

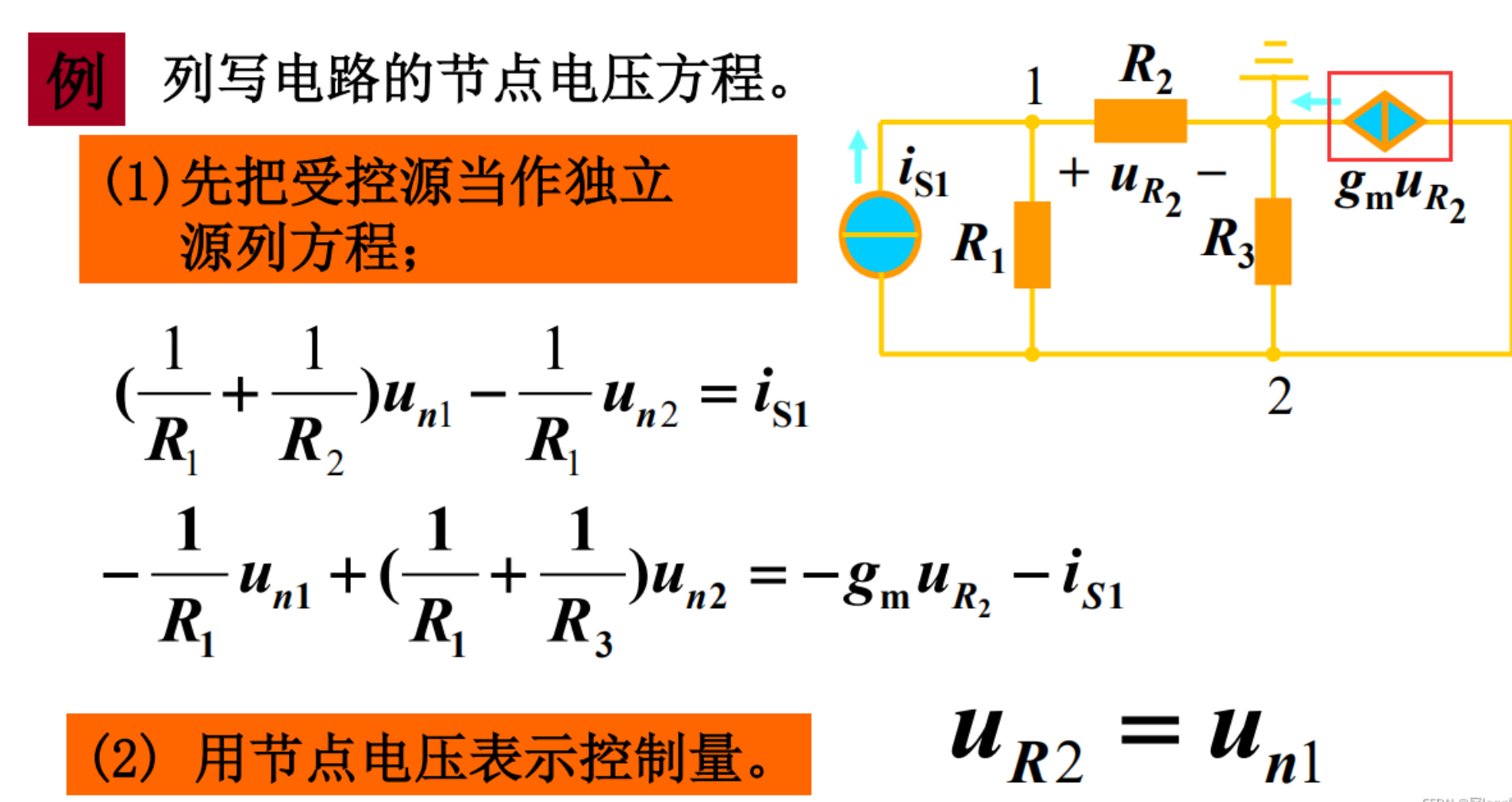

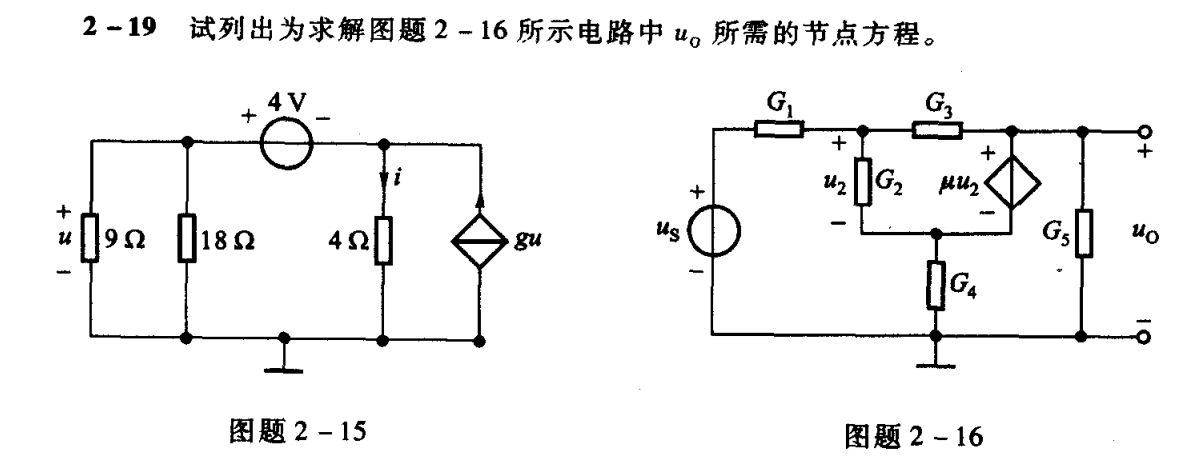

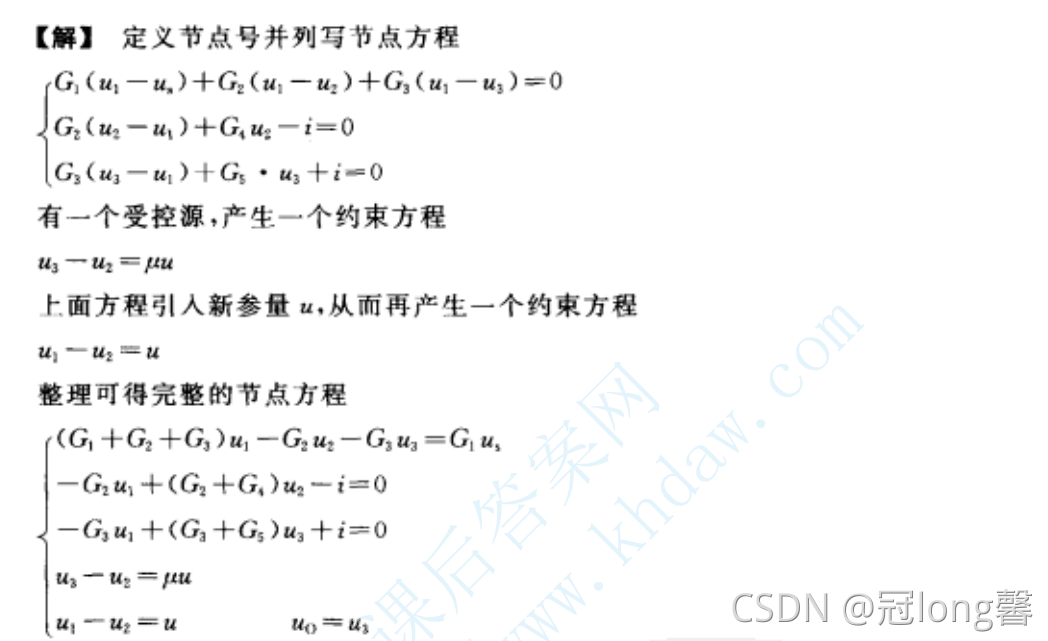

2. 含受控源
① 将受控源当作独立源计算
② 增加受控变量的增补方程
受控电流源
解决：当作独立电流源，并列出受控变量的增补方程
受控电压源
当作独立电流源，并列出电压的受控增补方程

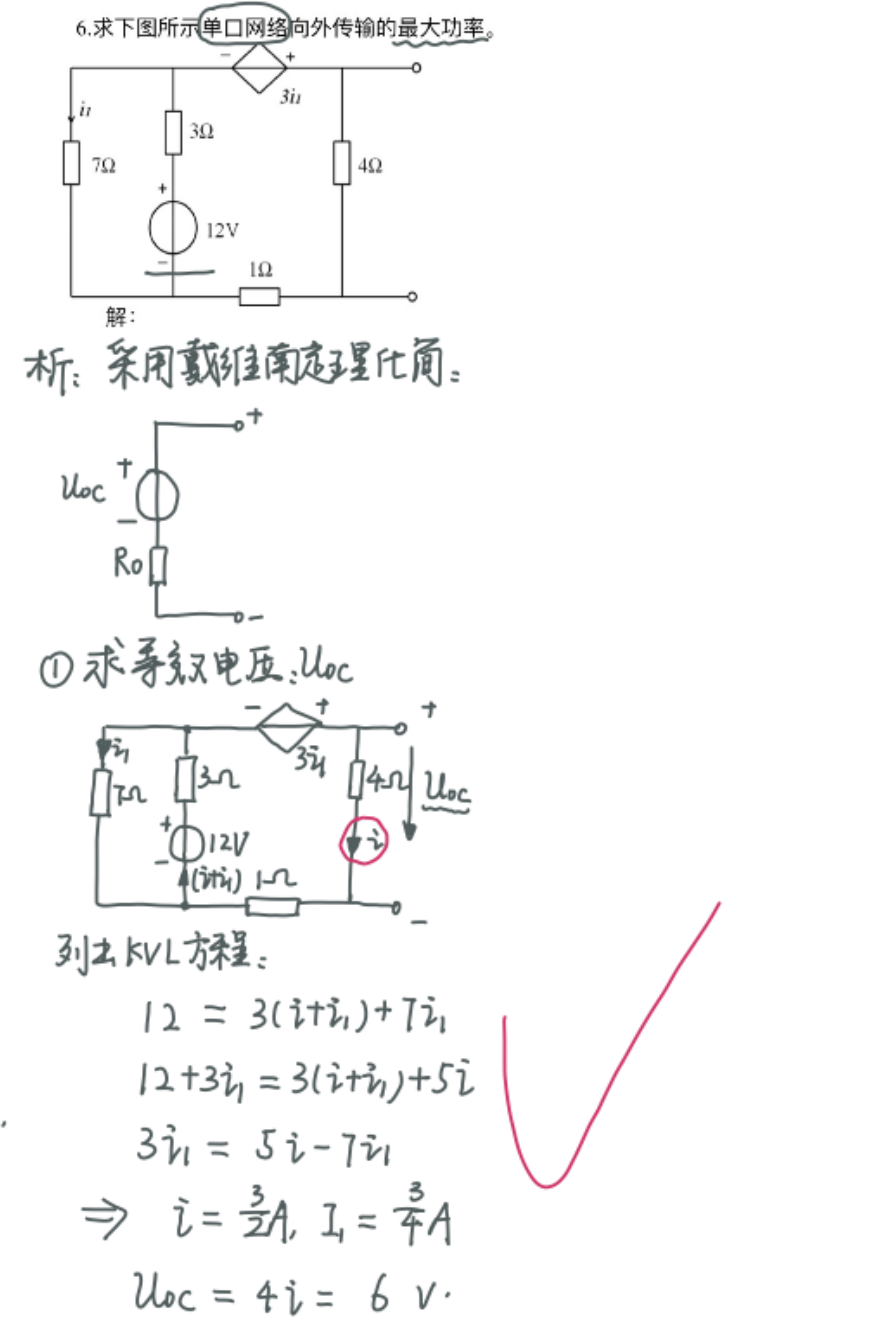

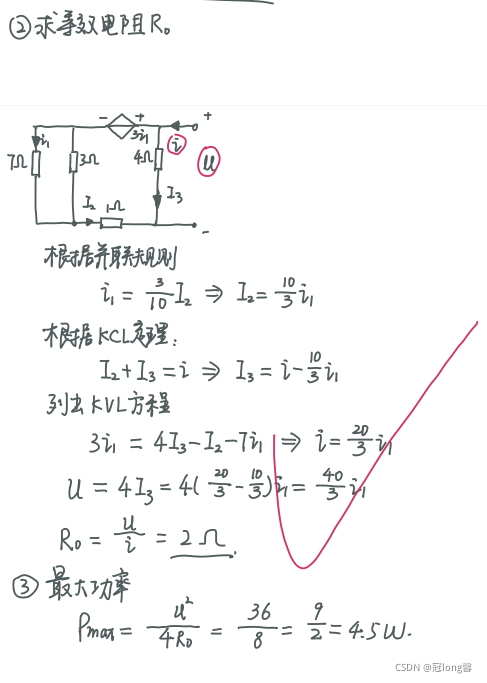

题型五：单口网络的最大功率计算
最大功率计算公式
当外接电阻与内阻大小相等时，功率最大。
P
m
a
x
=
U
o
c
2
4
R
0
=
I
s
c
2
R
0
4
P_{max} = \frac{U_{oc}^2}{4R_0} = \frac{I^2_{sc}R_0}{4}
Pmax?=4R0?Uoc2??=4Isc2?R0??
由此问题转化为了单口网络的化简问题。求得单口网络化简后电压与电阻即可获得最大功率
题型六：线性电路的比例性（叠加定理）

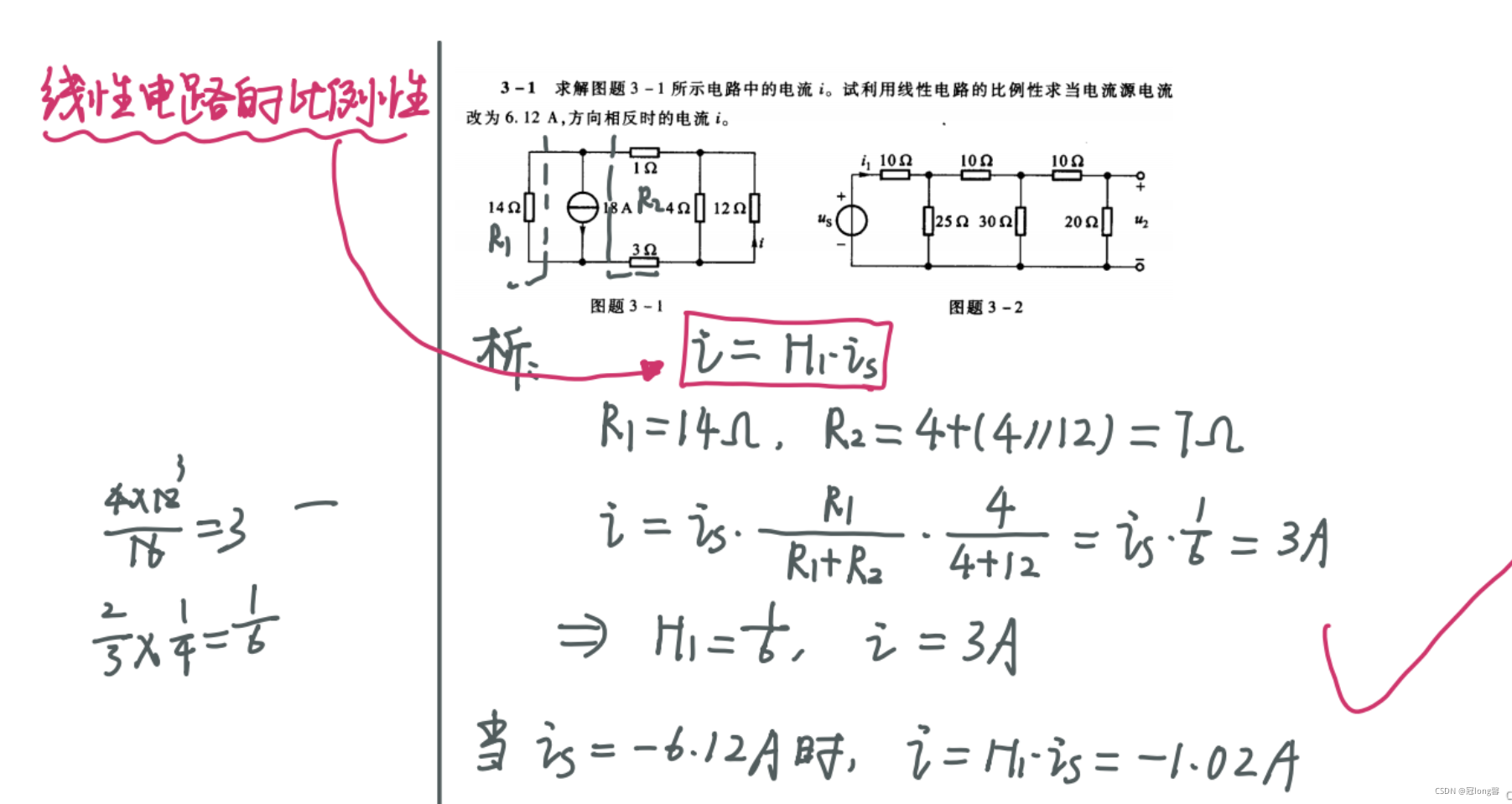

线性电路的比例性

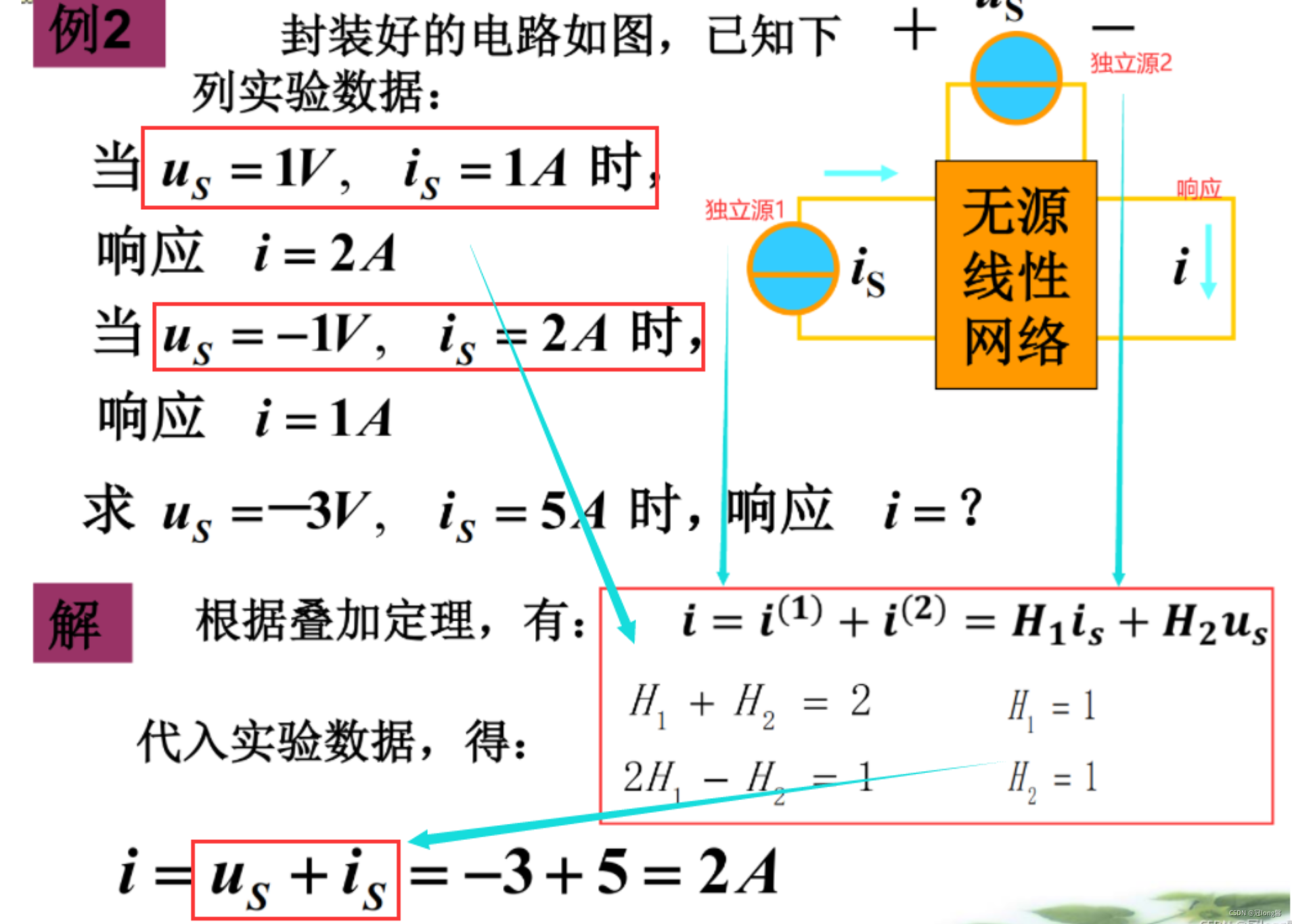

叠加定理
