[数据结构与算法]postgreSQL源码分析——索引的建立与使用——Hash索引(1)

2021SC@SDUSC

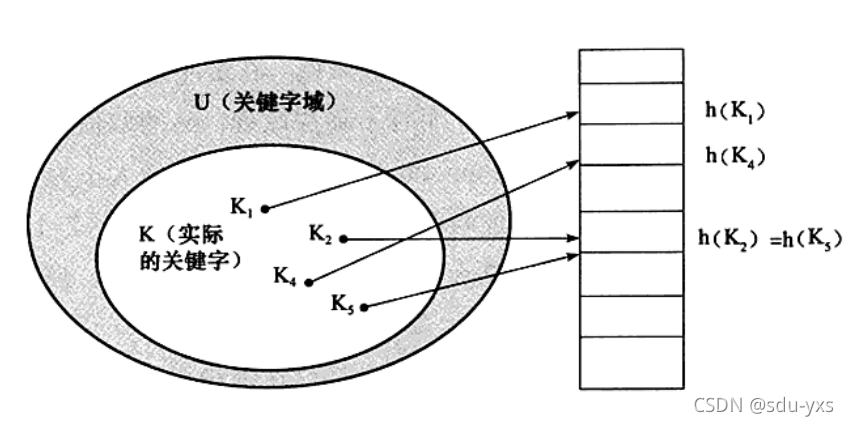

Hash索引的核心是构建一个Hash表，主要原理就是在Hash表中有一个Hash函数，通过查找键为参数，计算出映射到的桶号，将键值分配到各个桶中。然后仍然需要遍历桶中的内容，并仅返回具有适当哈希码的匹配ctid（行号）。由于存储的“hash code - ctid”对是有序的，因此可以高效地完成此操作。
同时Hash索引表可以分为静态Hash表和动态Hash表，静态Hash表不会增加桶的数目，而动态Hash表可以动态增加桶的数目。PostgreSQL则使用了动态Hash表的结构

Hash索引结构

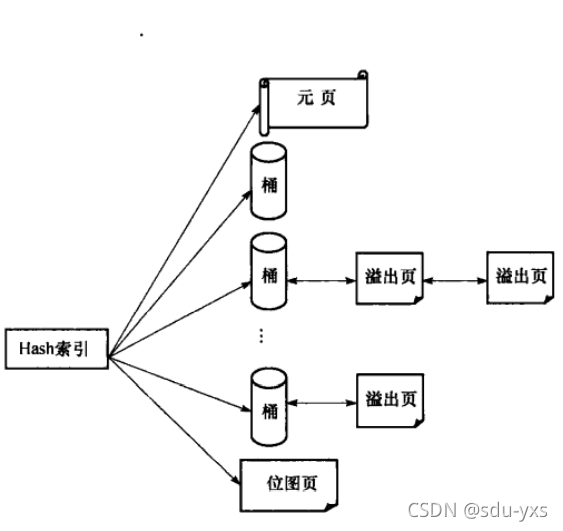

每一个Hash索引结构如下所示，每一个Hash索引都有四种类型的页面，分别为元页，桶页，溢出页，位图页，接下来会介绍下关于Hash索引的相关的数据结构。
请添加图片描述

Hash的页面结构

Hash的页面结构与B-Tree相似，而其special space的字段填充为HashPageOpaqueData结构，我们从pg的源码找出该结构
 typedef struct HashPageOpaqueData
{
	BlockNumber hasho_prevblkno;	/*  前一页的块号*/
	BlockNumber hasho_nextblkno;	/*  下一页的块号*/
	Bucket		hasho_bucket;	/* 属于某个桶页的桶号*/
	uint16		hasho_flag;		/* 标注该页的所属类型 */
	uint16		hasho_page_id;	/* 该页的Hash索引Id*/
} HashPageOpaqueData;

元页

每个Hash索引都有一个元页，它是该索引的初始页面，它也不属于任何桶，它记录了Hash的版本号，Hash索引记录的索引元组数目，桶的信息，位图等相关信息，其他页的信息也与元页息息相关，我们来看一下pg源码中的元页的数据结构：

typedef struct HashMetaPageData
{
  uint32		hashm_magic;	/*Hash表的magic号*/
  uint32		hashm_version;	/* Hash版本号 */
  double		hashm_ntuples;	/*存储元组的数目*/
  uint16		hashm_ffactor;	/* 与分裂有关*/
  uint16		hashm_bsize;	/* 桶的大小*/
  uint16		hashm_bmsize;	/* 位图的大小，必须是2的幂次 */
  uint16		hashm_bmshift;	/* log2(位图数组的大小） */
  uint32		hashm_maxbucket;	/* 可用的最大桶号 */
  uint32		hashm_highmask; /* 桶号的高16位掩码*/
  uint32		hashm_lowmask;	/* 桶号的低十六位掩码 */
  uint32		hashm_ovflpoint;	/* 分裂次数 */
  uint32		hashm_firstfree;	/* 第一个可能的溢出页号*/
  uint32		hashm_nmaps;	/* 位图的个数 */
  RegProcedure hashm_procid;	/* Hash函数的OID*/
  uint32		hashm_spares[HASH_MAX_SPLITPOINTS]; /* 总共分配的溢出页数目 */
  BlockNumber hashm_mapp[HASH_MAX_BITMAPS];	/*位图的块号*/
} HashMetaPageData;

桶页，溢出页，位图页

桶页：Hash表有多个桶组成，每个桶有一个或多个页组成，每一个桶的第一个页叫做桶页，其他页面称作溢出页，桶页成2的幂次分配，当在元页中记录的splitpoint增加时，桶页成2的幂次增长。
溢出页：当一个元组的内容超过桶页的大小时，需要给该桶增加一个溢出页，溢出页和桶页是通过双向链链接起来的。
位图页：用于管理Hash索引的溢出页和位图页本身的使用情况，如果某个溢出页上的元组都被移除，则将溢出页回收。位图的页面格式如下图所示，他是用比特位来表示位图页或者溢出页是否可用，0不可用，1可用
在这里插入图片描述

和B-Tree相比的优缺点

优点

Hash索引的执行效率很快，时间复杂度低，，索引检索一次到位你，不需要和B-Tree索引一样由根节点再到叶子节点，可以用于等值查询，以及btree索引不支持的大字段类型

缺点

1.由于Hash索引指向的数据是无序的，Hash索引不能进行范围查询，而B+树可以。
2.Hash索引无法被用来避免数据的排序操作。Hash索引中存放的是经过Hash计算之后的Hash值，而且Hash值得大小关系不一定和Hash运算前的键值完全一样。
3当产生大量的Hash冲突时，Hash索引的执行效率会降低，浪费多次数据的访问。
