【2.1】欧姆定律?
- 只适用于 线性电阻 (R为常数)，注：欧姆定律范围非常狭窄只限于线性电阻当中。

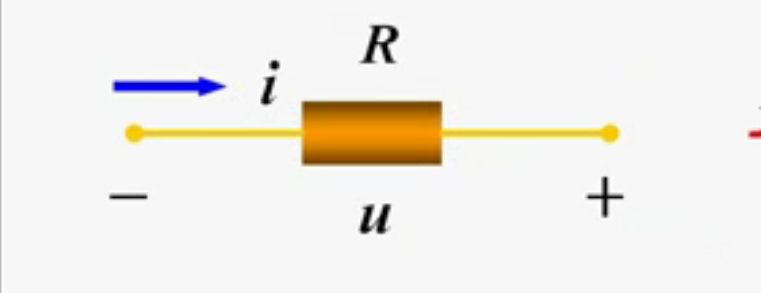

- 如电阻上的 电压 与 电流 参考方向非关联的话，公式中应该是为负号。
- 说明线性电阻式无记忆、双向性的元件。
- 如上图所示：欧姆定律写为：u = -Ri? ?i = -GU? ，G = 电导！
- 电导的概述：电导是描述导体导电性能的物理量，即对于某一种导体允许电流通过它的容易性的量度。电导数值上等于电阻的倒数，符号是G。电导单位是西门子，简称西，符号S。导体的电阻越小，电导就越大。对于纯电阻线路，电导与电阻的关系方程为G=1/R，由此可以得到欧姆电导定律的关系方程：G=I/U。
【2.2】功率和能量
功率介绍：功率是指物体在单位时间内所做的功的多少，即功率是描述做功快慢的物理量。功的数量一定，时间越短，功率值就越大。求功率的公式为功率=功/时间。功率表示做功快慢程度的物理量。单位时间内所作的功称为功率，用P表示。故功率等于作用力与物体受力点速度的标量积。
功率的计算公式：P = UI = U的2次方/R = I的2次方R

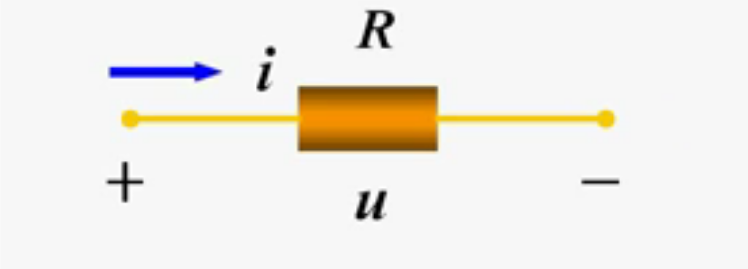

- 电流的方向和电压方向一致叫做：关联方向。公式：P = UI?
也就是：正极是流入的，负极是流出的。

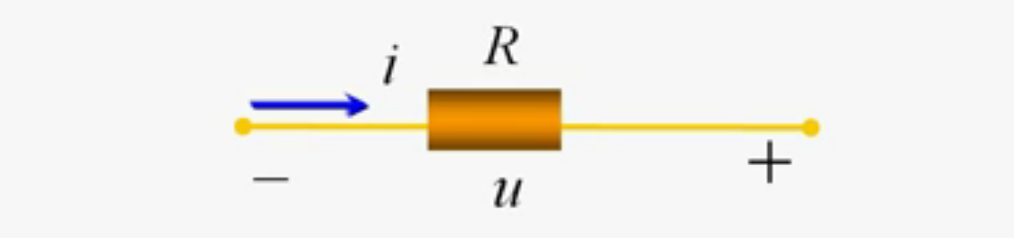

- 电流方向与电压方向相反叫做：非关联方向。公式：P = -UI
也就是：正极是流出的，负极是流入的。
- 吸收功率为：P>0 为消耗功率，发出功率为：P<0 为产生功率。
?表明：电阻元件在任何时候总是消耗功率的。
如果把一个电阻断开就称之为：开路，也可以称之为断路。
在完整的电流某处给它断开(开路)，因为这个电路时断开的，所以此时一点电流都没有。

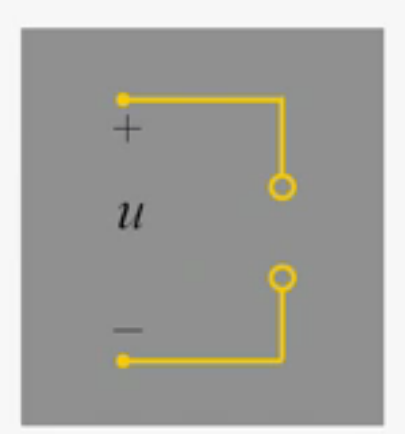

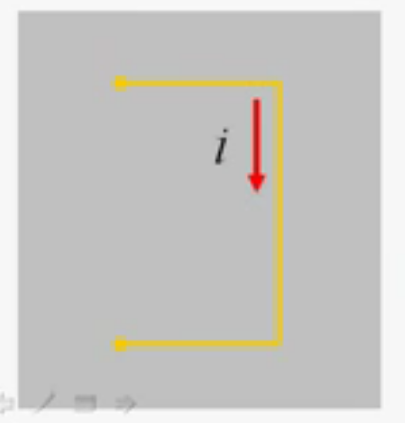

开路的特征：
- 开路首先它的电流为 i = 0，u 不等于 0，也就是电压可以任意。不一定不等于0。
如果把电阻的支路换成导线称之为：短路。
我们在电阻两边链接导线，此时这个电路就称之为时短路。
短路的特征：
- 整个电路中没有用电器，因此，一旦接通，电路中电流极其大。
物理定义（能量）
能量是物质运动转换的量度，世界万物是不断运动的，在的一切物质属性中，运动是最基本的属性，其他属性都是运动的具体表现。能量是表征物理系统做功的本领的量度。
【2.3 理想电压源和理想电流源】?

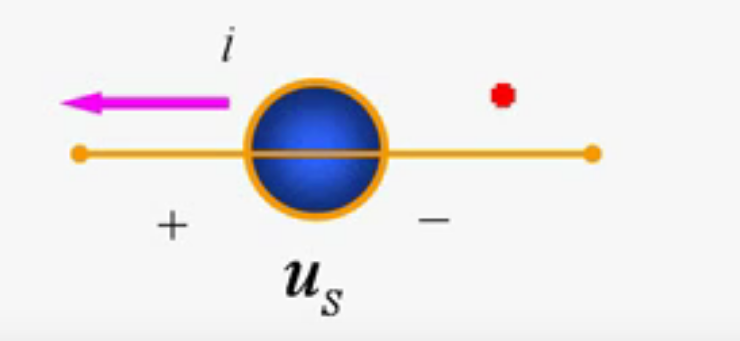

理想电压源 作用：在电路两端提供为 U 的电压。电压的大小方向是固定的，但是流过的电流可以是任意值。也就是说这个方向不一定是从正极流入，负极流出。
- 定义：其两端电压总能保持定制或一定时间函数，其中值与流过它的电流 i 无关的元件叫做理想电压源。
- 注：电压源不能短路！& 电压源不能并联在一起，不然导线就会 over
①：电压源两端电压由电源本身来决定的，与外电路是无关的。与流经它的电流方向，大小无关。
②：通过电压源的电流由电源及外电路共同决定。
电路符号：(总的方向都是一样的)

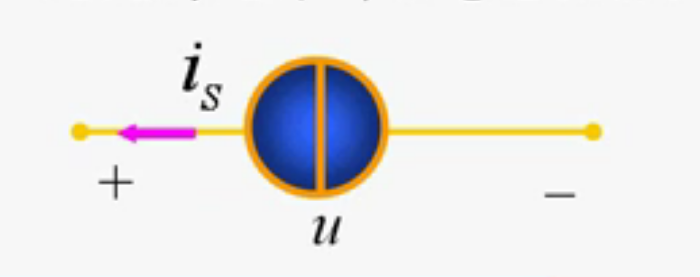

理想电流源 作用：所在的支路稳定提供一个方向，大小 Is 的电流，电压任意值。
定义：其输出电流总能保持定制或者一定的时间函数，其值与它的两端电压 u 无关的元件叫做理想电流源。
电路符号：
?①：电流源的输出电流由电源本身决定，与外电路无关。它们两端电压方向、大小无关。
?②：电流源两端的电压由电源及外电路共同决定。
注：电流源是不能够开路的，硬要弄成开路的话就会没有电流形成
【2.4 实际电源】
①：干电池和纽扣电池(化学电源)
- 干电池电动势 1.5v，仅取决于(糊状)化学材料，某大小决定存储的能力，化学反应不可逆。纽扣电池电动势1.35v，用固定化学材料，化学反应不可逆。
②：燃料电池(化学电源)
- 电池电动势1.23v。以氢，氧作为燃料。约百分之40~百分之45的化学能转变成电能。实验阶段假材料可继续工作。
③：太阳能电池(光能电源)
- 一块太阳能电池电动势0.6v。太阳光照射道 PN 结上，形成一个从 N 区流向 P 区的电流。约 百分之11 的光能转变成电能，故常用太阳能电池板。
- 一个50cm平方太阳能电池的电动势0.6v，电流为 0.1A。
④：蓄电池(化学电源)
- 电池电动势2V。使用时候，电池放电，当电解液浓度小于一定值时候，电动势低于2V，常要充电，化学反应可逆。
【2.5 受控电源】
定义：电压或者电流的大小和方向不是给定的时间函数，而是受电路中某个地方的电压(或电流)控制的电源，称之为：受控源。
简介：受控电源又称“非独立电源”。一种具有两个支路的四端元件。其中一条支路是电压源或电流源，另一支路则开路或短路，而电压源或电流源的数值受控于开路电压或短路电流。故有四类：电压控制电压源、电压控制电流源、电流控制电压源及电流控制电流源。常用于分析带有晶体管和运算放大器的电路。

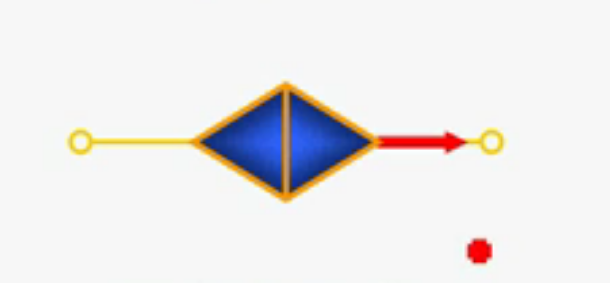

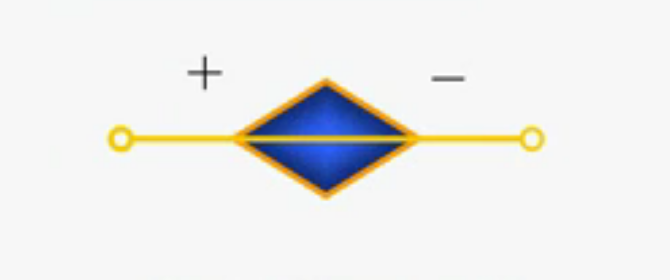

电路符号如下：(受控电压源)
电路符号如下：(受控电流源)
