[数据结构与算法]定时器的设计与实现

定时器的设计与实现

定时器的应用

应用场景一：keep alive 保活机制（心跳检测）

成千上万个客户端连接服务器，但有些客户端可能连上服务器之后就再也没有发送数据过，为了将最好的资源分配给有效的连接，每个客户端需要定时向服务器发送心跳包，如果服务器一段时间检测不到心跳包，则自动断开连接。

应用场景二：每隔一段时间需要执行的特定操作

1.游戏技能冷却
2.地图野怪刷新
3.倒计时

定时器的设计

在设计定时器的数据结构时需要达到以下几点要求：

1. 有序的结构,且增加删除操作不影响该结构有序;
2. 能快速查找最小节点;

综上定时器的设计可以使用以下几个方式：红黑树、最小堆、单层级时间轮、多层级时间轮，
接下来我会从算法的层面分析这几个实现方式的优缺点。

可见在众多算法中，时间轮算法是最好的。

定时器的实现

红黑数与最小堆

#include <stdio.h>
#include <sys/epoll.h>
#include "mh-timer.h"
void hello_world(timer_entry_t *te) {
    printf("hello world time = %u\n", te->time);
}
int main() {
    init_timer();

    add_timer(3000, hello_world);//添加时间事件

    int epfd = epoll_create(1);
    struct epoll_event events[512];

    for (;;) {
        int nearest = find_nearest_expire_timer(); //获取最近事件到来的时间
        int n = epoll_wait(epfd, events, 512, nearest);//设置epoll_wait阻塞到下一个时间事件的到来
        for (int i=0; i < n; i++) {
            // 处理时间事件
        }
        expire_timer();//将超时的时间事件删除
    }
    return 0;
}

这两者实现的方法类似，只是底层数据结构改变。

二者都采用健值的方式存储，key是到期时间，alue是执行的回调函数。

单层级时间轮

原理

单层级时间轮的数据结构其实就是链表，中间的圆圈是时间链表，外面的是定时任务链表，指针tick会绕着时间轮旋转，每次添加时间事件的时候，将事件放入(tick+delay) % MAX_TIME_WHEEL_SIZE的链表的末尾，每次tick转到相应的时间刻度，取出其中的时间事件并执行。

缺陷

1.可定时的时间长度与精度取决于时间轴的刻度，这也是单层时间轴的局限所在。

解决方案

1.增加round(轮次)属性：就像跑步一样，为每个任务加上round的计数器，当指针转过一圈时，round计数器减1，所以只需取出round=0的任务即需要触发的任务。

优点：可减少时间格过大造成的空间浪费

缺点：每次都需要遍历对应格子里面全部的任务列表，特别是当时间轮刻度粒度很小，任务列表特别长时，耗时将会大大增加。

2.采用层级时间轮：类似时钟一样，有时钟、分钟和秒钟。 层级时间轮可以进一步扩展为天轮、月轮甚至年轮。

代码实现

#include <unistd.h>
#include <stdio.h>
#include <string.h>
#include <stdint.h>

#if defined(__APPLE__)
#include <AvailabilityMacros.h>
#include <sys/time.h>
#include <mach/task.h>
#include <mach/mach.h>
#else
#include <time.h>
#endif

#define MAX_TIMER ((1<<17)-1)
#define MAX_CONN ((1<<16)-1)

typedef struct conn_node {
    uint8_t used; // 引用    就是这段时间发送的心跳包的个数
    int id;  // fd
} conn_node_t;

typedef struct timer_node {
    struct timer_node *next; // 下一个
    struct conn_node *node; // 本身
    uint32_t idx;
} timer_node_t;

static timer_node_t timer_nodes[MAX_TIMER] = {0};
static conn_node_t conn_nodes[MAX_CONN] = {0};
static uint32_t t_iter = 0;
static uint32_t c_iter = 0;

timer_node_t * get_timer_node() { // 注意：没有检测定时任务数超过 MAX_TIMER 的情况
    t_iter++;
    while (timer_nodes[t_iter & MAX_TIMER].idx > 0) {
        t_iter++;
    }
    timer_nodes[t_iter].idx = t_iter;
    return &timer_nodes[t_iter];
}

conn_node_t * get_conn_node() { // 注意：没有检测连接数超过 MAX_CONN 的情况
    c_iter++;
    while (conn_nodes[c_iter & MAX_CONN].used > 0) {
        c_iter++;
    }
    return &conn_nodes[c_iter];
}

#define TW_SIZE 16
#define EXPIRE 10
#define TW_MASK (TW_SIZE - 1)
static uint32_t tick = 0;

typedef struct link_list {
    timer_node_t head; // 方便遍历
    timer_node_t *tail; // 方便添加
}link_list_t;

void add_conn(link_list_t *tw, conn_node_t *cnode, int delay) {
    link_list_t *list = &tw[(tick+EXPIRE+delay) & TW_MASK];
    timer_node_t * tnode = get_timer_node();
    cnode->used++;
    tnode->node = cnode;
    list->tail->next = tnode;
    list->tail = tnode;
    tnode->next = NULL;
}

void link_clear(link_list_t *list) {
    list->head.next = NULL;
    list->tail = &(list->head);
}

void check_conn(link_list_t *tw) {
    int32_t itick = tick;
    tick++;
    link_list_t *list = &tw[itick & TW_MASK];
    timer_node_t *current = list->head.next;
    while (current) {
        timer_node_t * temp = current;
        current = current->next;
        conn_node_t *cn = temp->node;
        cn->used--;
        temp->idx = 0;
        if (cn->used == 0) {
            printf("fd:%d kill down\n", cn->id);
            temp->next = NULL;
            continue;
        }
        printf("fd:%d used:%d\n", cn->id, cn->used);
    }
    link_clear(list);
}

static time_t
current_time() {
    time_t t;
#if !defined(__APPLE__) || defined(AVAILABLE_MAC_OS_X_VERSION_10_12_AND_LATER)
    struct timespec ti;
    clock_gettime(CLOCK_MONOTONIC, &ti);
    t = (time_t)ti.tv_sec;
#else
    struct timeval tv;
    gettimeofday(&tv, NULL);
    t = (time_t)tv.tv_sec;
#endif
    return t;
}

int main() {
    memset(timer_nodes, 0, MAX_TIMER * sizeof(timer_node_t));
    memset(conn_nodes, 0, MAX_CONN * sizeof(conn_node_t));

    // init link list
    link_list_t tw[TW_SIZE];
    memset(tw, 0, TW_SIZE * sizeof(link_list_t));
    for (int i = 0; i < TW_SIZE; i++) {
        link_clear(&tw[i]);
    }

    // 该测试起始时间为0秒，所以 delay 不能添加超过10的数。
    {
        conn_node_t *node = get_conn_node();
        node->id = 10001;
        add_conn(tw, node, 0);
        add_conn(tw, node, 5);
    }

    {
        conn_node_t *node = get_conn_node();
        node->id = 10002;
        add_conn(tw, node, 0);
    }

    {
        conn_node_t *node = get_conn_node();
        node->id = 10003;
        add_conn(tw, node, 3);
    }

    time_t start = current_time();
    for (;;) {
        time_t now = current_time();
        if (now - start > 0) { //
            for (int i=0; i<now-start; i++)
                check_conn(tw);
            start = now;
            printf("check conn tick:%d\n", tick);
        }
        // 1. 为什么 usleep 20ms  而时间精度是 1s   50个 20ms
        // check_conn 需要花费时间，随着运行，时间精度越来越差
        //
        usleep(20000); // 1秒 1000000    1s  1000ms   20ms
    }
    return 0;
}

多层级时间轮

多层级时间轮其实就是多个单层级时间轮的集合，就如同我们的时钟一样，秒针转动一圈，分针走一格，分针转动一圈，时针走一格，设计思路也是一样，设计多个链表，每个链表所代表的精度不同，根据设定的时间不同放入不同的链表中，让变量tick++，加到哪里便利那个链表，执行相应任务。

由上图可见，除了第一级时间轮是精确的时间，从第二级到第五级都存储的是一个时间范围，只要落在这个时间范围内的任务都存在这个链表中，等到tick遍历到2-5层的节点时，只需要把这些节点取出来，再做一次插入操作，这样他们就全部变成第一层的节点了。

代码实现

线程间互斥采用自旋锁，因为互斥资源是纯计算类，并不涉及系统调用，所以互斥锁耗费资源相比于自旋锁要大。

#ifndef _SPINLOCK_H
#define _SPINLOCK_H

struct spinlock {
	int lock;
};

static void spinlock_init(struct spinlock *lock) {
	lock->lock = 0;
}

static void spinlock_lock(struct spinlock *lock) {
	while (__sync_lock_test_and_set(&lock->lock, 1)) {}
}

static int spinlock_trylock(struct spinlock *lock) {
	return __sync_lock_test_and_set(&lock->lock, 1) == 0;
}

static void spinlock_unlock(struct spinlock *lock) {
	__sync_lock_release(&lock->lock);
}

static void spinlock_destroy(struct spinlock *lock) {
	(void) lock;
}

#endif

#ifndef TIMEWHEEL_H
#define TIMEWHEEL_H
#include<pthread.h>
#include<iostream>
#include<list>
#include<string.h>
#include"spinlock.h"
using namespace  std;

#define TIME_NEAR_SHIFT 8
#define TIME_NEAR (1 << TIME_NEAR_SHIFT)
#define TIME_LEVEL_SHIFT 6
#define TIME_LEVEL (1 << TIME_LEVEL_SHIFT)
#define TIME_NEAR_MASK (TIME_NEAR-1)
#define TIME_LEVEL_MASK (TIME_LEVEL-1)
typedef void (*handler_pt) (struct timeNode *node);


struct timeNode;
//这个结构体就是每一层的节点
struct link_list {
    list<timeNode *> head;
};
//时间轮类，采用单例模式
class timeWheel
{
public:
    //增加定时任务
    timeNode* add_timer(int time, handler_pt func, int threadid);
    static timeWheel* GetInstance();
    //检测到期任务
    void timer_update();
    void del_timer(timeNode *node);
    void clear_timer();
private:
    timeWheel();
    //获取当前时间
    uint64_t gettime();
    void expire_timer();
    void add_node(timeNode *node);
    void move_list(int level, int idx);
    void link(link_list *list, timeNode *node);
    void timer_shift();
    void dispatch_list(list<timeNode *> *current);
    void timer_execute();
    list<timeNode *> link_clear(link_list *list);
private:

    static timeWheel *m_Instance;
    //0层时间轮，255格
    link_list m_near[TIME_NEAR];
    //1-4层时间轮 64格
    link_list m_t[4][TIME_LEVEL];
    struct spinlock m_lock;
    uint32_t m_time;
    uint64_t m_current;
    uint64_t m_current_point;
};

struct timeNode
{
    uint32_t m_expire;  //超时时间
    handler_pt m_callback; //回调函数
    uint8_t m_cancel; //是否取消
    int id;
};

#endif // TIMEWHEEL_H

#include "timewheel.h"
timeWheel* timeWheel::m_Instance = NULL;
timeWheel::timeWheel()
{
    for(int i=0;i<TIME_NEAR;i++)
    {
        m_near->head.clear();
    }
    for(int i=0;i<4;i++)
    {
        for(int j=0;j<TIME_LEVEL;j++)
        {
            m_t[i][j].head.clear();
        }
    }
    spinlock_init(&m_lock);
    m_time = 0;
    m_current = 0;
    m_current_point = gettime();
}
timeWheel* timeWheel::GetInstance()
{
     if (m_Instance == NULL) //判断是否第一调用
         m_Instance = new timeWheel();
     return m_Instance;
}

timeNode* timeWheel::add_timer(int time, handler_pt func, int threadid)
{
    timeNode *node = (timeNode *)malloc(sizeof(*node));
    spinlock_lock(&m_lock);
    node->m_expire = time+m_time;
    node->m_callback = func;
    node->id = threadid;
    if (time <= 0) {
        node->m_callback(node);
        spinlock_unlock(&m_lock);
        free(node);
        return NULL;
    }
    add_node(node);
    spinlock_unlock(&m_lock);
    return node;
}

void timeWheel::timer_update()
{
    spinlock_lock(&m_lock);
    timer_execute();//这里两次timer_execute（）是因为
    timer_shift(); // 可能出现tick在第二层2处执行完timer_shift()后
    timer_execute();//时间任务被映射到第一层2处，若没有第二次则会缺失一次时间任务
    spinlock_unlock(&m_lock);
}
void timeWheel::del_timer(timeNode *node)
{
    node->m_cancel=1;
}
uint64_t timeWheel::gettime()
{
    uint64_t t;
#if !defined(__APPLE__) || defined(AVAILABLE_MAC_OS_X_VERSION_10_12_AND_LATER)
    struct timespec ti;
    clock_gettime(CLOCK_MONOTONIC, &ti);
    t = (uint64_t)ti.tv_sec * 100;
    t += ti.tv_nsec / 10000000;
#else
    struct timeval tv;
    gettimeofday(&tv, NULL);
    t = (uint64_t)tv.tv_sec * 100;
    t += tv.tv_usec / 10000;
#endif
    return t;
}
void timeWheel::expire_timer()
{
    uint64_t cp = gettime();
    if (cp != m_current_point) {
        int diff = (uint32_t)(cp - m_current_point);
        m_current_point = cp;
        int i;
        for (i=0; i<diff; i++) {
            timer_update();
        }
    }
}
void timeWheel::clear_timer()
{
    for(int i=0;i<TIME_NEAR;i++)
    {
        m_near->head.clear();
    }
    for(int i=0;i<4;i++)
    {
        for(int j=0;j<TIME_LEVEL;j++)
        {
            m_t[i][j].head.clear();
        }
    }
}
void timeWheel::link(link_list *list, timeNode *node)
{
    list->head.push_back(node);
}
void timeWheel::add_node(timeNode *node)
{
    uint32_t time=node->m_expire;
    uint32_t current_time=m_time;
    uint32_t msec = time - current_time;
    if (msec < TIME_NEAR) { //[0, 0x100) 放0层
        link(&m_near[time&TIME_NEAR_MASK],node);
    } else if (msec < (1 << (TIME_NEAR_SHIFT+TIME_LEVEL_SHIFT))) {//[0x100, 0x4000) 放1层
        link(&m_t[0][((time>>TIME_NEAR_SHIFT) & TIME_LEVEL_MASK)],node);
    } else if (msec < (1 << (TIME_NEAR_SHIFT+2*TIME_LEVEL_SHIFT))) {//[0x4000, 0x100000)  放2层
        link(&m_t[1][((time>>(TIME_NEAR_SHIFT + TIME_LEVEL_SHIFT)) & TIME_LEVEL_MASK)],node);
    } else if (msec < (1 << (TIME_NEAR_SHIFT+3*TIME_LEVEL_SHIFT))) {//[0x100000, 0x4000000)  放3层
        link(&m_t[2][((time>>(TIME_NEAR_SHIFT + 2*TIME_LEVEL_SHIFT)) & TIME_LEVEL_MASK)],node);
    } else {//[0x4000000, 0xffffffff]  放4层
        link(&m_t[3][((time>>(TIME_NEAR_SHIFT + 3*TIME_LEVEL_SHIFT)) & TIME_LEVEL_MASK)],node);
    }
}
void timeWheel::move_list(int level, int idx)
{
    list<timeNode *> *current = &m_t[level][idx].head;
    while (!current->empty()) {
        timeNode *temp=current->front();
        current->pop_front();
        add_node(temp);
    }
    current->clear();
}
void timeWheel::timer_shift()
{
    int mask = TIME_NEAR;
    uint32_t ct = ++m_time;
    if (ct == 0) {  //因为会出现tick = 2^32-1 , delay = 3这种溢出int32数据类型的情况
        move_list(3, 0); //时间轮的m_t[3][0]处存放的就是超出2^32*20ms -->(2^32+255*64*64*64)*20ms延时的情况
    } else {
        // ct / 256
        uint32_t time = ct >> TIME_NEAR_SHIFT; // /256
        int i=0;
        // ct % 256 == 0
        while ((ct & (mask-1))==0) {//%256
            int idx=time & TIME_LEVEL_MASK;//%64
            if (idx!=0) {
                move_list(i, idx);
                break;
            }
            mask <<= TIME_LEVEL_SHIFT; // *64
            time >>= TIME_LEVEL_SHIFT; // /64
            ++i;
        }
    }
}


void timeWheel::dispatch_list(list<timeNode *> *current)
{
    while (!current->empty())
    {
        timeNode * temp = current->front();
        current->pop_front();
        if (temp->m_cancel == 0)
            temp->m_callback(temp);
        free(temp);
    }
}
//执行链表中的所有任务
void timeWheel::timer_execute()
{
    int idx = m_time & TIME_NEAR_MASK; //%256
    while (!m_near[idx].head.empty())
    {
        list<timeNode *> *current = &m_near[idx].head;
        spinlock_unlock(&m_lock);
        dispatch_list(current);
        current->clear();
        spinlock_lock(&m_lock);
    }
}
list<timeNode *> timeWheel::link_clear(link_list *list)
{
    std::list<timeNode *> head=list->head;
    list->head.clear();
    return head;
}

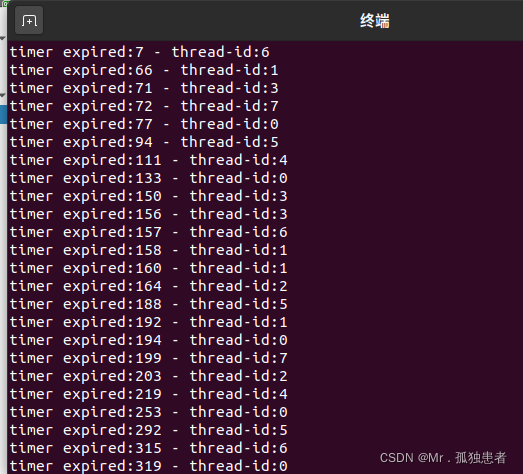

测试代码：

#include <stdio.h>
#include <unistd.h>
#include <pthread.h>
#include <time.h>
#include <stdlib.h>
#include "timewheel.h"
struct context {
    int quit;
    int thread;
};

struct thread_param {
    struct context *ctx;
    timeWheel *tw;
    int id;
};

static struct context ctx = {0};

void do_timer(timeNode *node) {
    printf("timer expired:%d - thread-id:%d\n", node->m_expire, node->id);
}

void* thread_worker(void *p) {
    struct thread_param *tp = (struct thread_param *)p;
    int id = tp->id;
    struct context *ctx = tp->ctx;
    while (!ctx->quit) {
        int expire = rand() % 200;
        tp->tw->add_timer(expire, do_timer, id);
        usleep(expire*(10-1)*1000);
    }
    printf("thread_worker:%d exit!\n", id);
    return NULL;
}

void do_quit(timeNode * node) {
    ctx.quit = 1;
}

int main() {
    timeWheel *tw=timeWheel::GetInstance();
    srand(time(NULL));
    ctx.thread = 8;
    pthread_t pid[ctx.thread];

    tw->add_timer(600, do_quit, 100);
    struct thread_param task_thread_p[ctx.thread];
    int i;
    for (i = 0; i < ctx.thread; i++) {
        task_thread_p[i].id = i;
        task_thread_p[i].ctx = &ctx;
        task_thread_p[i].tw = tw;
        if (pthread_create(&pid[i], NULL, thread_worker, &task_thread_p[i])) {
            fprintf(stderr, "create thread failed\n");
            exit(1);
        }
    }

    while (!ctx.quit) {
        tw->expire_timer();
        usleep(2500);
    }
    tw->clear_timer();
    for (i = 0; i < ctx.thread; i++) {
        pthread_join(pid[i], NULL);
    }
    printf("all thread is closed\n");
    return 0;
}

// gcc tw-timer.c timewheel.c -o tw -I./ -lpthread

运行效果图

有不足、疑问请留言
