前言
读到了篇有用的博客，介绍了Hepplaner的调用流程，总结起来就是setRoot()将RelNode注册到Graph中(Graph的顶点叫HepRelVertex是对RelNode封装)，再进入findBest()按照program一组组的执行优化规则，从Graph中取出符合的点来应用规则。
Graph
以HHepPlannerTest#testRuleClass为例，看看Graph的变化
addRelToGraph

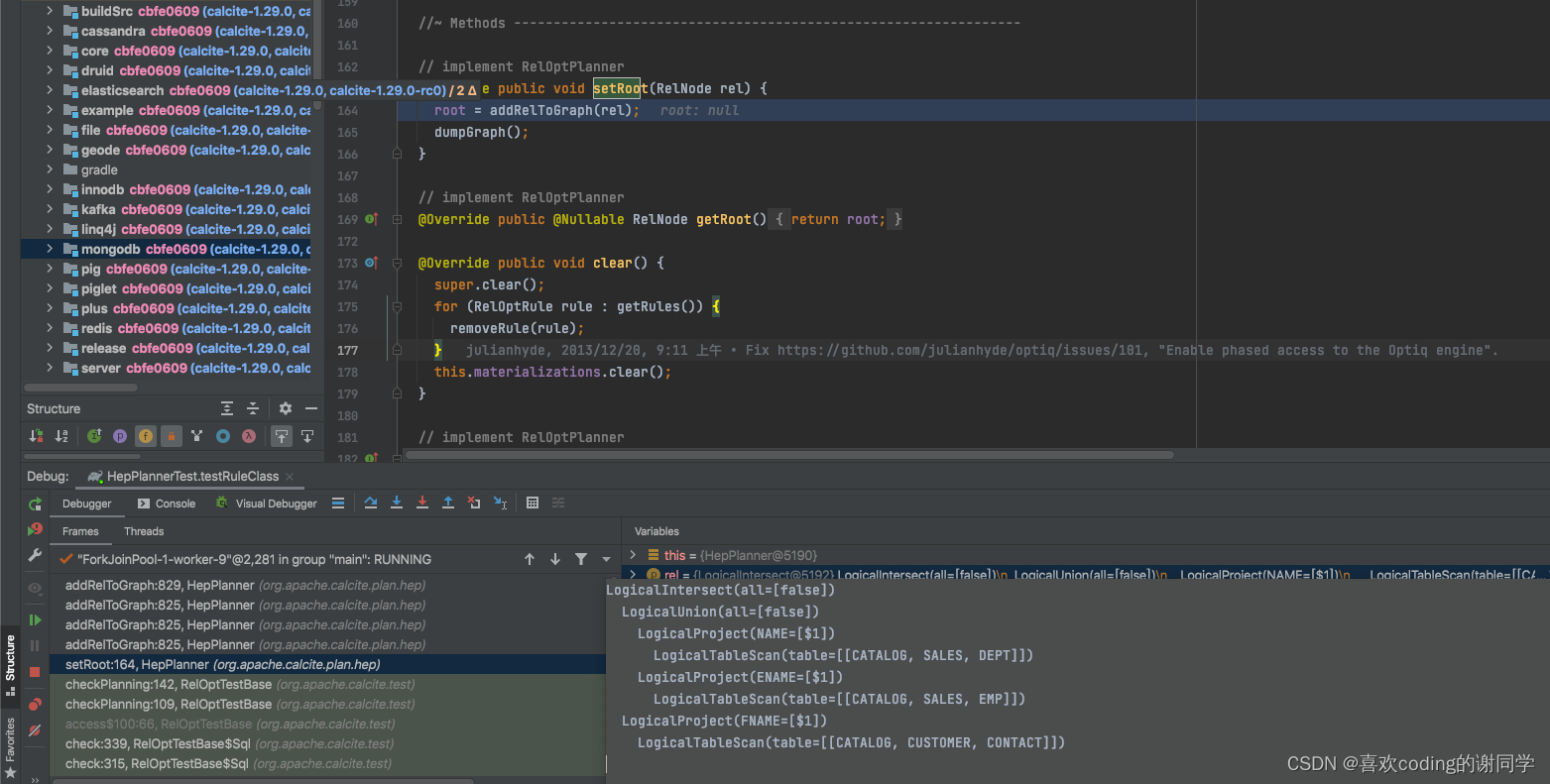

调用流程依旧是从setRoot()进入addRelToGraph，注意此刻的plan进行DFS的第一条路径应该为：LogicalIntersect -> LogicalUnion -> LogicalProject -> LogicalTableScan
下面看这条路径上的每个节点是如何注册的

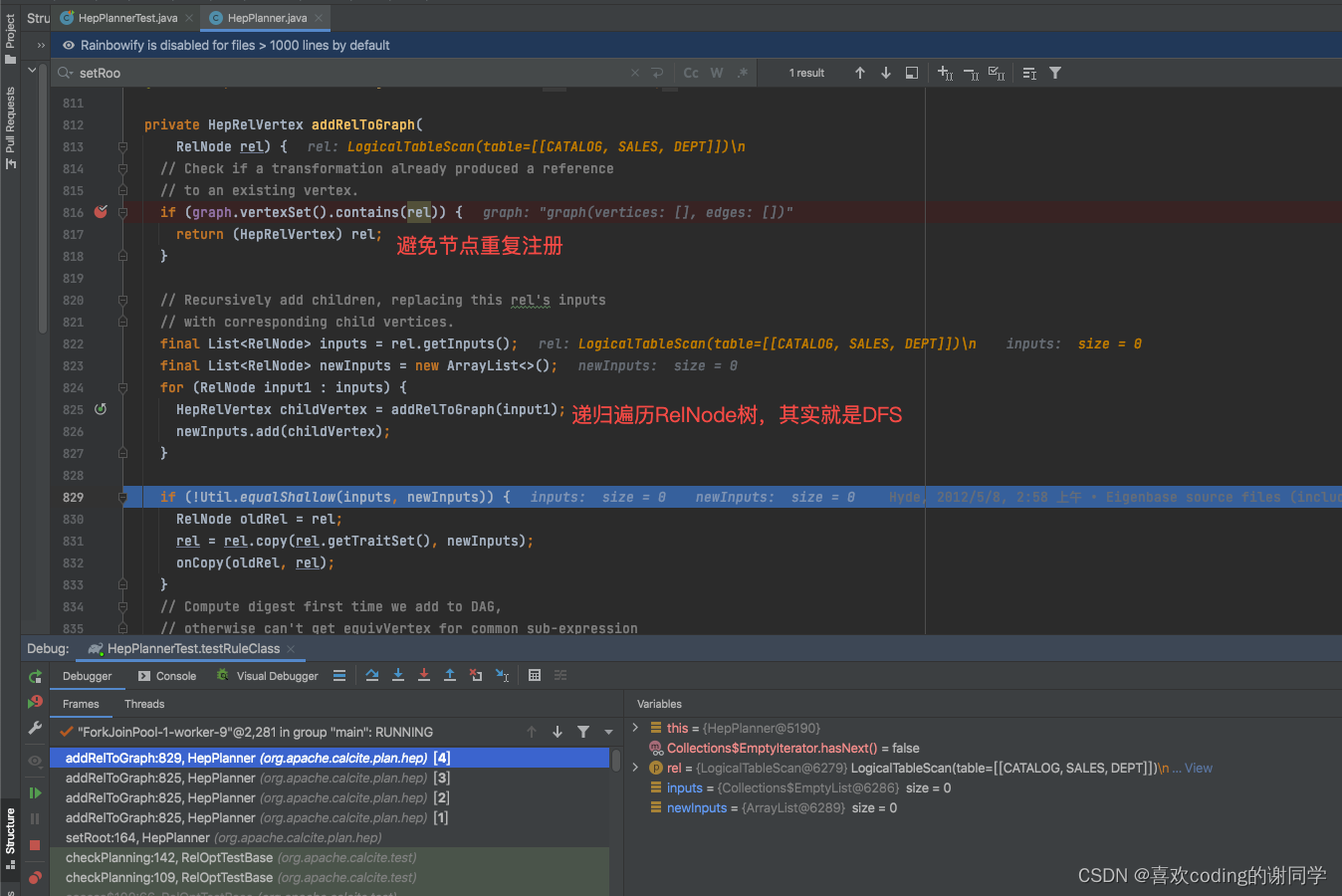

LogicalTableScan

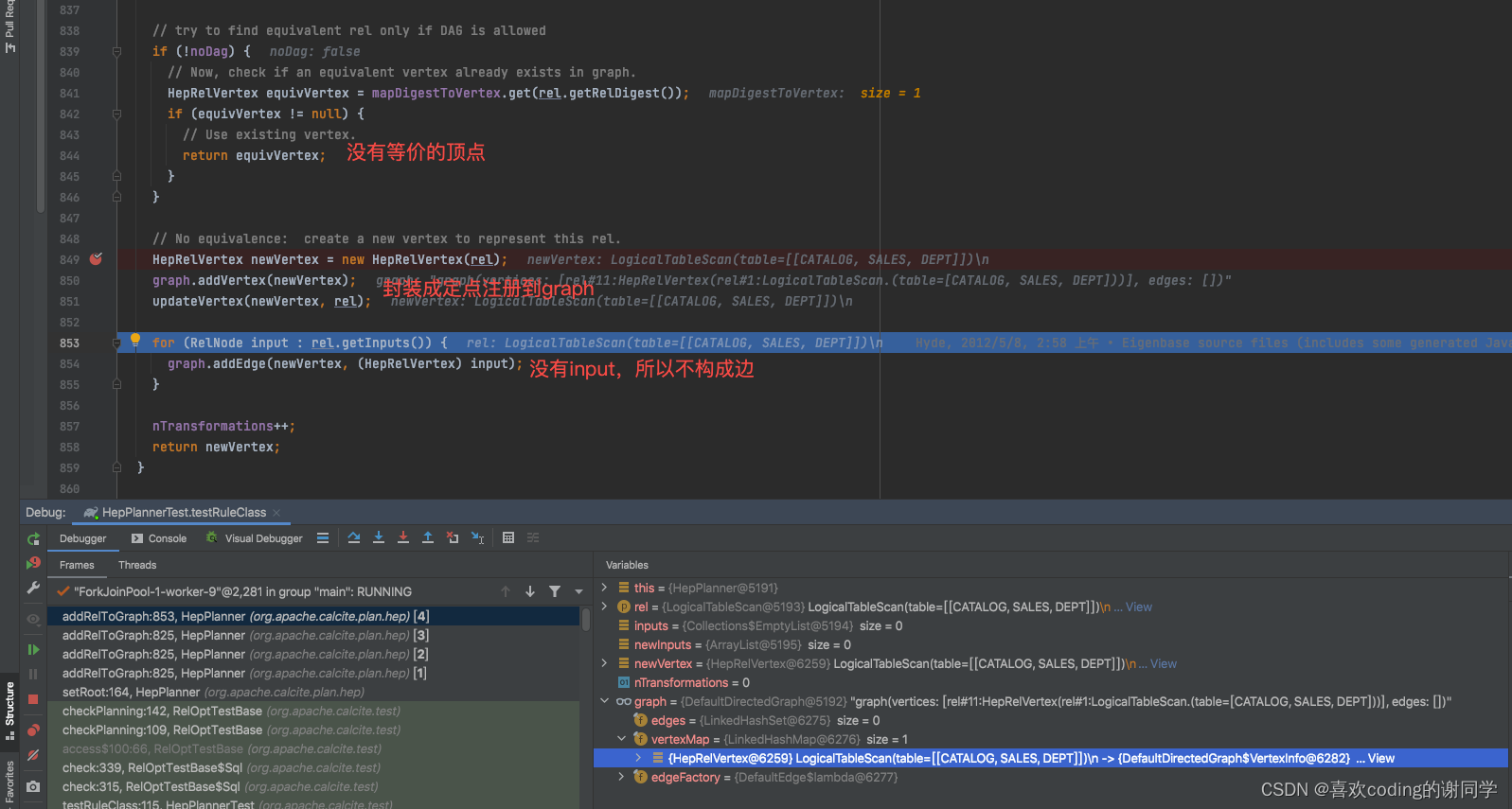

按照刚刚的提到路径进入到了最深层，因为是最底层没有input所以不会进入onCopy(oldRel, rel)的逻辑
onCopy(oldRel, rel)是为了将HepRelVertex的input从RelNode替换为HepRelVertex
此时mapDigestToVertex中还没有节点，拿不到等价的边，而是直接走到下面创建新的顶点和边
LogicalProject

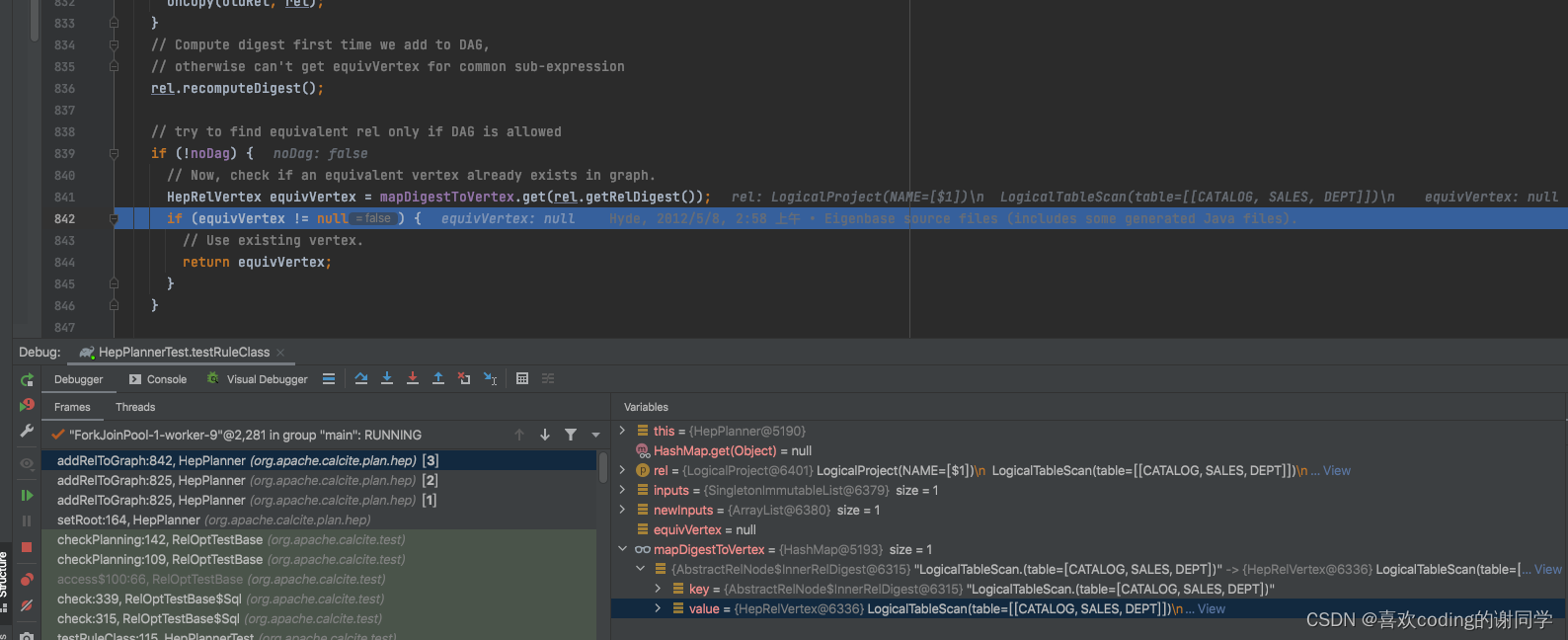

刚刚的LogicalTableScan已经注册，所以mapDigestToVertex有一对KV记录着它。需要注意的是这个key是通过RelNode#getDigest获得的，所以自己实现RelNode的时候要注意Digest，避免意外地被认为等价

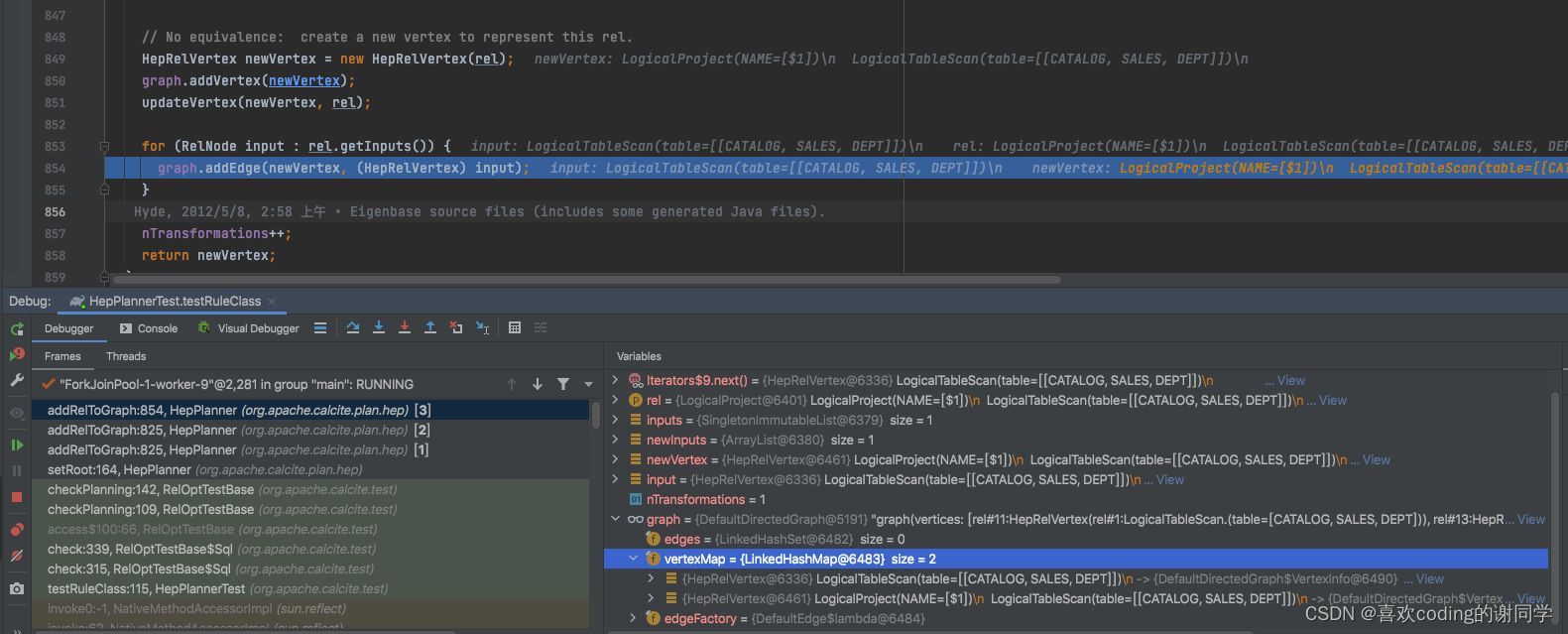

当LogicalProject注册进去的时候，Graph中有了2个点1条边
LogicalUnion

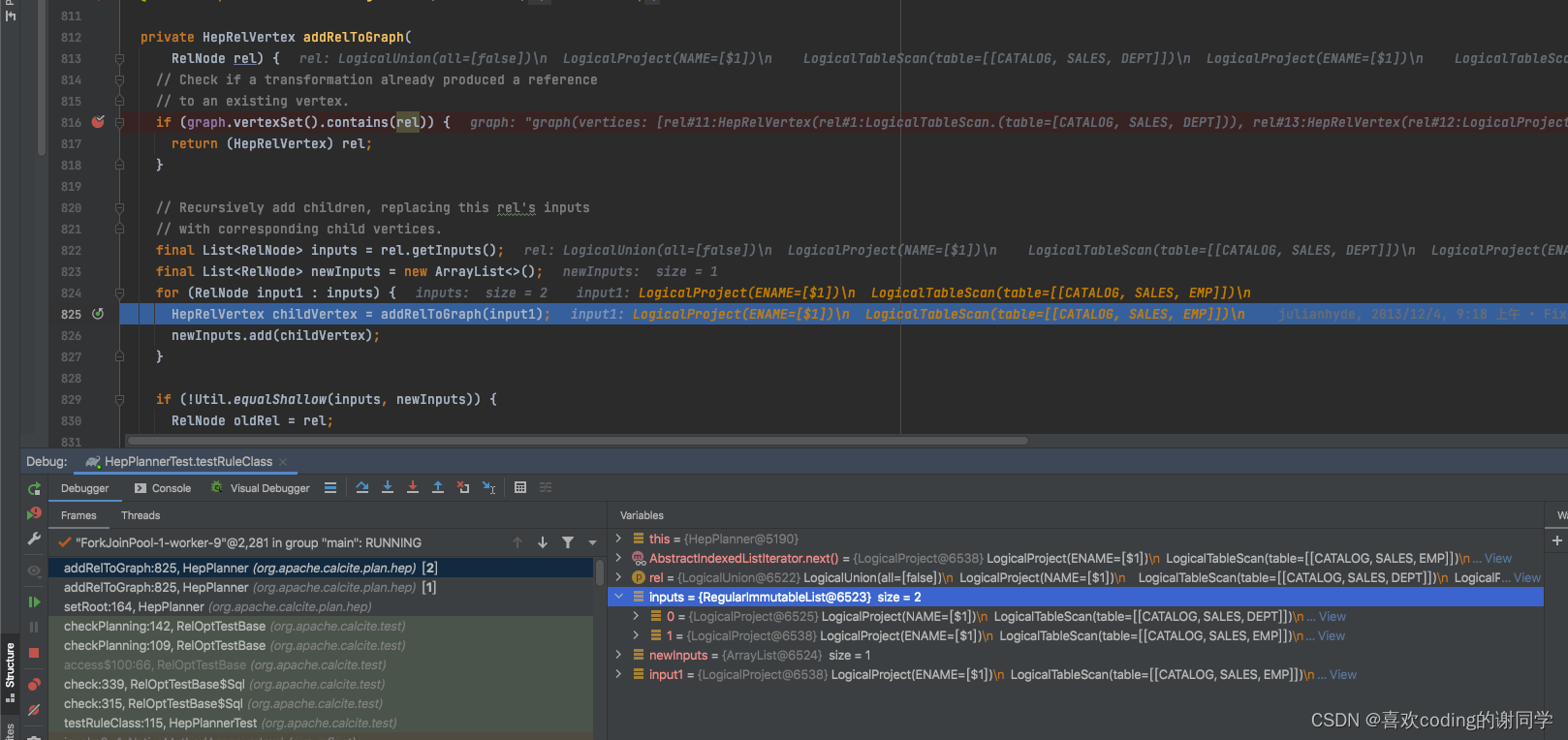

LogicalUnion有两个input，刚刚只是注册完了第一个，第二个的注册其实和第一个一样就不深入了

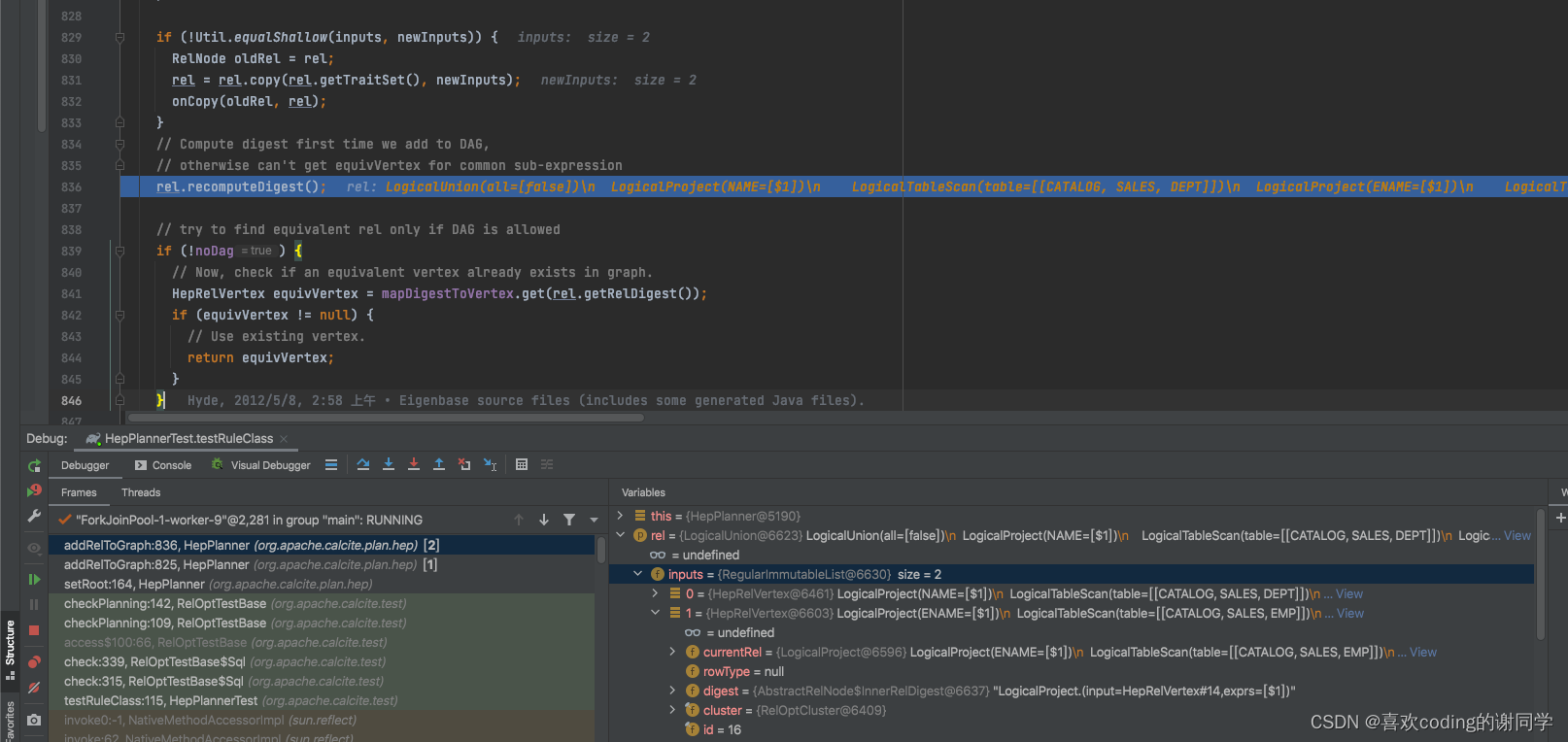

刚刚提到 onCopy(oldRel, rel)将relNode的input替换为Vertex，此刻两个input都是Vertex，Vertex持有着原来的relNode
LogicalUnion注册完之后，有4条边5个点了
LogicalIntersect

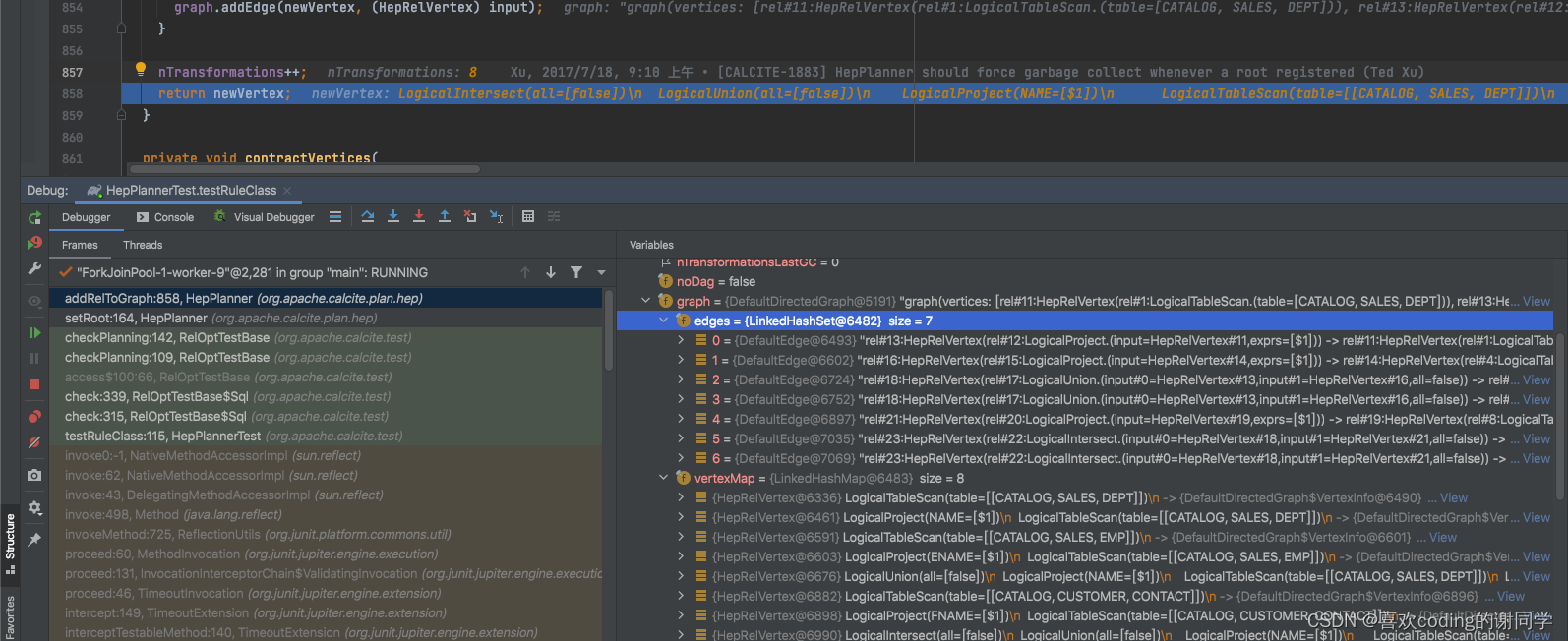

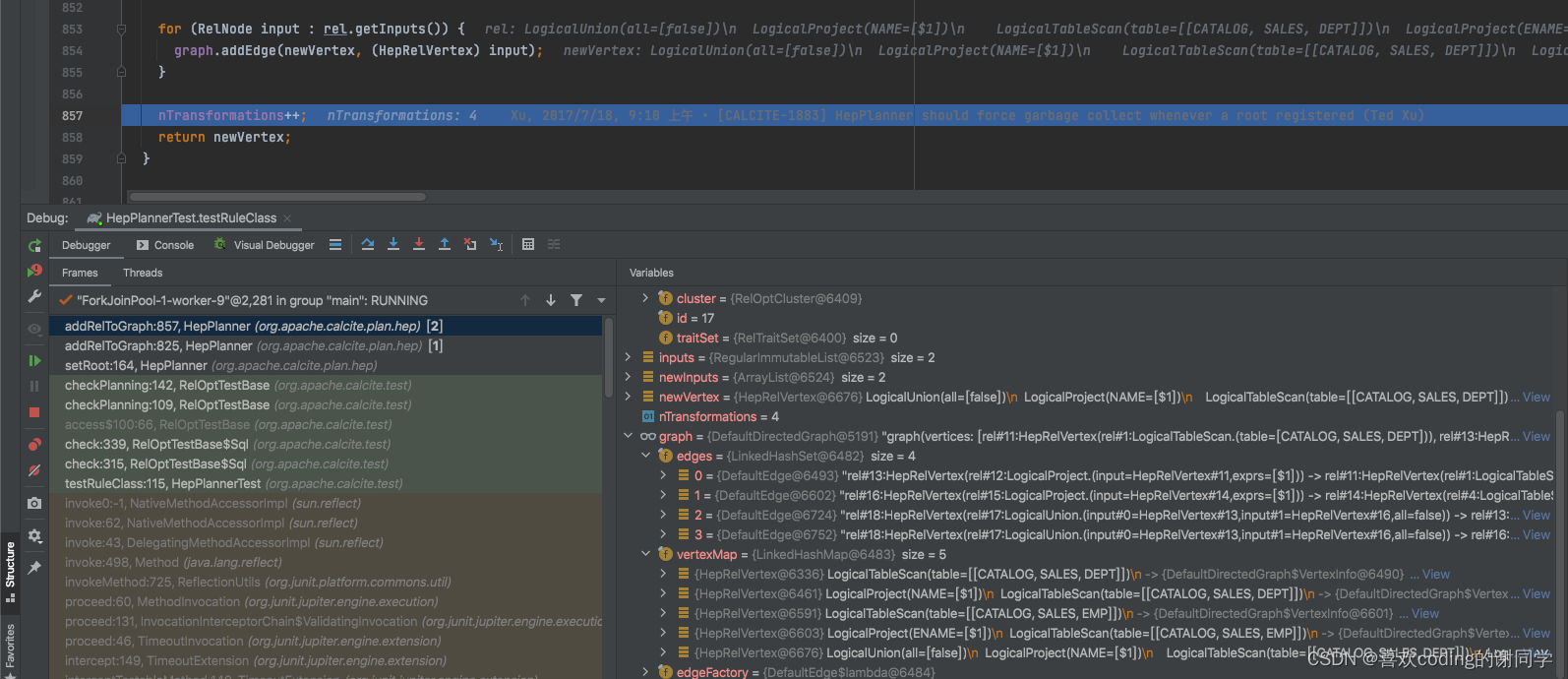

LogicalIntersect也有两个input，另一input注册同理不再深入，最终注册完得到的Graph有8个点7条边

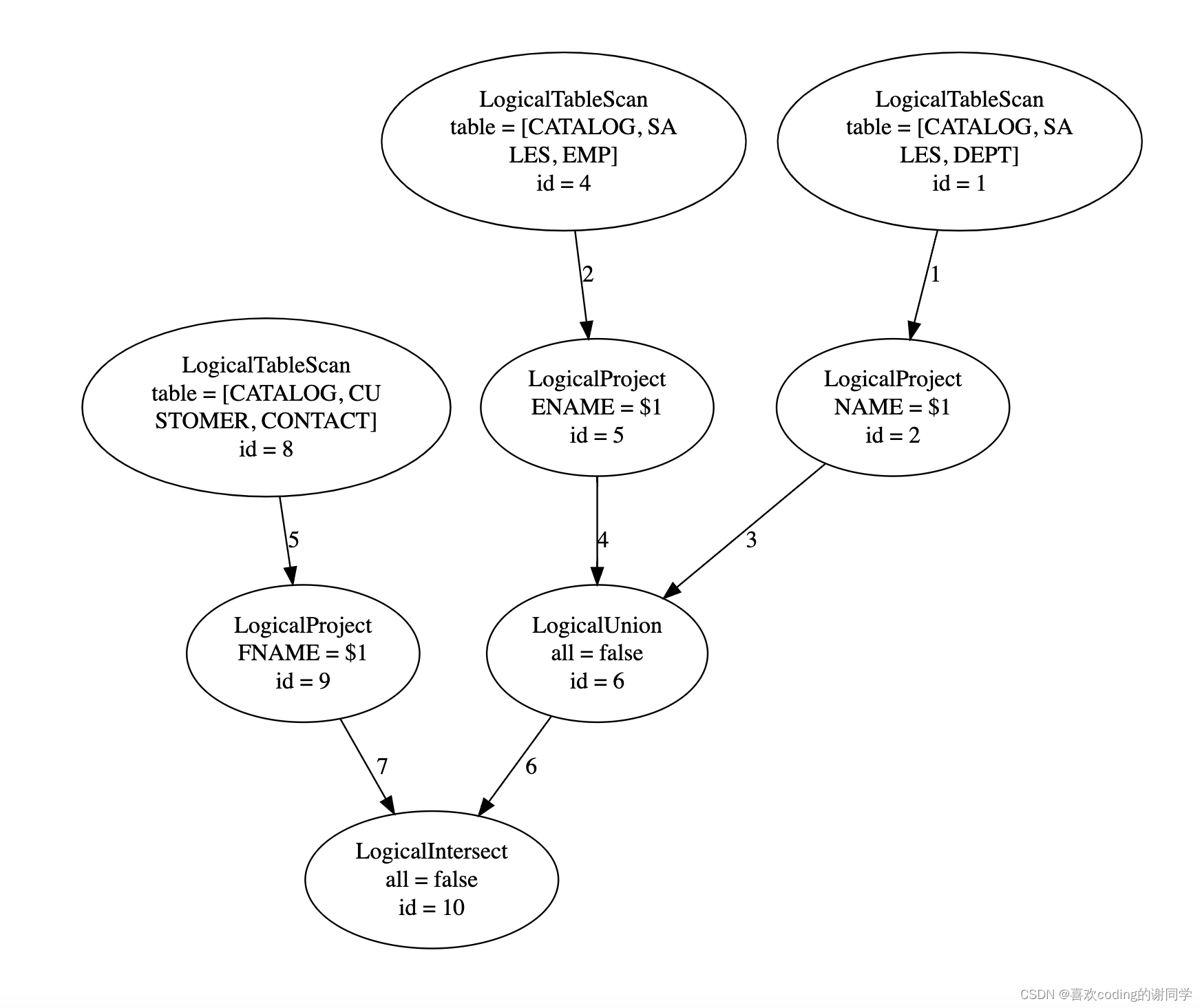

整个Graph画出来的话就是这样，边的注册顺序其实就是层序遍历的顺序
applyRules

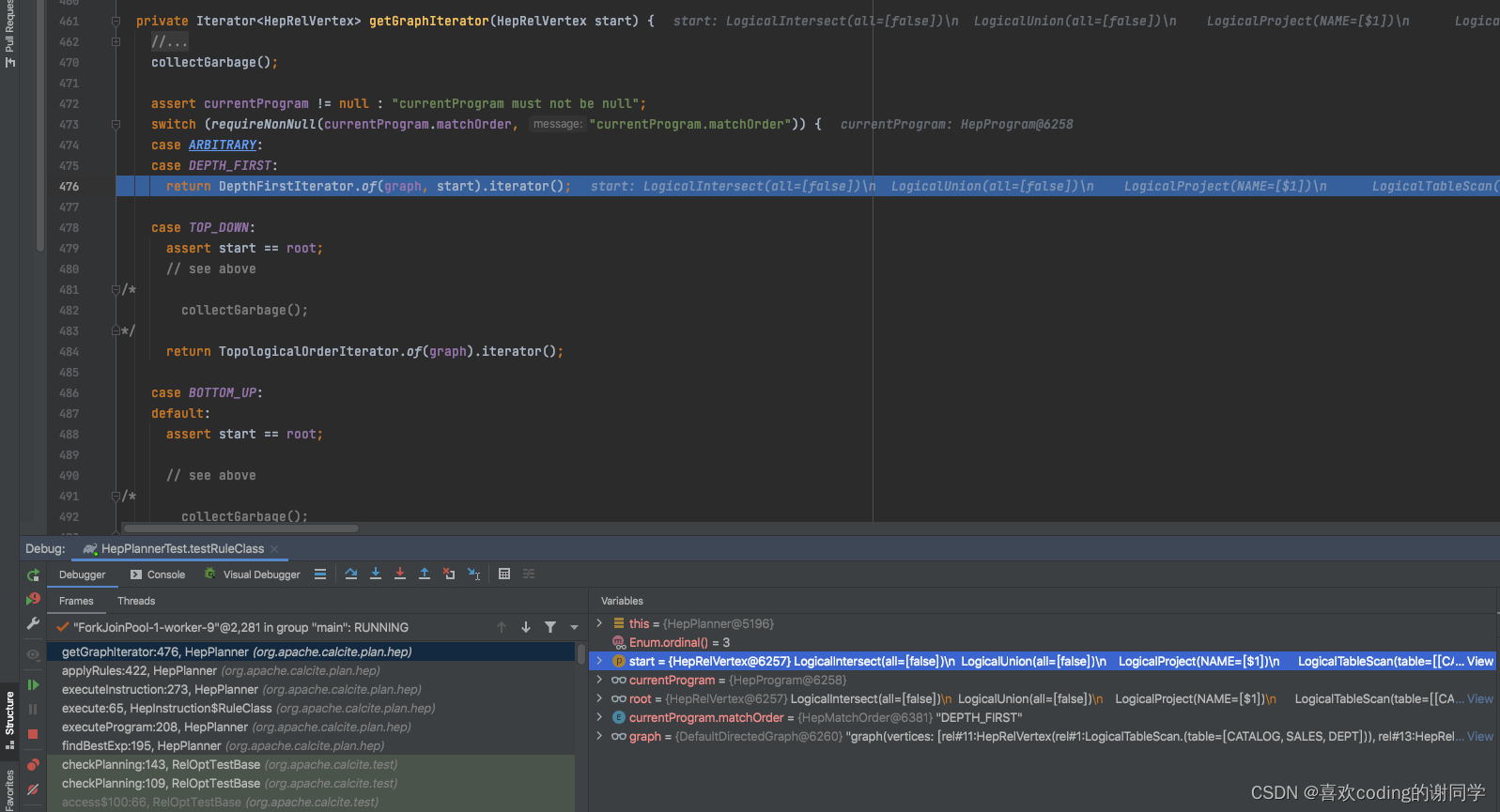

对Graph顶点HepRelVertex应用相应规则的时候遍历顺序可以指定，默认为DEPTH_FIRST

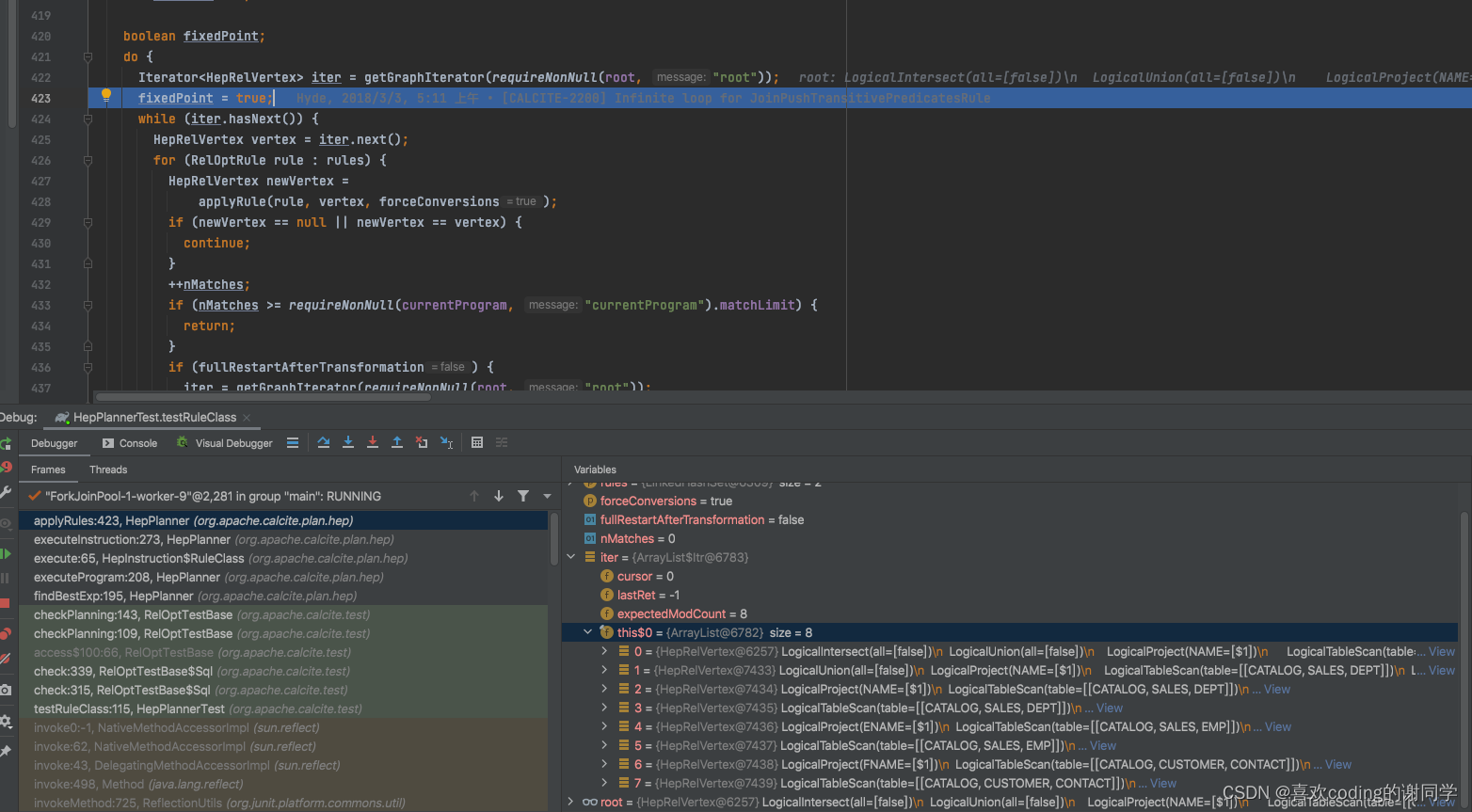

iter拿到指定顺序排列的顶点

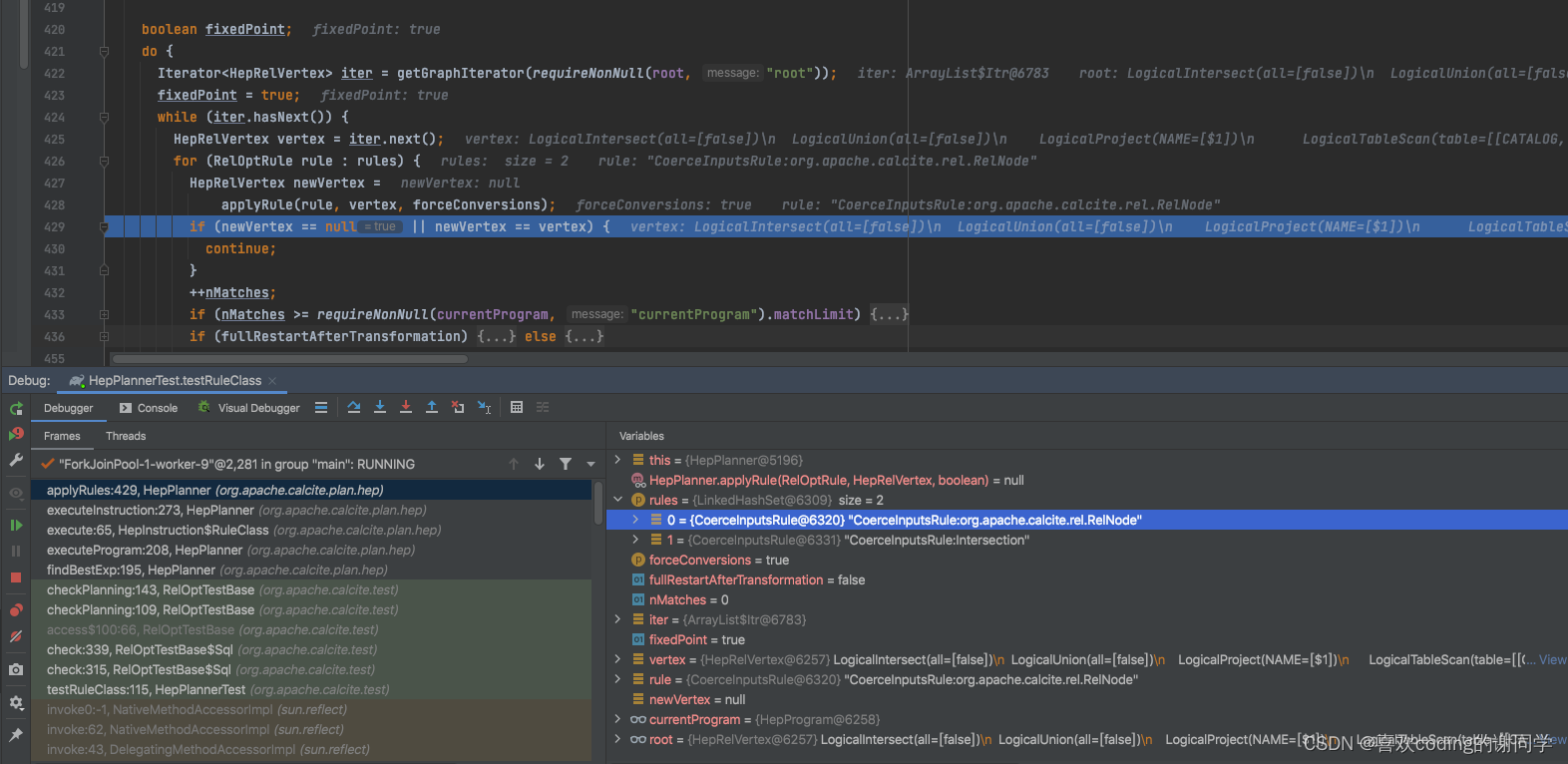

会尝试着对每个节点应用所有的规则
applyRule

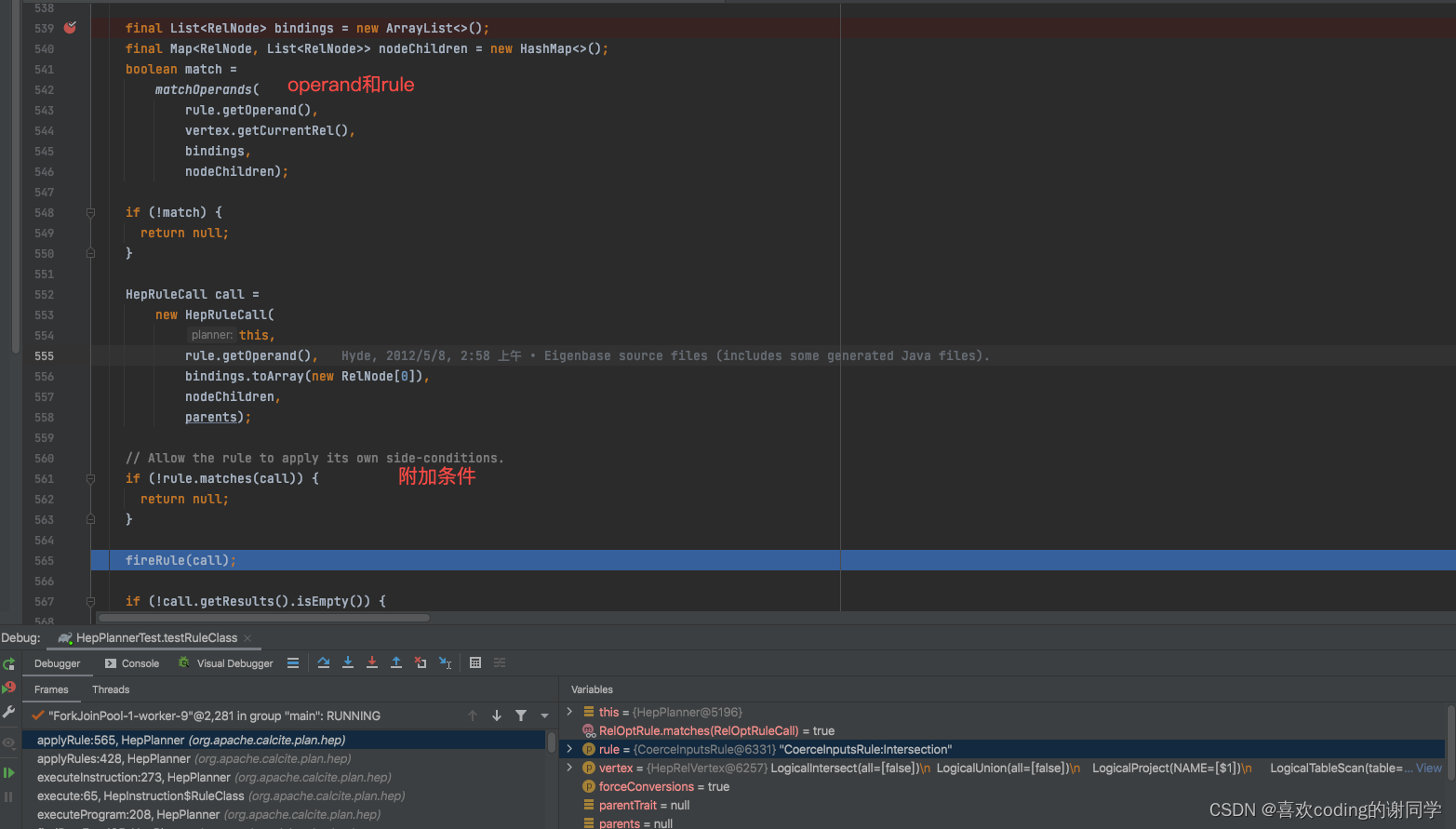

尝试应用规则的时候，会先判断规则定义的Operand和当前的Operand是否匹配，再判断规则的附加条件

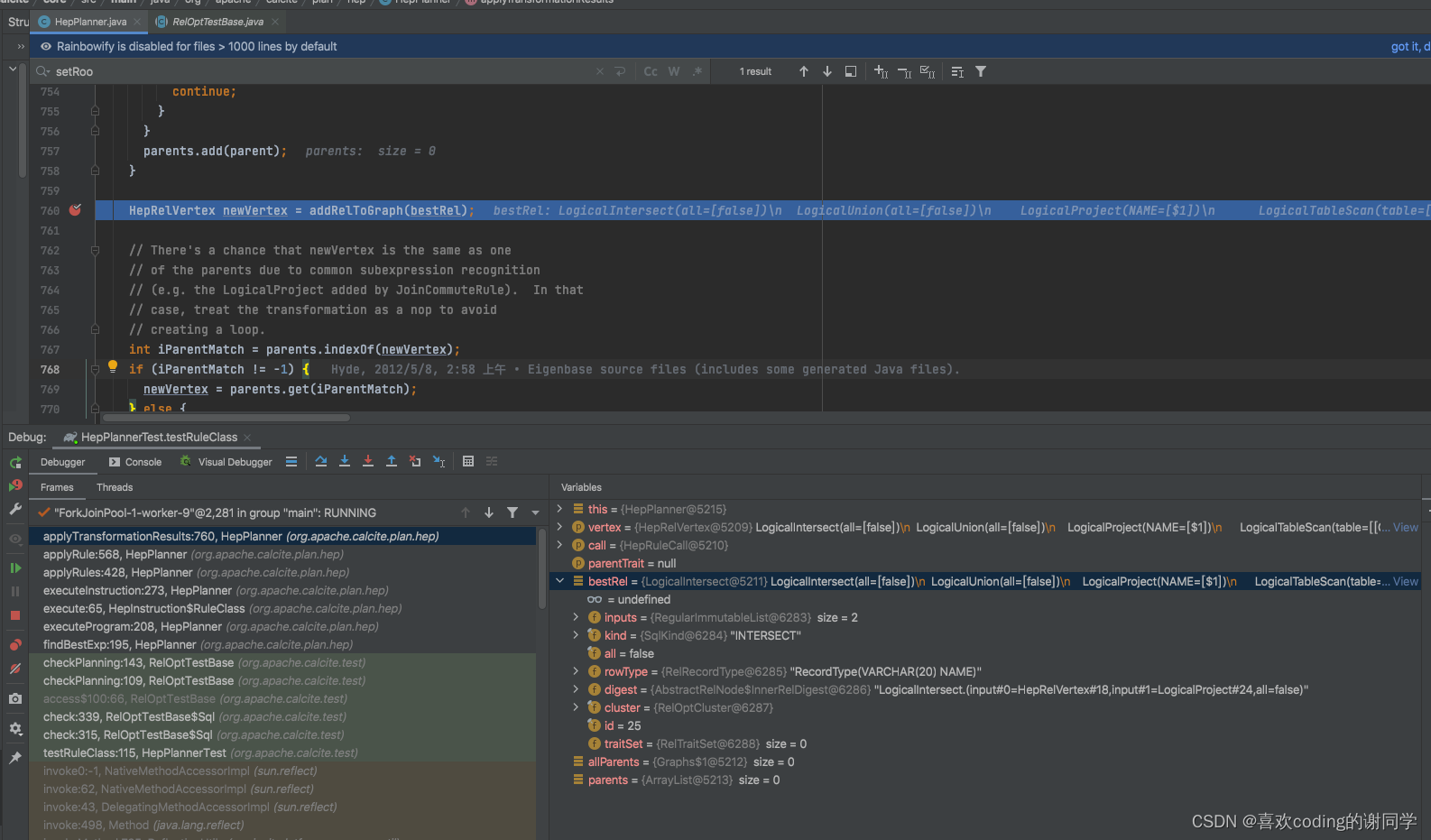

都匹配了之后会进行优化，并将优化的结果取出封装为新的顶点注册到Graph
总结
优化的时候会不断往Graph中注册新的边和点，当不再有新节点添加或者到达匹配次数的时候结束，此刻得到的RelNode被认为是最终的plan。
