[数据结构与算法]一篇文章弄懂HashMap底层

文章目录

1、HashMap结构

JDK7与JDK8及以后的HashMap结构与存储原理有所不同：
Jdk1.7：数组 + 链表 ( 当数组下标相同，则会在该下标下使用链表)
Jdk1.8：数组 + 链表 + 红黑树 (预值为8 如果链表长度 >=8则会把链表变成红黑树 )
Jdk1.7中链表新元素添加到链表的头结点,先加到链表的头节点,再移到数组下标位置
Jdk1.8中链表新元素添加到链表的尾结点
(数组通过下标索引查询，所以查询效率非常高，链表只能挨个遍历，效率非常低。jdk1.8及以
上版本引入了红黑树，当链表的长度大于或等于8的时候则会把链表变成红黑树，以提高查询效率)

HashMap中的数组通常被称为桶数组

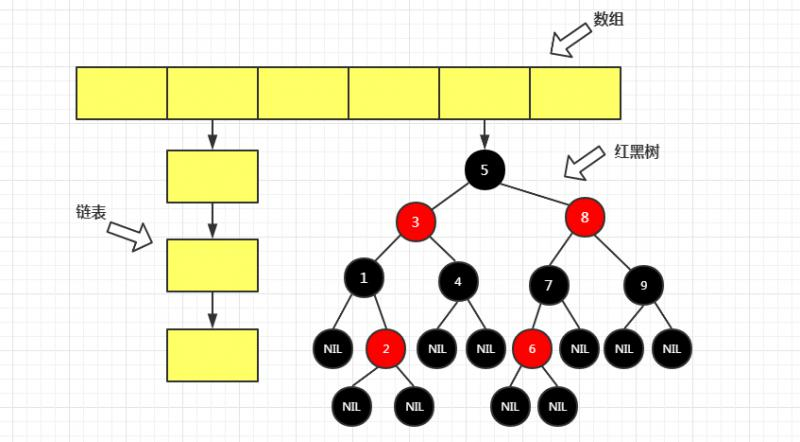

如下图所示：

数组存放了一个key-value实例，在jdk7中叫Entry在jdk8中叫Node，红黑树中的结点是TreeNode

Node继承与Map.Entry，TreeNode继承于Node

2、HashMap中的常量

//默认的初始化容量为16，必须是2的n次幂
static final int DEFAULT_INITIAL_CAPACITY = 1 << 4; // aka 16

//最大容量为 2^30
static final int MAXIMUM_CAPACITY = 1 << 30;

//默认的加载因子0.75，乘以数组容量得到的值，用来表示元素个数达到多少时，需要扩容。
//为什么设置 0.75 这个值呢，简单来说就是时间和空间的权衡。
//若小于0.75如0.5，则数组长度达到一半大小就需要扩容，空间使用率大大降低，
//若大于0.75如0.8，则会增大hash冲突的概率，影响查询效率。
static final float DEFAULT_LOAD_FACTOR = 0.75f;

//刚才提到了当链表长度过长时，会有一个阈值，超过这个阈值8就会转化为红黑树
static final int TREEIFY_THRESHOLD = 8;

//当红黑树上的元素个数，减少到6个时，就退化为链表
static final int UNTREEIFY_THRESHOLD = 6;

//链表转化为红黑树，除了有阈值的限制，还有另外一个限制，需要数组容量至少达到64，才会树化。
//这是为了避免，数组扩容和树化阈值之间的冲突。
static final int MIN_TREEIFY_CAPACITY = 64;

//存放所有Node节点的数组
transient Node<K,V>[] table;

//存放所有的键值对
transient Set<Map.Entry<K,V>> entrySet;

//map中的实际键值对个数，即数组中元素个数
transient int size;

//每次结构改变时，都会自增，fail-fast机制，这是一种错误检测机制。
//当迭代集合的时候，如果结构发生改变，则会发生 fail-fast，抛出异常。
transient int modCount;

//数组扩容阈值
int threshold;

//加载因子
final float loadFactor;

//普通单向链表节点类
static class Node<K,V> implements Map.Entry<K,V> {
	//key的hash值，put和get的时候都需要用到它来确定元素在数组中的位置
	final int hash;
	final K key;
	V value;
	//指向单链表的下一个节点
	Node<K,V> next;

	Node(int hash, K key, V value, Node<K,V> next) {
		this.hash = hash;
		this.key = key;
		this.value = value;
		this.next = next;
	}
}

//转化为红黑树的节点类
static final class TreeNode<K,V> extends LinkedHashMap.Entry<K,V> {
	//当前节点的父节点
	TreeNode<K,V> parent;
	//左孩子节点
	TreeNode<K,V> left;
	//右孩子节点
	TreeNode<K,V> right;
	//指向前一个节点
	TreeNode<K,V> prev;    // needed to unlink next upon deletion
	//当前节点是红色或者黑色的标识
	boolean red;
	TreeNode(int hash, K key, V val, Node<K,V> next) {
		super(hash, key, val, next);
	}
}

这里就引申而来几个问题：

问题一：为什么HashMap的默认负载因子是0.75，而不是0.5或者是整数1呢？

阈值(threshold) = 负载因子(loadFactor) x 容量(capacity) 根据HashMap的扩容机制，他会保证容量(capacity)的值永远都是2的幂为了保证负载因子x容量的结果是一个整数，这个值是0.75(4/3)比较合理，因为这个数和任何2的次幂乘积结果都是整数。
理论上来讲，负载因子越大，导致哈希冲突的概率也就越大，负载因子越小，费的空间也就越大,这是一个无法避免的利弊关系，所以通过一个简单的数学推理，可以测算出这个数值在0.75左右是比较合理的

问题二：为什么HashMap初始化大小是16呢？

首先需要明确：HashMap的容量只能是2的幂次方，扩容的策略也是原来的容量 * 2，就算构造函数传入初始容量不是2的幂次方，构造函数中也会将传入的初始容量转为第一个 > = 的2的幂作为容量。

为什么容量要求是一个2的幂呢？

这是为了方便计算!当获取到一个key的hash值后，我们需要将hash值映射到数组中，常规的思路就是将 hash%n 获取桶数组的索引，但是取余操作需要消耗大量的时间，如果能够使用&操作替代%操作就能加快计算。因此下标计算使用以下式子：

int index=key.hashCode()&(n-1) 获取桶中的下标。而只有当n为2的幂，(n-1)&key.hashCode() 才能使hash值在数组下标中均匀分配，获得的index就能减少重复，这样就能减少冲突和提高HashMap的查找效率。

那么为什么是16呢？32、8就不行吗？

因为是8的话很容易导致map扩容影响性能，如果分配的太大的话又会浪费资源，所以就使用16作为初始大小。

3、HashMap的构造函数

//默认无参构造，指定一个默认的加载因子
public HashMap() {
	this.loadFactor = DEFAULT_LOAD_FACTOR;
}

//可指定容量的有参构造，但是需要注意当前我们指定的容量并不一定就是实际的容量，下面会说
public HashMap(int initialCapacity) {
	//同样使用默认加载因子
	this(initialCapacity, DEFAULT_LOAD_FACTOR);
}

//可指定容量和加载因子，但是笔者不建议自己手动指定非0.75的加载因子
public HashMap(int initialCapacity, float loadFactor) {
	if (initialCapacity < 0)
		throw new IllegalArgumentException("Illegal initial capacity: " +
										   initialCapacity);
	if (initialCapacity > MAXIMUM_CAPACITY)
		initialCapacity = MAXIMUM_CAPACITY;
	if (loadFactor <= 0 || Float.isNaN(loadFactor))
		throw new IllegalArgumentException("Illegal load factor: " +
										   loadFactor);
	this.loadFactor = loadFactor;
	//这里就是把我们指定的容量改为一个大于它的的最小的2次幂值，如传过来的容量是14，则返回16
	//注意这里，按理说返回的值应该赋值给 capacity，即保证数组容量总是2的n次幂，为什么这里赋值给了 threshold 呢？
	//先卖个关子，等到 resize 的时候再说
	this.threshold = tableSizeFor(initialCapacity);
}

//可传入一个已有的map
public HashMap(Map<? extends K, ? extends V> m) {
	this.loadFactor = DEFAULT_LOAD_FACTOR;
	putMapEntries(m, false);
}

//把传入的map里边的元素都加载到当前map
final void putMapEntries(Map<? extends K, ? extends V> m, boolean evict) {
	int s = m.size();
	if (s > 0) {
		if (table == null) { // pre-size
			float ft = ((float)s / loadFactor) + 1.0F;
			int t = ((ft < (float)MAXIMUM_CAPACITY) ?
					 (int)ft : MAXIMUM_CAPACITY);
			if (t > threshold)
				threshold = tableSizeFor(t);
		}
		else if (s > threshold)
			resize();
		for (Map.Entry<? extends K, ? extends V> e : m.entrySet()) {
			K key = e.getKey();
			V value = e.getValue();
			//put方法的具体实现，后边讲
			putVal(hash(key), key, value, false, evict);
		}
	}
}

需要注意的是：

使用默认的构造器，阈值被默认设置为了0，也就是在第一次添加元素时，就会进行扩容。
无论如何创建一个HashMap实例，在resize扩容之前，其capacity值一定是0!!!
给定初始容量、初始载入因子的构造方法，返回的容量值没有直接给capacity，而是赋值给了threshold，在第一次resize时根据该值修改capacity

tableSizeFor()

上边的第三个构造函数中，调用了 tableSizeFor 方法，这个方法是怎么实现的呢？

static final int tableSizeFor(int cap) {
	int n = cap - 1;
	n |= n >>> 1;
	n |= n >>> 2;
	n |= n >>> 4;
	n |= n >>> 8;
	n |= n >>> 16;
	return (n < 0) ? 1 : (n >= MAXIMUM_CAPACITY) ? MAXIMUM_CAPACITY : n + 1;
}

我们以传入参数为14 来举例，计算这个过程。i

首先，14传进去之后先减1，n此时为13。然后是一系列的无符号右移运算>>>。

//13的二进制
0000 0000 0000 0000 0000 0000 0000 1101
//无右移1位，高位补0
0000 0000 0000 0000 0000 0000 0000 0110
//然后把它和原来的13做或运算得到，此时的n值
0000 0000 0000 0000 0000 0000 0000 1111
//再以上边的值，右移2位
0000 0000 0000 0000 0000 0000 0000 0011
//然后和第一次或运算之后的 n 值再做或运算，此时得到的n值
0000 0000 0000 0000 0000 0000 0000 1111
...
//我们会发现，再执行右移 4,8,16位，同样n的值不变
//当n小于0时，返回1，否则判断是否大于最大容量，是的话返回最大容量，否则返回 n+1
return (n < 0) ? 1 : (n >= MAXIMUM_CAPACITY) ? MAXIMUM_CAPACITY : n + 1;
//很明显我们这里返回的是 n+1 的值，
0000 0000 0000 0000 0000 0000 0000 1111
+                                     1
0000 0000 0000 0000 0000 0000 0001 0000

将它转为十进制，就是 2^4 = 16 。我们会发现一个规律，以上的右移运算使得从值为1的最高位开始后所有位的值设置为1。计算结束后一定再加1，就是1 0000 这样的结构，它一定是 2的n次幂。因此，这个方法返回的就是大于当前传入值的最小（最接近当前值）的一个2的n次幂的值。

4、put方法详解

public V put(K key, V value) {
    return putVal(hash(key), key, value, false, true);
}

final V putVal(int hash, K key, V value, boolean onlyIfAbsent,
               boolean evict) {
    // 桶数组
    Node<K,V>[] tab;
    // key、value包装了一个Node对象，用于存储
    Node<K,V> p;
    // i ---> 所处桶的索引
    // n ---> 桶的大小
    int n, i;
    // 桶数组为空，进行resize扩容
    if ((tab = table) == null || (n = tab.length) == 0)
        n = (tab = resize()).length;
    // 判断如果桶数组该下标为空
    // 此时该桶中没有任何的结点，新建一个Node放进去
    if ((p = tab[i = (n - 1) & hash]) == null)
        tab[i] = newNode(hash, key, value, null);
    // 出现了hash冲突
    else {
        // e表示需要覆盖的结点
        Node<K,V> e;
        // k为key值
        K k;
        // 第一个Node结点是否与put的Node相同
        if (p.hash == hash &&
            ((k = p.key) == key || (key != null && key.equals(k))))
            e = p;
        // 当前桶中存放的是红黑树，进行红黑树查找结点
        else if (p instanceof TreeNode)
            e = ((TreeNode<K,V>)p).putTreeVal(this, tab, hash, key, value);
        // 循环查找桶中的链表
        else {
            for (int binCount = 0; ; ++binCount) {
                // 已经到了末尾
                if ((e = p.next) == null) {
                    // jdk8.0以上都是使用尾插法添加元素
                    p.next = newNode(hash, key, value, null);
                    // 桶中结点数量 > 8, 调用treeifyBin 转化为红黑树或扩容
                    if (binCount >= TREEIFY_THRESHOLD - 1) // -1 for 1st
                        treeifyBin(tab, hash);
                    break;
                }
                // 判断相同
                if (e.hash == hash &&
                    ((k = e.key) == key || (key != null && key.equals(k))))
                    break;
                p = e;
            }
        }
        // hash值与key值均相同，将添加的value替换该结点曾经的value
        // 需要覆盖
        if (e != null) { // existing mapping for key
            V oldValue = e.value;
            if (!onlyIfAbsent || oldValue == null)
                e.value = value;
            afterNodeAccess(e);
            return oldValue;
        }
    }
    ++modCount;
    // 判断容量是否需要扩容
    if (++size > threshold)
        resize();
    afterNodeInsertion(evict);
    return null;
}

首先将k,v封装到Node对象当中（节点）。
然后它的底层会调用K的hashCode()方法得出hash值。
通过哈希表函数/哈希算法，将hash值转换成数组的下标(使用hashcode&(n-1))，下标位置上如果没有任何元素，就把Node添加到这个位置上。如果说下标对应的位置上有链表。此时，就会拿着k和链表上每个节点的k进行equals。如果所有的equals方法返回都是false，那么这个新的节点将被添加到链表的末尾。如其中有一个equals返回了true，那么这个节点的value将会被覆盖。

5、get方法

public V get(Object key) {
    Node<K,V> e;
    return (e = getNode(hash(key), key)) == null ? null : e.value;
}
// 返回找到的结点，没有找到就返回null
final Node<K,V> getNode(int hash, Object key) {
    //Entry对象数组
    Node<K,V>[] tab;
    //tab数组中经过散列的第一个位置
    Node<K,V> first, e;
    int n;
    K k;
    // 当前桶数组有元素就查找，没有元素直接返回
    if ((tab = table) != null && (n = tab.length) > 0 &&
        //first=tab[(n-1)&hash] 找到桶数组中的具体下标，接着在链表或红黑树中查找
        (first = tab[(n - 1) & hash]) != null) {
        // 检查第一个Node是否是查找的Node
        if (first.hash == hash &&
            ((k = first.key) == key || (key != null && key.equals(k))))
            return first;
        // 查找first后面的Node
        if ((e = first.next) != null) {
            //如果已经转换为红黑树进行红黑树查找
            if (first instanceof TreeNode)
                return ((TreeNode<K,V>)first).getTreeNode(hash, key);
            //继续查找链表的下一个结点直到找到的话为空
            do {
                if (e.hash == hash &&
                    ((k = e.key) == key || (key != null && key.equals(k))))
                    return e;
            } while ((e = e.next) != null);
        }
    }
    return null;
}

先调用k的hashCode()方法得出哈希值，并通过哈希算法转换成数组的下标。
通过上一步哈希算法转换成数组的下标之后，在通过数组下标快速定位到某个位置上。重点理解如果这个位置上什么都没有，则返回null。如果这个位置上有单向链表，那么它就会拿着参数K和单向链表上的每一个节点的K进行equals，如果所有equals方法都返回false，则get方法返回null。如果其中一个节点的K和参数K进行equals返回true，那么此时该节点的value就是我们要找的value了，get方法最终返回这个要找的value。

6、hash()计算原理

static final int hash(Object key) {
    int h;
    return (key == null) ? 0 : (h = key.hashCode()) ^ (h >>> 16);
}

这里，会先判断key是否为空，若为空则返回0。这也说明了hashMap是支持key传 null 的。若非空，则先计算key的hashCode值，赋值给h，然后把h右移16位，并与原来的h进行异或处理。这里就引申出下面几个问题：

为什么不直接调用key.hashCode()而还需让高16位与低16位执行异或操作？

答：为了增加随机性。上面式子其实是将高16位与低16位进行了一个异或操作，因为根据哈希值确定数组位置的方法时hash&(n-1),n-1的大小不会很大，也就是说只有低位的hash值才影响数组的位置，而hash值原本有32位，高位的哈希特征全部都消失了，出现哈希冲突的概率就增加了，因此使用异或操作使得低位和高位均能够影响数组的位置。所以，异或运算之后，可以让结果的随机性更大，而随机性大了之后，哈希碰撞的概率当然就更小了。

为什么一定是异或操作？

能够确保结果足够分散：

7、resize()扩容机制

在添加一个新的元素后，会判断当前数组的容量是否超过阈值，如果容量>=阈值则会进行扩容。同样当开始数组为空时也同样会进行扩容。

final Node<K,V>[] resize() {
	//旧数组
	Node<K,V>[] oldTab = table;
	//旧数组的容量
	int oldCap = (oldTab == null) ? 0 : oldTab.length;
	//旧数组的扩容阈值，注意看，这里取的是当前对象的 threshold 值，下边的第2种情况会用到。
	int oldThr = threshold;
	//初始化新数组的容量和阈值，分三种情况讨论。
	int newCap, newThr = 0;
	//1.当旧数组的容量大于0时，说明在这之前肯定调用过 resize扩容过一次，才会导致旧容量不为0。
	//为什么这样说呢，之前我在 tableSizeFor 卖了个关子，需要注意的是，它返回的值是赋给了 threshold 而不是 capacity。
	//我们在这之前，压根就没有在任何地方看到过，它给 capacity 赋初始值。
	if (oldCap > 0) {
		//容量达到了最大值
		if (oldCap >= MAXIMUM_CAPACITY) {
			threshold = Integer.MAX_VALUE;
			return oldTab;
		}
		//新数组的容量和阈值都扩大原来的2倍
		else if ((newCap = oldCap << 1) < MAXIMUM_CAPACITY &&
				 oldCap >= DEFAULT_INITIAL_CAPACITY)
			newThr = oldThr << 1; // double threshold
	}
	//2.到这里，说明 oldCap <= 0，并且 oldThr(threshold) > 0，这就是 map 初始化的时候，第一次调用 resize的情况
	//而 oldThr的值等于 threshold，此时的 threshold 是通过 tableSizeFor 方法得到的一个2的n次幂的值(我们以16为例)。
	//因此，需要把 oldThr 的值，也就是 threshold ，赋值给新数组的容量 newCap，以保证数组的容量是2的n次幂。
	//所以我们可以得出结论，当map第一次 put 元素的时候，就会走到这个分支，把数组的容量设置为正确的值（2的n次幂)
	//但是，此时 threshold 的值也是2的n次幂，这不对啊，它应该是数组的容量乘以加载因子才对。别着急，这个会在③处理。
	else if (oldThr > 0) // initial capacity was placed in threshold
		newCap = oldThr;
	//3.到这里，说明 oldCap 和 oldThr 都是小于等于0的。也说明我们的map是通过默认无参构造来创建的，
	//于是，数组的容量和阈值都取默认值就可以了，即 16 和 12。
	else {               // zero initial threshold signifies using defaults
		newCap = DEFAULT_INITIAL_CAPACITY;
		newThr = (int)(DEFAULT_LOAD_FACTOR * DEFAULT_INITIAL_CAPACITY);
	}
	//③ 这里就是处理第2种情况，因为只有这种情况 newThr 才为0，
	//因此计算 newThr（用 newCap即16 乘以加载因子 0.75，得到 12） ，并把它赋值给 threshold
	if (newThr == 0) {
		float ft = (float)newCap * loadFactor;
		newThr = (newCap < MAXIMUM_CAPACITY && ft < (float)MAXIMUM_CAPACITY ?
				  (int)ft : Integer.MAX_VALUE);
	}
	//赋予 threshold 正确的值，表示数组下次需要扩容的阈值（此时就把原来的 16 修正为了 12）。
	threshold = newThr;
	@SuppressWarnings({"rawtypes","unchecked"})
	//我们可以发现，在构造函数时，并没有创建数组，在第一次调用put方法，导致resize的时候，才会把数组创建出来。这是为了延迟加载，提高效率。
	Node<K,V>[] newTab = (Node<K,V>[])new Node[newCap];
	table = newTab;
	//如果原来的数组不为空，那么我们就需要把原来数组中的元素重新分配到新的数组中
	//如果是第2种情况，由于是第一次调用resize，此时数组肯定是空的，因此也就不需要重新分配元素。
	if (oldTab != null) {
		//遍历旧数组
		for (int j = 0; j < oldCap; ++j) {
			Node<K,V> e;
			//取到当前下标的第一个元素，如果存在，则分三种情况重新分配位置
			if ((e = oldTab[j]) != null) {
				oldTab[j] = null;
				//1.如果当前元素的下一个元素为空，则说明此处只有一个元素
				//则直接用它的hash()值和新数组的容量取模就可以了，得到新的下标位置。
				if (e.next == null)
					newTab[e.hash & (newCap - 1)] = e;
				//2.如果是红黑树结构，则拆分红黑树，必要时有可能退化为链表
				else if (e instanceof TreeNode)
					((TreeNode<K,V>)e).split(this, newTab, j, oldCap);
				//3.到这里说明，这是一个长度大于 1 的普通链表，则需要计算并
				//判断当前位置的链表是否需要移动到新的位置
				else { // preserve order
					// loHead 和 loTail 分别代表链表旧位置的头尾节点
					Node<K,V> loHead = null, loTail = null;
					// hiHead 和 hiTail 分别代表链表移动到新位置的头尾节点
					Node<K,V> hiHead = null, hiTail = null;
					Node<K,V> next;
					do {
						next = e.next;
						//如果当前元素的hash值和oldCap做与运算为0，则原位置不变
						if ((e.hash & oldCap) == 0) {
							if (loTail == null)
								loHead = e;
							else
								loTail.next = e;
							loTail = e;
						}
						//否则，需要移动到新的位置
						else {
							if (hiTail == null)
								hiHead = e;
							else
								hiTail.next = e;
							hiTail = e;
						}
					} while ((e = next) != null);
					//原位置不变的一条链表，数组下标不变
					if (loTail != null) {
						loTail.next = null;
						newTab[j] = loHead;
					}
					//移动到新位置的一条链表，数组下标为原下标加上旧数组的容量
					if (hiTail != null) {
						hiTail.next = null;
						newTab[j + oldCap] = hiHead;
					}
				}
			}
		}
	}
	return newTab;
}

这里还有一个重要的运算需要注意,使用这个判断用于将原来的链表分为两个链表，分别位于原来位置和一个新的位置

//如果当前元素的hash值和oldCap做与运算为0，则原位置不变
if ((e.hash & oldCap) == 0) {
    if (loTail == null)
        loHead = e;
    else
        loTail.next = e;
    loTail = e;
}

这里拿原容量为16，扩容后容量为32为例，判断数组具体位置的(n-1)&key.hashCode()

//16容量判断具体位置
1111 & key.hashCode()
//32容量判断具体位置
11111 & key.hashCode()

16容量时是不考虑第5位的值，无论其实1或0都是放在这个位置上，但是现在容量被扩充为32位，需要考虑哈希值的第5位值，如果为0也跟16容量时获得的位置相同，如果为1得到一个新的位置，因此e.hash & oldCap 直接判断第5位的值即可知道其是否能留在原位置。其他情况也类似

8、常见的一些面试问题

问题1：jdk1.7的HashMap扩容时为什么会出现死循环？

先看看jdk1.7的HashMap的扩容代码，核心思路是遍历所有的桶元素并将其插入到适合的位置，插入时使用**头插法**插入。

void transfer(Entry[] newTable, boolean rehash) {
    int newCapacity = newTable.length;
    for(Entry<K,V> e : table) {
        while(null != e) {
            Entry<K,V> next = e.next;
            if(rehash) {
                e.hash = null == e.key ? 0 : hash(e.key);
            }
            //计算在新table中的位置
            int i = indexFor(e.hash, newCapacity);
            //一下三行就实现了头插法
            e.next = newTable[i];
            newTable[i] = e;
            e = next;
        }
    }
}

出现问题的核心位置就是这句：Entry<K,V>next=e.next，当然正常情况下是不会出现问题的，问题只会在多线程操作Map时出现。

举例说明，假设桶的大小为2，同种的元素如下所示：

假设现在有两个线程：线程1与线程2，这两个线程均需要对HashMap进行扩容操作。

假设线程1先执行扩容方法，在执行完Entry<K,V>next=e.next之后，因为时间片用完被操作系统挂起，轮线程2执行，此时线程1中的e与next分别如上面图所示。

线程1被挂起后并没有完成扩容，因此线程2进入后同样会执行扩容方法，并且线程2将扩容方法执行完成，HashMap已经成功被扩容！但是线程1中e、next所指向的元素没有改变，线程2扩容后两个指向如图所示：

线程1中还没有开始扩容，所以newTable还只是一个长度为4的空数组，如上图左侧所示。table是已经被线程2扩容后的桶数组，如上图右侧图所示。

随后开始执行e.next=newTable[i]、newTable[i]=e，因为newTable此时是空数组，因此e.next==null，此时newTable[i]=e，随后执行e=next让指针e与指针next都指向同一个元素key(7)，如下图所示:
第二次循环执行Entry<K,V>next=e.next，next指向key(3)：
执行e.next=newTable[i]、newTable[i]=e，将key(7)用头插法插入到第三号桶中：继续执行e=next，此时e再一次指向了key(3)
第三次循环执行Entry<K,V>next=e.next，此时next == null，执行e.next=newTable[i]也就是将左侧线程1中的key(3)指向线程1中的头结点key(7)，这样形成了循环链表！继续执行newTable[i]=e并没有产生变化。随后e=next让e为空结束循环。
此时扩容已经结束，可以看到桶数组中存放的链表已经变成了循环链表，任何的操作都可能导致死循环。这也就是为什么在jdk8.0之后HashMap的扩容方式改为了尾插法。

问题2：HashMap与HashTable有什么区别？

1、继承的类不同

HashMap继承自abstractHashMap而HashTable继承自Dictionary，两者均实现了Map接口。Dictionary是一个相当古老的类，官方已经废弃了这个类的使用。

2、HashMap线程不安全，HashTable线程安全

HashMap不是一个线程安全的数据结构，在前面也说到多线程情况下jdk1.7的HashMap可能出现循环链表导致查询时出现死循环。同时HashMap因为没有数据上锁机制因此put方法可能覆盖其他线程的修改。总体来说HashMap线程不安全。

HashTable通过synchornized关键字实现线程安全，但是这种实现方法需要大量的上锁、解锁工作，性能较差，因此也不推荐使用HashTable保证线程安全。

3、HashTable不允许存放空值

HashMap允许存放一个null的key值，value值没有null值限制，但是HashTable键值对均不能为空。

4、计算Hash的方式不同

HashMap计算Hash值的方法：

static final int hash(Object key) {
    int h;
    return (key == null) ? 0 : (h = key.hashCode()) ^ (h >>> 16);
}

HashTable计算Hash值的方法：

int index = (e.hash & 0x7FFFFFFF) % newCapacity;

5、扩容方式不同

HashMap的扩容是原始容量的两倍
HashTable的扩容方式是原始容量的两倍+1

6、解决Hash冲突的方式不同

HashMap中如果出现Hash冲突时，如果冲突数量小于8 则会以尾部添加的链表方式存储，冲突数量大于8且桶数组数量大于64则会将链表转为红黑树存储，当数量又小于6时就会将红黑树转为链表存储，平均查询时间复杂度： $O (l g n)$
HashTable中出现Hash冲突只有链表解决方式，将冲突的结点添加到链表，解决Hash冲突，时间复杂度较高。
