写在前面：
- 本系列为张强《UVM实战》白皮书的阅读笔记，书写得很好，很有意思，也适合入门。
- 本文目录序号均为书中章节编号，便于对应。
- 此外，本系列中的代码注释为本人补充，之后会上传到我的CSDN资源中。
2.4 UVM的终极大作：sequence
sequence机制用于产生激励。之前激励都是在driver中产生的，但在规范化的UVM验证平台上，driver只负责驱动transaction，而不负责产生transaction。
sequence机制有两大组成部分：sequence和sequencer。
2.4.1 在验证平台中加入sequencer
- sequencer的定义如下：

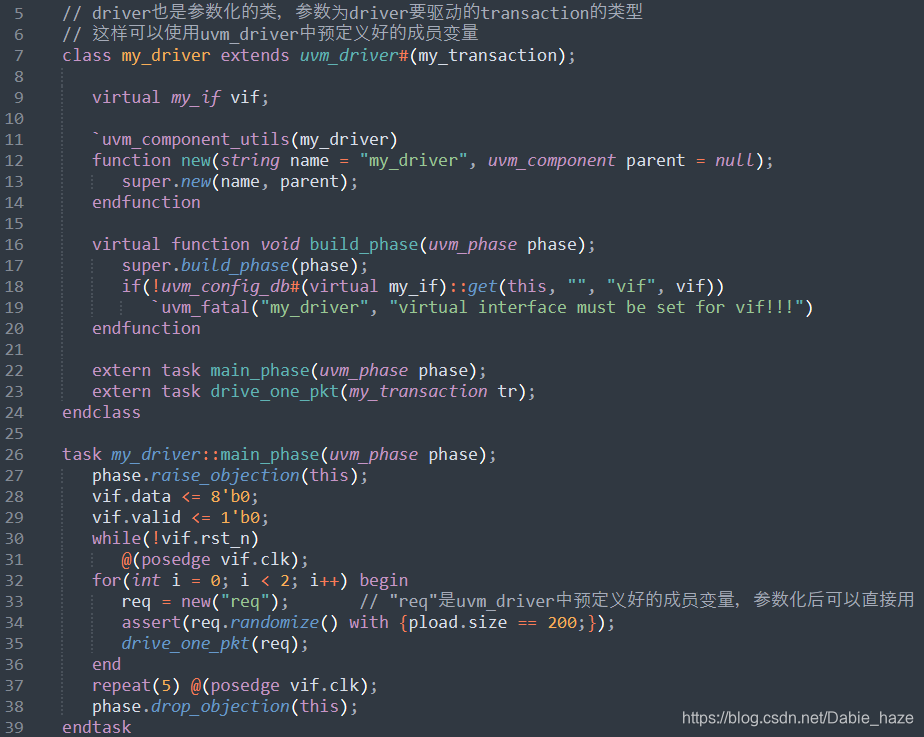

- sequencer负责产生transaction，driver负责接收，进而驱动transaction。实际上driver也是一个参数化的类（虽然之前没有用过它的参数）。这里还是在driver中产生激励，主要看参数化driver带来的区别：

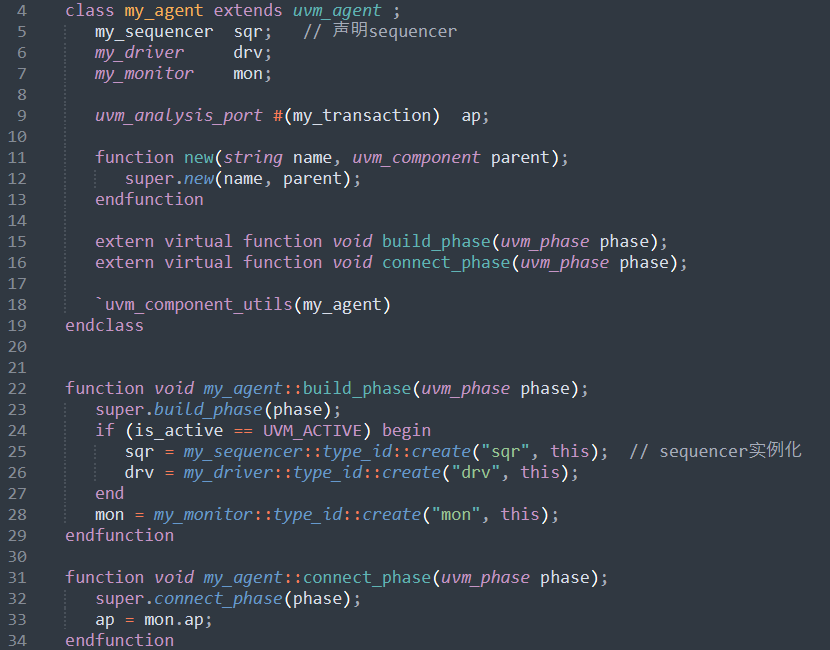

- 由于sequencer与driver的关系非常密切，因此agent中也要加入sequencer：
- 目前为止，在UVM树中，my_sequencer位于i_agt的叶子结点
2.4.2 sequence机制

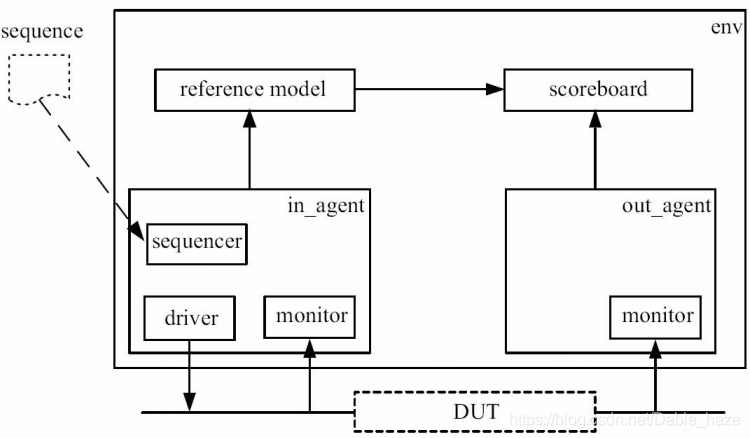

梳理一下目前的验证平台testbench框图：
sequence不属于tb的任何一部分，但是与sequencer之间有着紧密的联系，也有显著的区别。
补充：sequencer与sequence的联系与区别：
- 联系：sequencer能够让sequence产生出的transaction传给driver。
- 区别：sequencer是uvm_component（始终存在），sequence是uvm_object（有生命周期）。sequence的生命周期比其产生的transaction长一些，其transaction全部发送完毕后，sequence的生命周期也随之结束。

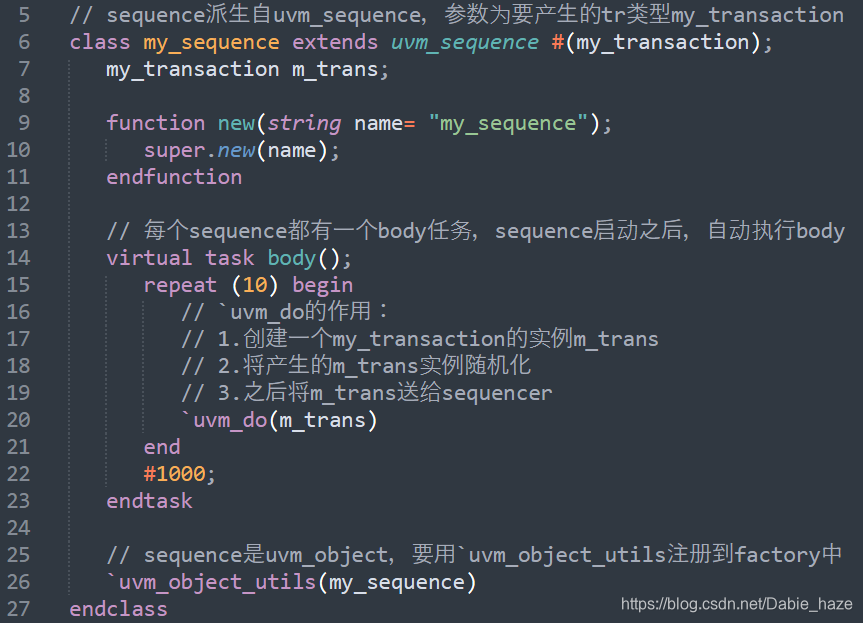

- my_sequence.sv如下：
- 一个sequence向sequencer发送transaction前，要先发送一个请求，sequencer把这个请求放在一个仲裁队列中（UVM内部机制，不需要显式地处理）。sequencer要：检测仲裁队列里是否有某个sequence发送tr的请求；检测driver是否申请要tr。各种情况以及sequencer的处理如下：
- driver向sequencer申请transaction的方法：
步骤1 先建立driver到sequencer之间的通道：uvm_driver有成员变量seq_item_port，uvm_sequencer有成员变量seq_item_export，二者之间可以建立一个通道来传递transaction，即sequencer和driver指定的transaction类型（这里是my_transaction）。这是UVM内部机制，无需显式指定通道类型。不过agent中需要用connect来建立通道：
步骤2 在driver中通过get_next_item任务向sqr申请新的tr，注意其中的握手机制：
- driver和sequencer都准备好了，下面是启动sequence，即让sequence把transaction送出（给sequencer）：在某个component（sequencer, env均可）的main_phase中启动sequence即可。
如在env中启动sequence：
若在sequencer中启动sequence，start参数改为this：
补充：get_next_item与try_next_item（my_driver.sv调用）
- get_next_item是阻塞的，会一直等到有新的transaction才返回；
- try_next_item是非阻塞的，会尝试着询问sqr是否有新的tr，若有则拿到该tr，若无则直接返回。相比get_next_item，try更接近真实driver的行为：有数据时驱动数据，否则总线将一直处于空闲状态而不是一直等待。

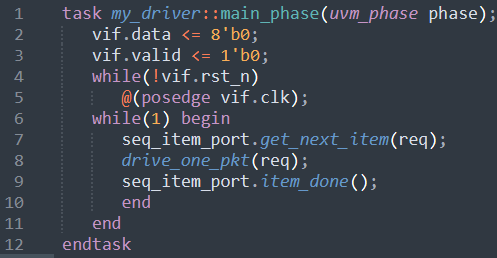

- 使用get_next_item代码如下：

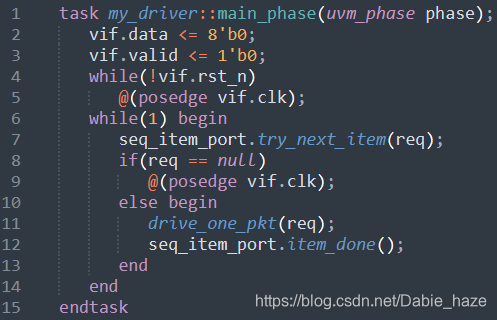

- 使用try_item_get代码如下：
2.4.3 default_sequence的使用
2.4.2中sequence是在env/sequencer的main_phase中手动启动的，但实际应用中，更多通过default_sequence来启动seq。
default_sequence的设置步骤如下：

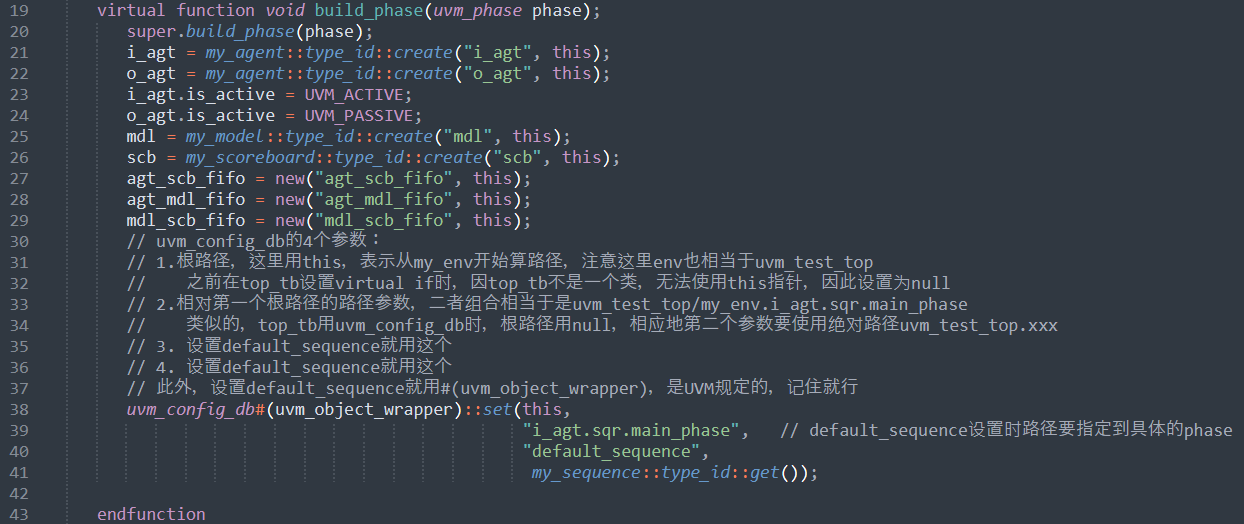

- config_db的set：在某个component的build_phase中设置如下代码（这是目前除了在top_tb中用config_db设置virtual if后第一次用到config_db功能），这里用my_env举例：
除了在env的main_phase中设置default_sequence来启动sequence，还可以在top_tb里的initial begin-end对里设置，或其他component里，如my_agent的build_phase里。只需要正确地设置set的第1和第2个参数即可。 - config_db的get：这一步无需额外写，UVM已经默认在sequencer里做好了get。

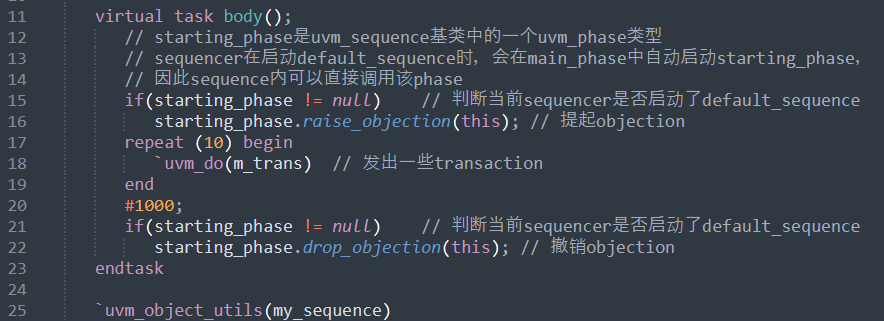

- raise&drop_objection：手动启动sequence时需要在启动前后raise&drop_objection，设置default_sequence也需要，不过是在sequence中使用starting_phase进行：
2.5 建造测试用例
2.5.1 加入base_test

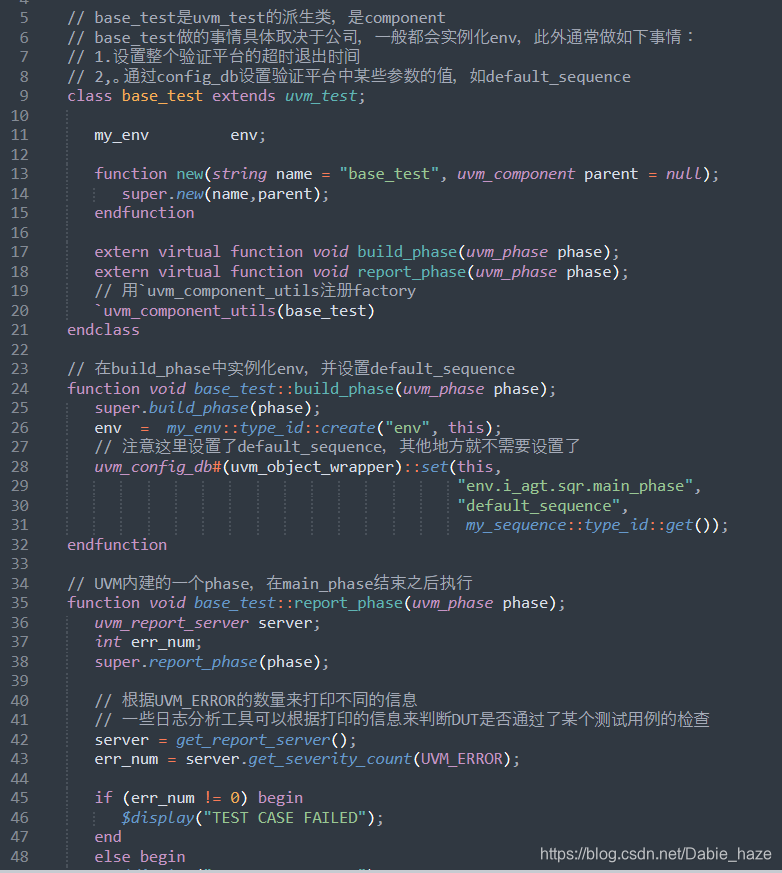

UVM使用树形结构，本书中最初树根是my_driver，后来变成了my_env，但实际应用中my_env并不是树根。通常树根是一个uvm_test派生的类，其中一个经典子类是base_test。真正的测试用例都是基于base_test派生的一个类。base_test.sv如下：

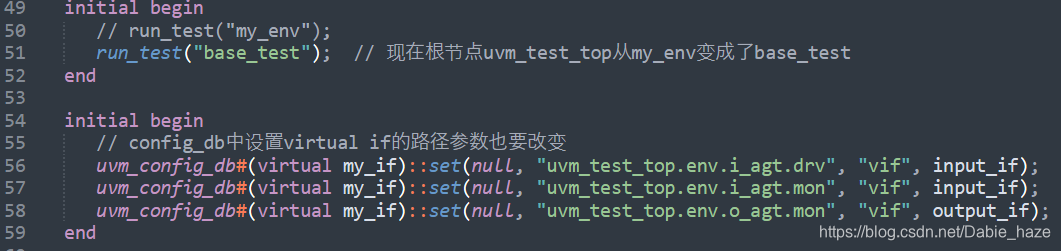

由于UVM树的结构变了，my_env不再是根节点，而是成为了base_test的叶结点，因此top_tb.sv也要作如下改变：
2.5.2 UVM中测试用例的启动
对DUT施加的激励被称为测试向量或pattern。一种激励作为一种测试用例，不同的激励就是不同的测试用例。测试用例的数量是衡量验证人员工作成果的最直接目标。
伴随着验证的进行，测试用例的数量一直在增加，要保证后加的测试用例不影响已经建好的测试用例。比如已经设置好了default_sequence的形式启动my_sequence，如果有新的my_sequence2，要在不影响my_sequence的前提下启动。最理想的办法是在命令行中指定参数来启动不同的测试用例。

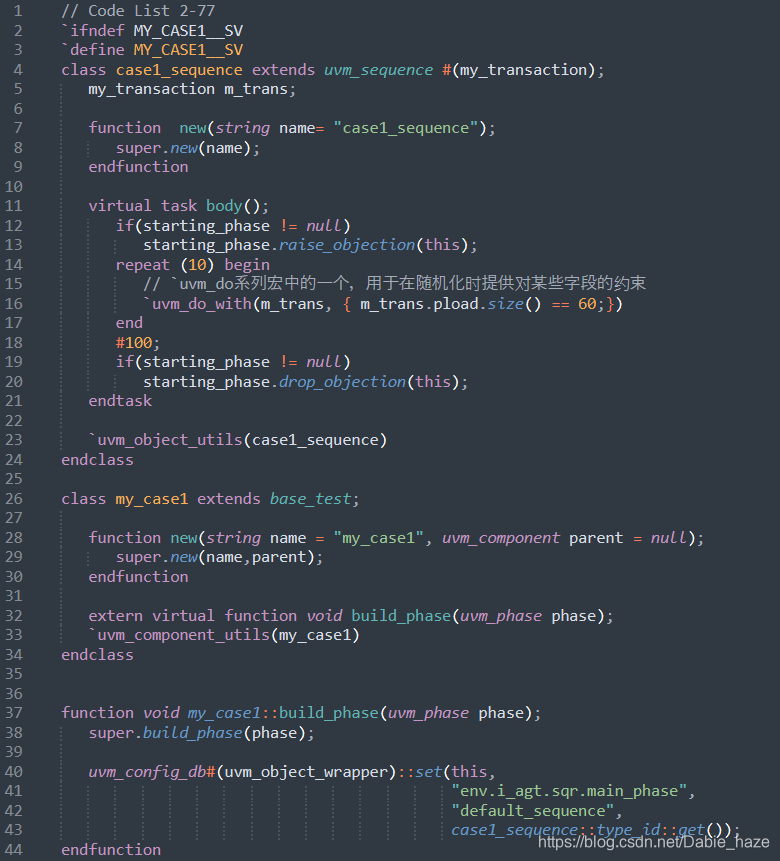

- 先看两个不同的测试用例：
- 再看top_tb中需要的改动
整个启动及执行的流程：
- module top_tb
- 全局的run_test
- 启动验证平台
- 根据UVM_TESTNAME产生my_case0的实例
- 依次执行build_phase，形成完整的UVM树
- 顺序执行UVM树各结点的connect_phase、main_phase等
- 所有的phase执行完毕，结束仿真
