因果图法
- 等价类划分法和边界值分析方法都是着重考输入条件
- 而不考虑输入条件的各种组合、输入条件之间的相互制约关系
- 如果在测试时必须考虑输入条件的各种组合，则可能的组合数目将是天文数字
- 因此必须考虑采用一种适合于描述多种条件的组合、产生多个相应动作的测试方法，这就需要利用因果图（逻辑模型）
因果图-判定表
- 因果图法基于这样的思想：一些程序的功能可以用决策表的形式来表示，并根据输入条件的组合情况规定相应的操作。
- 因此，可以考虑为决策表中的每一列设计一个测试用例，以便测试程序在输入条件的某种组合下的输出是否正确
- 概括地说，因果图方法就是从程序规格说明书的描述中找出因（输入条件）和果（输出结果或程序状态的改变）
- 将因果图转换为判定表，为决策表中的每一列设计一个测试用例
- 这种方法考虑到了输入情况的各种组合以及各个输入情况之间的相互制约关系

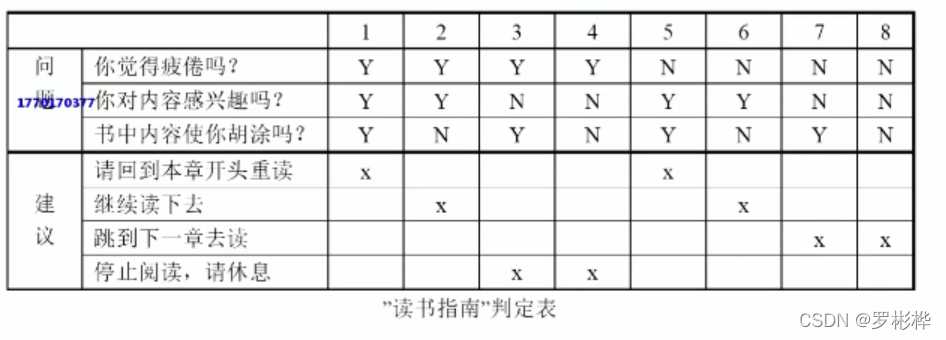

判定表
- 判定表（Decision Table）是分析和表达多逻辑条件下执行不同操作的工具
- 在程序设计发展的初期，判定表就已被当作编写程序的辅助工具了
- 因为它可以把复杂的逻辑关系和多种条件组合的情况表达得既具体又明确
- ?判定表通常由四个部分组成：
- 条件桩（Condition Stub）：列出了问题的所有条件，通常认为列出得条件的次序无关紧要。
- 动作桩（Action Stub）：列出了问题规定可能采取的操作，这些操作的排列顺序没有约束。
- 条件项（Condition Entry）：列出针对它左列条件的取值，在所有可能情况下的真假值。
- 动作项（Action Entry）：列出在条件项的各种取值情况下应该采取的动作。
设计步骤
1. 分析软件规格说明中哪些是原因（即输入条件或输入条件的等价类），哪些是结果（即输出条件），并给每个原因和结果赋予一个标识符。
实战

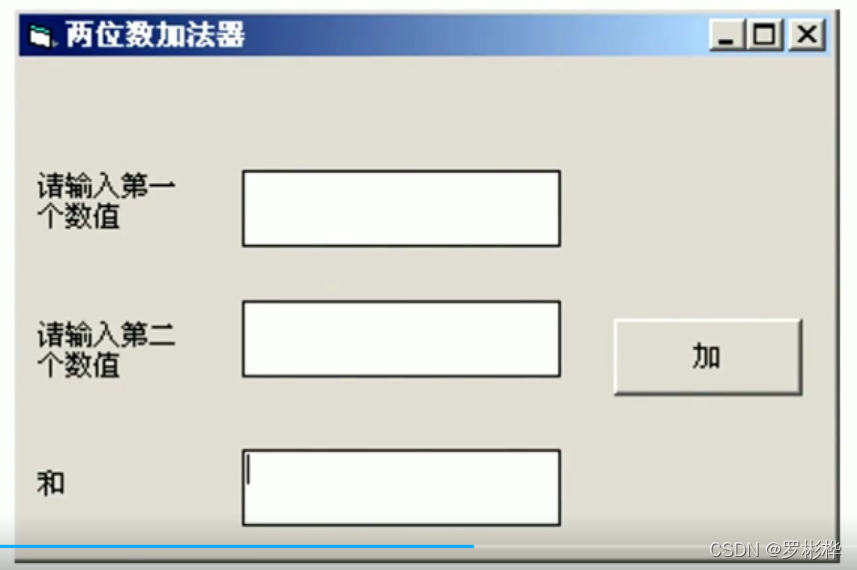

- 使用因果图+判定表设计测试用例测试两位数加法计算器

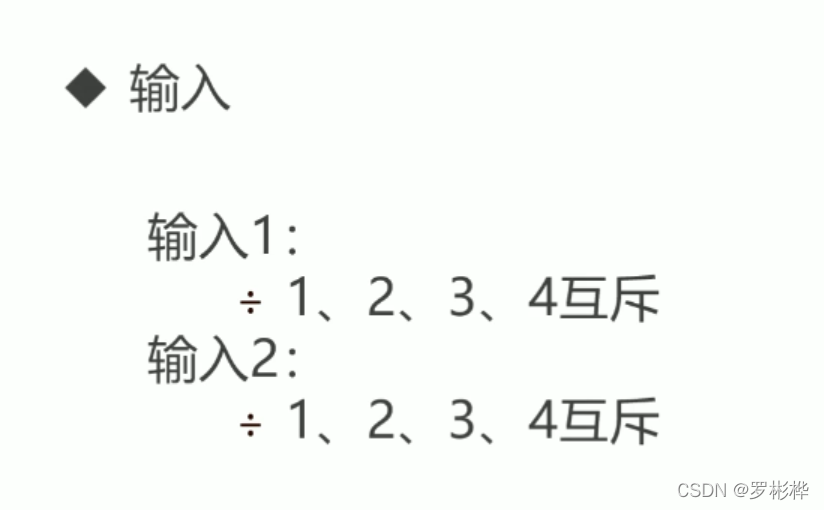

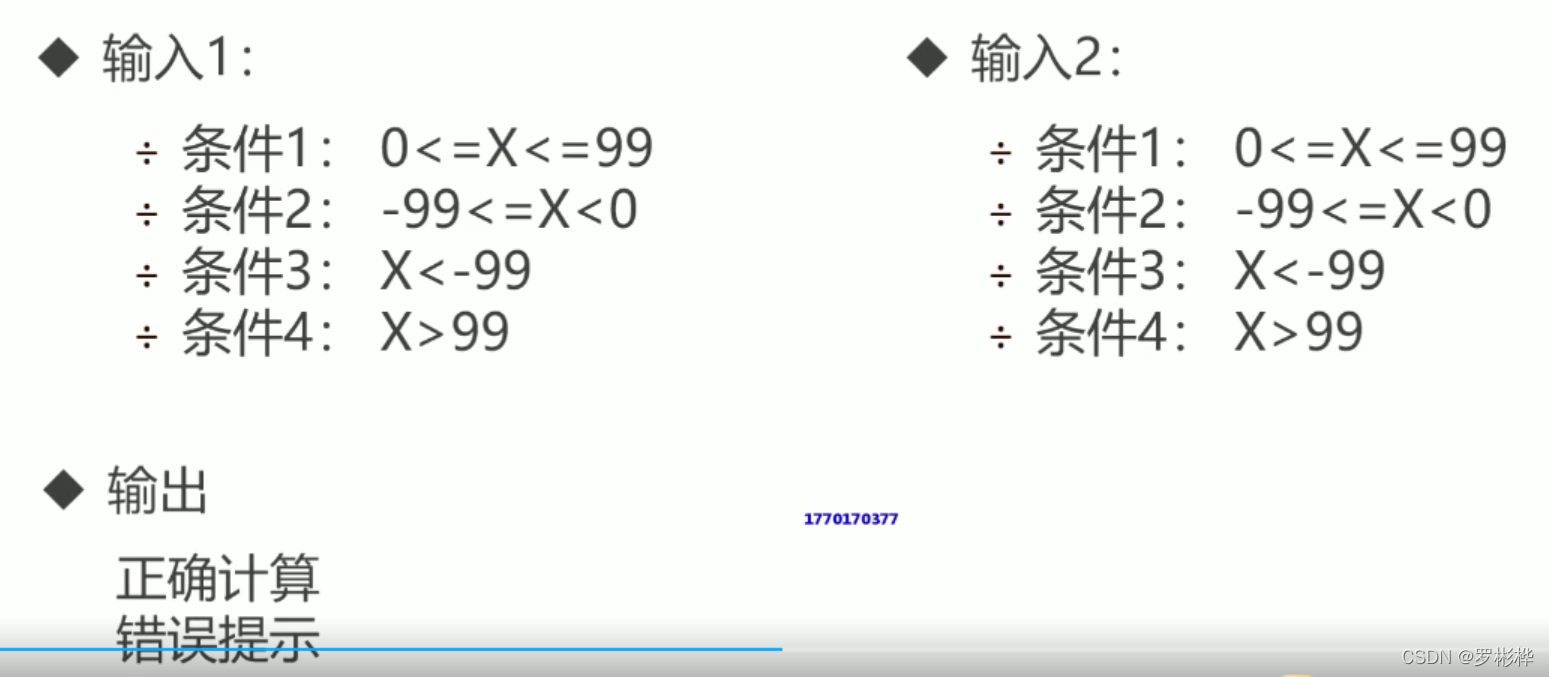

?分析输入条件和输出条件

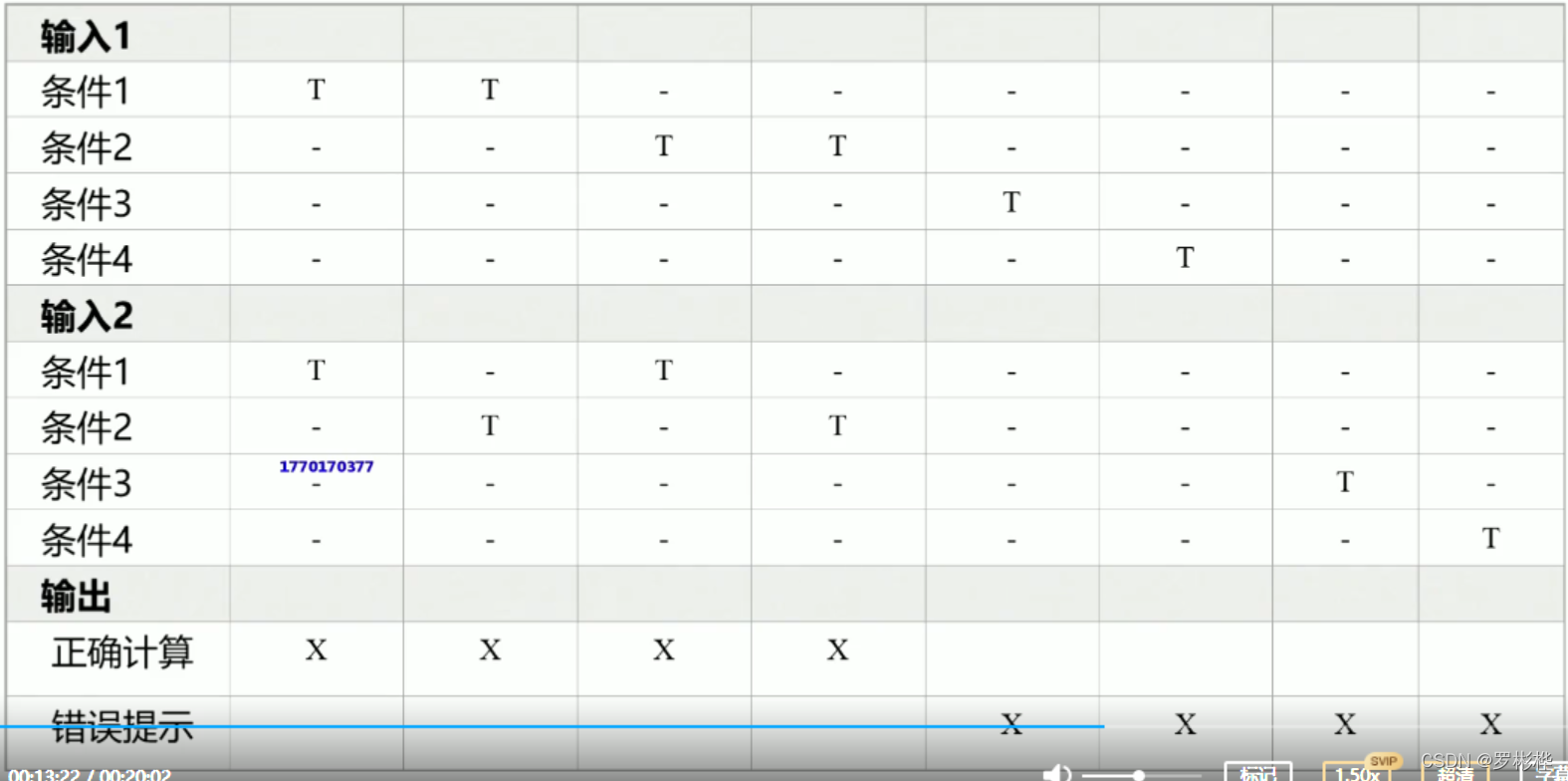

?分析、简化并画出判定表

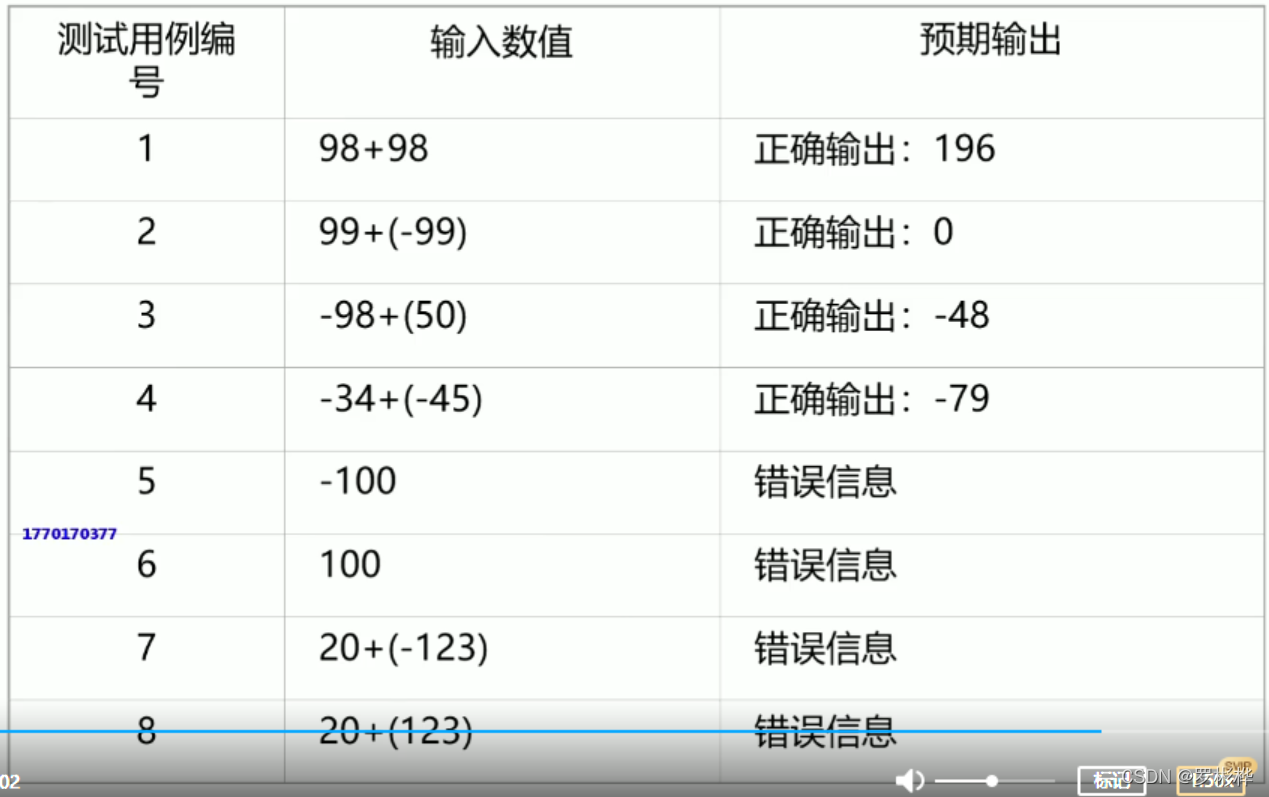

?得到测试用例

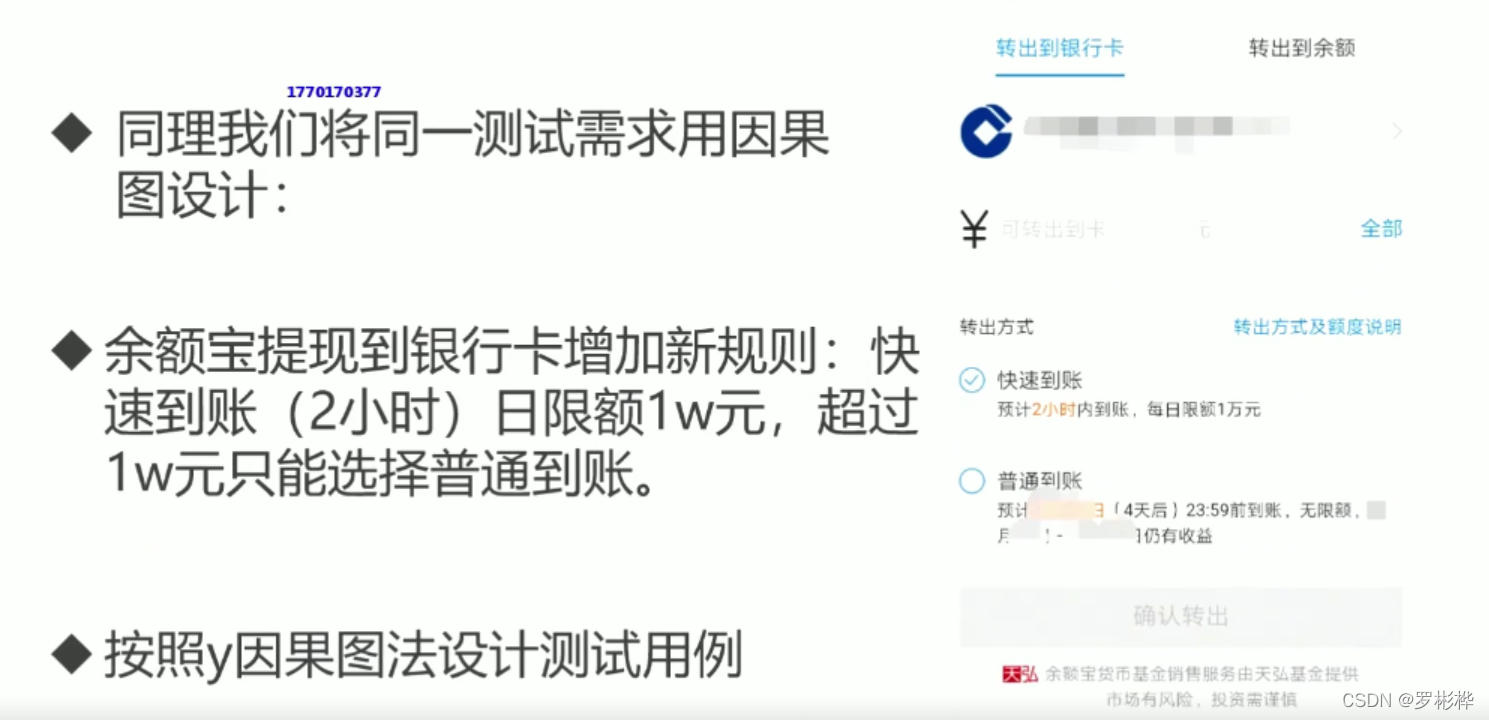

因果图 法用例设计练习
?

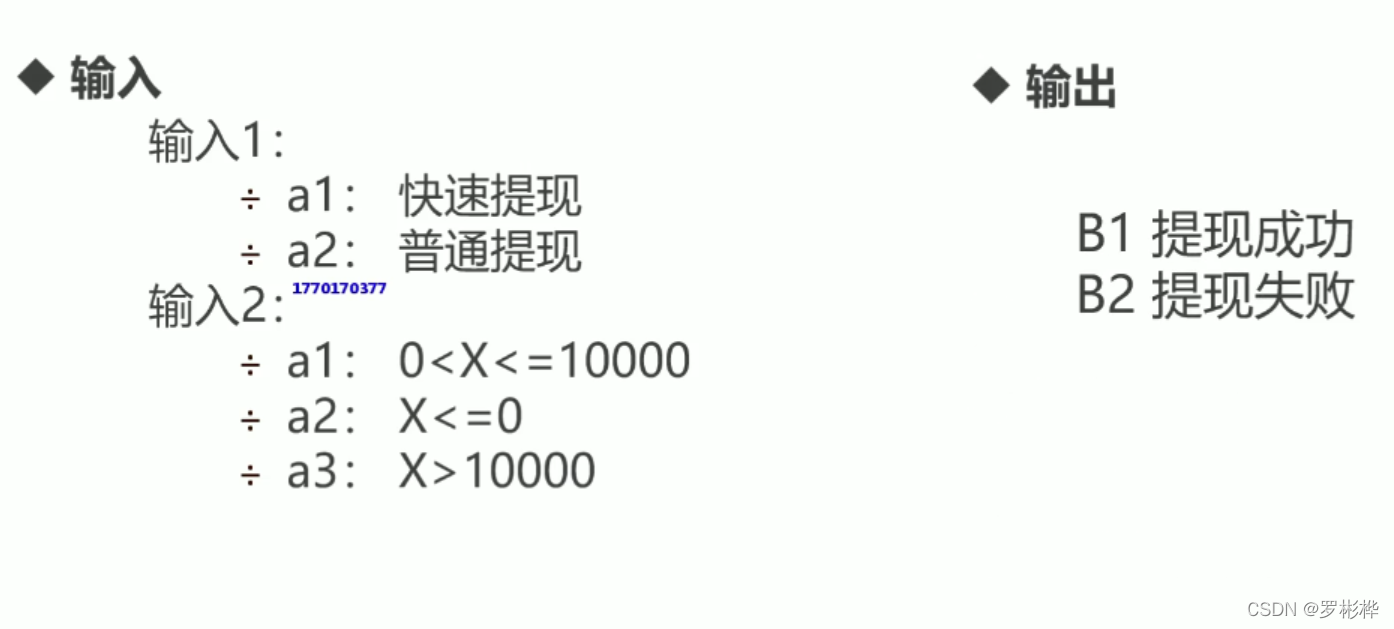

分析输入条件和输出条件

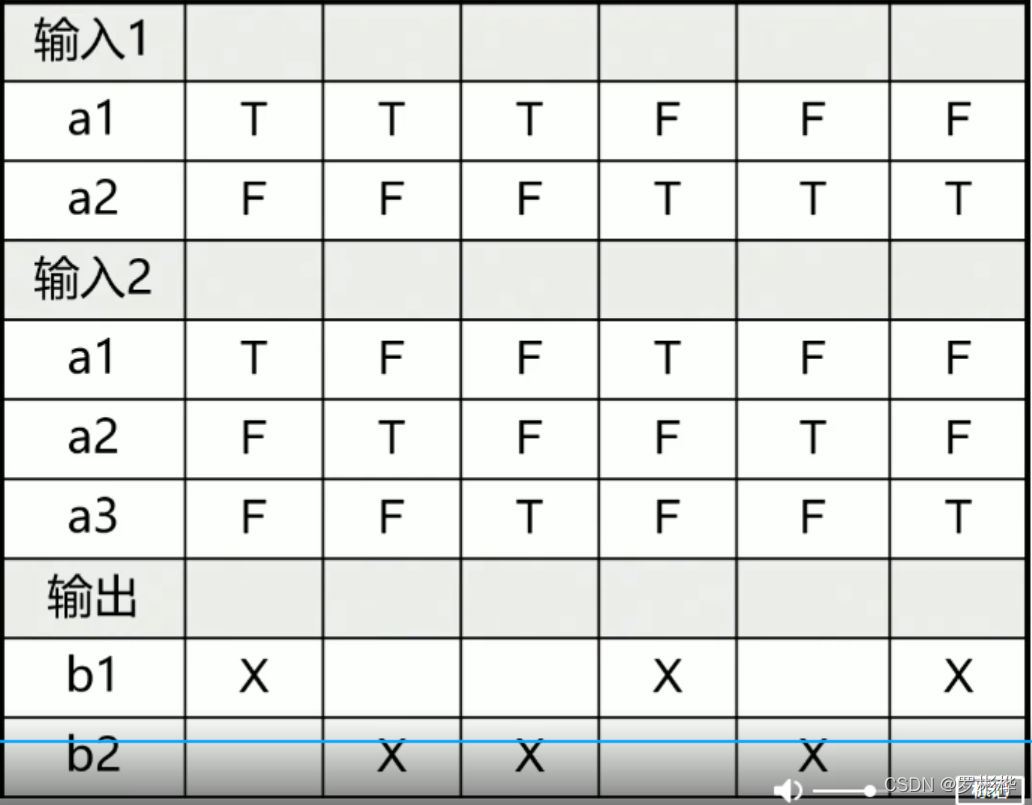

分析、简化并画出判定表?
?
