状态报告函数 ChkQuery_NumEvents
检测控制函数 ChkControl_Destroy
检测函数：dword ChkStart_InconsistentDLC(Message aMessage,char [] aCallback)
- 检测发送到总线上指定报文长度是否与DBC数据库中的定义一致
- aMessage待测报文；char [] aCallback回调函数名，可选参数
- 返回值：>0:返回一个事件对象aCheckId；=0报错

1-3?功能测试

功能测试用过CAPL程序逻辑来设置某信号的数值，然后使用ChkStart_MsgSignalValueInvalid函数来检测信号值是否在期望的数值范围内。

dword ChkStart_MsgSignalValueInvalid (Signal aObservedSignal,double aMinValue, double aMaxValue, Callback aCallback)

函数参数：待测信号，必须是定在DBC中的信号，最小信号值，最大信号值，回调CAPL函数名，可选。

返回值：返回一个事件对象aCheckId，即检测未定义报文的事件

1-4?检测未定义报文

检测函数：dword ChkStart_UndefinedMessageReceived (char [] CaplCallback)

作用：观察当前总线上是否有未定义的报文

返回值：>0：返回一个事件对象aCheckId，即待观测报文的事件；=0报错。

状态报告函数：long ChkQuery_EventMessageId (dword aCheckId)

作用：返回触发该事件的报文的MessageId

返回值：>0返回触发该事件的报文ID;<0报错。

2 添加Test Module

2-1创建测试环境

创建测试环境，命名为NetworkTester。

?2-2 插入CAPL Test Module

插入CAPL Test Module，并配置此模块Configuration对话框

?配置Module的Name为：Network Tester，在TestModule文件夹下创建CAPL文件NetworkTester.can

3?CAPL编写测试用例

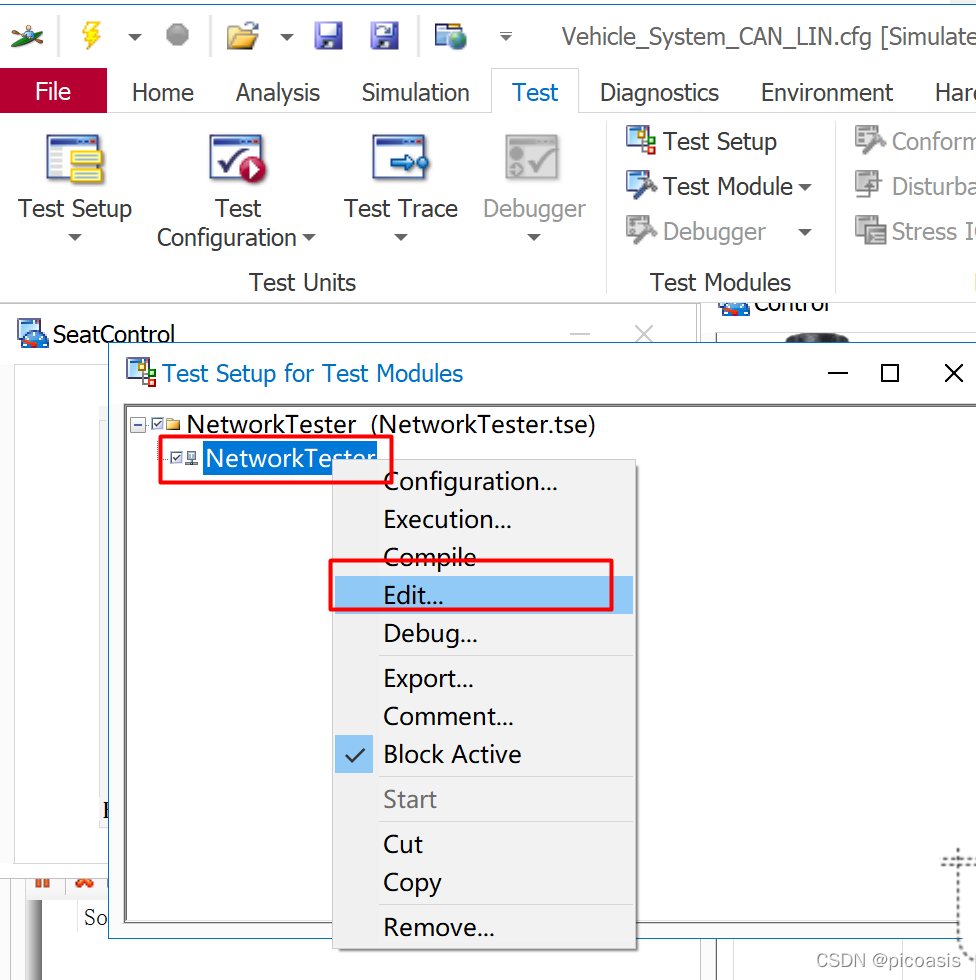

?选中TestModule，右键选中Edit，可以编辑NetworkTester.can 。

?3-1?测试模块入口函数MainTest

CAPL测试模块中can文件要求：-必须包含MainTest函数，所有的测试用例均从此接口进入

添加TestModule描述：Title，DisCription。
仿真工程初始化，确保报文的正常发送；本工程中为车门开锁，设置CarDriver，并且钥匙位置设置为2.
将测试用例分组testGroupBegin,测试用例函数名调用，testGroupEnd。

void MainTest()
{
  testModuleTitle("NetworkTester");
  testModuleDescription("Message Specification Test and Function Test Demo.");
  testGroupBegin("Check msg cycle time","Check the differ mesage cycle time");
    Init_Test_Condition();
    CheckMsgEngineData();
    CheckMsgVehicleData();
    CheckMsgGear_Info();
    CheckMsgIgnition_Info();
    CheckMsgLight_Info();
    testGroupEnd();

  testGroupBegin("Check msg DLC","Check DLC of a message");
  CheckDLCLock_Info();
  testGroupEnd();

  testGroupBegin("Check undefined msg","Check the undefined message");
  CheckUndefinedMessage();
  testGroupEnd();

  testGroupBegin("Fucntion Test","Check the engine speed after setup");
  CheckEngine_Speed();
  testGroupEnd();

}

//初始化仿真工程状态，确保各个模块处于Online
Init_Test_Condition()
{
  @Vehicle_Key::Unlock_Car = 1;
  @Vehicle_Key::Car_Driver = 0;
  @Vehicle_Key::Key_State = 2;
  testWaitForTimeout(500);
}

3-2 CAPL测试用例——检测报文周期

分别测试EngineData（50），VehicleData（50），Gear_Info（50），Ignition_Info（50），Light_Info（500）的报文周期。

以EngineData为例，CAPL程序逻辑如下：

先声明检测事件gCycCheckId
?定义常量：
1. 周期最大最小范围值? ：[lCycMinCycleTime，lCycMaxCycleTime] 为 [40,60]
2. Light_Info的周期范围区间：[Light_MIN_CYCLE_TIME,Light_MAX_CYCLE_TIME] 为 [490,510]。
写测试用例： ?
1. 定义测试报告提示信息：用testCaseTitle定义测试报告提示信息，以EngineData为例testCaseTitle("TC-1","TC-1:Check cycle time of msg EngineData");
2. ?观测待测报文，周期是否在范围要求内：使用ChkStart_MsgAbsCycleTimeViolation观察待测报文是否在设置的区间范围内。正常返回报文检测事件ID——aCheckedId 。如果aCheckedId大于0代表测试正常运行，如果=0代表测过程有错误。
检测测试用例结果，输出测试报告后，销毁测试事件
1. ?设定用例测试的时间 KTIMEOUT，在此观测时间段内观测待测报文的周期。
2. 将测试用例运行结果aCheckedId 作为test条件——testAddCondition，这意味着将在报告中展示测试用例运行结果
3. 等待测试时间结束，
4. 观测结束后，统计测试用例中报文的周期平均值、最大值、最小值。
5. 根据用例运行结果aCheckedId打印报告，如果aCheckedId的数量大于0，即检测报文周期存在不在范围内的情况，则用snprintf+TestStepFail 描述导致错误的测试步骤，测试用例的判决在此自动设置为失败。否则用snprintf+TestStepPass描述测试结果，报告中将显示按预期执行的测试步骤，顺利通过。
最后销毁检测事件gCycCheckId。

其他报文只需在3测试用例部分，改为相应的报文名称即可。1声明检测事件，4用例检测结果，5销毁检测事件都是通用功能。

具体代码示例如下：

variables
{
  //TC1
  dword gCycCheckId;//声明检测事件的ID
  int gUndefinedMsgCheckResult;//声明未定义报文的检测结果
  const long kMIN_CYCLE_TIME = 40;//一般最小周期时间常量
  const long kMAX_CYCLE_TIME = 60;//一般最大周期时间常量
  const long Light_MIN_CYCLE_TIME = 490;//定义报文Light_Info最小周期时间常量
  const long Light_MAX_CYCLE_TIME = 510;//定义报文Light_Info最大周期时间常量
  const long kTIMEOUT = 4000;//定义测试等待时间常量

  //自定义报文——使用IG模块

}

//周期时间检测结果函数
CheckMsgCyc(float aCycMinCycleTime, float aCycMaxCycleTime)
{
  long lQueryResultProbeAvg;//声明平均时间
  long lQueryResultProbeMin;//声明最小测量时间
  long lQueryResultProbeMax;//声明最大测量时间
  char lbuffer[100];

  testAddCondition(gCycCheckId);//在该函数中添加事件
  testWaitForTimeout(kTIMEOUT);//等待测试时间结束
  //统计平均时间
  lQueryResultProbeAvg = ChkQuery_StatProbeIntervalAvg(gCycCheckId);
  //统计min时间
  lQueryResultProbeMin = ChkQuery_StatProbeIntervalMin(gCycCheckId);
  //统计max时间
  lQueryResultProbeMax = ChkQuery_StatProbeIntervalMax(gCycCheckId);

  if(ChkQuery_NumEvents(gCycCheckId)>0)
  {
    //统计异常次数//打印报告
    snprintf(lbuffer,elCount(lbuffer),"Valid values %.0fms - %.0fms",aCycMinCycleTime,aCycMaxCycleTime);
    testStepFail("",lbuffer);
    snprintf(lbuffer,elCount(lbuffer),"Average cycle time: %dms",lQueryResultProbeAvg);
    testStepFail("",lbuffer);
    snprintf(lbuffer,elCount(lbuffer),"Min cycle time: %dms",lQueryResultProbeMin);
    testStepFail("",lbuffer);
    snprintf(lbuffer,elCount(lbuffer),"Average cycle time: %dms",lQueryResultProbeMax);
    testStepFail("",lbuffer);
  }
  else
  {
    snprintf(lbuffer,elCount(lbuffer),"Valid values %.0fms - %.0fms",aCycMinCycleTime,aCycMaxCycleTime);
    testStepPass("",lbuffer);
    snprintf(lbuffer,elCount(lbuffer),"Average cycle time: %dms",lQueryResultProbeAvg);
    testStepPass("",lbuffer);
    snprintf(lbuffer,elCount(lbuffer),"Min cycle time: %dms",lQueryResultProbeMin);
    testStepPass("",lbuffer);
    snprintf(lbuffer,elCount(lbuffer),"Average cycle time: %dms",lQueryResultProbeMax);
    testStepPass("",lbuffer);
  }
  ChkControl_Destroy(gCycCheckId);//销毁事件

}

//TC1：Check Cycle time of msg EngineData
testcase CheckMsgEngineData()
{
  float lCycMinCycleTime;//声明最小周期时间
  float lCycMaxCycleTime;//声明最大周期时间
  lCycMinCycleTime = kMIN_CYCLE_TIME;//赋值
  lCycMaxCycleTime = kMAX_CYCLE_TIME;
  //测试报告提示信息
  testCaseTitle("TC-1","TC-1:Check cycle time of msg EngineData");
  //开始观察待测报文
  gCycCheckId = ChkStart_MsgAbsCycleTimeViolation(EngineData,lCycMinCycleTime,lCycMaxCycleTime);
  CheckMsgCyc(lCycMinCycleTime,lCycMaxCycleTime);//周期时间检测结果函数
  testRemoveCondition(gCycCheckId);//移除测试条件
}
//TC-2：Check Cycle time of msg VehicleData
testcase CheckMsgVehicleData()
{
  float lCycMinCycleTime;
  float lCycMaxCycleTime;
  lCycMinCycleTime = kMIN_CYCLE_TIME;
  lCycMaxCycleTime = kMAX_CYCLE_TIME;


  testCaseTitle("TC-2","TC-2:Check cycle time of msg VehicleData");
  gCycCheckId = ChkStart_MsgAbsCycleTimeViolation(VehicleData,lCycMinCycleTime,lCycMaxCycleTime);
  CheckMsgCyc(lCycMinCycleTime,lCycMaxCycleTime);
  testRemoveCondition(gCycCheckId);
}
//TC-3:Check Cycle time of msg  Gear_Info
testcase CheckMsgGear_Info()
{
  float lCycMinCycleTime;
  float lCycMaxCycleTime;
  lCycMinCycleTime = kMIN_CYCLE_TIME;
  lCycMaxCycleTime = kMAX_CYCLE_TIME;


  testCaseTitle("TC-3","TC-3:Check cycle time of msg Gear_Info");
  gCycCheckId = ChkStart_MsgAbsCycleTimeViolation(Gear_Info,lCycMinCycleTime,lCycMaxCycleTime);
  CheckMsgCyc(lCycMinCycleTime,lCycMaxCycleTime);
  testRemoveCondition(gCycCheckId);
}
//TC-4:Check Cycle time of msg  Ignition_Info
testcase CheckMsgIgnition_Info()
{
  float lCycMinCycleTime;
  float lCycMaxCycleTime;
  lCycMinCycleTime = kMIN_CYCLE_TIME;
  lCycMaxCycleTime = kMAX_CYCLE_TIME;

  testCaseTitle("TC-4","TC-4:Check cycle time of msg Ignition_Info");
  gCycCheckId = ChkStart_MsgAbsCycleTimeViolation(Ignition_Info,lCycMinCycleTime,lCycMaxCycleTime);
  CheckMsgCyc(lCycMinCycleTime,lCycMaxCycleTime);
  testRemoveCondition(gCycCheckId);
}
//TC-5:Check Cycle time of msg  Light_Inf
testcase CheckMsgLight_Info()
{
  float lCycMinCycleTime;
  float lCycMaxCycleTime;
  lCycMinCycleTime = kMIN_CYCLE_TIME;
  lCycMaxCycleTime = kMAX_CYCLE_TIME;

  testCaseTitle("TC-5","TC-5:Check cycle time of msg Light_Info");
  gCycCheckId = ChkStart_MsgAbsCycleTimeViolation(Light_Info,lCycMinCycleTime,lCycMaxCycleTime);
  CheckMsgCyc(lCycMinCycleTime,lCycMaxCycleTime);
  testRemoveCondition(gCycCheckId);
}

3-3 CAPL测试用例——检测报文长度DLC

//TC6：DLC 报文长度测试
testcase CheckDLCLock_Info()
{
  dword checkId;
  //测试报告提示信息
  testCaseTitle("TC-6","TC-6:Check msg DLC of Lock_Info");
 //管事观测报文Lock_Info的DLC
  checkId = ChkStart_InconsistentDlc(Lock_Info);
  testAddCondition(checkId);
  //等待测试时间结束
  testWaitForTimeout(kTIMEOUT);
  testRemoveCondition(checkId);
}

3-4 CAPL测试用例——检测未定义报文undefined msg

//TC-7：检测未定义信号
testcase CheckUndefinedMessage()
{
  long lEventUndefineMessageId;//声明未定义报文Id
  char lbuffer[100];

  gUndefinedMsgCheckResult = 0;//?初始化未定义报文数量为0
  testCaseTitle("TC-7","TC-7:Check CAN channel for undefined message");
  //开始观测当前总线
  gCycCheckId = ChkStart_UndefinedMessageReceived("UndefinedMsgCallback");
  //延时，即测量该时间段
  testWaitForTimeout(kTIMEOUT);

  switch(gUndefinedMsgCheckResult)
  {
    case 1:
      write("undefined message detected!");
      //获取未定义报文ID
      lEventUndefineMessageId = ChkQuery_EventMessageId(gCycCheckId);
      snprintf(lbuffer,elCount(lbuffer),"Undefined message detected: Id 0x%x",lEventUndefineMessageId);
      testStepFail("",lbuffer);
      break;
    default:
      write("Iamdefault");
      testStepPass("","No undefined message detected!");
      break;
  }
  ChkControl_Destroy(gCycCheckId);//销毁事件
}

UndefinedMsgCallback(dword aCheckId)
{
  //回调函数，检测到未定义报文时调用
  write("Test: undefined message finded");
  ChkQuery_EventStatusToWrite(aCheckId);
  gUndefinedMsgCheckResult=1;//将未定义报文个数置为1
}

3-5 CAPL测试用例——功能测试

testcase CheckEngine_Speed()
{
  dword checkId;
  testCaseTitle("TC-8","TC-8:Check Engine Speed Value");
  @Vehicle_Key::Unlock_Car = 1;
  @Vehicle_Key::Car_Driver = 0;
  @Vehicle_Key::Key_State = 2;
  @Vehicle_Control::Eng_Speed = 2000;

  //开始观测，信号值是否在范围内
  checkId = ChkStart_MsgSignalValueInvalid(EngineData::EngSpeed,1900,2100);
  testWaitForTimeout(kTIMEOUT);
  if(ChkQuery_EventSignalValue(checkId))
  {
    testStepPass("","Correct Engine Speed Value");
  }
  else
  {
    testStepFail("","Incorrect Engine Speed Value");
  }
}

4 工程运行测试

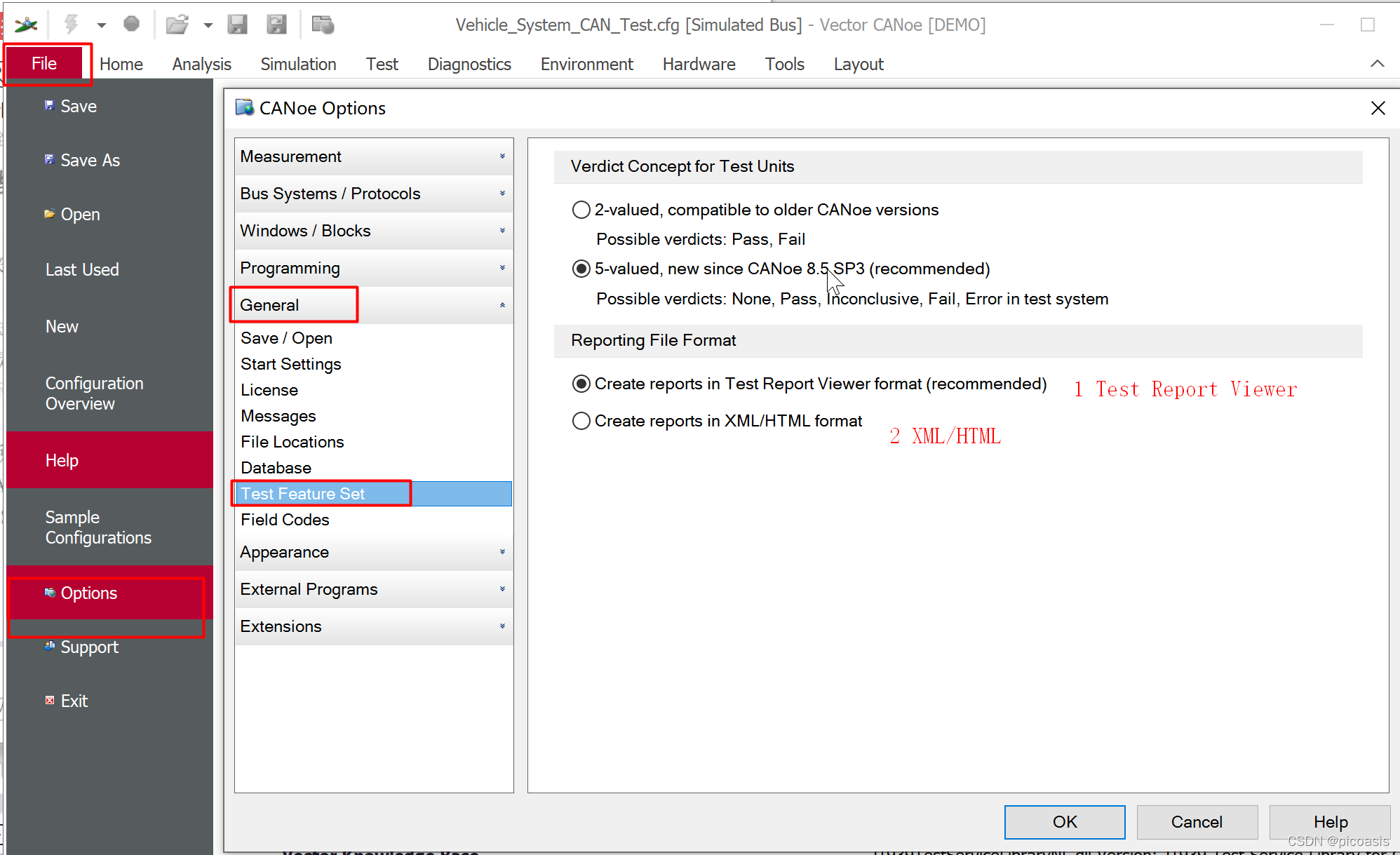

运行工程后，运行测试。

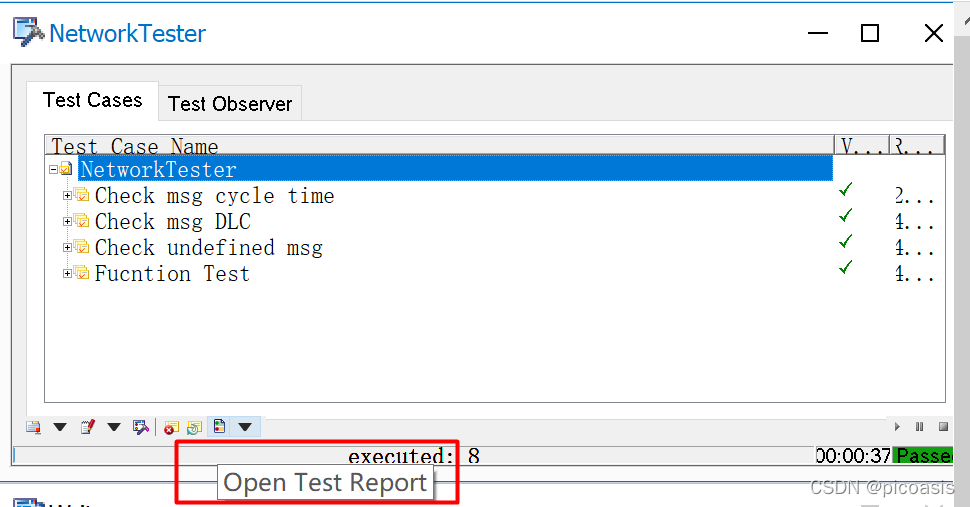

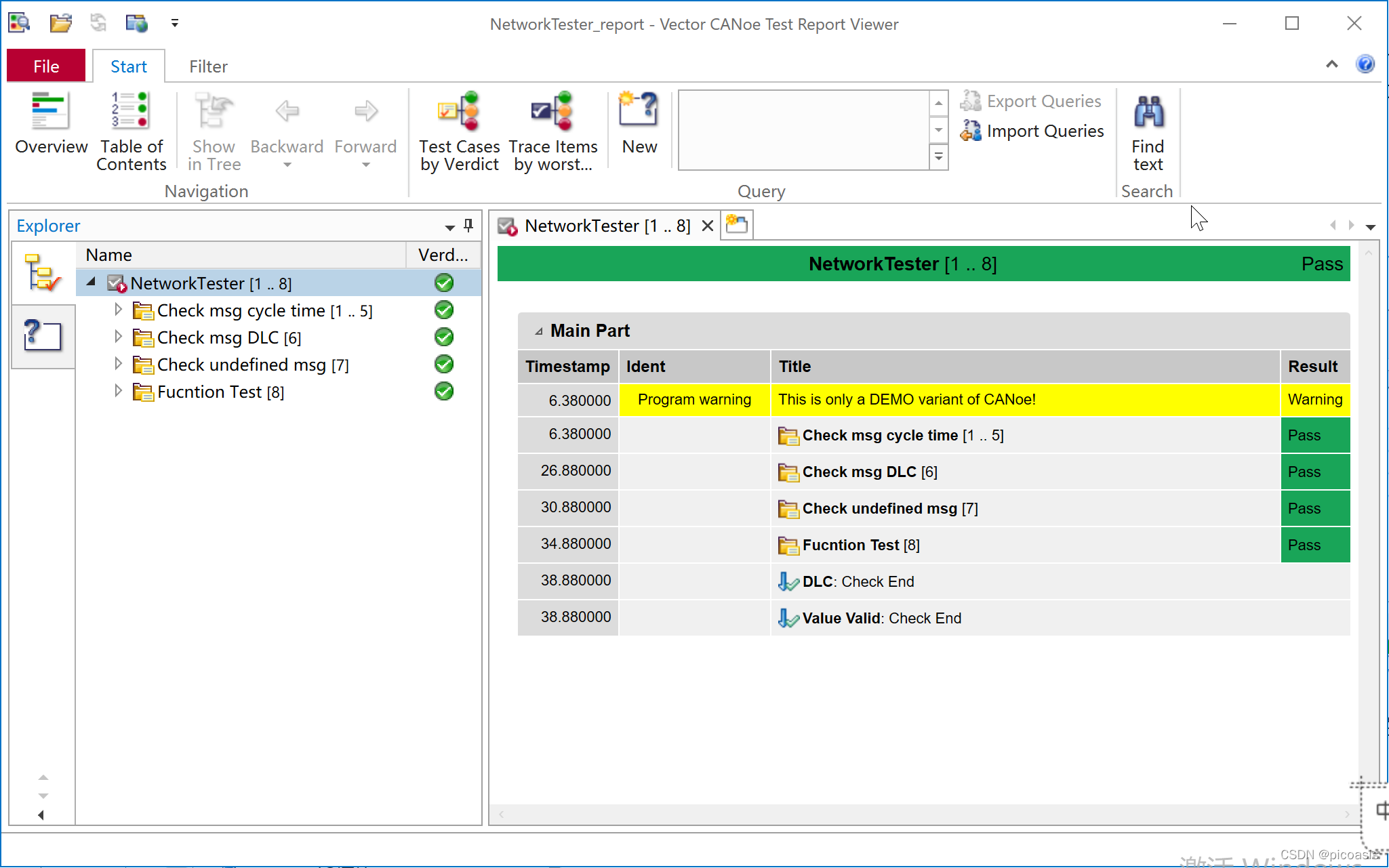

测试用例运行结果如图所示，Light_Info的报文周期检测报错。

——查看CANdb,发现只有报文Light_Info的报文周期为500，代码中使用的检测范围为40-60，将周期范围更改为Light_MIN_CYCLE_TIME和Light_MAX_CYCLE_TIME，如下示例：

//TC-5:Check Cycle time of msg  Light_Info
testcase CheckMsgLight_Info()
{
  float lCycMinCycleTime;
  float lCycMaxCycleTime;
  //lCycMinCycleTime = kMIN_CYCLE_TIME;//kMIN_CYCLE_TIME=40==>Light_MIN_CYCLE_TIME=490
  //lCycMaxCycleTime = kMAX_CYCLE_TIME;//kMAX_CYCLE_TIME=60==>Light_MAX_CYCLE_TIME=510
  lCycMinCycleTime = Light_MIN_CYCLE_TIME;
  lCycMaxCycleTime = Light_MAX_CYCLE_TIME;

  testCaseTitle("TC-5","TC-5:Check cycle time of msg Light_Info");
  gCycCheckId = ChkStart_MsgAbsCycleTimeViolation(Light_Info,lCycMinCycleTime,lCycMaxCycleTime);
  CheckMsgCyc(lCycMinCycleTime,lCycMaxCycleTime);
  testRemoveCondition(gCycCheckId);
}

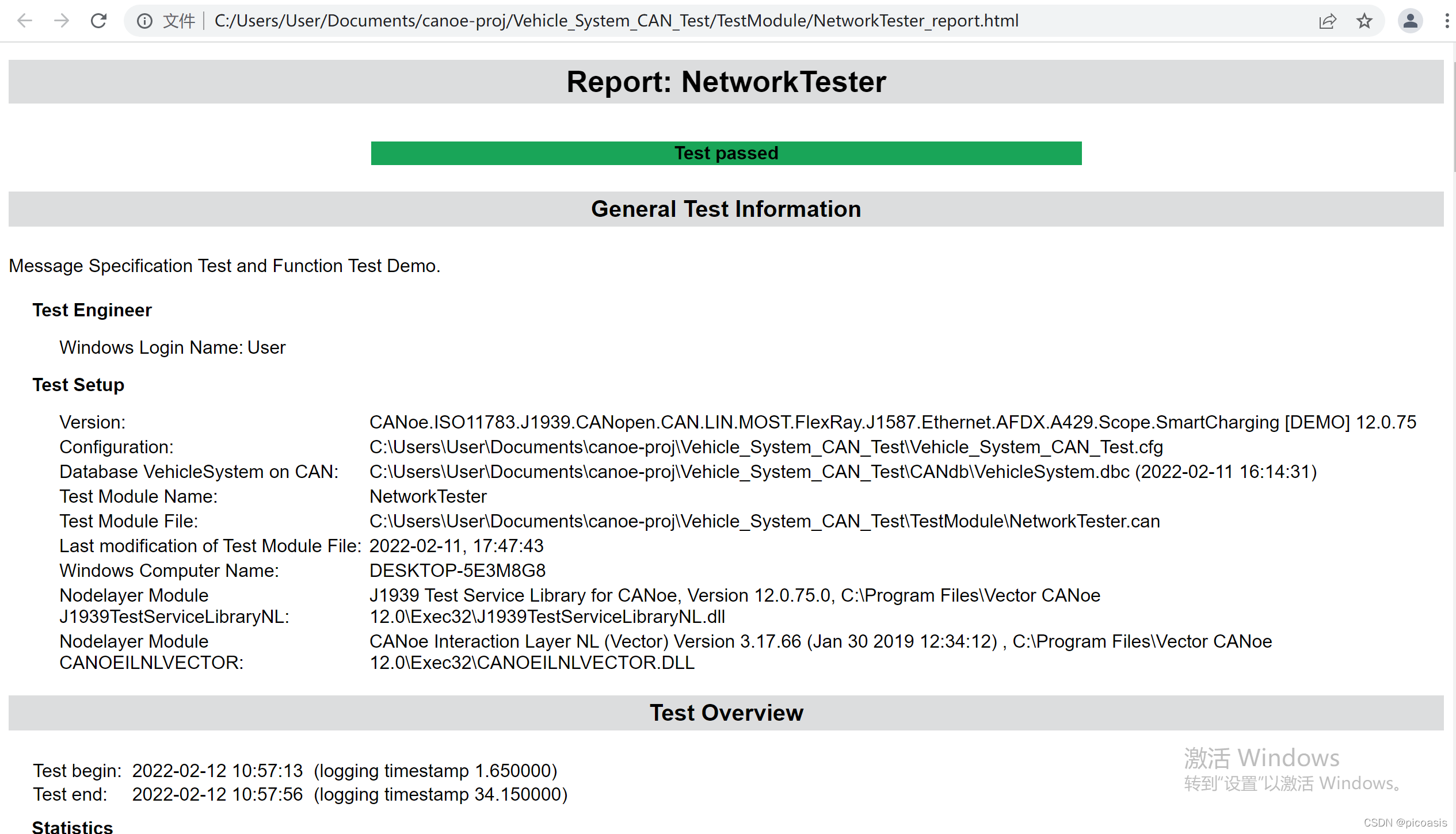

再次运行测试用例，全部通过。

?5 故障注入

为了验证测试用例的正确性，可以使用多种故障注入方法实现故障注入,常见的有：使用故障注入函数，采用网络节点CAPL编程，以及使用IG节点。

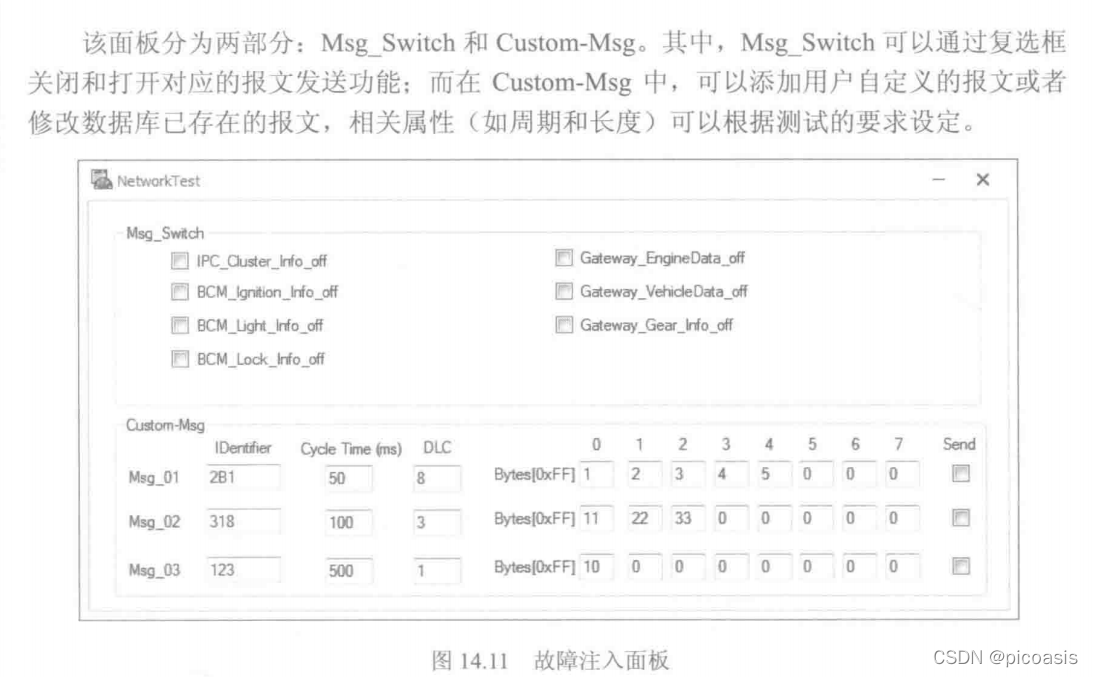

书中制作了一个面板: Msg_Switch和Custom_Msg，分别控制报文的发送和关闭，以及发送自定义报文。

?我自己尝试使用Panel模块实现这个面板：创建系统变量，将面板复选框关联系统变量，再在CAPL编程中读取系统变量，根据变量值控制对应的报文函数。

但最后，使用Panel只实现了Msg_Switch部分。Custom_Msg没有找到对应的未定义报文创建方法，有实现的小伙伴欢迎分享。最后使用IG节点实现了未定义报文的发送。

5-1 系统变量控制报文发送

创建系统变量，将面板复选框关联系统变量，再在CAPL编程中读取系统变量，根据变量值控制对应的报文函数。

测试用例涉及7个报文，因而创建7个系统变量创建如下：

?以Gateway_EngineData_off为例，系统变量创建过程如下。

先建立一个Value Table共同使用。因为7个系统变量具有相同的数值解释：勾选为1代表停止报文发送，不勾选为0代表报文正常发送。使用相同的ValueTable可以统一管理。

?Panel创建过程如下：

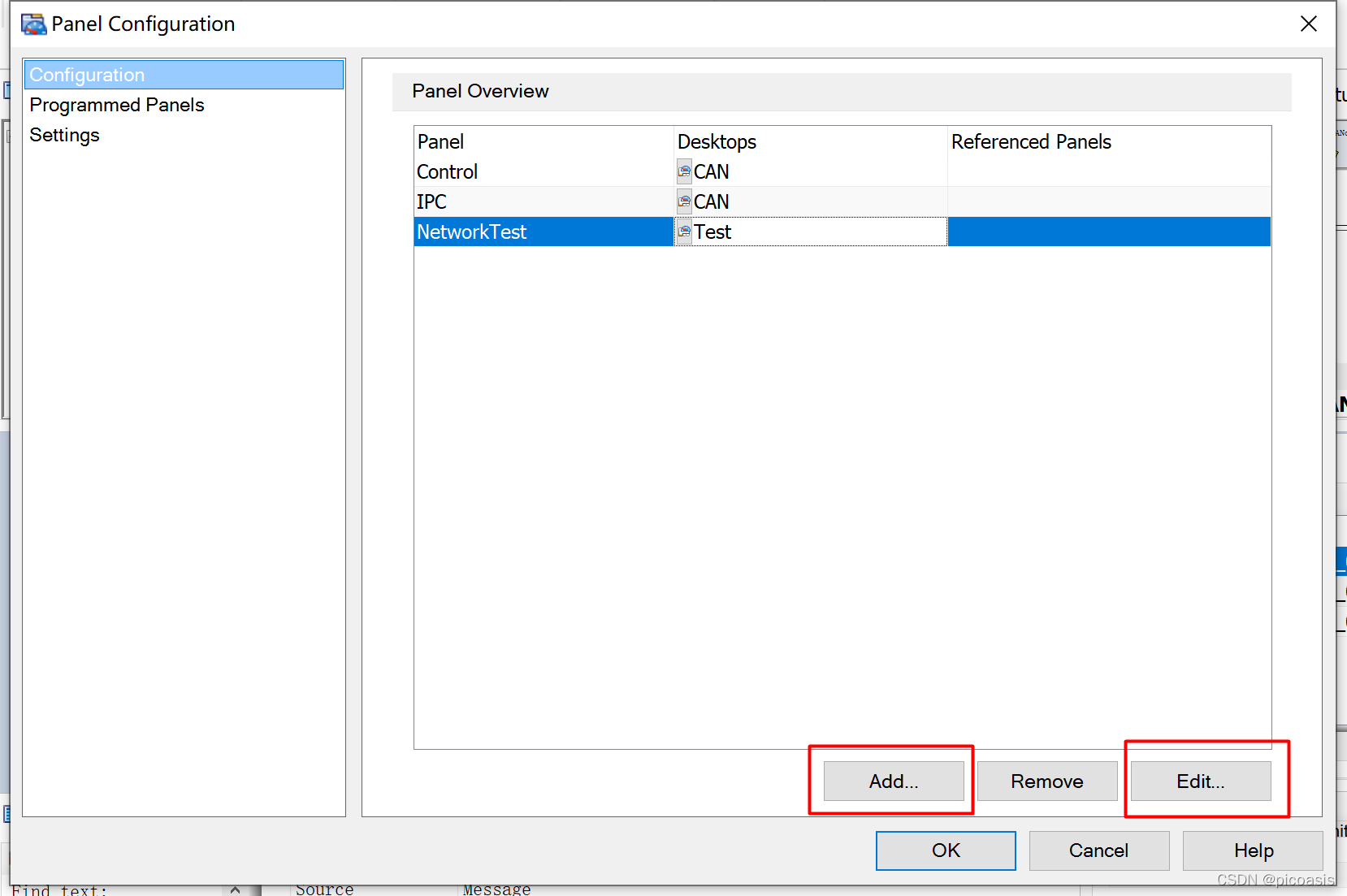

先添加一个Panel面板，命名为NetworkTest.

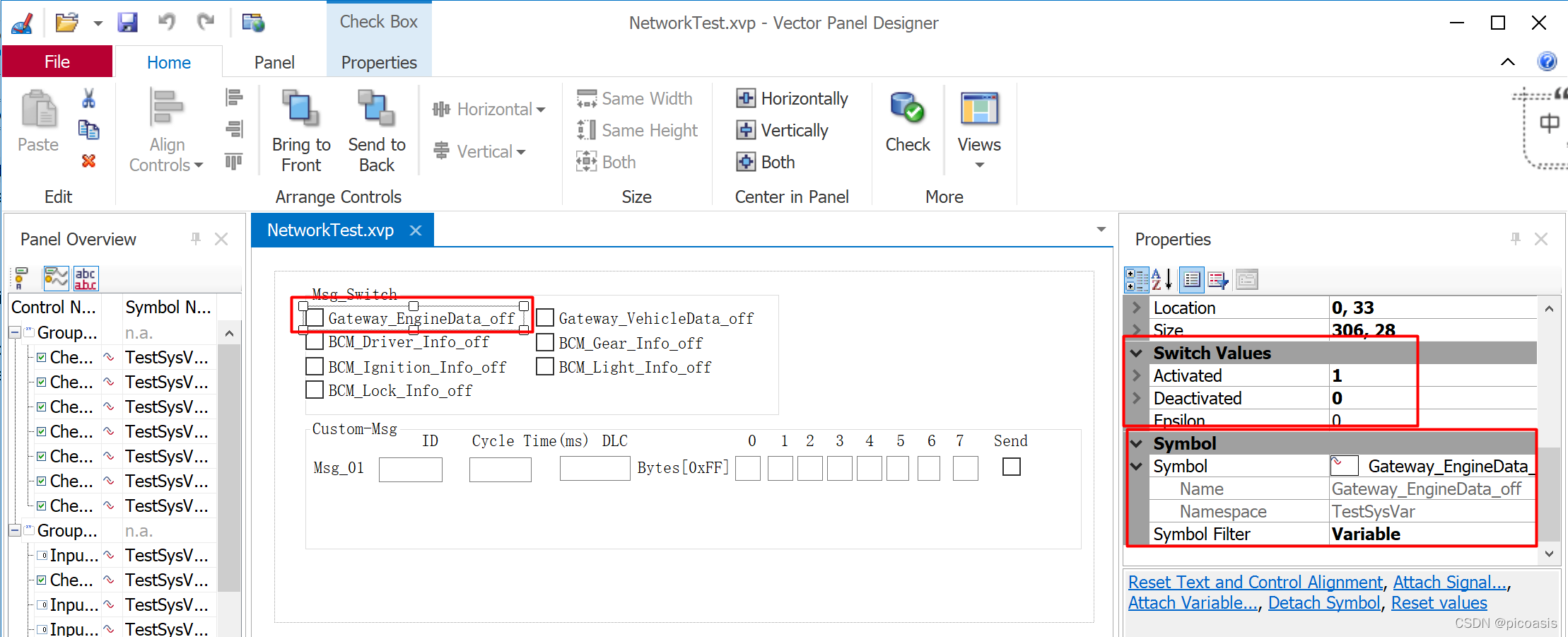

添加复选框组件，修改名称并，关联对应的系统变量，下图示例为EngineData，其余报文控制根据名称一一对应即可。

?Panel创建完毕后，在NetworkTest.can中添加变量监听事件，控制相应的报文发送。

以EngineData为例，CAPL编程如下：

on sysvar_update TestSysVar::Gateway_EngineData_off
{
  if (@this==1)
  {
    testDisableMsg(EngineData);
    write("Test: disable EngineData");
    //testDisableMsg(Cluster_Info);
   // ILDisableMsg("Cluster_Info");
  }
  else{
    testEnableMsg(EngineData);
    write("Test: enable EngineData");
  }
}

控制报文发送和终止的函数不止有testDisableMsg和testEnableMsg，其它函数可以参考此文（完善后放链接）。
