UBIFS文件系统（四）
ubifs为异地更新，flash中的数据在变为脏之后并不会立即被清除，而是当文件系统通过make reservation已索引不到足够的存储空间时，才会触发GC（Garbage Collect）对空间进行整理和清除，该过程由ubifs_garbage_collect函数实现：检查文件系统的commit状态，若正处在后台commit则修改状态为立即commit状态，并返回错误，使其执行ubifs_run_commit过程。如果commit完成之后仍然索引不到足够的空间，则按如下顺序对脏LEB进行GC：
empty_list->freeable_list->dirty_heap->dirty_idx_heap->free heap->uncat->flash
其中，从empty_list和freeable_list中索引空间的前提是index leb预留充足，否则将直接从dirty_heap中开始索引空间。对于索引到的LEB，将置LPT标志为为taken，该LEB存在以下几种情况：
- dirty
当该LEB为非index LEB，且dirty + free < leb_size时，需借助jhead[GCHD]的中转完成脏数据空间的回收，过程描述如下：

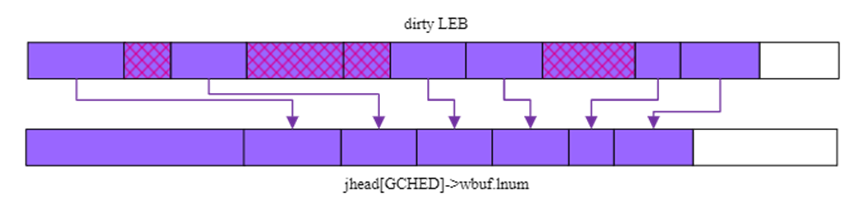

- 将LEB中有效node数据转移到jhead[GCHD]中，该过程会导致TNC、LPT的更新，node是否有效时根据该node是否存在于TNC中，即TNC中该node的key、inum和offs值是否和该node在flash中的各项值保持一致
- 将除GCHD的其他jhead对应的wbuf同步到flash
- 修改LEB的lpt，标识其可用空间为leb_size，若c->gc_lnum = -1，则令c->gc_lnum等于该释放的LEB number；否则，同步jhead[GCHD]->wbuf到flash中并unmap，返回LEB_FREED，此时将令c->gced_lnum为该dirty LEB的lnum，用于表示该LEB刚被GC回收。
其中，将除GCHD之外的jhead->wbuf同步到flash的原因是：导致该LEB中的node成为脏数据的新node可能正存在于jhead->wbuf中，只有在将脏node删除之前将新的node数据同步到flash才不会导致数据的丢失。
-
freeable
处于freeable_list中的LEB肯定不是index LEB，当free == leb_size时直接unmap，当dirty > 0时，首先将除GCHD的其他jhead对应的wbuf同步到flash，修改lpt并unmap。若c->gc_lnum！=-1，返回LEB_FREED，否则返回LEB_RETAINED。 -
index
如果该LEB为index LEB，并不进行数据转移以及unmap操作，而是在TNC中将该LEB中的有效node置脏标志位，并将该LEB加入c->idx_gc链表中，清除该LEB对应lpt的index标志位，并且置该LEB的free空间为leb_size，返回LEB_FREED_IDX。此时该LEB在c->idx_gc链表中的unmap标志位为0，在unbifs_gc_start_commit中才会被置1，在ubifs_gc_end_commit中才会被真正的unmap。

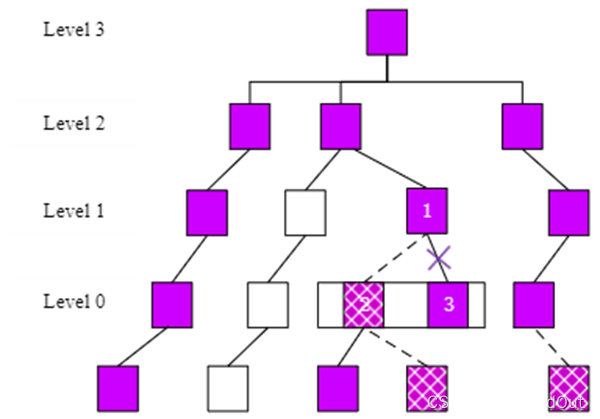

其中，index LEB并不直接进行数据转移继而unmap的原因可能有二：jhead[GCHD]只包含有一个wbuf，而index node的data node不可能存在于同一个LEB中；index LEB只有在commit完成之后才能保证所有的index node同步到flash。如下图所示，当对index LEB中的node 3转移并回写到jhead[GCHD]中时，TNC中的node 3被更新为node 2，同时node 1至root的所有node被置脏，转移完成之后存储node 3的LEB被unmap，如果此时发生异常掉电，那么由于TNC中的其他index node还没有同步到flash（如node 1），则在开机进行replay时，将仍然按照未被更新的索引node建立TNC树，即node 1仍然指向node 3，而不是node 2，而此时由于node 3所在的LEB在此之前已经被unmap，将会导致索引错误从而使数据恢复失败。
在GC过程中判断c->gc_lnum的原因为：ubifs需要始终为GC额外保留一个LEB以保证有效数据的中转，当c->gc_lnum == -1时，表示此时没有额外的LEB供GC使用，所以本次GC产生的空闲LEB将被保留给GC使用，并返回LEB_RETAINED。而当c->gc_lnum != -1时，表示GC有预留的LEB以供使用，所以此次GC产生的空闲LEB可以作为他用，并返回LEB_FREED。当jhead[GCHD] ->wbuf写满时，总是通过seitch_gc_head函数将c->gc_lnum作为新的jhead[GCHD]->wbuf使用。在文件系统unmount时c->gc_lnum将被记录到master node中，但是当异常掉电而没有执行unmount时，master中的gc_lnum显示已经不是最新的值，此时则需要索引新的empty_leb作为gc_lnum（在函数ubifs_rcvry_gc_commit中实现）。
自上一次commit开始使用的journal LEB被加入到bud链表中，这些LEB都将被标记为taken，并且当LEB中有数据写入导致LPT更新时，会将该LEB归类到uncat中，当GC在寻找脏的LEB进行回收时，即便是处于uncat链表中，这些被标记为taken的LEB也不会被索引。这些LEB也不会成为freeable LEB，而是在commit开始时被GC，从而保证journal中的数据不会被破坏。
