Shader+UGUI仿制Unity拾色器

先上视频

使用Shader+UGUI仿制Unity环形拾色器

由于视频有点小，下面放个大图
在这里插入图片描述

原理介绍

Shader 着色
组件共使用了3个自定义Shader，对应了拾色器的不同组成部分，分别是：

选色调的色环Shader
其实很简单，首先根据UV图生成色调图，然后用一个环来lerp一下，然后在目标位置生成一个小圈圈。

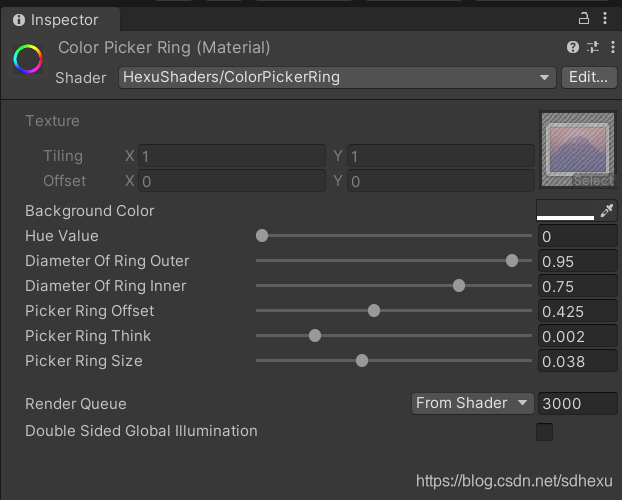

如上图所示，暴露很多参数供C#调整，有背景颜色、大圈圈大小、小圈圈的偏移、大小粗细等等，其中最重要的是Hue，这是就是色调了。。当我们选取了环上的颜色时，就要动态去设置该值，这样shader就能在正确的位置生成小圈圈。关键的代码如下：

float3 frag(v2f i) : SV_Target
{
	float2 uv = i.uv.xy;
	float2 toCenter = float2(0.5, 0.5) - uv;
	float angle = atan2(toCenter.y, toCenter.x);
	float radius = length(toCenter) * 2;
	float3 col = hsb2rgb(float3((angle / UNITY_TWO_PI) + 0.5, radius, 1.0));

	float ring = step(_RingInner, radius);
	ring = ring * ( 1 - step(_RingOuter, radius));
	col = lerp(_BackgroundColor,col, ring);

	float ang = -_Hue * UNITY_TWO_PI - UNITY_PI * 0.5;
	float2 pos = _PickerRingOffet * (float2(sin(ang), cos(ang)));

	float huering = _PickerRingThink / abs(length(toCenter - pos) - _PickerRingSize);
	col = lerp(col, float3(0, 0, 0), step(0.5, huering) * ring );

	return col;
}

选具体颜色的矩形Shader
矩形shader更简单了，直接用uv来生成矩形的色图。

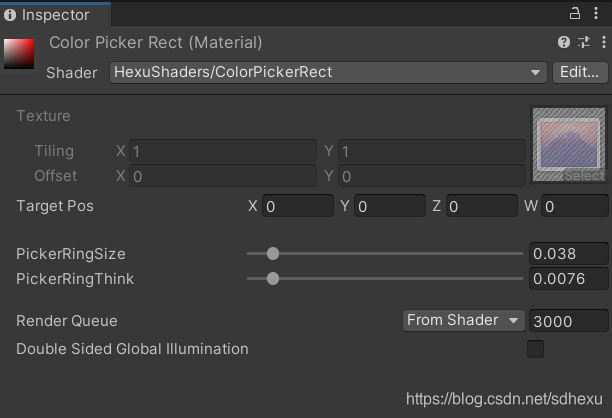

最重要的参数是TargetPos，xy分量用来表示小圈圈的位置，z分量用来表示色调（意义同环形shader）。
矩形的shader非常简单，5行代码搞定（不算return。。）：

float3 frag(v2f i) : SV_Target
{
	float3 col = hsb2rgb(float3(_TargetPos.z, i.uv.x, i.uv.y));

	float2 st = i.uv.xy * 2.0 - 1.0;
	float rmpring = _PickerRingThink / abs(length(st - _TargetPos.xy) - _PickerRingSize);
	float3 rmprc = lerp(float3(0,0,0), float3(0.5,0.5,0.5), step( 1, rmpring));
	col += rmprc;

	return col;
}

选RGBA分量的Slider的Shader
当我们在环里选了色调，或者在矩形里选了具体的颜色，那么RGB每个分量的颜色都会有变化，表示在当前颜色下，如果改变各自的分量，将得到什么颜色。

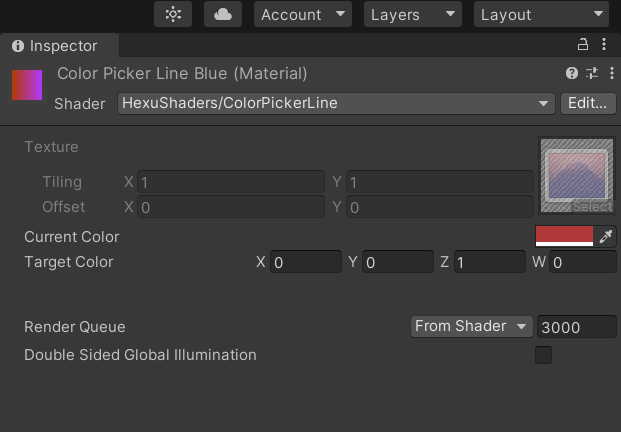

这里保留两个参数，一个是当前的颜色，另一个表示所属的分量。比如（1，0，0）表示红色，（0，1，0）表示绿色，（0，0，1）表示蓝色。w分量没有用到。
代码就更简单了（4行）：

float3 frag(v2f i) : SV_Target
{
	float3 col;
	col.r = lerp( _CurrColor.r, i.uv.x, _TargetColor.x );
	col.g = lerp( _CurrColor.g, i.uv.x, _TargetColor.y );
	col.b = lerp( _CurrColor.b, i.uv.x, _TargetColor.z );
	return col;
}

C#代码

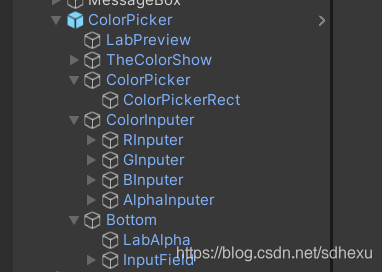

先用UGUI摆好拾色器，做成预制体：

然后写封装一下代码：

基本上就是各种组件的拖动而已。
封装好之后，可以通过OnColorChanged事件来获得当颜色被改变时的通知。也可以使用ColorValue变量来直接获取颜色，当然，也可以通过对这个变量的赋值，来让拾色器各个控件进行相应的更新。比如对这个变量赋值红色，那么环形拾色器、矩形拾色器还有各个分量的slider都会自动进行计算更新到红色的指示。
实际上C#代码没什么高深复杂的逻辑，只不过就是对这种控件的OnValueChanged事件进行监听，然后将各自的变化更新组件。

最核心的代码也许只有这些，感觉其余的都没啥必要贴。。太简单了。。

private void UpdateValueToUI( UpdateMode mode )
{
	prevImage.color = m_theColor;

	if ((mode & UpdateMode.UPDATE_PICKER) != 0)
	{
		rectPicker.SetColor(m_theColor, false);
		ringPicker.SetHue(rectPicker.Hue, false);
	}

	if ((mode & UpdateMode.UPDATE_SLIDER) != 0)
	{
		redSlider.SetValueWithoutNotify(m_theColor.r);
		greenSlider.SetValueWithoutNotify(m_theColor.g);
		blueSlider.SetValueWithoutNotify(m_theColor.b);
		alphaSlider.SetValueWithoutNotify(m_theColor.a);
	}

	redLineImage.material.SetColor(currColorId, m_theColor);
	greenLineImage.material.SetColor(currColorId, m_theColor);
	blueLineImage.material.SetColor(currColorId, m_theColor);
	alphaLineImage.color = m_theColor;

	if ((mode & UpdateMode.UPDATE_TEXT) != 0)
	{
		redInput.SetTextWithoutNotify(Mathf.RoundToInt(m_theColor.r * 255f).ToString("0"));
		greenInput.SetTextWithoutNotify(Mathf.RoundToInt(m_theColor.g * 255f).ToString("0"));
		blueInput.SetTextWithoutNotify(Mathf.RoundToInt(m_theColor.b * 255f).ToString("0"));
		alphaInput.SetTextWithoutNotify(Mathf.RoundToInt(m_theColor.a * 255f).ToString("0"));
	}

	if(( mode & UpdateMode.UPDATE_VALTXT ) != 0 )
		colorText.SetTextWithoutNotify(ColorUtility.ToHtmlStringRGB(m_theColor));
}
