[游戏开发]透明效果（八）--模板测试实现透明效果

【本系列文章系学习 唐福幸《Unity ShaderLab 新手宝典》的笔记，包含个人理解，如有错误欢迎批评指出

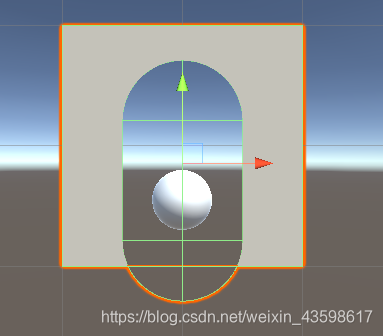

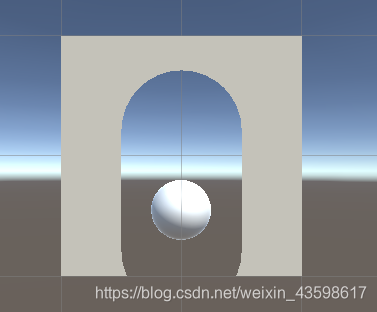

最终效果：

7.5 模板测试

在B物体上挖一个洞，形状是A物体的轮廓，所以要分别给A，B物体写脚本
A物体脚本：

Shader "Chapter7/Shader756A"
{
    SubShader
    {
        Tags { "Queue"="Geometry-1" }
        pass
        {
            Stencil
            {
                Ref 1    // 参照值，用来与缓存中已经存在的模板值进行比较的数值
                Comp Always  // 将参照值与模板值进行比较的方法，默认always
                Pass Replace  // 如果模板测试和深度测试都通过,当前像素的参照值写进缓存
            }

            // 只是为了传递轮廓，所以屏蔽所有颜色输出
            ColorMask 0
            ZWrite Off //关闭深度写入，关闭深度测试，如果关闭深度测试，颜色会被过滤掉

            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag

            float4 vert(in float4 vertex : POSITION) : SV_POSITION
            {
                float4 pos = UnityObjectToClipPos(vertex);//把模型坐标转换成裁切坐标
                return pos;
            }

            void frag(out fixed4 color : SV_Target)
            {
                color = fixed4(1,1,1,1);
            }
            ENDCG
        }
    }
}

B物体脚本

Shader "Chapter7/Shader756B"
{
    Properties
    {
    //在B物体上挖一个洞，形状是A物体的轮廓，所以要分别给A，B物体写脚本
        _MainColor ("Main Color", Color) = (1,1,1,1)
        _MainTex ("Texture", 2D) = "white" {}
    }
    SubShader
    {
        Tags { "Queue"="Geometry" }

        Pass
        {
            Tags {"LightMode" = "ForwardBase"}//前向渲染
            Stencil
            {
                Ref 1
                Comp NotEqual//当和物体A的缓存值不相等的时候，再渲染
                Pass Keep//保持缓存中的模板值
            }
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag

            #include "UnityCG.cginc"
            #include "UnityLightingCommon.cginc"

            struct v2f
            {
                float4 worldPos : TEXCOORD0;
                float4 pos : SV_POSITION;
                float3 worldNormal : TEXCOORD1;
                float2 texcoord : TEXCOORD2;
            };

            sampler2D _MainTex;
            float4 _MainTex_ST;
            fixed4 _MainColor;

            v2f vert (appdata_base v)
            {
                v2f o;
                o.pos = UnityObjectToClipPos(v.vertex);
                o.worldPos = mul(unity_ObjectToWorld, v.vertex);//把v的顶点模型坐标转换成世界坐标

                //float3 worldNormal = ;
                o.worldNormal = normalize(UnityObjectToWorldNormal(v.normal));//把v的法线坐标转换成世界坐标
                o.texcoord = TRANSFORM_TEX(v.texcoord, _MainTex);//拿顶点的uv去和材质球的tiling和offset作运算，确保缩放和偏移
                return o;
            }

            fixed4 frag (v2f i) : SV_Target
            {
                float3 worldLight = UnityWorldSpaceLightDir(i.worldPos.xyz);//输入世界空间中的顶点坐标，返回世界空间中从该点到光源光照方向
                worldLight = normalize(worldLight);
                fixed NdotL = saturate(dot(i.worldNormal,worldLight));//saturate(x)：如果x取值小于0,则返回值为0

                fixed4 color = tex2D(_MainTex,i.texcoord);//对贴图进行逐点采样，将rgb提取出来
                color.rgb *= _MainColor * NdotL * _LightColor0.rgb;//将贴图颜色和灯光颜色进行混合
                color.rgb += unity_AmbientSky.rgb;//再引入环境光颜色

                return color;
            }
            ENDCG
        }
    }
}

实现步骤：

1. 创建一个胶囊体，位置归0，绑定带有A脚本的材质
2. 创建一个正方体，位置归0，绑定带有B脚本的材质
3. 在胶囊体后面放一个物体作为是否透明的参考
