前言
首先这个文档是基于Unity2018及以上的，由于实习需要做AR相关的内容，但是AR Core之前的教程大多是基于SDK的，而这一功能已不在Unity更高版本中支持，同时楼主又是个Unity小白，所以为了跑起ARCore在安卓上的demo用了很久，以下便是过程记录，仅供参考~
前期准备
- 安装unity以及对应版本的Android Build Support
推荐用unityhub直接安装
- 安装AR Foundation插件与ARCore XR Plugin
在Unity内的Window/Package Manager的Unity Registry中搜索安装
- 将unity的环境调整为Android

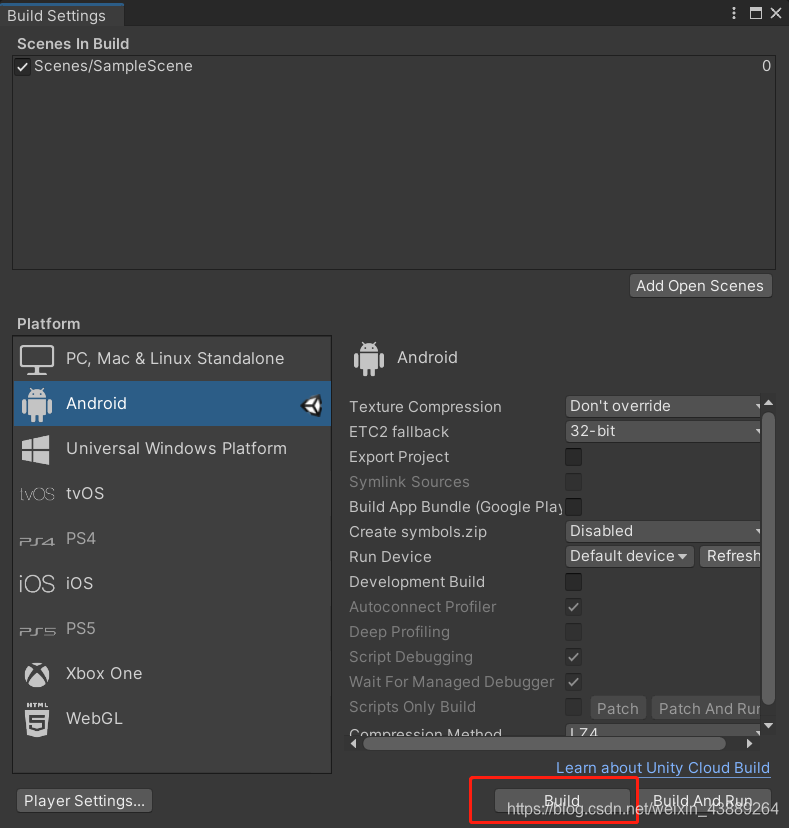

位置为File/Build Settings，选择Android并点击Switch Platform，成功后可以看到如下内容
-

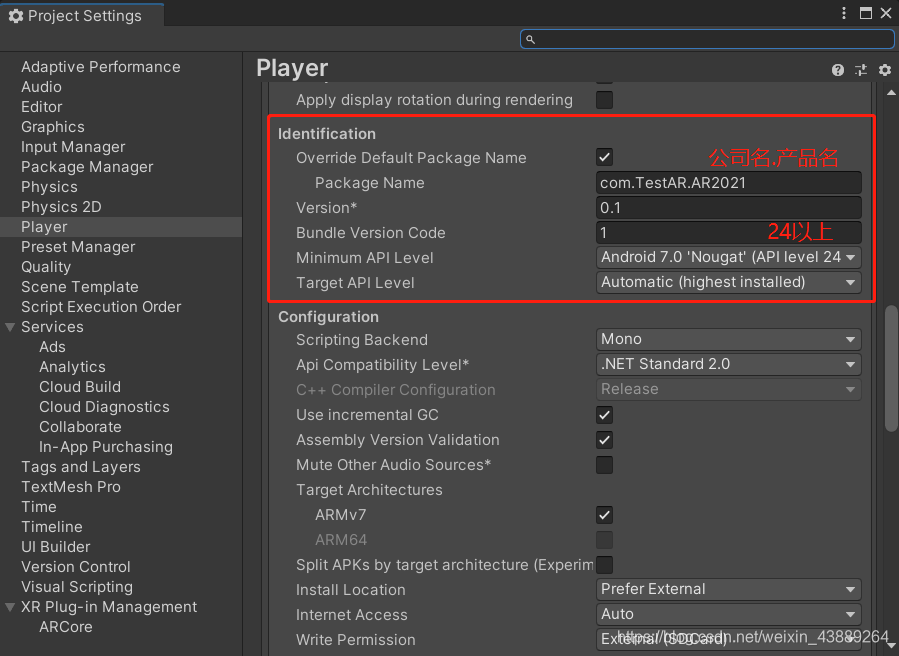

点击左下角的Player Settings，随后对其中的Other Settings进行配置：
-
注意这里要修改默认的包名以及Android版本，24以上的才支持AR Core，其他设置也与图中保持一致即可
操作过程
0. 创建元素

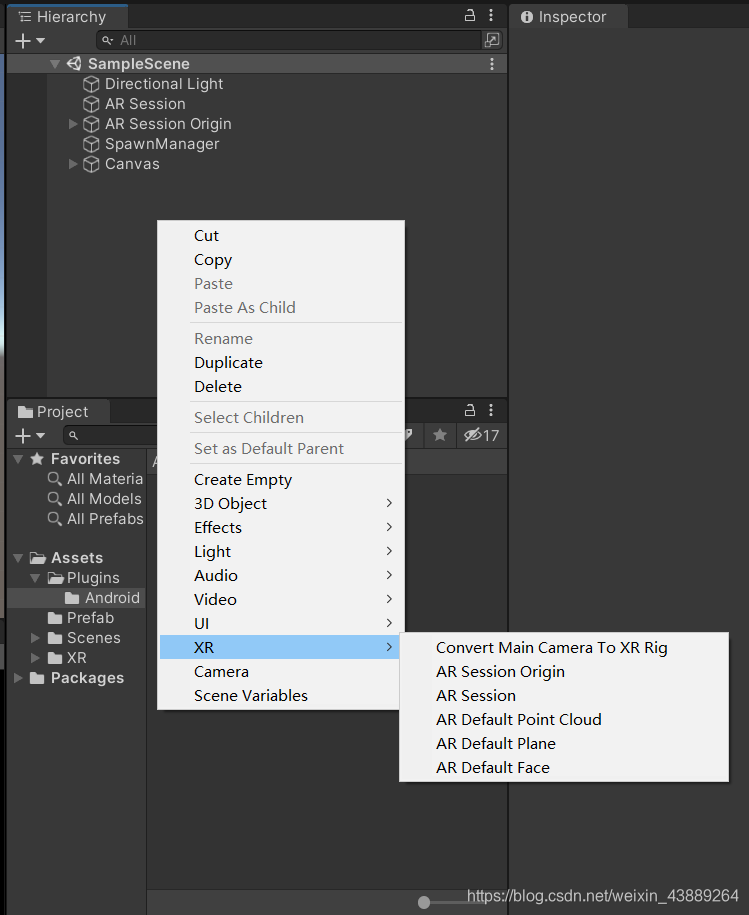

- 在Hierarchy中右键，找到XR，然后创建即可，以下模块均为创建相应部分后的操作
1. 创建一个AR Session

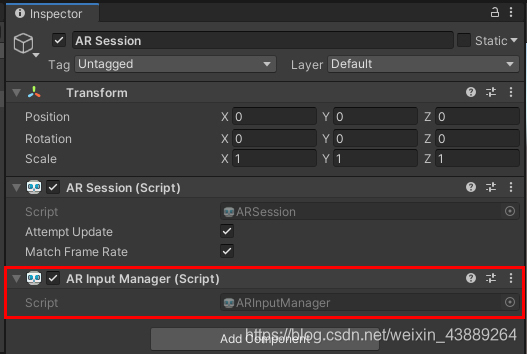

检查是否有AR Input Manager（如果没有就要用Add Component添加）
2. 创建一个AR Session Origin

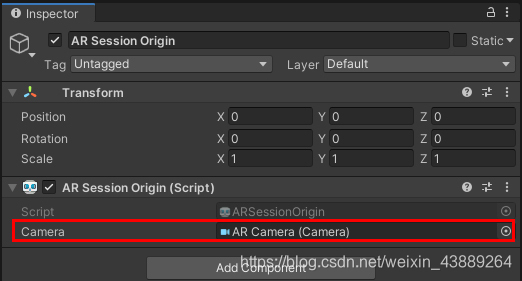

检查AR Camera已经对应了AR Session Origin Camera
- 使用Add Component添加一个AR Plane Manager（实现检测平面的功能）
选择DetectionMode为Everything（为检测水平和垂直的平面）
- 使用Add Component添加AR Raycast Manager（为了与平面交互）

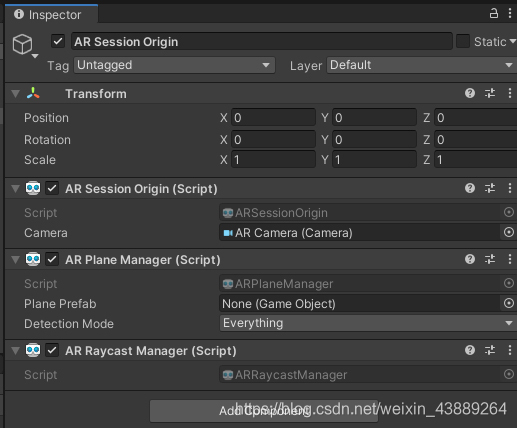

最终结果如下：
- 选择AR Camera的Tag为主相机（记得删除原本的相机）
3. 创建一个AR Default Plane
- 先在上面的Hierarchy中创建（XR/AR Default Plane），再拖至Project视图成为预设（prefab），再删除Scene部分的Plane
- 将预设的Plane拖至AR Session Origin的AR Plane Manager的Plane Prefab
4. 创建一个spawn作为显示在平面内的物体

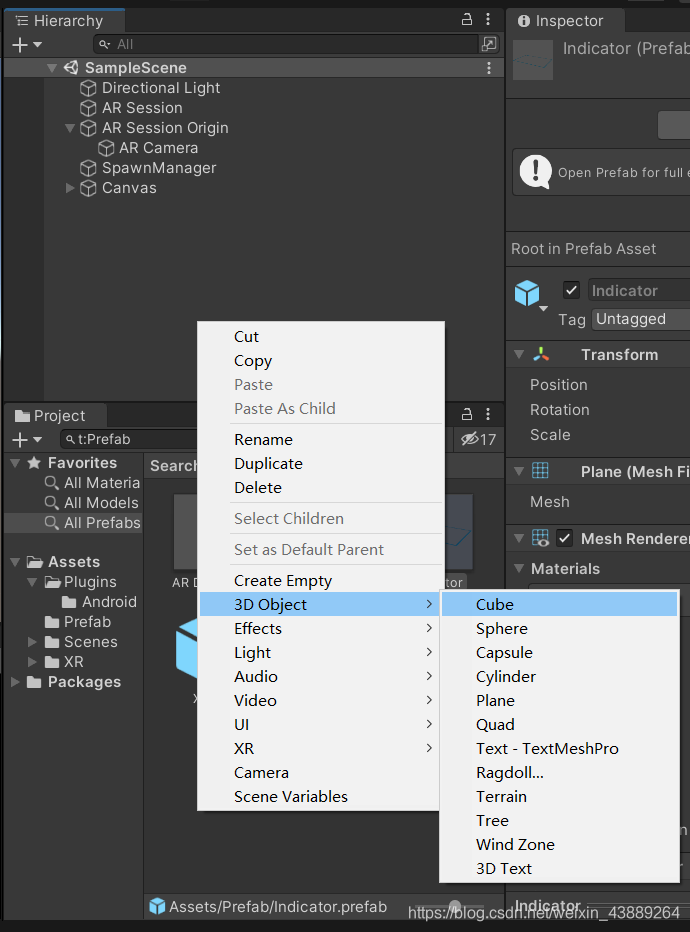

- 创建一个名为SpawnableObject的Cube
- 设置scale为0.1，0.1，0.1
- 为cube新建一个名为Spawnable的tag，并为cube选中它

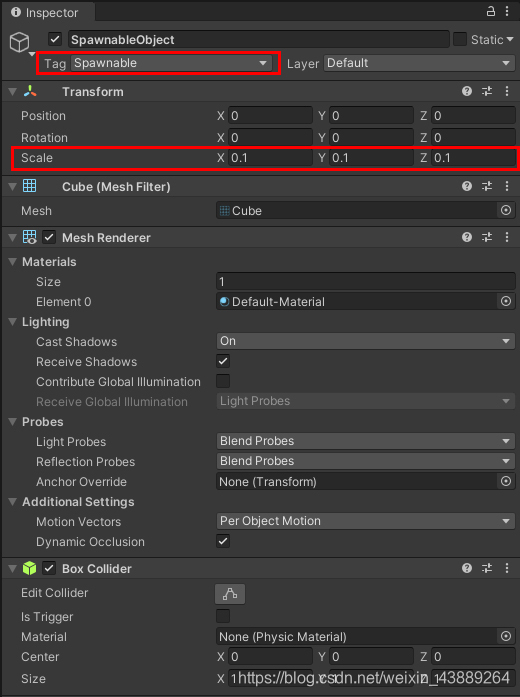

最后结果如下：
- 与前面平面同理，将其拖入project window创建预设，并删除Hierarchy中的Cube
（预设Prefab其实有点类似复用的模块、组件…)
5. 创建一个交互的脚本
- 创建一个C#脚本并将其命名为SpawnableManager
- 创建一个Empty Game Object在Scene中，并取名为SpawnManager
- 修改脚本代码如下：
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.XR.ARFoundation;
public class SpawnableManager : MonoBehaviour
{
[SerializeField]
ARRaycastManager m_RaycastManager;
List<ARRaycastHit> m_Hits = new List<ARRaycastHit>();
[SerializeField]
GameObject spawnablePrefab;
GameObject spawnedObject;
// Start is called before the first frame update
void Start()
{
spawnedObject = null;
}
// Update is called once per frame
void Update()
{
// 检测点击，针对点击的不同阶段(phase)，我们执行不同的事务
if (Input.touchCount == 0)
return;
if (m_RaycastManager.Raycast(Input.GetTouch(0).position, m_Hits))
{
if (Input.GetTouch(0).phase == TouchPhase.Began)
{
SpawnPrefab(m_Hits[0].pose.position);
}
else if (Input.GetTouch(0).phase == TouchPhase.Moved && spawnedObject != null)
{
spawnedObject.transform.position = m_Hits[0].pose.position;
}
if (Input.GetTouch(0).phase == TouchPhase.Ended)
{
spawnedObject = null;
}
}
}
private void SpawnPrefab(Vector3 spawnPosition)
{
spawnedObject = Instantiate(spawnablePrefab, spawnPosition, Quaternion.identity);
}
}
6. 绑定到页面对象
- 创建一个空的Object，并将其改名为SpawnManager
- 将刚才创建好的C#脚本拖入对象：

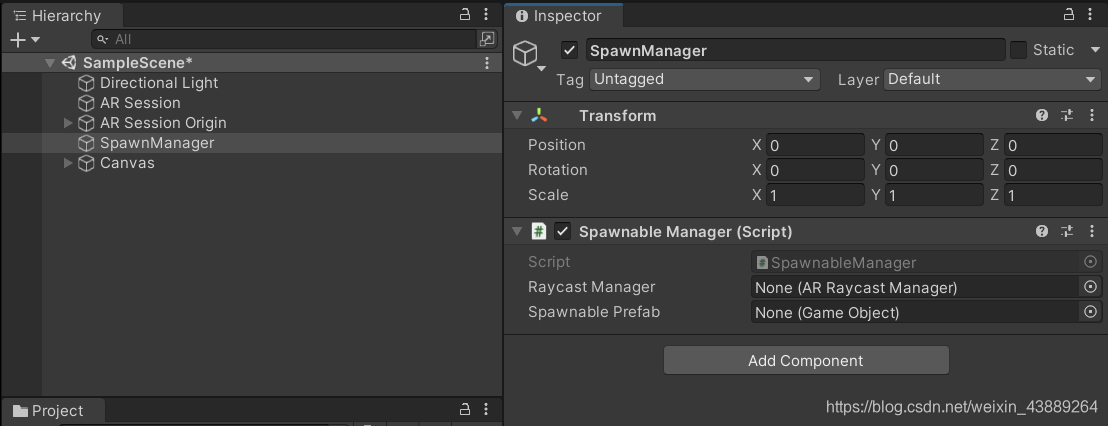

- 可以看到脚本已经出现在右侧
- 将之前创建的AR Session Origin作为该脚本的Raycast Manager拖入
这将作为页面的AR控制脚本
- 将之前创建的SpawnableObject作为该脚本的Spanwnable Prefab拖入
这将成为代码中可以复制的对象
7. 导出与运行

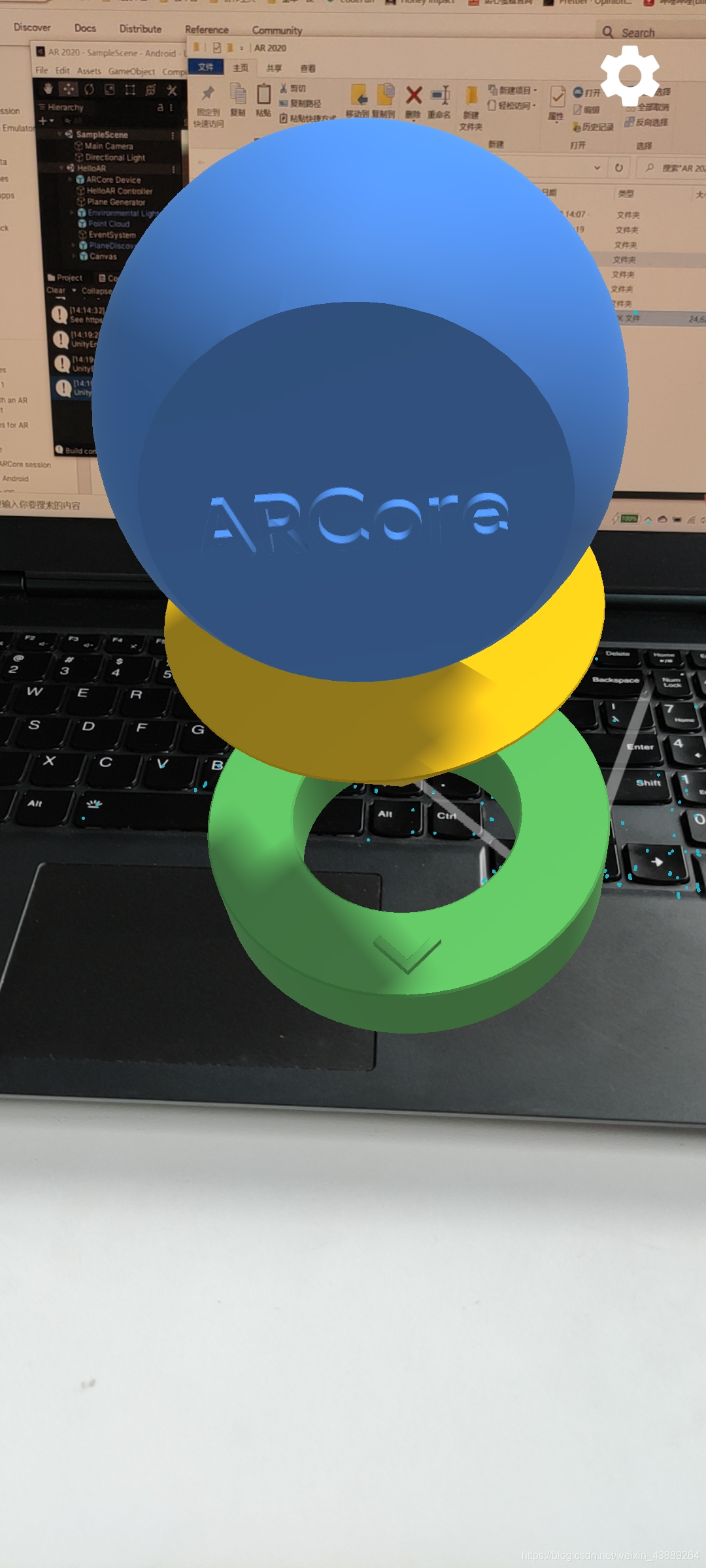

- 在刚刚的Build Settings中，选择Build，并选择保存位置，即可获得APk，安装在手机上就可以看到效果了：
- 效果类似这样，但是最后出现的物体是你设置的SpawnableObject，仔细阅读代码应该就能明白了！
