[游戏开发]unity3d OpenCVForUnity(一)

插件文档描述
简单的矩形示例

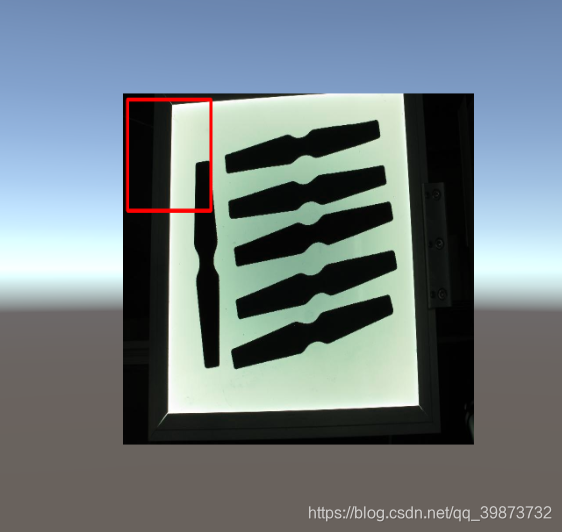

在这里插入图片描述

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using OpenCVForUnity.ImgprocModule;
using OpenCVForUnity.ImgcodecsModule;
using OpenCVForUnity.CoreModule;
using Rect = OpenCVForUnity.CoreModule.Rect;
using OpenCVForUnity.UnityUtils;
using UnityEngine.UI;

public class TestOpenCv : MonoBehaviour
{
    public RawImage rawImage;
    // Start is called before the first frame update
    void Start()
    {
        // 定义一个mat
        Mat mat=  Imgcodecs.imread(Application.streamingAssetsPath + "/pca_test1.jpg",1);

         List<Mat> channels = new List<Mat>();

         //拆分rgb
       // Core.split(mat, channels);
       //bgr=>rgb
         Mat mat2 = channels[2];
        channels[2] = channels[0];
        channels[0] = mat2;
        //g值为0
       // channels[1].setTo(new Scalar(0,0,0,0));
        //b值为0
       // channels[2].setTo(new Scalar(0, 0, 0, 0));
        //只保留一个r通道
        //合并rgb
       // Core.merge(channels, mat);
       //边界填充
       // Core.copyMakeBorder(mat, mat, top, bottom, left, right, Core.BORDER_REFLECT, new Scalar(255));
       //定义一个新的mat 更每一个像素点相加
       // Mat mat3 = new Mat(mat.size(), CvType.CV_8UC3,new Scalar(60,60,60,0));
       //mat = mat+ mat3;
         //画一个矩形选框
        Imgproc.rectangle(mat, new Point(10, 10), new Point(200, 200), new Scalar(255, 0, 0, 255), 5);
        //设置当前mat.size缩放比例
        //Imgproc.resize(mat, mat, new Size(0, 0), 2, 5);
        //Debug.Log(mat.size());
        Texture2D texture = new Texture2D(mat.cols(), mat.rows(), TextureFormat.RGBA32, false);
        //texture.Apply()
        Utils.matToTexture2D(mat, texture);
        rawImage.texture = texture;
    }

}

   // Mat 基本图像容器   不知道mat作用的可以阅读一下https://www.w3cschool.cn/opencv/opencv-bedc2caa.html

静态方法方法	描述
Imgcodecs.imread(filename,flags)	读取一张图像返回Mat对象 flags默认为彩色图像,1为彩色,0为灰度值
Imgcodecs.imwrite(filename,mat,MatOfInt)	保存图像其中 MatOfInt 参考下文
Imgproc.cvtColor()	将图像从一种颜色空间转换为另一种颜色空间可以参数OpenCVForUnityExample场景使用Imgproc.COLOR_BGR2RGB
Imgproc.rectangle	绘制一个简单的矩形框,参考MatchTemplateExample
Imgproc.resize()	函数调整大小将图像 src 调整为指定大小如果size为0 fx,fy是沿着x,y方向伸缩比如fx=1,fy=2,fx不变 fy放大两倍,也可以设置具体的size值
Imgproc.threshold	图像阈值 dst输出图像 thresh阈值 maxval当像素超过阈值或者小于阈值时所赋予的值,type==>Imgproc.THRESH_OTSU参考在下面
Imgproc.blur	图像平滑操作卷积概念比如一个图像有噪音点,想要去除这些点,ksize为核的大小比如[3,3],周围3*3个像素点为一组,默认point(-1,-1)为核中心点,borderType 用于推断图像外的像素
Imgproc.boxFilter	方框滤波基本上与blur差不多normalize=true 归一化,如果为false 如果色域大于255则直接取255
Imgproc.GaussianBlur	高斯滤波其它像素点离中心点像素点越近权重越大,效果比均指滤波好
Imgproc.medianBlur	中值滤波,找寻其核里中间的值
Imgproc.erode	结构元素腐蚀源图像,参考在下面
Imgproc.dilate	扩展图像或者像素膨胀,跟erode相反,相当于shader中顶点沿着法线方向膨胀
Imgproc.morphologyEx	把图像的腐蚀操作和膨胀操作合为一起,开闭运算,其中op参数可以参考Imgproc.MORPH_OPEN这些值,MORPH_OPEN 先腐蚀再膨胀,MORPH_CLOSE 先膨胀再腐蚀,MORPH_GRADIENT 梯度运算膨胀-腐蚀得到一个轮廓,MORPH_TOPHAT 原始输入-开运算结果(MORPH_OPEN),MORPH_BLACKHAT 闭运算(MORPH_CLOSE)-原始输入得到大致的轮廓.其它参数跟上面的差不多
Imgproc.Sobel	梯度算子找出色素区域差异大的像素点
Imgproc.Scharr	也是一个图像边缘检测比sobel显示的色彩更丰富一点
Imgproc.Laplacian	拉普拉斯算子具体呈现效果自己试验比sobel显示的色彩少一点
Imgproc.Canny	Canny 算法查找图像中的边缘,参数 dx 和dy输入图像的 16 位 x 导数（CV_16SC1 或 CV_16SC3）, 参数edges是输出边缘图,单通道 8 位图像,参数threshold1和threshold2是阈值用来确定真实和潜在的边缘
Imgproc.pyrUp	对图像进行上采样，然后对其进行模糊处理,该函数执行高斯金字塔构造的上采样步骤，它实际上可以用于构造拉普拉斯金字塔。首先，它通过注入零行和零列对源图像进行上采样，然后使用与 pyrDown 乘以 4 相同的内核对结果进行卷积,输出图像的大小计算为 {code Size(src.cols2, (src.rows2)}
Imgproc.pyrDown	计算公式code Size((src.cols+1)/2, (src.rows+1)/2) 图像向下采样
Core.split(mat, channels)	获取颜色通道的值rgb
Core.merge	可以与上面Core.split一起使用,修改为各通道值后在合并为rgb
Core.copyMakeBorder	边界填充参数:上下左右分别填充多少以及对应的色值(Scalar) 和填充方式(borderType)
Core.add()	计算两个数组或一个数组和一个标量的每个元素的总和。大于255 取255的值
Core.addWeighted()	两个图片融合 alpha为src1的权重 ,beta为src2的参数,加上一个亮度值gamma,公式dst = src1×alpha + src2×beta + gamma
Core.convertScaleAbs	缩放、计算绝对值并将结果转换为 8 位

动态方法	描述
Mat.size()	获取图片像素点个数,也可以传入int值返回size的其中一个值,默认返回cols, rows两个值
Mat.setTo()	将所有或部分数组元素设置为指定值。
VideoCapture.open	打开视频文件流,返回bool 是否成功
VideoCapture.isOpened()	是否能打开视频流
VideoCapture.read	读取每一帧返回bool 是否读取成功
VideoCapture.get	得到详情信息,比如格式 fps
VideoCapture.release	如果这个视频不需要,卸载当前内存的意思

创建mat的类型 Type (Core.CV_8U)

在这里插入图片描述

MatOfInt

16 位无符号 (CV_16U) 图像可以保存为 PNG、JPEG 2000 和 TIFF 格式
32 位浮点 (CV_32F) 图像可以保存为 PFM、TIFF、OpenEXR 和 Radiance HDR 格式；将使用 LogLuv 高动态范围编码（每像素 4 字节）保存 3 通道 (CV_32FC3) TIFF 图像
使用此功能可以保存带有 Alpha 通道的 PNG 图像。为此，请创建 8 位（或 16 位）4 通道图像 BGRA，其中 Alpha 通道在最后。完全透明的像素应将 alpha 设置为 0，

  string format = "jpg";
  MatOfInt compressionParams = new MatOfInt(1, 100);
  string format = "png";
  MatOfInt compressionParams = new MatOfInt (16, 0);

VideoCapture

使用 API 打开视频文件或捕获设备或 IP 视频流以进行视频捕获

 VideoCapture  capture = new VideoCapture ();
 //打开视频文件或捕获设备或 IP 视频流以进行视频捕获。
 capture.open (Utils.getFilePath (VIDEO_FILENAME));

(1) get方法 VideoCapture.get()

参数 Videoio.CAP_PROP_FORMAT,Videoio.CAP_PROP_POS_MSEC等可以找到这些目标值,根据需要取得

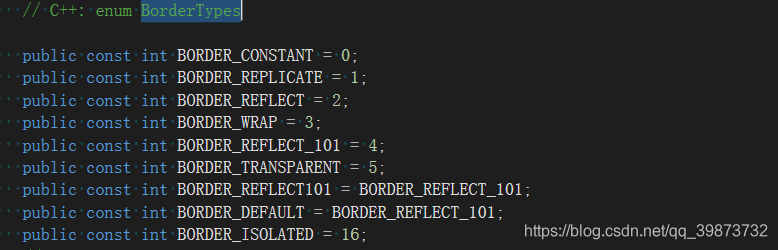

BorderTypes

在这里插入图片描述

阈值 (Imgproc.threshold)

Src输入图只能输入单通道图像,通常来说是灰度图

Imgproc.threshold(mat, mat, 127, 255, Imgproc.THRESH_BINARY);
比如这个示例 大于127的取白色,小于127的取黑色

1.Imgproc.CV_THRESH_BINARY 当像素超过阈值去maxval,否则取0
2.Imgproc.CV_THRESH_BINARY_INV 与上面的相反
3.Imgproc.CV_THRESH_TRUNC 大于阈值的部分设为阈值,否则不变
4.Imgproc.CV_THRESH_TOZERO 大于阈值的部分不变,否则设为0
5.Imgproc.CV_THRESH_TOZERO_INV 与上面4的相反

图像腐蚀操作 (Imgproc.erode)

一.Imgproc.erode (Mat src,Mat dst,Mat kernel,Point anchor,int iterations,int borderType,Scalar borderValue
)
二.Imgproc.erode ( Mat src,Mat dst,Mat kernel,Point anchor,int iterations,int borderType
)

1.iterations为迭代系数
2.borderValue 边界值在恒定边界
3.kerne= Mat.ones(30 ,30, CV_8U) 用于侵蚀的核结构元素 size[30,30]使用 30*30矩形结构元素构成

//核大小为3*3
Mat kerne= Mat.ones(30 ,30, CV_8U)
Imgproc.erode(src,dst,kerne,new Point(-1,-1),1)
//核的中心点为-1,-1
//迭代一次
Imgproc.erode(src,dst,kerne,new Point(-1,-1),1)
//迭代两次
Imgproc.erode(src,dst,kerne,new Point(-1,-1),2)
//迭代三次
Imgproc.erode(src,dst,kerne,new Point(-1,-1),2)

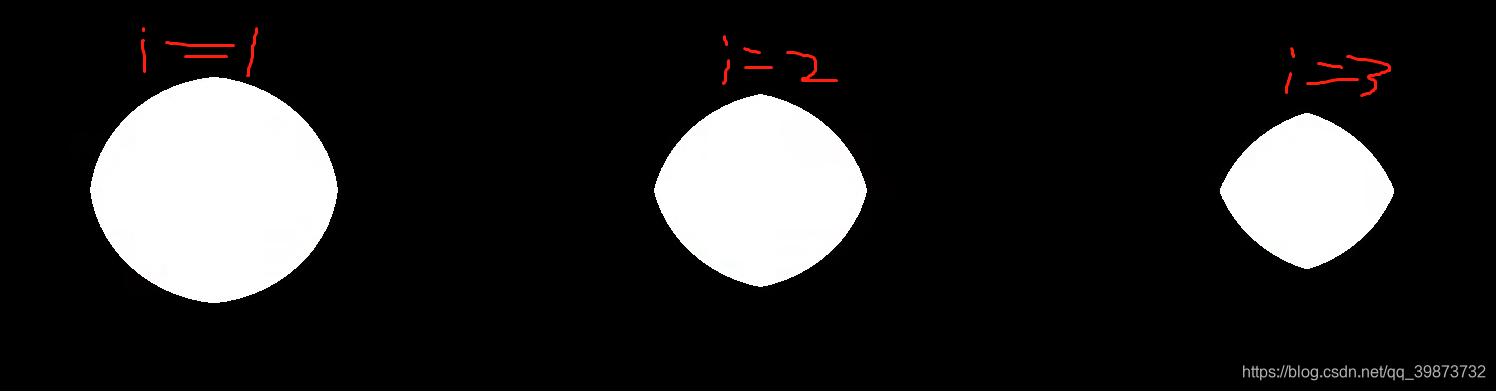

迭代图对比

在这里插入图片描述

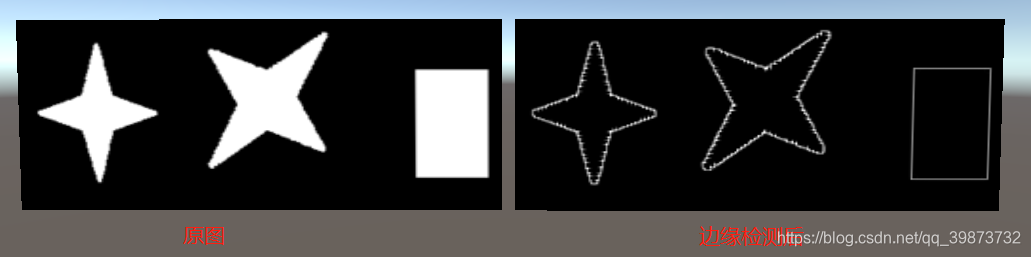

边缘检测

简单列举两个具体实现都差不多

梯度算子(Imgproc.Sobel)

在这里插入图片描述

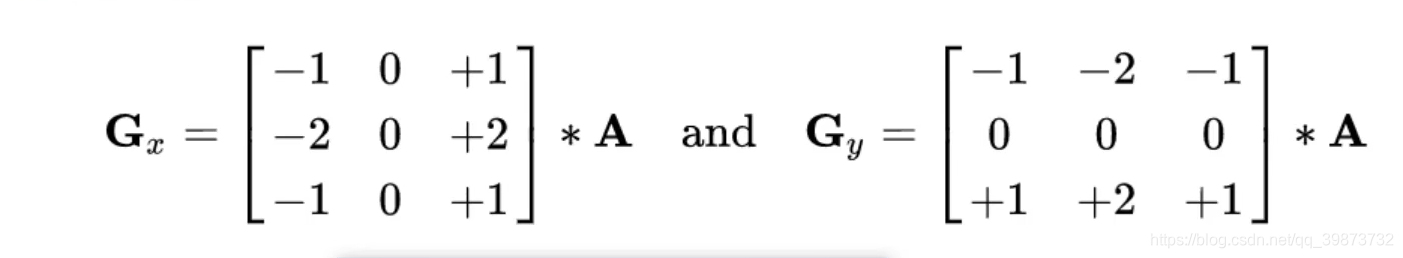

A为核的大小[3,3],Gx为像素点水平方向的梯度算子,Gy是垂直方向,其中[-1,0,+1,-2,0,+2,-1,0,+1]这些值是卷积核与矩阵A相乘
Imgproc.Sobel ( Mat src,Mat dst,int ddepth,int dx,int dy,int ksize,double scale,double delta,int borderType
)
mat在 8 位输入图像的情况下，它将导致截断导数
ddepth 为图像深度通常为-1
dx和dy 分别为水平和垂直方向 Gx Gy 比如dx=1 dy=0,那么表示只算水平方向的正值
ksize 是sobel算子的大小 [3,3] 其值设为1、3、5 或 7

Canny算子 (Imgproc.Canny)

1.使用高斯滤波器,处理图像的噪声
2.计算每个梯度的强度和方向 G=sqre(G_x²,G_y²) ,θ=arctan(G_y/G_x) 他们的核与sobel一样
3.非极大值抑制比较这个点与周围点的大小,如果是最大的则保存下来,如果不是则抑制掉
4.双阈值梯度值>maxvalue:则处理为边界,梯度值<minvalue:则舍弃,minVal<梯度值<maxVal 跟边界点连接的则保留否则舍弃

 //边缘检测
    void TestSobel()
    {
        Texture2D matchshapes = Resources.Load("matchshapes") as Texture2D;
        Mat mat = new Mat(matchshapes.height, matchshapes.width, CvType.CV_8U);
        Utils.texture2DToMat(matchshapes, mat);
        Mat dst1=new Mat();
        //先计算dy 当dy为1时 当有色值为负的时候自动变为0为黑色,当dy=2时 ,是把负值转为绝对值永远为正
        Imgproc.Sobel(mat, dst1, -1, 0, 2, 3);

        Mat dst2= new Mat();
        Imgproc.Sobel(mat, dst2, -1, 2, 0, 3);
      //合并两个值
        Core.addWeighted(dst1, 0.5, dst2, 0.5, 0, mat);
        Texture2D texture = new Texture2D(mat.cols(), mat.rows(),TextureFormat.BGRA32, false);

        Utils.matToTexture2D(mat, texture);
        rawImage.texture = texture;
    }

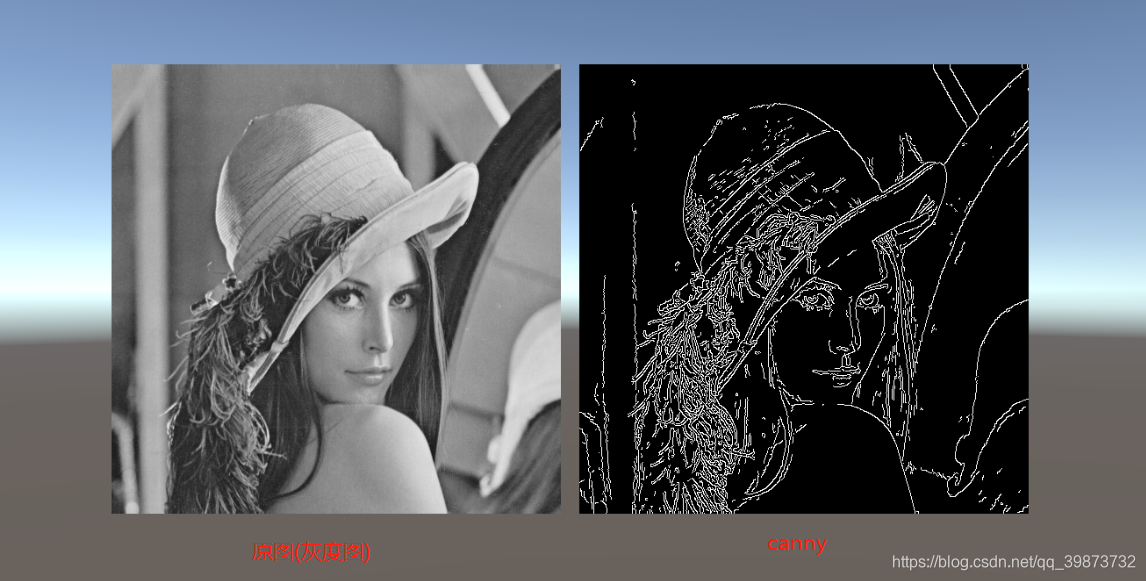

    //canny
     void TestCanny()
    {
      Mat mat=  Imgcodecs.imread(Application.streamingAssetsPath + "/lena.jpg", 0);
        Debug.Log(mat);
        Mat mat1 = Mat.ones(mat.size(), CvType.CV_8UC1);
        Imgproc.Canny(mat, mat1, 80, 120);
       //canny
        Texture2D texture = new Texture2D(mat1.cols(), mat1.rows(), TextureFormat.BGRA32, false);
        Utils.matToTexture2D(mat1, texture);
        rawImage.texture = texture;
        //原图
        Texture2D texture1 = new Texture2D(mat.cols(), mat.rows(), TextureFormat.BGRA32, false);
        Utils.matToTexture2D(mat, texture1);
        GetRaw.texture = texture1;
    }
