[游戏开发]【UE4/5】利用反射系统Runtime自动生成UI

使用UE4的开发同学一定对"*.generated.h"这个名字不陌生，Unreal定义了一系列的宏，来帮助开发者将自定义的字段和函数添加至反射系统，其他模块就可以利用这些反射信息来做很多事情，比如蓝图系统利用反射系统可以对标记为UPROPERTY的变量生成UI

UPROPERTY(Category = "Road", VisibleDefaultsOnly, BlueprintReadOnly)
		FVector position;

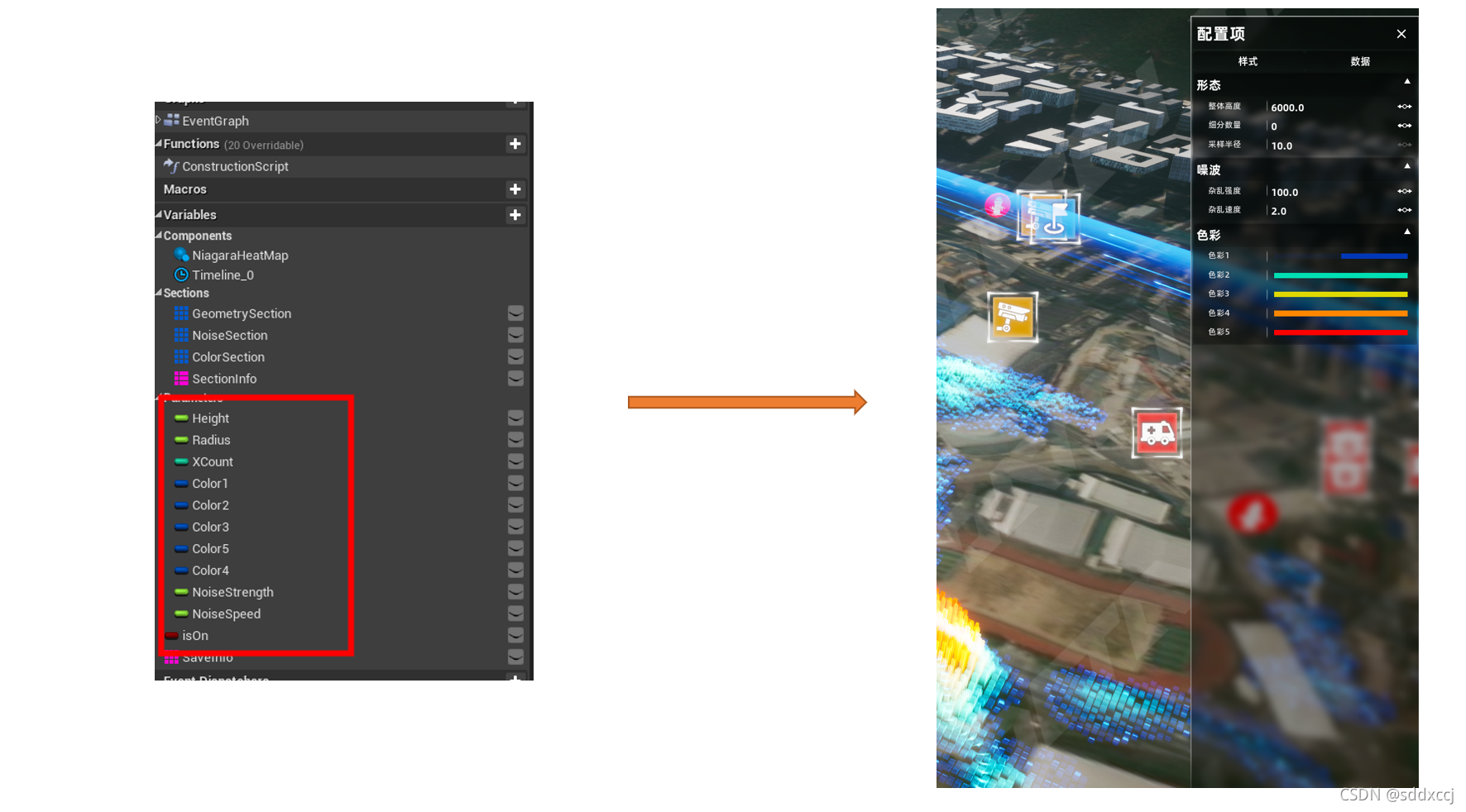

但是这个生成UI的过程仅仅限于编辑器阶段，我们想在Runtime实现同等的效果，举例说明：

设计师在xxx.blueprint中定义了一些变量，编辑器节点会同步自动生成UI，并可以进行参数的调整
在Runtime阶段，希望能够同样生成对应的UI，并进行参数的调整，特别是在一些配置项的调整上

实际上我们需要解决三个问题：
获取到所有需要生成UI的变量
根据变量类型生成对应的Item
将UI的变更，映射到对应的变量值上
【本文假设读者已经对反射系统有所了解，并只记录其中的关键代码】

第一个问题

我们把所有的需要反射生成UI的变量放在一个category中，或者命名时都加个前缀等等，那么遍历UObject的FProperty，即可获取到所有想要的变量的名字和类型【放在一个枚举值中】

USTRUCT(BlueprintType)
struct FGPParameterInfo
{
	GENERATED_BODY()
		UPROPERTY(EditAnywhere, BlueprintReadWrite)
		EVariableTypes type;
	UPROPERTY(EditAnywhere, BlueprintReadWrite)
		FString struct_member_name;

	FGPParameterInfo() {}
	FGPParameterInfo(EVariableTypes _type, FString _name) :type(_type), struct_member_name(_name) {}
};
TArray<FGPParameterInfo> UXXXXXXX::GetAllPropertiesInfoUnderCategory(UObject* inObject, const FString& category)
{
	UClass* inClass = inObject->GetClass();
	TArray<FGPParameterInfo> result;
	for (TFieldIterator<FProperty> It(inClass, EFieldIteratorFlags::ExcludeSuper); It; ++It)
	{
		if (FProperty* StructMember= *It)
		{
#if WITH_EDITORONLY_DATA

			auto map = StructMember->GetMetaDataMap();
			if (map && map->Contains("Category") && (*map)["Category"] == category)
#endif
			{
				FGPParameterInfo info;
				info.struct_member_name = StructMember->GetName();
				FString type = StructMember->GetCPPType();
				if (type == FString("float"))
				{
					info.type = EVariableTypes::Float;
				}
				else if (type == FString("int32"))
					info.type = EVariableTypes::Int;
				else if (type == FString("FString"))
					info.type = EVariableTypes::String;
				else if (type == FString("FLinearColor"))
					info.type = EVariableTypes::LinearColor;
				else if (type == FString("bool"))
					info.type = EVariableTypes::Bool;
				else if (type == FString("UTexture2D*"))
					info.type = EVariableTypes::Texture2D;
				else if (type == FString("TArray"))
					info.type = EVariableTypes::TArray;
				else
				{
				//这里没有写完，只是当作示例
					FStructProperty* StructProperty = Cast<FStructProperty>(StructMember);
					if (StructProperty)
					{
						info.type = EVariableTypes::CustomStruct;
					}
				}
				result.Add(info);
			}
		}
	}
	return result;
}

需要注意的是TArray<> 、TMap<>、TSet<>、Struct在Property这套系统中分别对应了Array、Map、Set、Struct等类型，并没有真正拿到其中变量的类型，这个在第三个问题取值和赋值的时候，我们一块贴一下代码

第二个问题

当我们拿到某个变量的名字和类型时，就可以根据类型匹配设计师预先制作好的UI Item，比如Float型就create 一个float对应的widget，以此类推，至于category以及其他小图标，设计师自己定义了一堆type和map来标记，这个不再赘述。

第三个问题

如何取值和赋值，先看基本类型的取值和赋值，以String为例

基本类型

void UXXXXX::SetGPPropertyString(UObject* object, const FString& paramName, FString bValue)
{
	if (UClass* cl = object->GetClass())
	{
		if (FProperty* Property = cl->FindPropertyByName(*paramName))
		{
			if (FStrProperty* StrProperty = Cast<FStrProperty>(Property))
			{
				StrProperty ->SetPropertyValue(Property->ContainerPtrToValuePtr<void*>(object), bValue);
			}
		}
	}
}

看起来比较简单，但是有个工程化的问题需要考虑，因为这个值要公开给蓝图，好像每个值都要定义取值和赋值函数，要写很多重复的代码，当然这里如果所有的UMG使用slate来制作，所有流程控制在c++也不至于这么复杂，我们这边由于工作流上的一些问题，是使用了C++ + UMG这套流程，正好后面要做RuntimeBP, 不可避免的要解决UMG中取值和赋值的过程，我这里的解决方案是利用union封装了一个结构体，根据type来取值就好，同理可以封装Array

// This stuct is used to have a dynamic variable depending on the Enum above this
USTRUCT(BlueprintType)
struct FNodeVarArgs
{
	GENERATED_BODY()
		UPROPERTY(EditAnywhere, BlueprintReadWrite)
		EVariableTypes m_VariableType;
	NODE_VAR_ARG_UNION VariableData;

	// Strings are messed up with TUnions so this variable is here to store string data, this also allows to use this string as a meta for other values
	FString StringData = "";

	int GetSubtypeIndex() const
	{
		return VariableData.CurrentSubtypeIndex;
	}
	....
}

复杂类型

Map、Array、Set的获取变量类型

通常其Property内部都会记录一个变量对应的Property，比如FMapProperty中的KeyProp和ValueProp，那么再根据基本类型来处理就好

class COREUOBJECT_API FMapProperty : public FMapProperty_Super
{
	DECLARE_FIELD(FMapProperty, FMapProperty_Super, CASTCLASS_FMapProperty)

	// Properties representing the key type and value type of the contained pairs
	FProperty*       KeyProp;
	FProperty*       ValueProp;
	FScriptMapLayout MapLayout;
	EMapPropertyFlags MapFlags;
	...
	}

Map、Array、Set的取值赋值

通常借助 FScriptXXXHelper 来操作，以Array为例

void Uxxxx::SetPropertyValuesOfArray(UObject* object, const FString& paramName, const FNodeVarArgsArray& value)
{
	UClass* inClass = object->GetClass();
	if (FProperty* Property = inClass->FindPropertyByName(*paramName))
	{
		if (UArrayProperty* ArrayProperty = Cast<UArrayProperty>(Property))
		{
			FProperty* innerProp = ArrayProperty->Inner;
			void* StructValue = ArrayProperty->ContainerPtrToValuePtr<void>(object);

			if (innerProp->IsA(UStrProperty::StaticClass()))
			{
				TArray<FString>  ArrayOfStrings;

				for (auto& arr : value.Array)
				{
					ArrayOfStrings.Add(arr.GetStringArg());
				}
				FScriptArrayHelper ArrayHelper(ArrayProperty, StructValue);
				ArrayHelper.Resize(ArrayOfStrings.Num());
				UStrProperty* TEMP = Cast<UStrProperty>(innerProp);
				for (int i = 0; i < ArrayOfStrings.Num(); i++)
				{
					TEMP->SetPropertyValue(ArrayHelper.GetRawPtr(i), ArrayOfStrings[i]);
				}
			}else if (innerProp->IsA(UFloatProperty::StaticClass()))
			{
			...
				}
	}
}

Struct获取变量类型

FStructProperty内部持有一个class UScriptStruct* Struct;遍历这个Struct中对应的Property即可，其实所有的复杂类型的取值、赋值、获取变量类型都应该是递归下去了，我们这里以Struct举例

//structValue: 该property对应的真正的值
//StructProperty: 对应的Property
// StructPtr：取值时，将取出的值放在这里；赋值时，就从此ptr中取值
//bIsSet: true表明取值，false表明赋值
// bNeedOutInfo: 是否需要输出变量类型
void IterateThroughStructProperty(void* structValue, UStructProperty* StructProperty, void* StructPtr,bool bIsSet/*true is set*/,bool bNeedOutInfo,TArray<FGPParameterInfo>& Info);
TArray<FGPParameterInfo> UDataVRuntimeBpLibrary::GetAllPropertiesOfStruct(UObject* structParent, const FString& structName)
{
	TArray<FGPParameterInfo> result;
	UClass* inClass = structParent->GetClass();
	if (FProperty* Property = inClass->FindPropertyByName(*structName))
	{
		FStructProperty* StructProperty = Cast<FStructProperty>(Property);
		void* StructValue = Property->ContainerPtrToValuePtr<void>(structParent);
		IterateThroughStructProperty(StructValue, StructProperty, nullptr, false, true, result);
	}
	return result;
}

其中的IterateThroughStructProperty函数实现如下：

void ParseProperty(void* object, FProperty* Property, void* ValuePtr,bool bIsSet , bool bNeedOutInfo, TArray<FGPParameterInfo>& Info);
//structValue: 该property对应的真正的值
//StructProperty: 对应的Property
// StructPtr：取值时，将取出的值放在这里；赋值时，就从此ptr中取值
//bIsSet: true表明取值，false表明赋值
// bNeedOutInfo: 是否需要输出变量类型
void IterateThroughStructProperty(void* structValue, UStructProperty* StructProperty, void* StructPtr,bool bIsSet/*true is set*/,bool bNeedOutInfo,TArray<FGPParameterInfo>& Info)
{
	// Walk the structs' properties
	UScriptStruct* Struct = StructProperty->Struct;
	for (TFieldIterator<FProperty> It(Struct); It; ++It)
	{
		FProperty* Property = *It;

		// This is the variable name if you need it
		FString VariableName = Property->GetName();

		// Never assume ArrayDim is always 1
		for (int32 ArrayIndex = 0; ArrayIndex < Property->ArrayDim; ArrayIndex++)
		{
			// This grabs the pointer to where the property value is stored
			void* ValuePtr = Property->ContainerPtrToValuePtr<void>(StructPtr, ArrayIndex);

			// Parse this property
			ParseProperty(structValue,Property, ValuePtr, bIsSet,bNeedOutInfo,Info);
		}
	}
}

ParseProperty 可以说是上述基本类型的囊括版，在这里详细判断InProperty 有可能的所有类型，这里把enum单独列出来了，其写法稍微有所不同，如果这个InProperty的类型是Map、Array、Set、Struct将进行递归,这里我仅列出Array和Struct

void ParseProperty(void* PropertyStructValue, FProperty* InProperty, void* InOutValuePtr, bool bIsSet, bool bNeedOutInfo, TArray<FGPParameterInfo>& Info)
{
	FString struct_member_name = InProperty->GetName();
	// Here's how to read integer and float properties
	if (UNumericProperty* NumericProperty = Cast<UNumericProperty>(InProperty))
	{
		if (NumericProperty->IsFloatingPoint())
		{
			if (bNeedOutInfo)
				Info.Add({ EVariableTypes::Float, struct_member_name });
			else
			{
				if (bIsSet)
				{
					FloatValue = NumericProperty->GetFloatingPointPropertyValue(InOutValuePtr);
					void* valuePtrOfStruct = NumericProperty->ContainerPtrToValuePtr<void>(PropertyStructValue);
					NumericProperty->SetFloatingPointPropertyValue(valuePtrOfStruct, FloatValue);
				}
				else
				{
					void* valuePtrOfStruct = NumericProperty->ContainerPtrToValuePtr<void>(PropertyStructValue);
					FloatValue = NumericProperty->GetFloatingPointPropertyValue(valuePtrOfStruct);
					NumericProperty->SetFloatingPointPropertyValue(InOutValuePtr, FloatValue);
				}
			}
		}
		else if (NumericProperty->IsInteger())
		{
			...
		}
	}
	// How to read booleans
	if (UBoolProperty* BoolProperty = Cast<UBoolProperty>(InProperty))
	{
		....
	}

	// Reading names
	if (UNameProperty* NameProperty = Cast<UNameProperty>(InProperty))
	{
		,,,...
	}
	//Reading enums
	if (UEnumProperty* EnumProperty = Cast<UEnumProperty>(InProperty))
	{
		if (bNeedOutInfo)
			Info.Add({ EVariableTypes::Enum, struct_member_name }); else
		{
			if (bIsSet)
			{
				int64 EnumValue = EnumProperty->GetUnderlyingProperty()->GetSignedIntPropertyValue(InOutValuePtr);;
				void* valuePtrOfStruct = EnumProperty->ContainerPtrToValuePtr<void>(PropertyStructValue);
				EnumProperty->GetUnderlyingProperty()->SetIntPropertyValue(valuePtrOfStruct, EnumValue);
			}
			else
			{
				void* valuePtrOfStruct = EnumProperty->ContainerPtrToValuePtr<void>(PropertyStructValue);
				int64 EnumValue = EnumProperty->GetUnderlyingProperty()->GetSignedIntPropertyValue(valuePtrOfStruct);
				EnumProperty->GetUnderlyingProperty()->SetIntPropertyValue(InOutValuePtr, EnumValue);
			}
		}
	}
	// Reading strings
	if (UStrProperty* StringProperty = Cast<UStrProperty>(InProperty))
	{
		...
	}

	// Reading texts
	if (UTextProperty* TextProperty = Cast<UTextProperty>(InProperty))
	{
		...
	}

	// Reading an array
	if (UArrayProperty* ArrayProperty = Cast<UArrayProperty>(InProperty))
	{
		// We need the helper to get to the items of the array
		FScriptArrayHelper Helper(ArrayProperty, InOutValuePtr);
		for (int32 i = 0, n = Helper.Num(); i < n; ++i)
		{
			ParseProperty(PropertyStructValue,ArrayProperty->Inner, Helper.GetRawPtr(i),bIsSet, bNeedOutInfo, Info);
		}
	}

	// Reading a nested struct
	if (UStructProperty* StructProperty = Cast<UStructProperty>(InProperty))
	{
		void* StructValue1 = StructProperty->ContainerPtrToValuePtr<void>(PropertyStructValue);
		IterateThroughStructProperty(StructValue1,StructProperty, InOutValuePtr, bIsSet,bNeedOutInfo,Info);
	}
}
