其实节点插件跟普通插件的本质是一样的,只是它界面是节点而已.我这里简单介绍了如何用200行代码实现一个简单的自定义节点插件,把下面代码 另存为xx.py, 因为这里使用了中文变量,所以必须以utf-8格式保存文本.
bl_info = {
"name": "nodes_example",#在插件面板显示的插件名
"author": "imdjs",#作者名
"version": (1,0),#本节点版本
"blender": (2,93,0),#节点支持的blender版本
"location": "Node Editor > nodes_example",
"description": "本脚本仅供学习参考",
"wiki_url": "http://",#可以添加 你的 网站链接
"warning": "",
"category": "Node"}
# ----导入必须的模块--------------------------
import bpy,os,sys,imp
from bpy.app.handlers import persistent
import nodeitems_utils
from nodeitems_utils import NodeCategory, NodeItem
from bpy.props import BoolProperty,IntProperty,StringProperty,FloatProperty,FloatVectorProperty,EnumProperty,PointerProperty
from bpy.types import NodeTree, Node,NodeSocket
#----------------------------------------------------
# pathTestNODE = os.path.dirname(__file__) #本py文件所在目录
# TEST_NODE=os.path.basename(pathTestNODE) #Node_imdjs
#----刷新手柄 handler---------------------------------------------------
@persistent
def 刷新手柄函数(scene):
for nt in bpy.data.node_groups:
if(nt.bl_idname=="Node_imdjs"):
for n in nt.nodes:
#print("N==",n.name)
if (n.bl_idname =="TEST_NodeStartPre"):#如果是开始节点
n.升级节点函数(scene)#升级开始节点
# 主节点树类型---------------------------------------------
class Node_imdjs(NodeTree):
bl_idname = "Node_imdjs"
bl_label = 'Node_imdjs'
bl_icon = 'MONKEY'
# ---节点的接口,输入输出接口都可以用这个-------------------------------------
class TEST_NodeSocket(NodeSocket):
bl_idname = "TEST_NodeSocket"
bl_label = "输出输入"
ip开始帧 :IntProperty()
def draw(self, context, layout, node, text):
layout.label(text=text)
def draw_color(self, context, node):
return (1.0, 1.0, 0.0, 1.0)
#bpy.utils.register_class(TEST_NodeSocket);
#主节点树定义,可以是任何名称/
class TEST_NODES():
@classmethod
def poll(cls, ntree):
return (ntree.bl_idname == Node_imdjs.bl_idname)
#连接物体的 入口节点///
class object_TEST_NODES(Node,TEST_NODES):
bl_idname = "TEST_NodeObject"
bl_label = "物体"
spObject:StringProperty(name='object',description='选择一个物体',default='',maxlen=0,subtype='NONE',update=None,get=None,set=None);
#--------------------------------------------------------------
def init(self,context):
self.outputs.new(TEST_NodeSocket.bl_idname,name="输出",identifier = "out_put")
#-------------------------------------------------------------
def draw_buttons(self,context,layout):
layout.prop_search(self, "spObject", context.scene, "objects", text="物体们", icon = "OBJECT_DATA");
#开始节点//
#每个节点树都要增加这个开始节点.
class 开始节点TEST_NODES(Node,TEST_NODES):
bl_idname = "TEST_NodeStartPre"
bl_label = "开始节点"
bl_width_default=200;##定义节点默认宽度
bl_width_min=200;#定义节点最小宽度
bl_width_max=500;#定义节点最大宽度
ip开始帧 :IntProperty()
spInfo:StringProperty(name='',description='',default='')
#----画节点界面--------------------------------------------------------
def init(self,context):
self.inputs.new(TEST_NodeSocket.bl_idname,name="输入",identifier = "in_put")
self.outputs.new(TEST_NodeSocket.bl_idname,name="输出",identifier = "out_put")
self.ip开始帧 = 1
#======================================================
def 升级节点函数(self,scene):
#----如果有输入节点链接-----------------------------------------------
if(self.inputs["输入"].links):
self.outputs["输出"].ip开始帧 = self.ip开始帧
nInput=self.inputs["输入"].links[0].from_node
#print("GROUP==",nInput.name);
if(not nInput):
self.report({"ERROR"},"NO 输入 NODE!!!");#"INFO" "ERROR" "DEBUG" "WARNING"
return ;
nOutput=self.outputs["输出"].links[0].to_node
if(nOutput):
o=scene.objects[nInput.spObject]
nOutput.升级节点函数(scene,o)
#----画节点里的按钮------------------------------------------------
def draw_buttons(self,context,layout):
layout.prop(self, "ip开始帧", text = "开始帧",slider=False);
OP=layout.operator(operator=DebugTestNodes.bl_idname,text='debug',text_ctxt='',translate=True,icon='NONE',emboss=True,icon_value=0);OP.spThisNode=self.name;#self.spInfo=OP.spInfo;
uil=layout.row(align=False);
uil.prop(self,"spInfo",text = "Info",icon="NONE",slider=False,emboss=True)
uil.enabled=False;
#====Debug 调试节点,===========================================
class DebugTestNodes(bpy.types.Operator):
bl_idname = "op.update_node_debug";
bl_label = "刷新物体";
bl_description = "debug节点,尝试执行节点以检查它是否有问题";
spThisNode:StringProperty(name='',description='',default='',maxlen=0,subtype='NONE',update=None,get=None,set=None);
#spInfo=StringProperty(name='',description='',default='')
def execute(self, context):
scene=context.scene;
if(self.spThisNode!=None):
Lnt=[nt for nt in bpy.data.node_groups if(nt.bl_idname=="Node_imdjs")];
for nt in Lnt:
for n in nt.nodes:
if (n.bl_idname =="TEST_NodeStartPre" and n.name==self.spThisNode):
n.升级节点函数(scene);
n.spInfo="ok"
return {"FINISHED"};
n.spInfo="没有开始节点!!!"
return {"FINISHED"};
#功能节点,在这里可以写任何想实现的功能/
class TEST_NODES_FUNCION(Node, TEST_NODES):
bl_idname = "TEST_NodeFuncion"
bl_label = '移动物体'
bl_icon = 'MONKEY'
fvpp:FloatVectorProperty(size=3, default=(1.0, 1.0, 1.0));
#====画节点界面============================================
def init(self, context):
self.inputs.new(TEST_NodeSocket.bl_idname,"输入")
self.inputs.new("NodeSocketInt","TIME")
self.outputs.new(TEST_NodeSocket.bl_idname,"输出")
#======================================================
def 升级节点函数(self,scene,o): #每帧刷新一次
fStartTime=self.inputs["输入"].ip开始帧 = self.inputs["输入"].links[0].from_socket.ip开始帧+1#前面的时刻传给自己
#----看输入接口是否有节点----------------------
for s in ["TIME"]:
if (len(self.inputs[s].links) > 0):#有链接
nFront = self.inputs[s].links[0].from_node
self.inputs[s].default_value = self.inputs[s].links[0].from_socket.default_value#把对方的值 赋予自己
#----如果在本节点时间内--------------------------
nsNext=self.outputs["输出"]
iTime_this=self.inputs["TIME"].default_value
if(iTime_this==0 and iTime_this!=100000):
iTime_this=100000
nsNext.ip开始帧 = fStartTime + iTime_this#决定 本节点结束时间
iFrame=scene.frame_current
if (iFrame>fStartTime and iFrame<=nsNext.ip开始帧 ):#在本节点时间内就...
#o.location=(o.location.x+0.02)**0.5,(o.location.y+0.02)**0.2,(o.location.z+0.02)**0.1;
#----●这里可以写上你想实现的任何功能●--------------------------
o.location=o.location.x+0.02,o.location.y+0.02,o.location.z+0.01;
self.fvpp=o.location;#显示坐标
刷新界面函数("NODE_EDITOR","WINDOW");
#----如果有下一个节点 并且时间已过本节点时间 就升级它------------------
if(len(nsNext.links) > 0):
if (iFrame>= nsNext.ip开始帧):
for link in nsNext.links:
link.to_node.升级节点函数(scene,o)
#===按钮界面========================================
def draw_buttons(self, context, layout):
layout.prop(self,"fvpp",text = "坐标",icon="NONE",slider=False,emboss=True)
#每修改了物体位置 都要刷新一下界面/
def 刷新界面函数(area,region):
screen=bpy.context.screen;
if(area):
for a in screen.areas:
if(a.type==area):#EMPTY", "VIEW_3D", "TIMELINE", "GRAPH_EDITOR", "DOPESHEET_EDITOR", "NLA_EDITOR", "IMAGE_EDITOR", "SEQUENCE_EDITOR", "CLIP_EDITOR", "TEXT_EDITOR", "NODE_EDITOR", "LOGIC_EDITOR", "PROPERTIES", "OUTLINER", "USER_PREFERENCES", "INFO", "FILE_BROWSER", "CONSOLE"
#a.tag_redraw();#■■这个能刷新所有 region画面
if(region):
for r in a.regions:#WINDOW", "HEADER", "CHANNELS", "TEMPORARY", "UI", "TOOLS", "TOOL_PROPS", "PREVIEW
if(r.type==region):
r.tag_redraw();
break;
break;
#====增加节点面板与条目============================================
class TEST_NodeCategory(NodeCategory):
@classmethod
def poll(cls, context):
return (context.space_data.tree_type == Node_imdjs.bl_idname);
TEST_node_list = [
TEST_NodeCategory("TEST_NodeCategory2", "开始",
items=[NodeItem(开始节点TEST_NODES.bl_idname),
NodeItem(TEST_NODES_FUNCION.bl_idname) ]),
TEST_NodeCategory("TEST_NodeCategory1", "物体输入",
items=[NodeItem(object_TEST_NODES.bl_idname) ])
]
# 注册插件函数---------------------------------------------------
def 注册类(LL类,b打印=False):
for L类 in LL类:
for 类 in L类:
if(b打印):print("注册类==",类);
try:
bpy.utils.register_class(类);
except:
print("!!!不能注册类 ==",类);
def 注销类(LL类,b打印=False):
for L类 in LL类:
for 类 in L类:
if(b打印):print("注销类==",类);
try:
bpy.utils.unregister_class(类);
except:
print("!!!不能注销类==",类);
#----注册插件------------------------------------
def register():
注册类([(Node_imdjs,TEST_NodeSocket,TEST_NODES,object_TEST_NODES,开始节点TEST_NODES,DebugTestNodes,TEST_NODES_FUNCION,TEST_NodeCategory)],True);
nodeitems_utils.register_node_categories("Node_imdjs", TEST_node_list)
bpy.app.handlers.frame_change_pre.append(刷新手柄函数)#添加一个刷新手柄
def unregister():
nodeitems_utils.unregister_node_categories("Node_imdjs")
注销类([(Node_imdjs,TEST_NodeSocket,TEST_NODES,object_TEST_NODES,开始节点TEST_NODES,DebugTestNodes,TEST_NODES_FUNCION,TEST_NodeCategory)]);
try:
bpy.app.handlers.frame_change_pre.remove(刷新手柄函数)
except:pass;
#//
if (__name__ == "__main__"):
register()
#end//

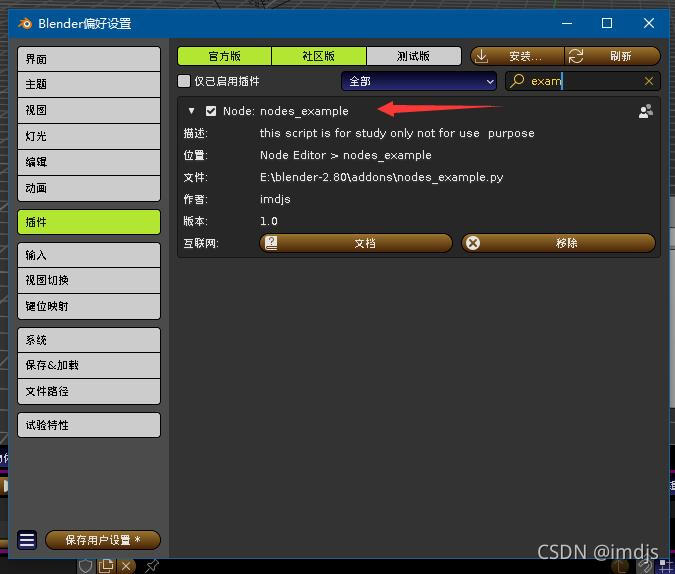

在节点面板勾选刚才注册这个节点插件
?

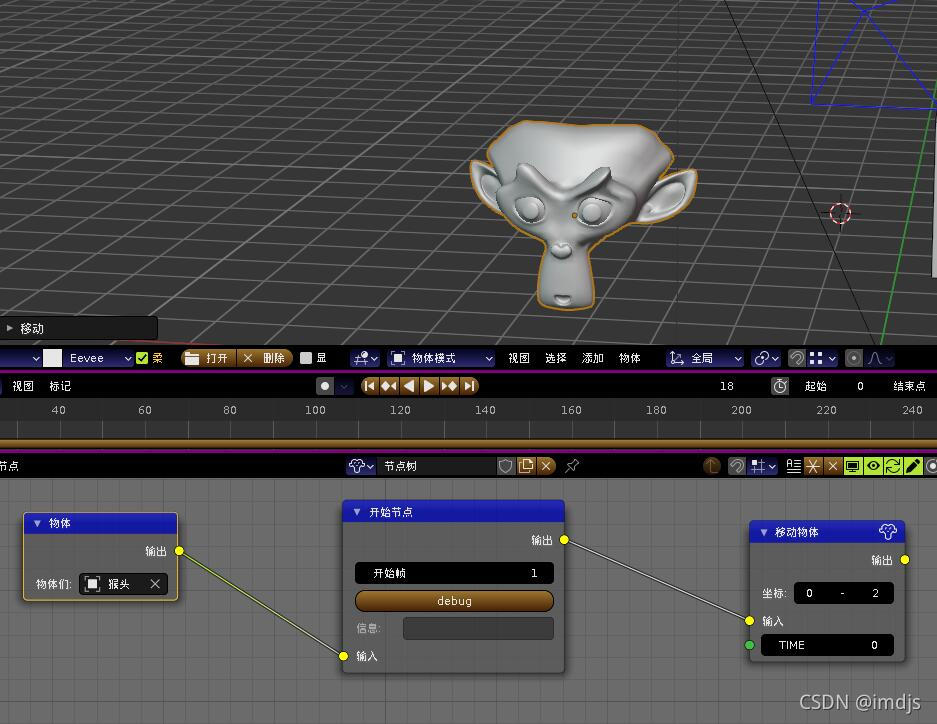

在节点编辑界面新建节点树并连接好三个基本节点:
?
?
播放就可以实现猴头的简单移动.
这里只是一个简单的功能,但你可以增加任何想要的功能或任何节点.
基本上代码的注释已经说明了每个节点的作用,写自己的节点所需要做的就是增加自己的节点功能与节点类型,节点与普通插件的区别只是界面上的,就算不用节点界面也可以实现每帧刷新功能.例如一些模拟类型的插件.
下面是gif 演示:
?
https://postimg.cc/gallery/50b0NMM
