1、归一化：归一化后的值可以直接传给 colormap，以得到画图用的颜色

Normalize：各种二维绘图函数在进行归一化时都默认使用 Normalize 类。给定参数 vmin 和 vmax，它会按照线性关系，将原始数据 x 映射为 y。

LogNorm：LogNorm 能将 [vmin, vmax] 范围内的 x 的对数线性映射到 [0.0, 1.0] 上
BoundaryNorm：
参数 boundaries 为我们给出的这些 bin 的边缘数值，要求单调递增；
ncolors 则是我们希望与之对应的 colormap 中颜色的数目（即 cmap.N）

2、选colormap的映射值
这里暂时选取jet值，后续讲解如何自己制作colormap

# 生成测试数据.
x = np.linspace(0, 10, 100)
y = np.linspace(0, 10, 100)
X, Y = np.meshgrid(x, y)
Z = 1E3 * np.exp(-(np.abs(X - 5)**2 + np.abs(Y - 5)**2))

#首先绘制一个画布
fig ,ax = plt.subplots(figsize=(8,6))

#第二步：
# 选择归一化：
# 第一种，默认是线性，可以直接在pcolormesh中设置vmin,vmax
# 第二种，设置成为对数映射，norm = colors.LogNorm(vmin=1E-3, vmax=1E3),注意，若在pcolormesh中给定了norm,就不能再指定vmin和vmax了.
# 第三种：设置成为BoundaryNorm，需给出两个参数，


# 选择colormap

cmap = cm.jet

#第三步：
#pocormesh:创建具有非规则矩形网格的伪彩色图
im = ax.pcolormesh(Z,cmap=cmap)

#第四步：
#colorbar:显示色阶的颜色栏
fig.colorbar(im)

plt.show()

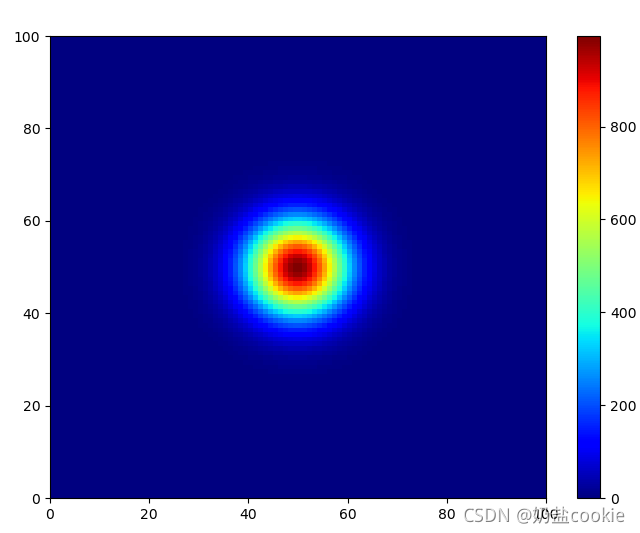

效果图如下：

三种归一化结果如下：

# 生成测试数据.
x = np.linspace(0, 10, 100)
y = np.linspace(0, 10, 100)
X, Y = np.meshgrid(x, y)
Z = 1E3 * np.exp(-(np.abs(X - 5)**2 + np.abs(Y - 5)**2))

#首先绘制一个画布
fig ,axs = plt.subplots(2,2,figsize=(8,8))

cmap = cm.jet
im = axs[0,0].pcolormesh(Z,cmap=cmap)
axs[0,0].set_title('线性映射')
fig.colorbar(im)


norm_L = colors.LogNorm(vmin=1E-3,vmax=1E3)
im1 = axs[0,1].pcolormesh(Z,cmap=cmap,norm=norm_L)
fig.colorbar(im1)
# fig.colorbar(im1,ax=axs[0,1])

axs[0,1].set_title('对数映射')


bounds = [1,20,40,50,60,70,70,90,100]
nbins = len(bounds) -1
norm_B = colors.BoundaryNorm(boundaries=bounds,ncolors=cmap.N)
#norm_B = colors.BoundaryNorm(boundaries=bounds,ncolors=nbins)#注意，本来这里应该为cmap.N，但cmap不是离散取值
im2 =axs[1,0].pcolormesh(Z,cmap=cmap,norm=norm_B)
fig.colorbar(im2)
axs[1,0].set_title('bound映射')

结果如下：

注意看：
这里的颜色条没有一一对齐，问题出现在colorbar的ax参数，
因为colorbar也相当于一个轴，只需要在对应的colorbar 添加这样ax参数就可以了：fig.colorbar(im2,ax=axs[1,0])

结果如下：

3、colormap 有两个子类：一个是Listedcolormap
一个是Linearsegmentcolormap

之前直接
cmap = cm.jet。采用的是颜色库里面有的，相应的还有’viridis’, ‘plasma’, ‘inferno’, ‘magma’, 'cividis’等，具体的见官网;

网址：
色彩介绍–官网matplotlib

而Listedcolormap无colors属性，不能直接列出这N个颜色的RGB值，需要利用十六进制或者rgb值来创建一个list的colormap

如下;

cmap = ['#F8F8FF','#FFC0CB','#DC143C',\
        '#0000CD','#DB7093','#FF69B4',\
        '#FF1493','#C71585','#DA70D6']

cmap_L = colors.ListedColormap(cmap)
bounds = [1,20,40,50,60,70,70,90,100]
# nbins = len(bounds) -1
norm_B = colors.BoundaryNorm(boundaries=bounds,ncolors=cmap_L.N)
#norm_B = colors.BoundaryNorm(boundaries=bounds,ncolors=nbins)#注意，本来这里应该为cmap.N，但cmap不是离散取值
im2 =axs.pcolormesh(Z,cmap=cmap_L,norm=norm_B)
fig.colorbar(im2,ax=axs)
axs.set_title('bound映射')

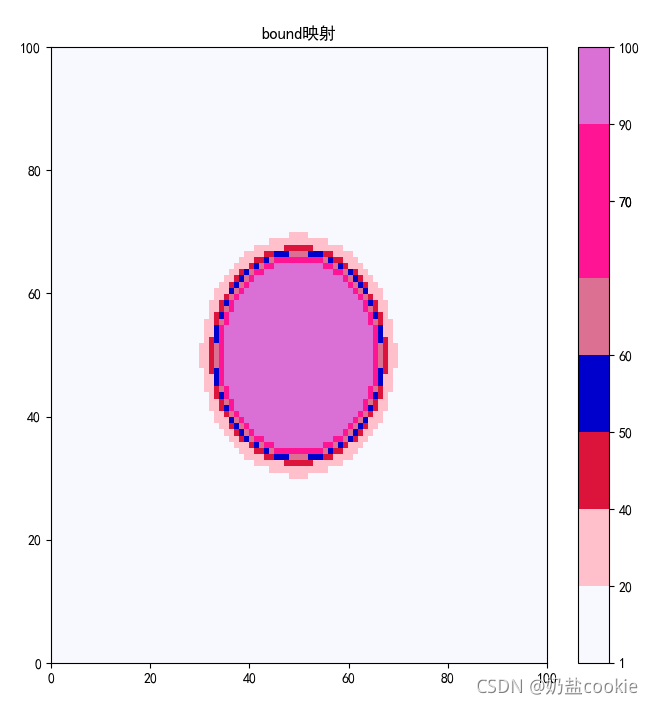

结果如下：
