[游戏开发]【图像】SVG矢量图形编辑器 - Inkscape

一、Inkscape简介

1.1 Inkscape简介

Inkscape是一个功能强大的开源桌面应用程序，用于创建二维可缩放矢量图形。 尽管Inkscape主要是一种插图工具，但它可用于各种计算机图形任务。
Inkscape可以完成的操作种类繁多，有时令人惊讶。 它用于制作图表，徽标，程序营销材料，网络图形，甚至用于剪贴簿。 人们还绘制游戏精灵，制作横幅，海报和小册子。 其他人则使用Inkscape来草拟Web设计模型，印刷电路板的详细布局或生成轮廓文件以发送到激光切割设备。

1.2 矢量图形的优点

Inkscape的本机文件格式可缩放矢量图形（SVG）是W3C的开放标准 。 矢量图形由点和点之间的线组成。 在Inkscape中，这些称为节点和路径。 大多数矢量图形工具使用户能够创建称为“基本体”或形状的路径。 形状实际上只是一条封闭的路径。 诸如圆形，正方形，三角形和其他多边形之类的形状都广泛用于创建矢量图形。 计算机图像的另一种主要类型是光栅图形。 光栅图形不是由路径组成，而是由像素网格构成。 矢量图形可以轻松转换为栅格图形，但是将栅格图形转换为矢量要困难得多。
栅格图形的常见文件格式包括JPG，PNG，BMP和TIF。 数码照片通常是作为光栅图像而生的，因此最好在光栅图形工具（例如GIMP或darktable）中对其进行编辑 。 但是，可以将光栅图形导入到Inkscape中，以便在较大的矢量图形项目中使用，方法是将其链接或直接将其嵌入到文件中。
使用矢量而不是光栅图形的主要优点归结为可伸缩性和文件大小，但是矢量方法并不适合所有用例。
几乎任何其他矢量图形工具都可以打开Inkscape用作本机文件格式的SVG格式，并且所有现代Web浏览器都可以查看SVG格式，这意味着SVG越来越多地用于Web和其他类型的数字设计中。

3.3 参与开源

Inkscape可通过GPL开源许可证获得，并且该项目是Software Freedom Conservancy的成员。
自2003年以来，一小撮不断变化的核心开发人员团队一直在构建Inkscape，当时其代码库是从SodiPodi派生的，而SodiPodi本身就是GILL（由Raph Levien创建的GNOME插图应用程序）的一个分支。 Inkscape网站邀请人们参与其中，并概述了人们可以参与的多种不同方式，例如编写代码本身，帮助网站，编写文档，生成示例图形，创建教程，以及通常有助于推广Inkscape无论何时何地。

二、Inkscape下载与安装

2.1 Inkscape下载

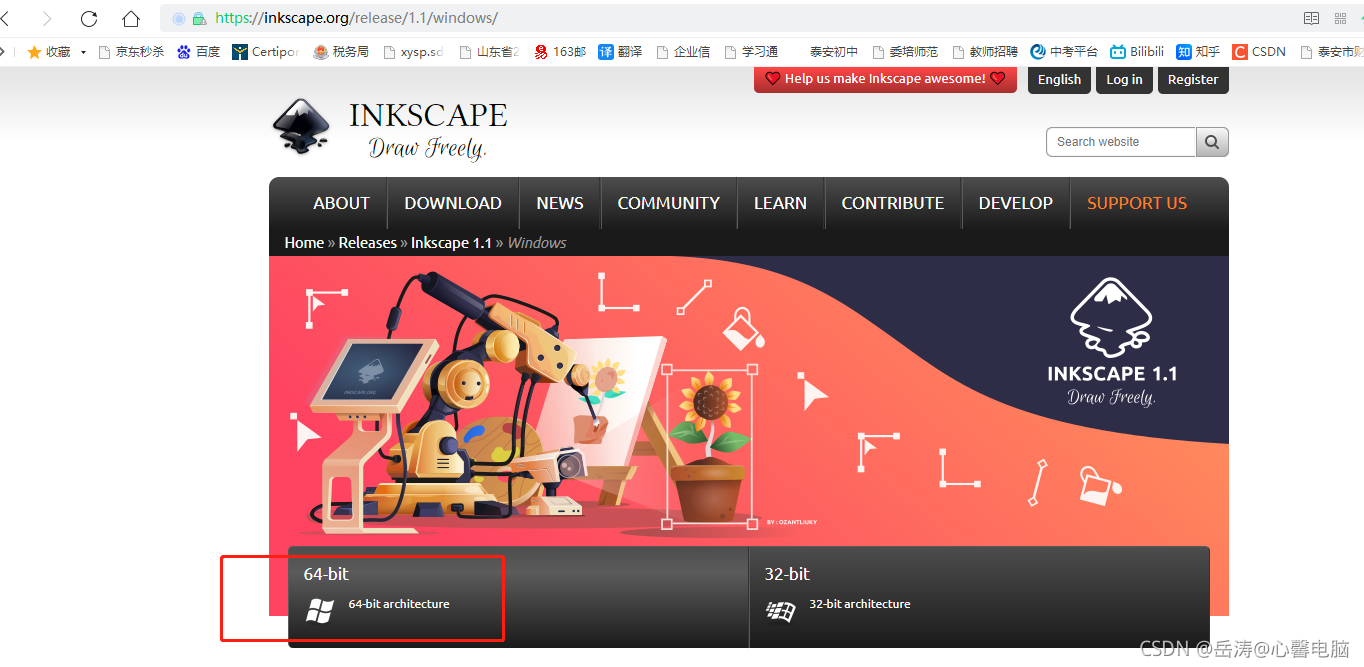

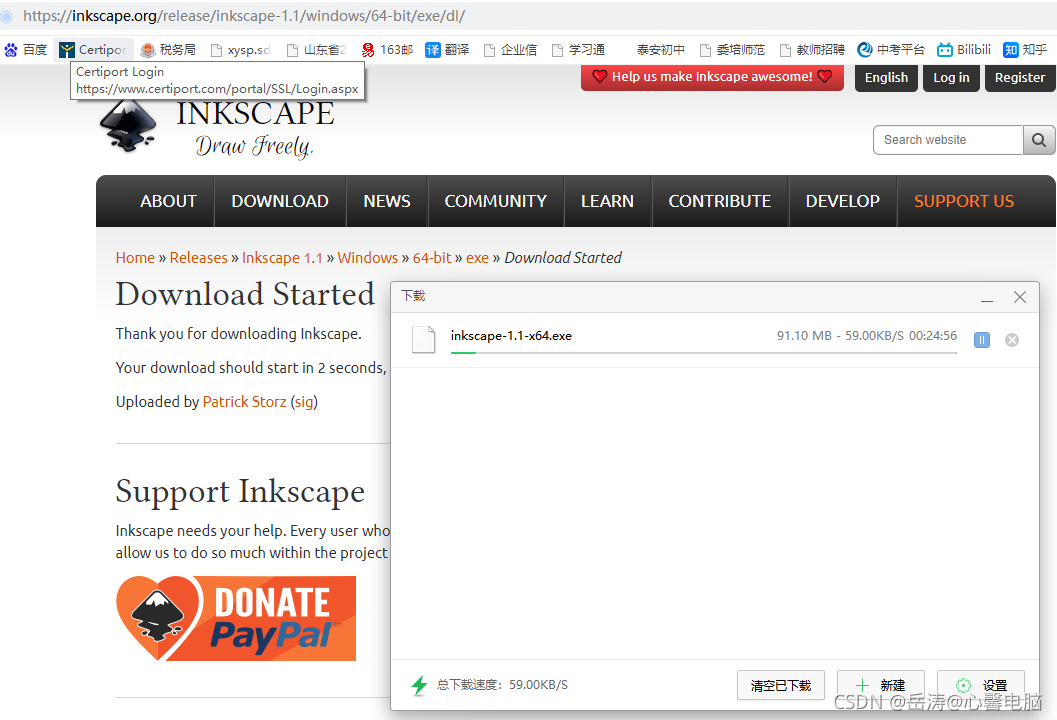

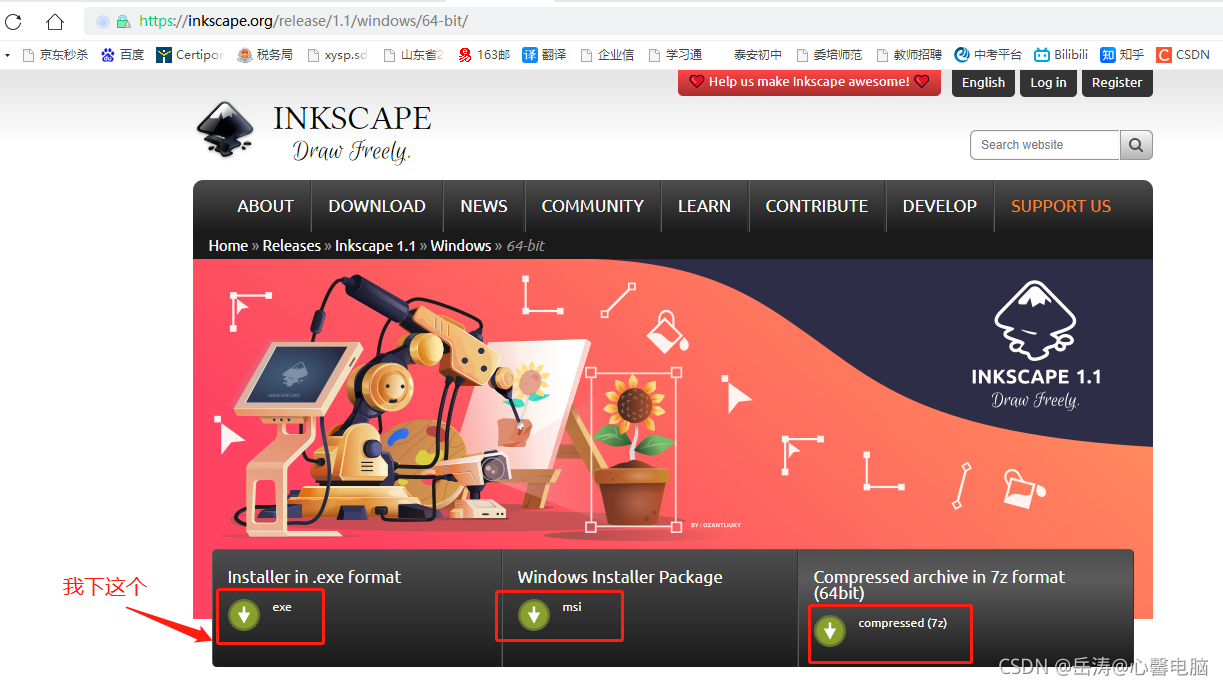

1. 官网下载：https://inkscape.org/release/1.1/windows/

   下载 exe/msi/7z文件均可，我就下载exe了，可以直接安装。



2.2 安装

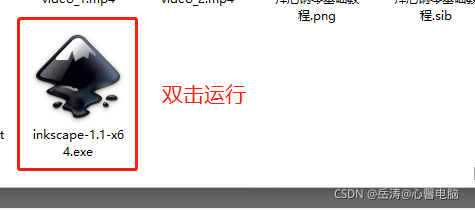

1. 双击 inkscape-1.1-x64.exe

2. 开源项目，还是中文的，比较意外，我还准备着研究英文呢，没戏了。

3. 添加环境变量，创建桌面快捷方式，其后一路 next 就 ok 了


三、Inkscape使用

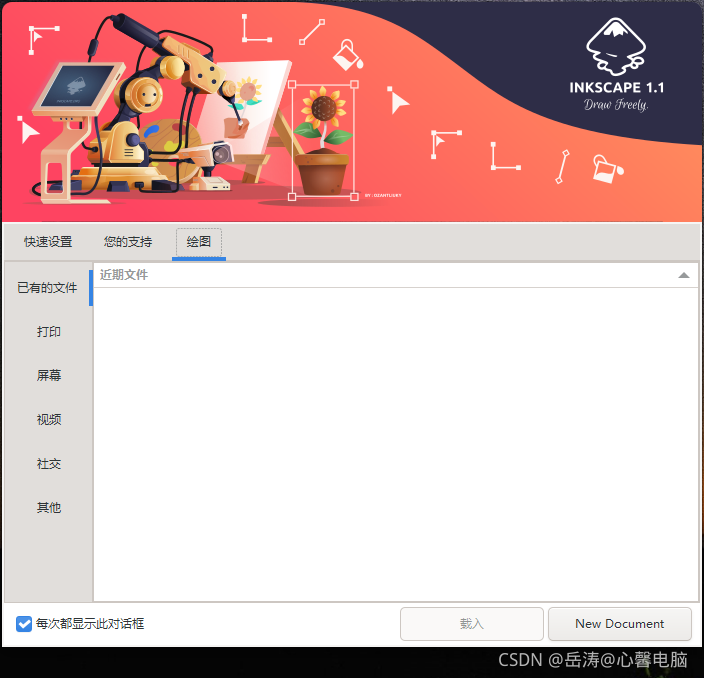

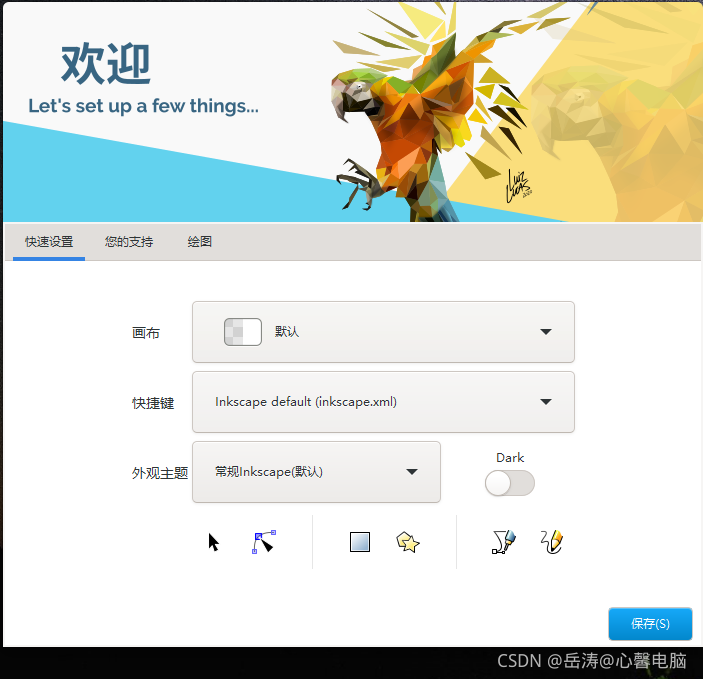

3.1 首次启动

3.2 官方教程 - 基础

3.3 官方教程 - 形状

3.4 官方教程 - 高级

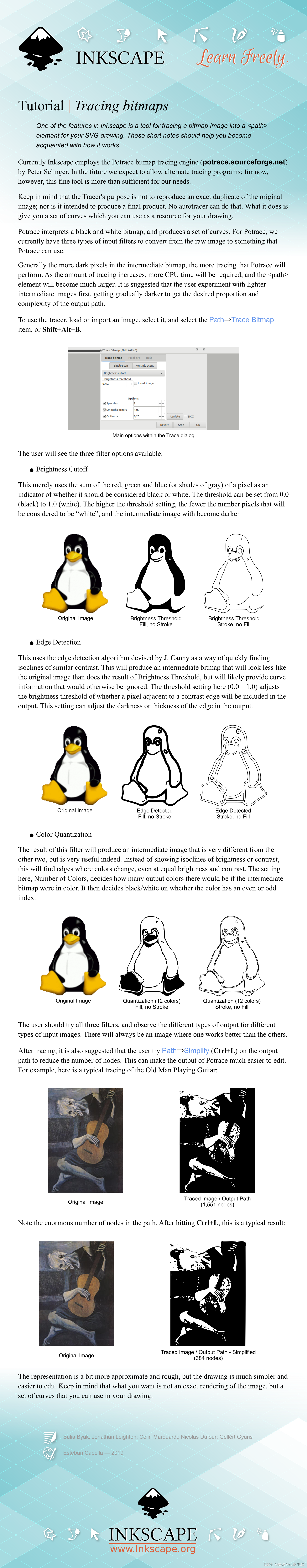

3.5 官方教程 - 临摹

3.6 官方教程 - 临摹像素图

3.7 官方教程 - 书法

3.8 官方教程 - 插值

3.9 官方教程 - 设计元素

3.10 官方教程 - 提示与技巧

四、快捷键

界面操作

元素方向移动

元素层叠顺序移动

元素选择

4.1 画布操作

4.2 文件创建和管理

4.3 形状创建

4.4 限制键

执行操作时，加上Ctrl 键，可以锁定纵横比，旋转的角度

4.5 对象变换

|选择对象后：

• < 和 > 可以控制缩放，默认缩放变化是 2px

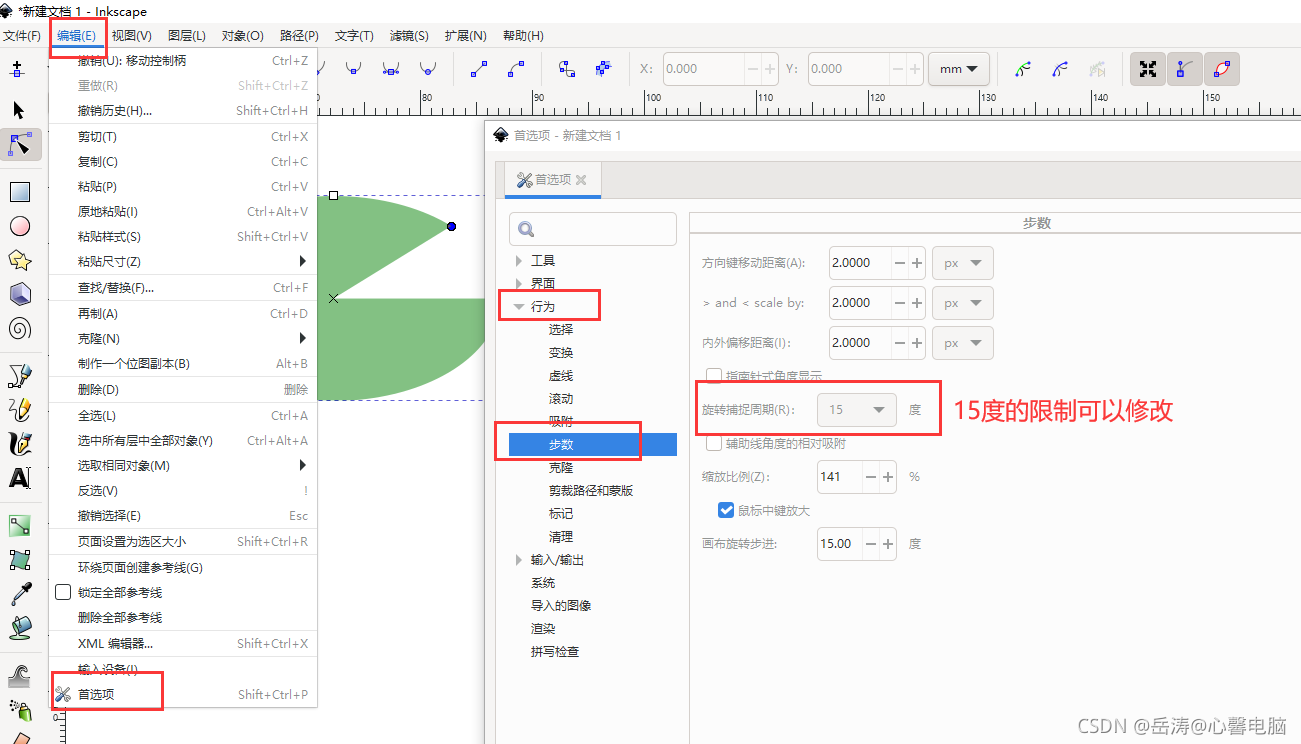

• [ 和 ] 可以控制旋转，默认旋转 15°
• 加 Ctrl 键，缩放变化可以变大，旋转角度变为 90°
• 加 Alt 键，微调缩放和旋转，以一个屏幕像素

4.6 面板快捷键

五、操作技巧

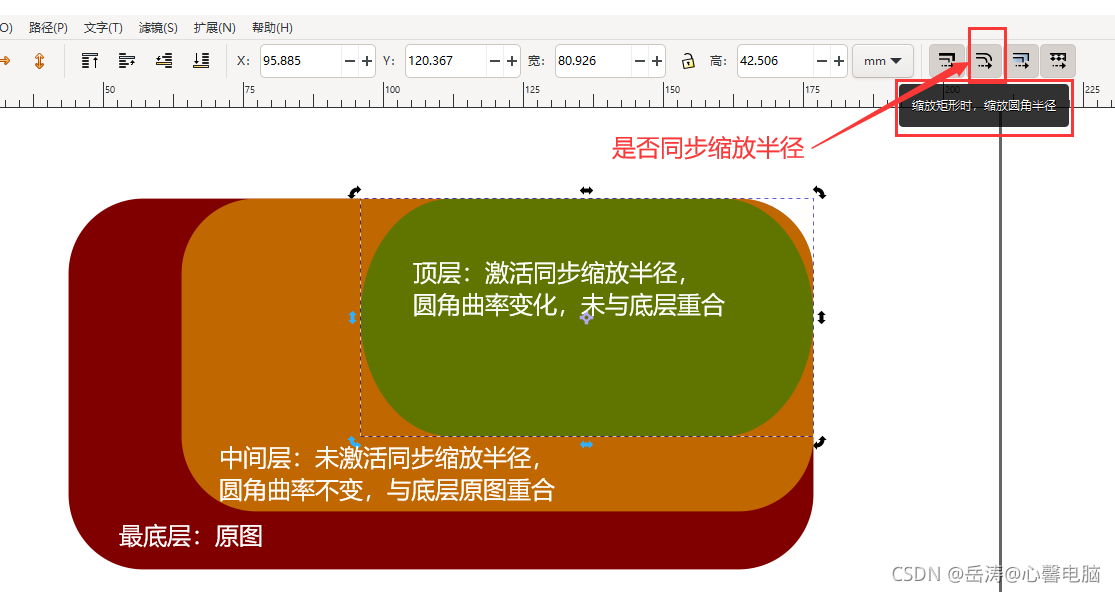

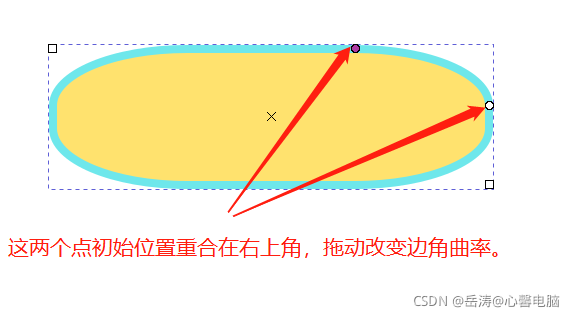

5.1 矩形

绘制矩形时，按Shift+拖动，会以当前光标点的位置为中心点，向四周扩张。
绘制矩形时，按Ctrl+拖动，会以固定比例（1：1、1：2、1：3 …）来绘制矩形。

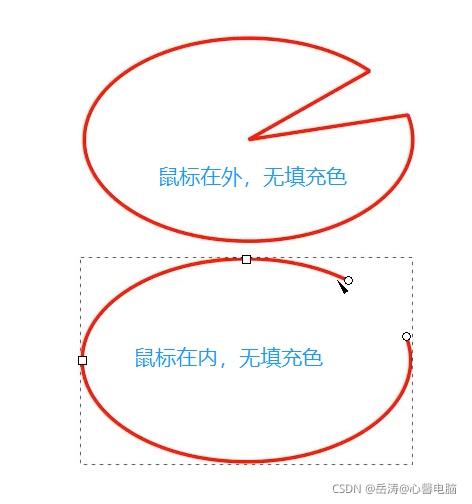

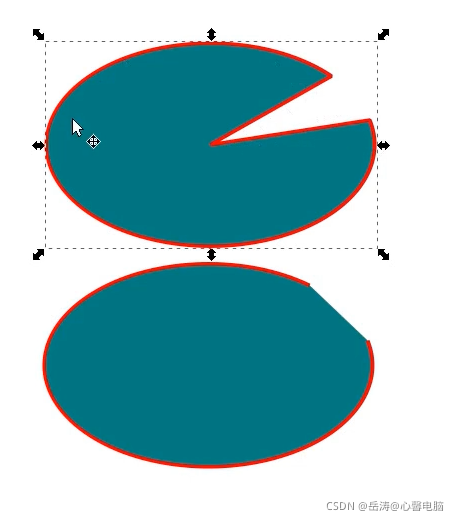

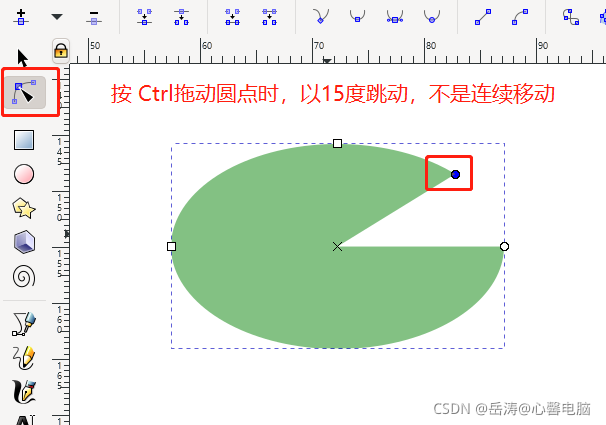

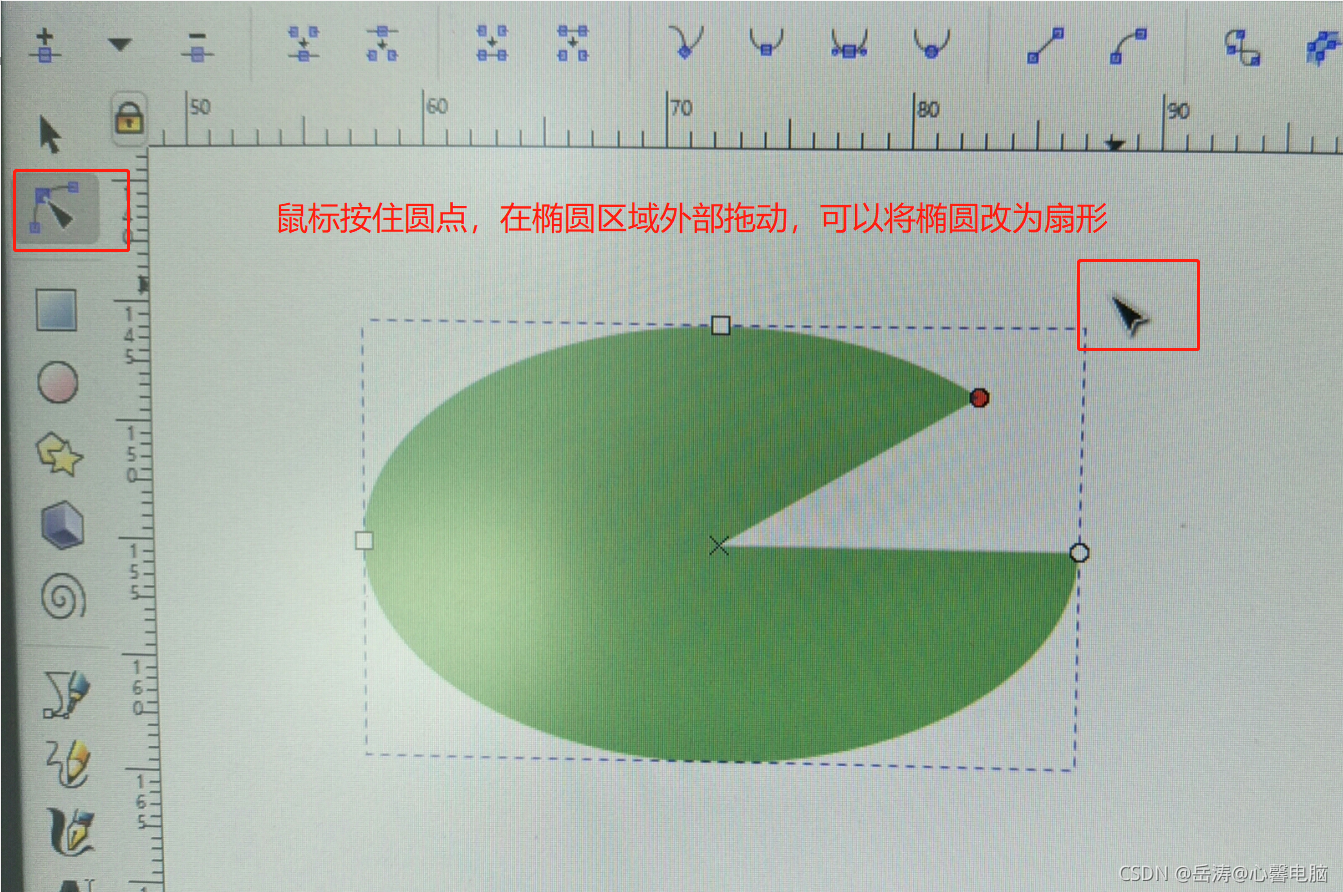

5.2 椭圆形

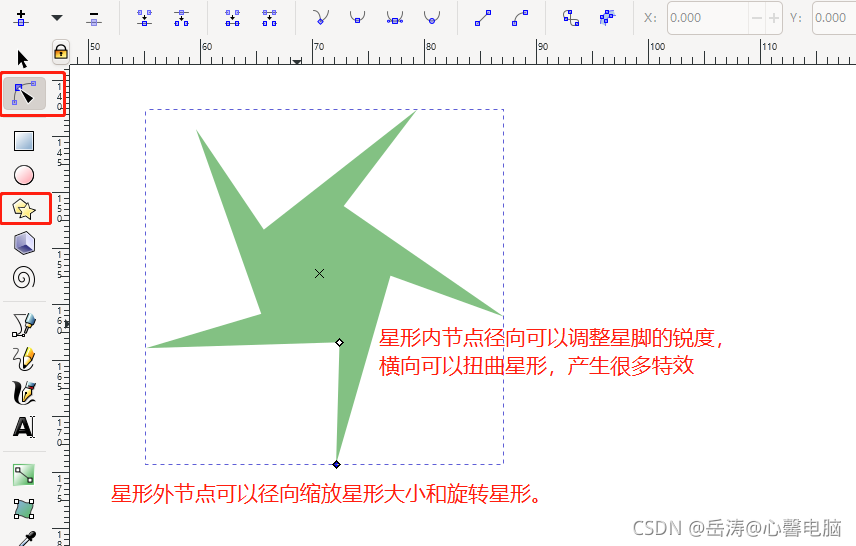

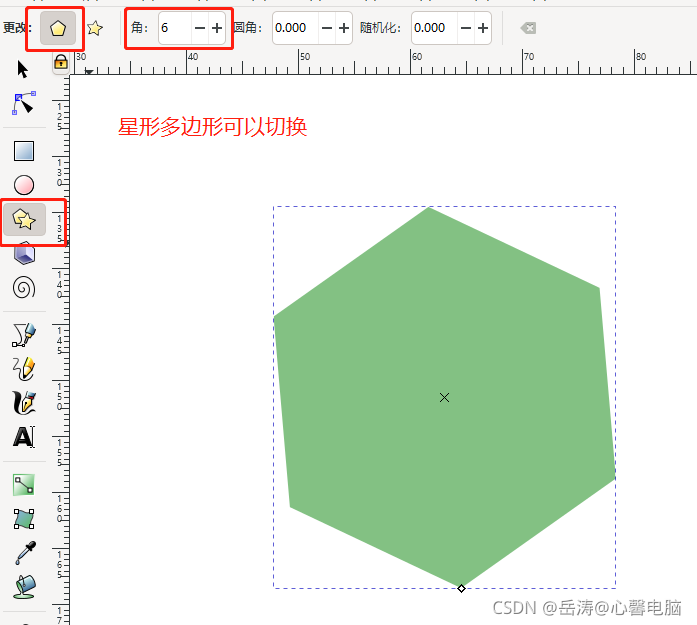

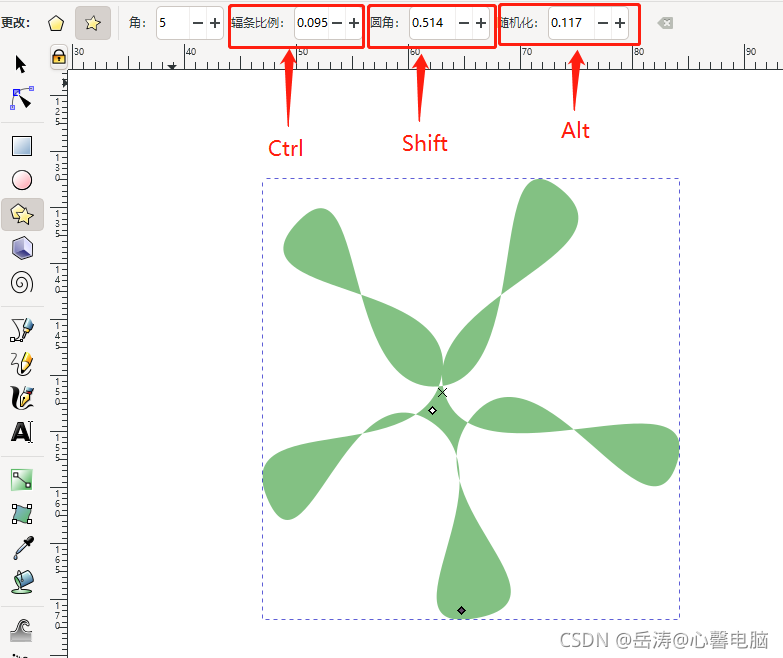

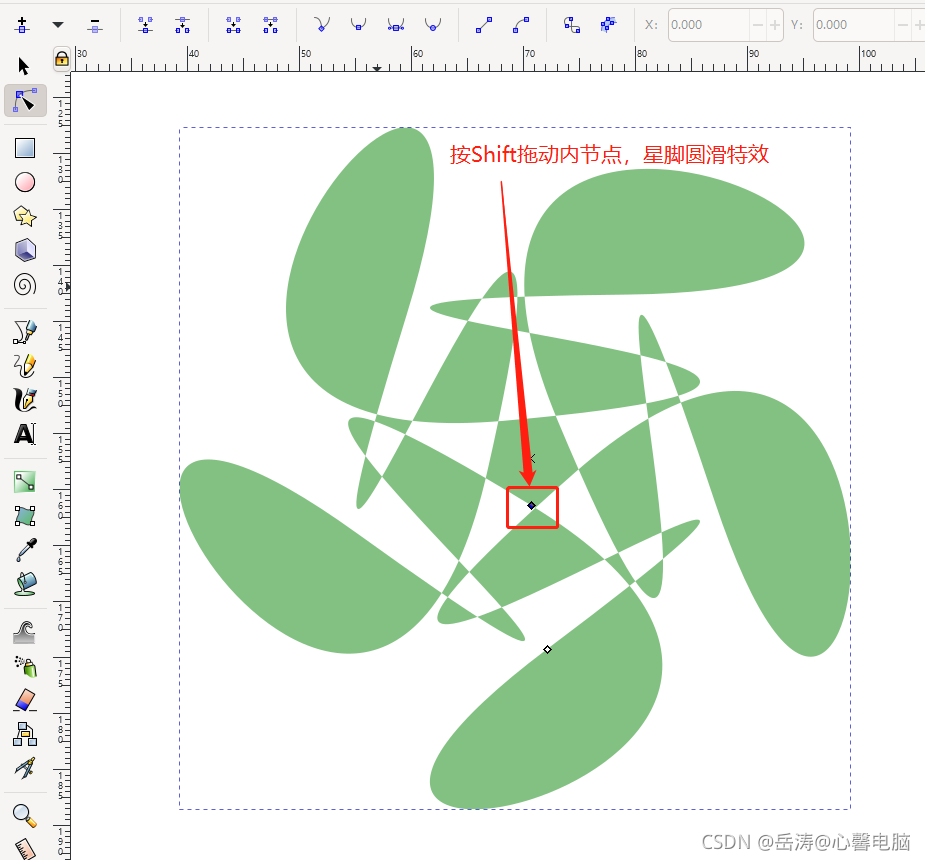

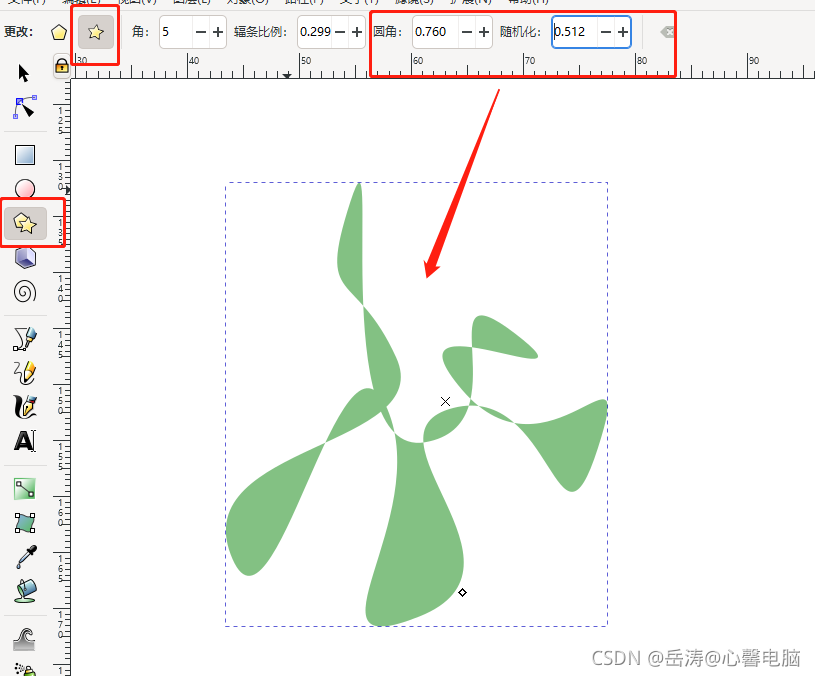

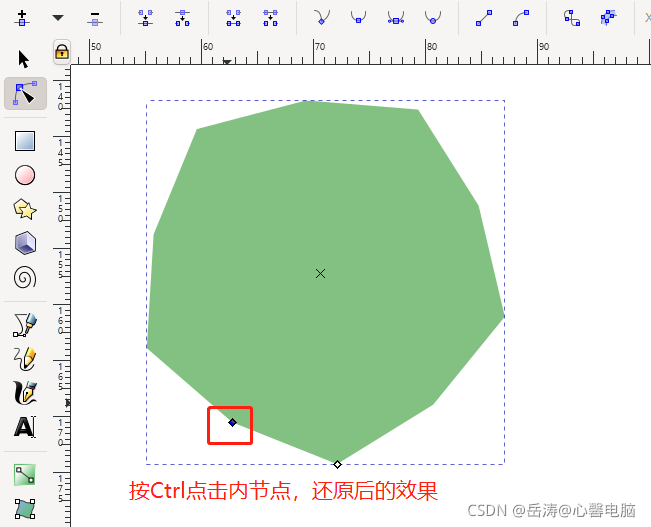

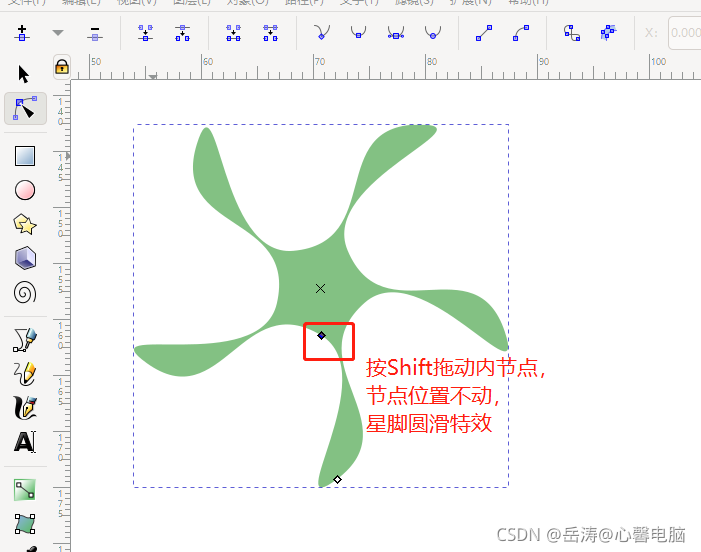

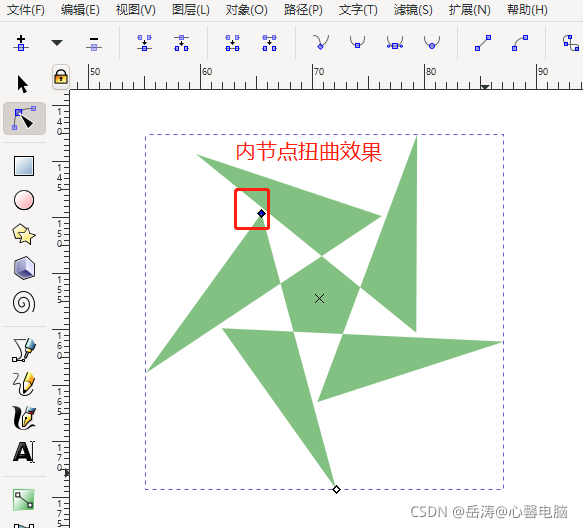

5.3 星形和多边形

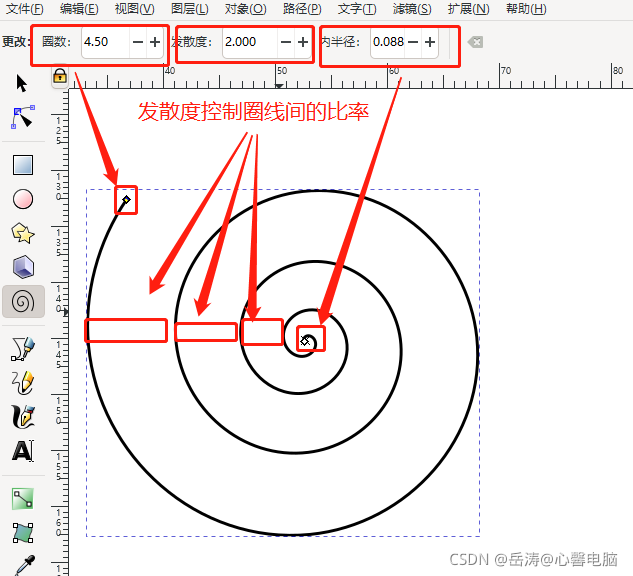

5.4 螺旋形

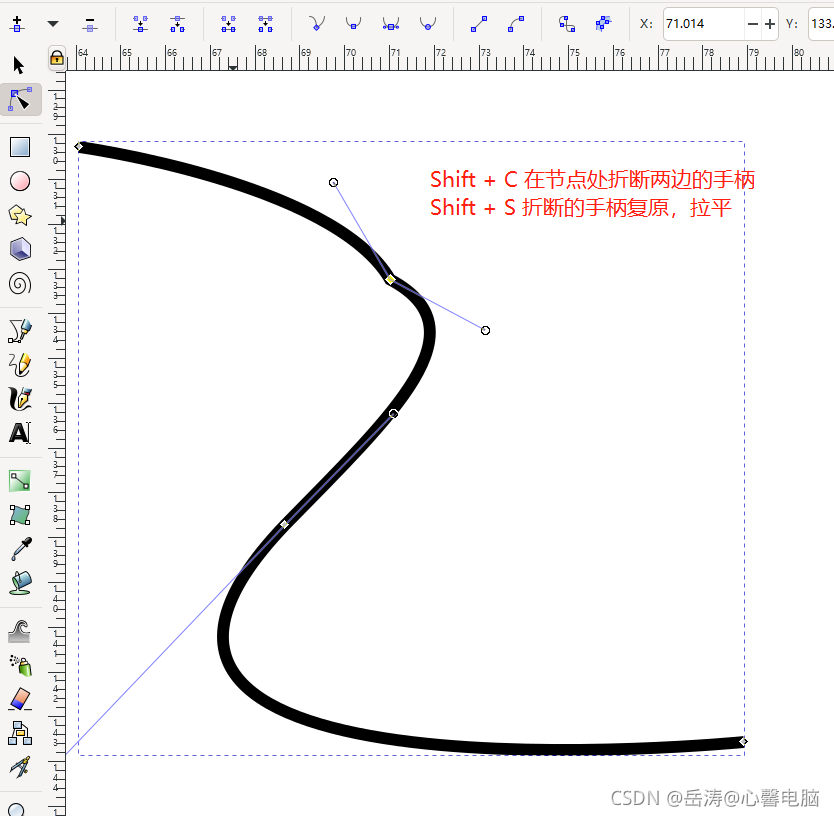

5.5 路径

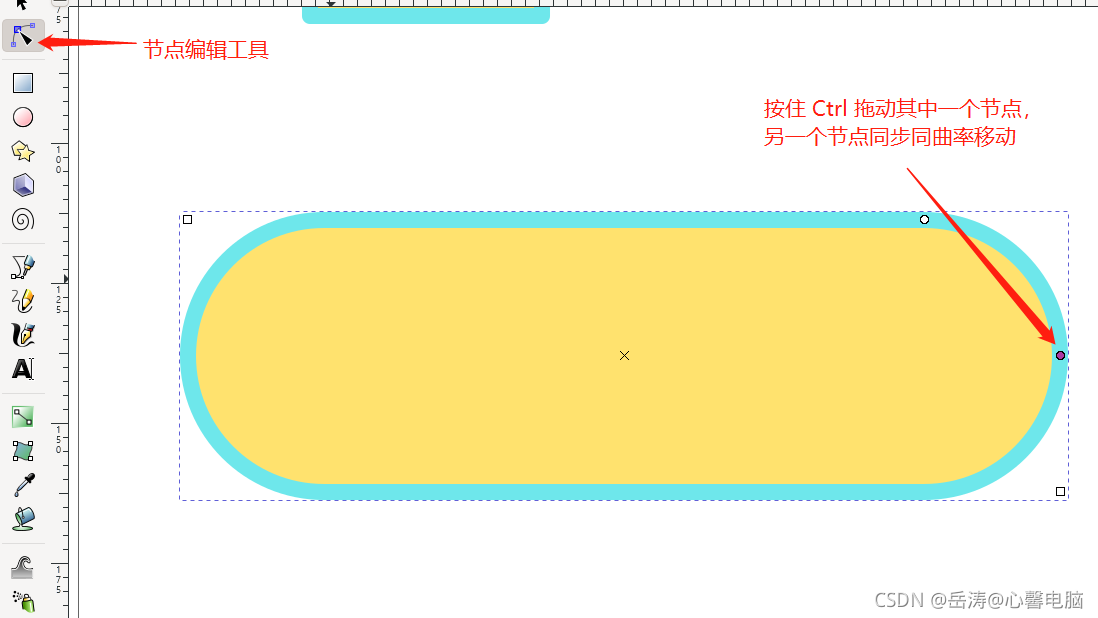

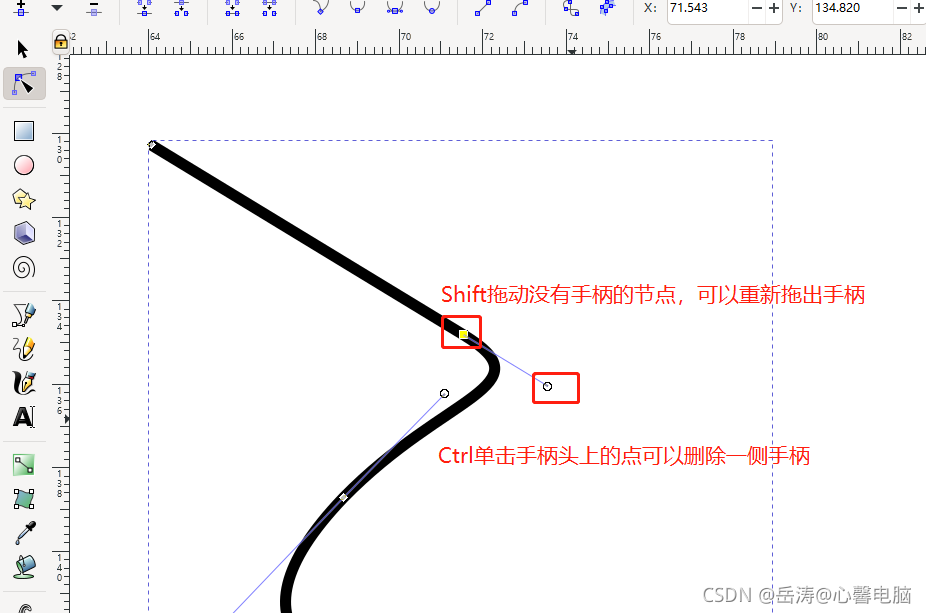

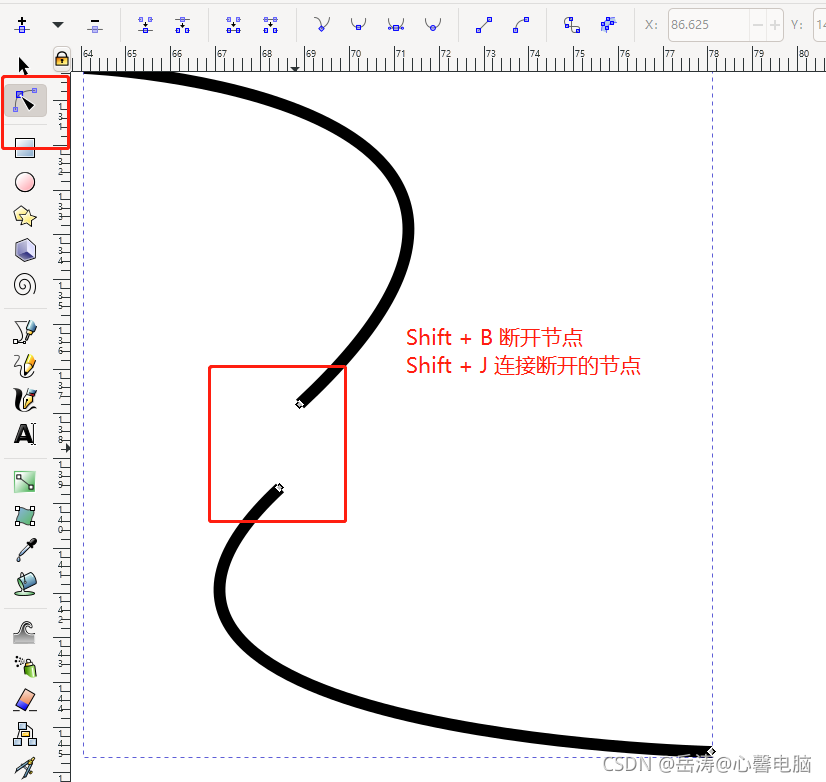

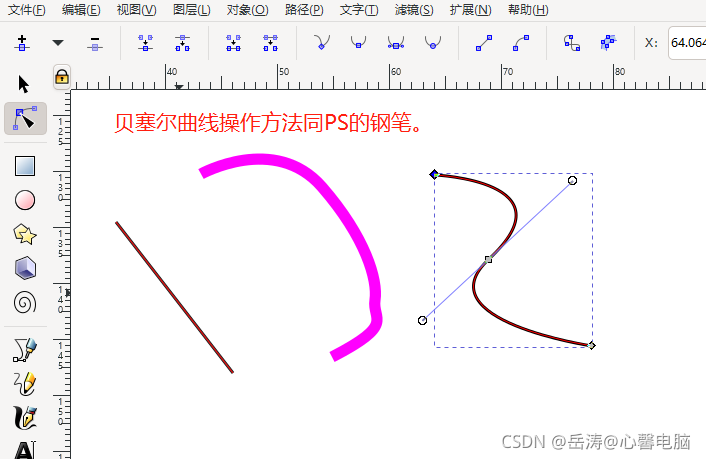

5.5.1 创建和编辑路径

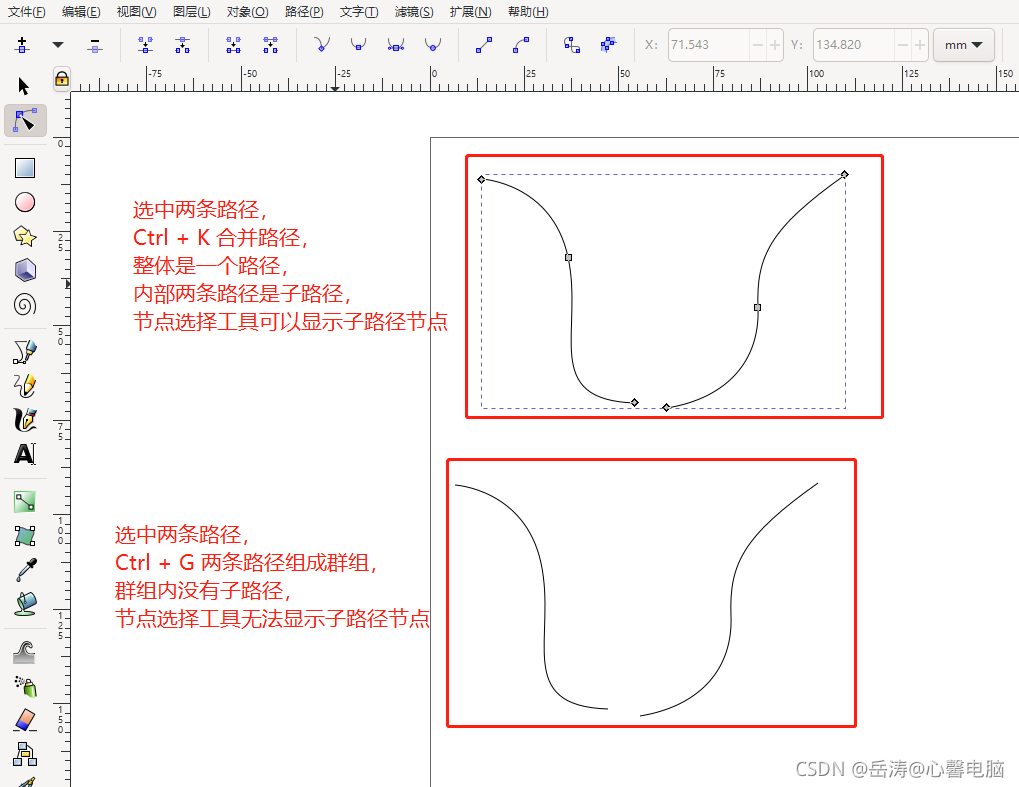

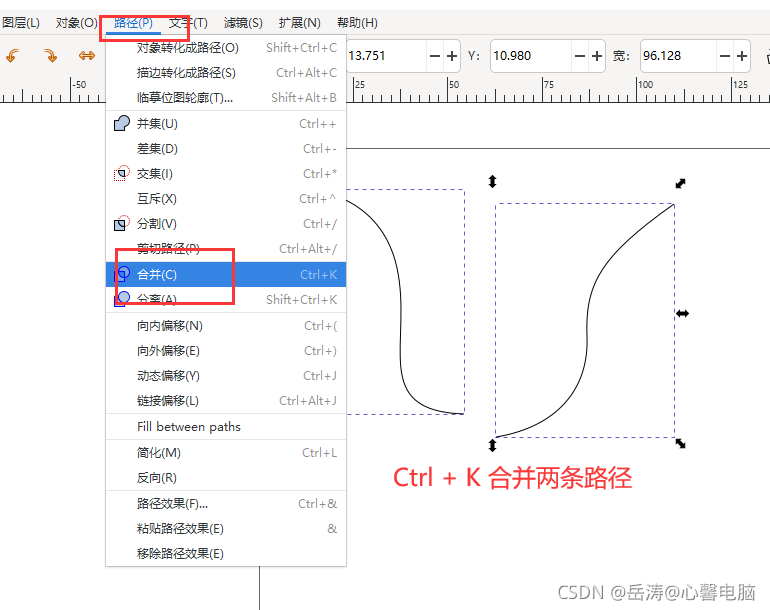

5.5.2 子路径，路径合并

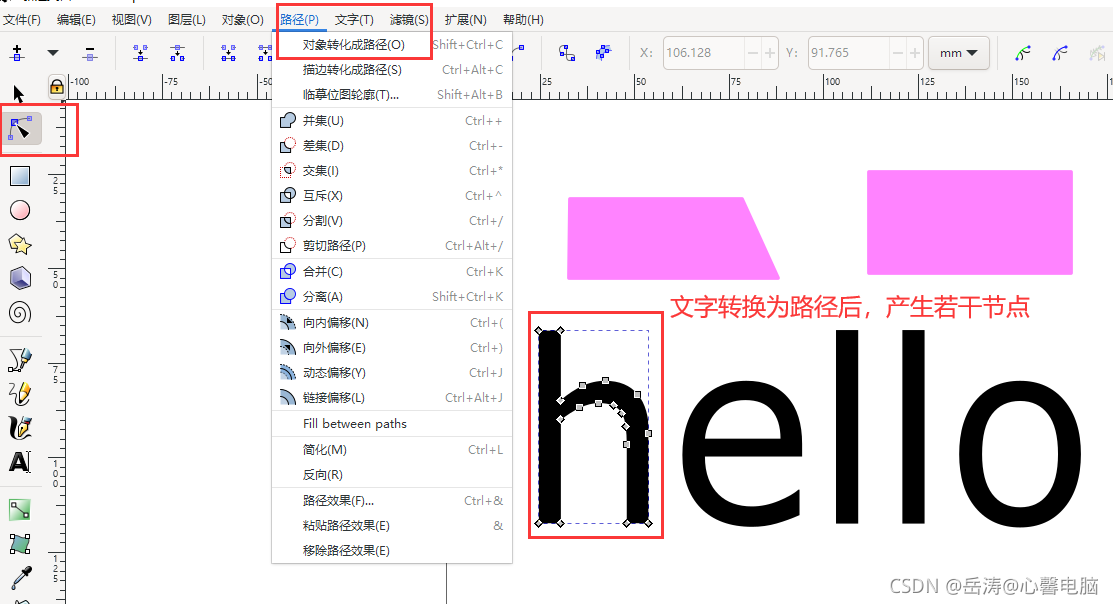

5.5.3 形状和文字转换为路径

5.5.4 布尔运算，集合运算

5.5.5 路径偏移，放大或缩小

1. 向内偏移 Ctrl + ( ，操作步骤：
   ①对象转换为路径；


②Ctrl+D复制路径，填充另外的颜色；

③连续按Ctrl+(，向内偏移，上层路径向内收缩，露出下层路径。

2. 向外偏移 Ctrl + ) ，操作步骤同向内偏移，只是快捷键不同

3. 动态偏移 Ctrl + J ， 操作步骤：
   ①②同前

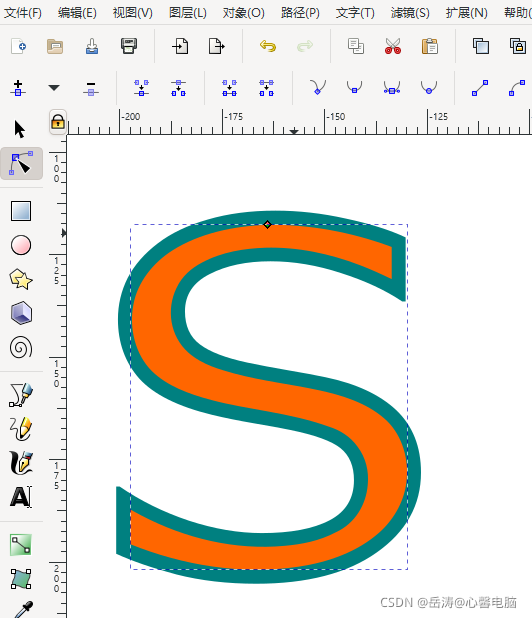

   ③按Ctrl+J，上层路径顶部出现一个节点，拉动节点可以放大/缩小路径，相当于向内偏移和向外偏移的合体

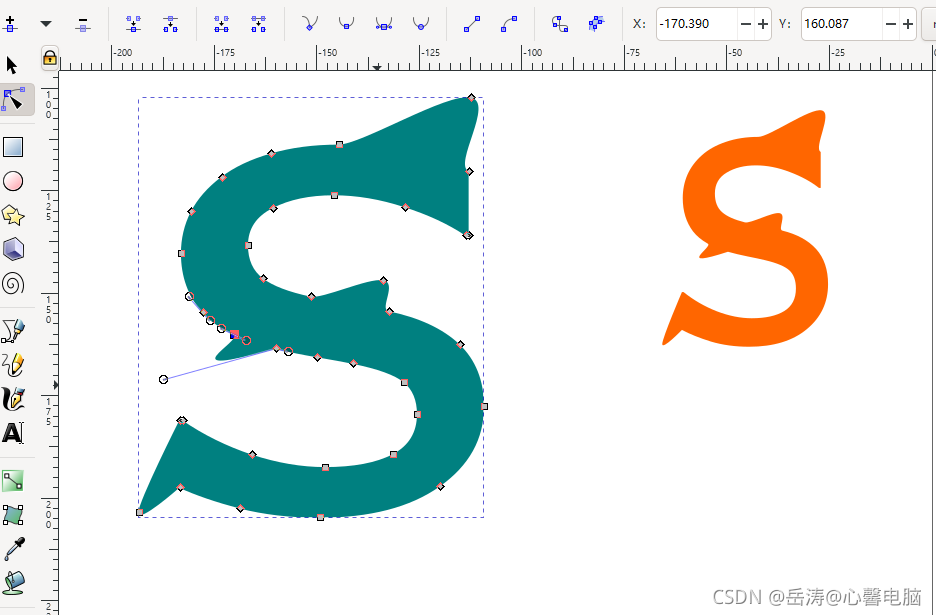

4. 链接偏移 Ctrl + Alt + J ， 含义：源路径发生变动，链接路径同步变动。操作步骤：

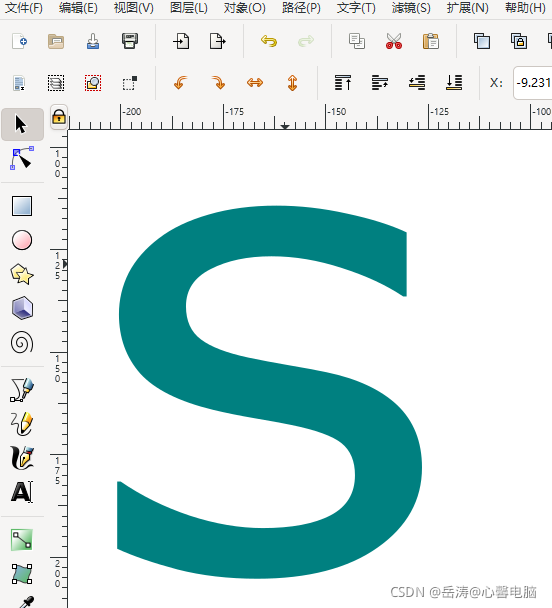

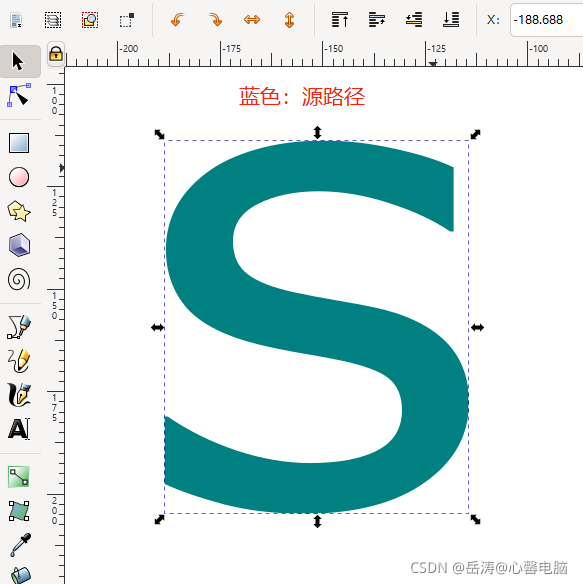

   ①对象转换为路径，此时，蓝色为源路径；

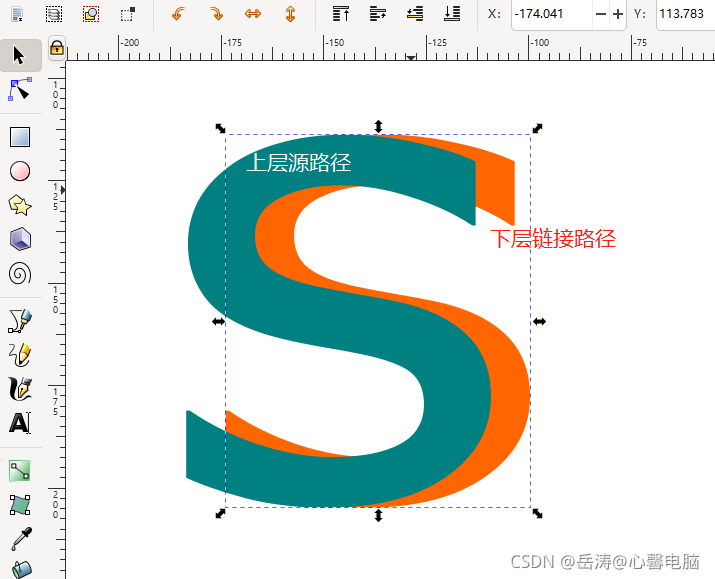

②不用复制路径，直接 Ctrl+Alt+J，会在蓝色源路径底层产生一个新的链接路径，填充橙色。注意，此时橙色为下层链接路径；

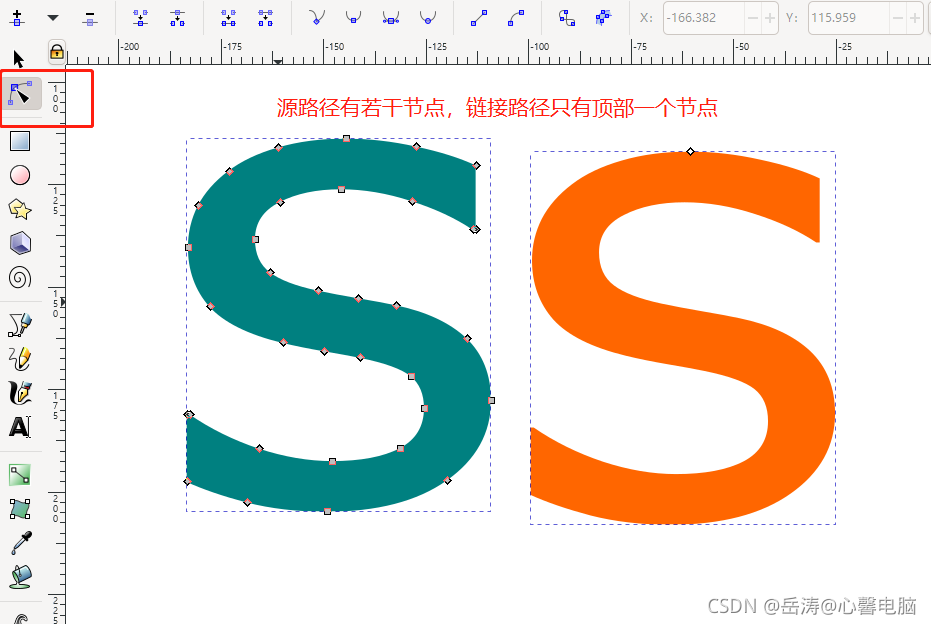

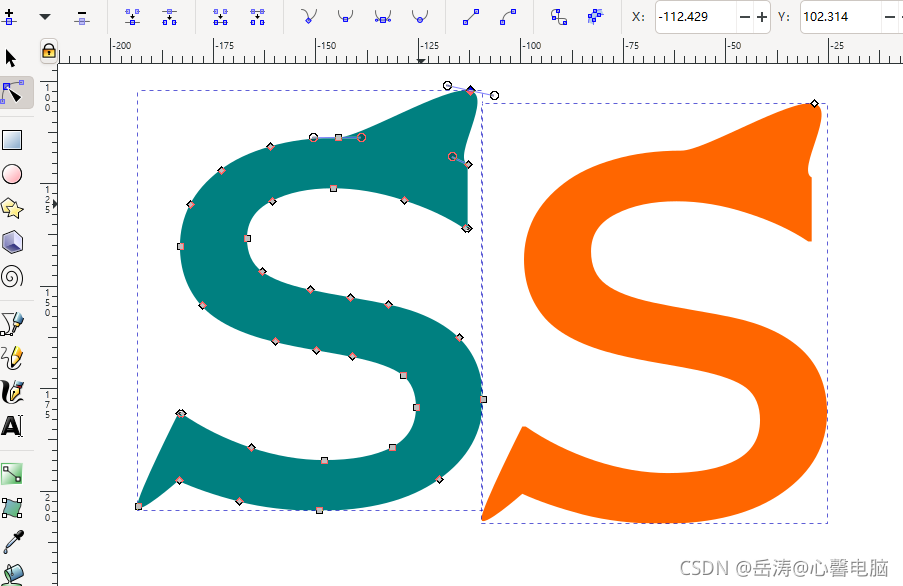

③移出链接路径，利用节点工具查看，源路径有若干节点，链接路径只有顶部一个节点

④调整源路径节点，链接路径会同步变动

链接路径调整尺寸后，依然可以和源路径同步变化

源路径调整尺寸，链接路径同步变化尺寸

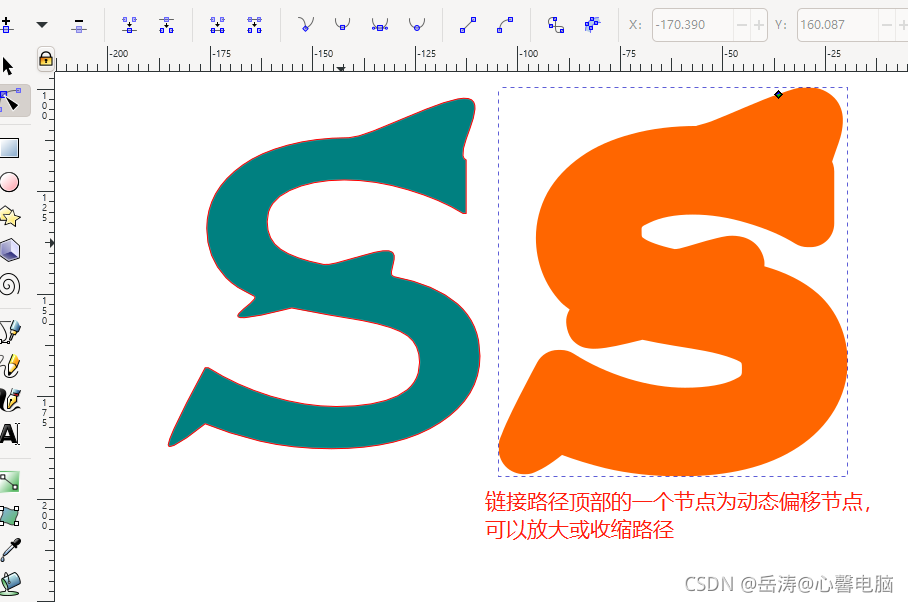

链接路径顶部的一个节点为动态偏移节点，可以放大或收缩路径

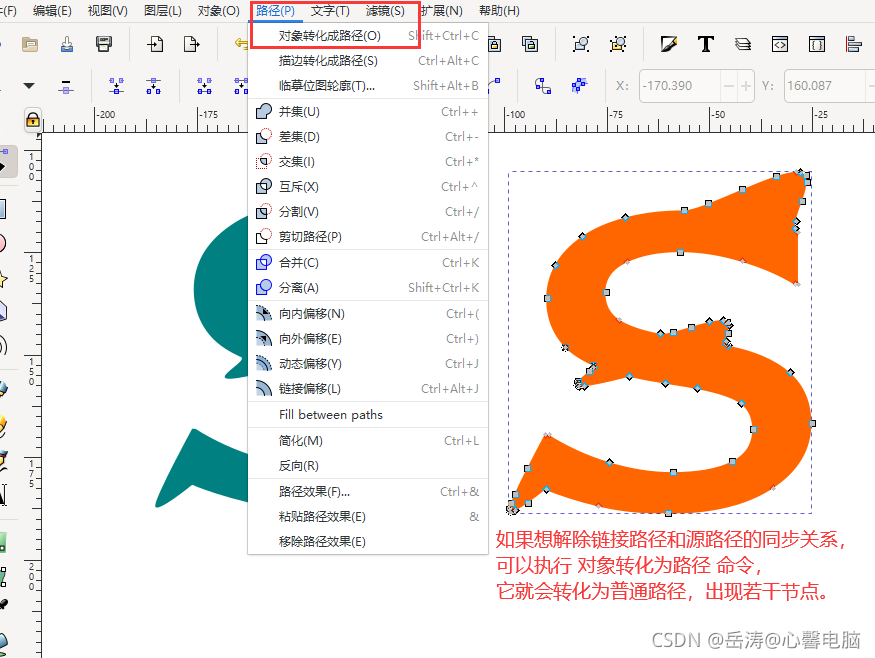

如果想解除链接路径和源路径的同步关系，可以执行 对象转化为路径 命令，它就会转化为普通路径，出现若干节点。

5.5.6 路径简化，Ctrl + L ，减少路径上的节点数量

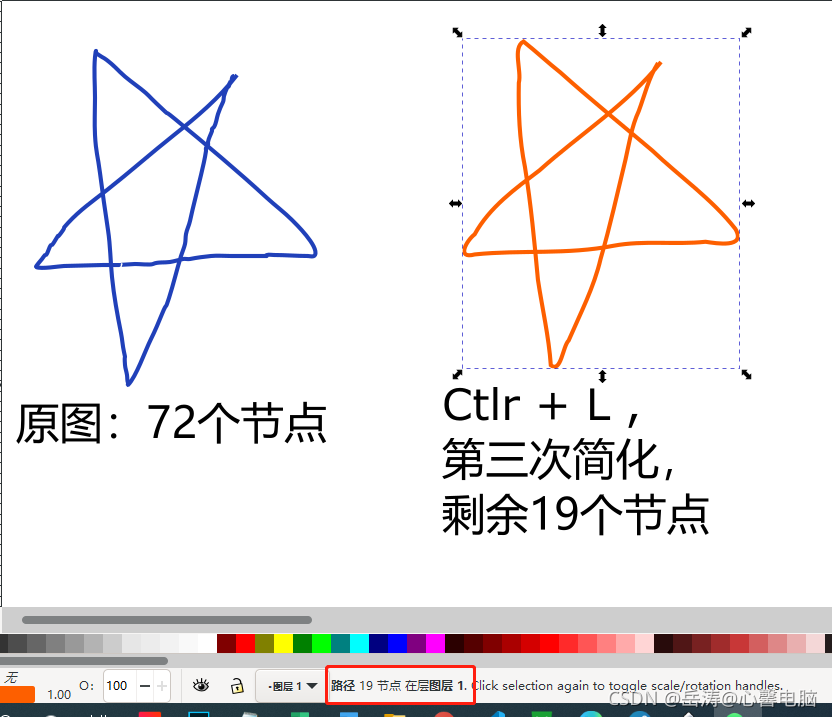

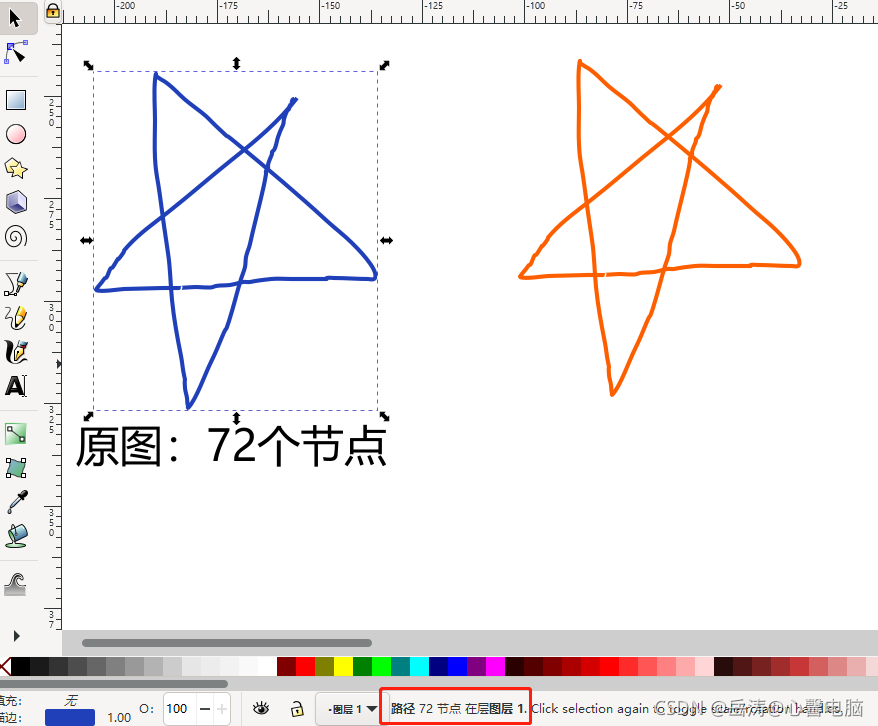

1. 原图72个节点

2. Ctlr + L , 第一次简化,剩余25个节点

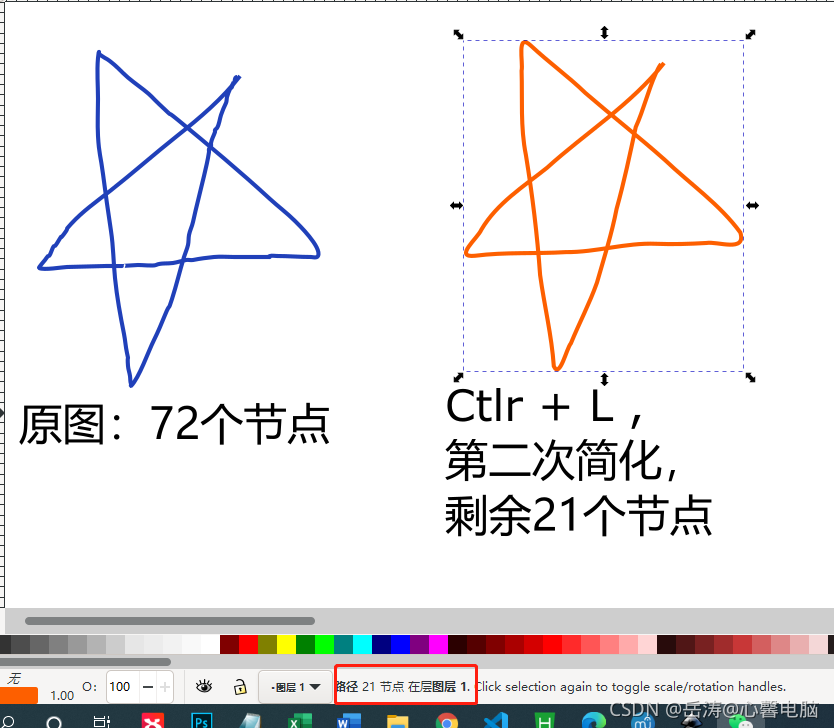

3. Ctlr + L , 第二次简化,剩余21个节点
4. Ctlr + L , 第三次简化,剩余19个节点

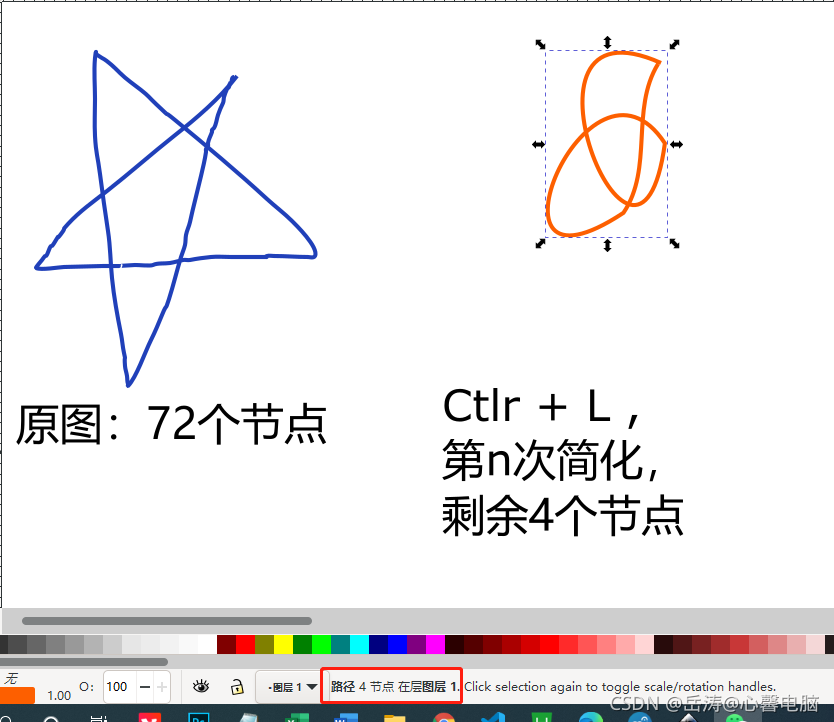

5. Ctlr + L , 第n次简化,剩余4个节点

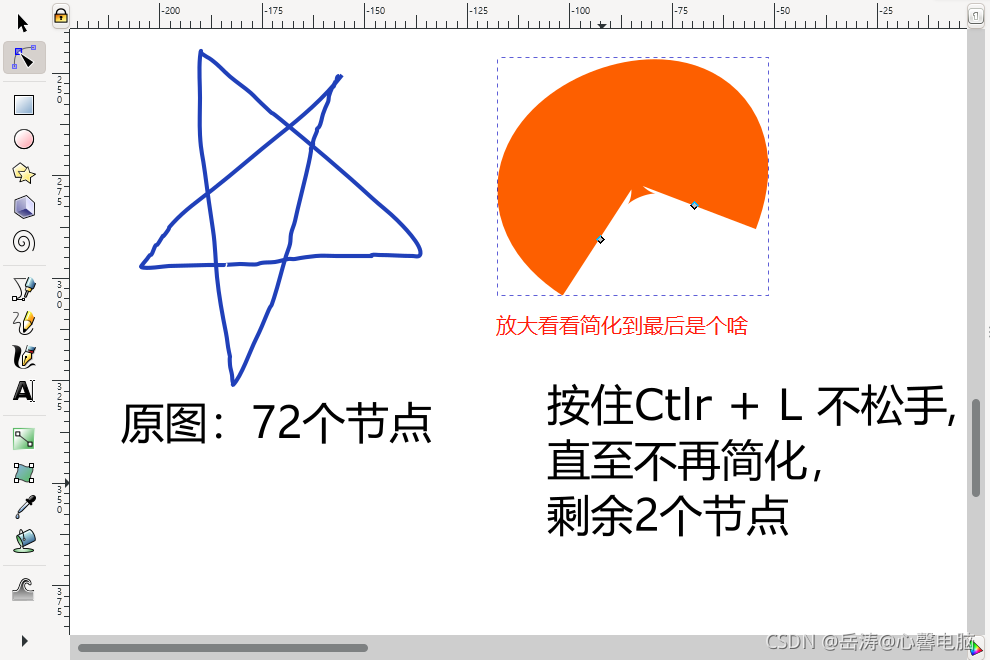

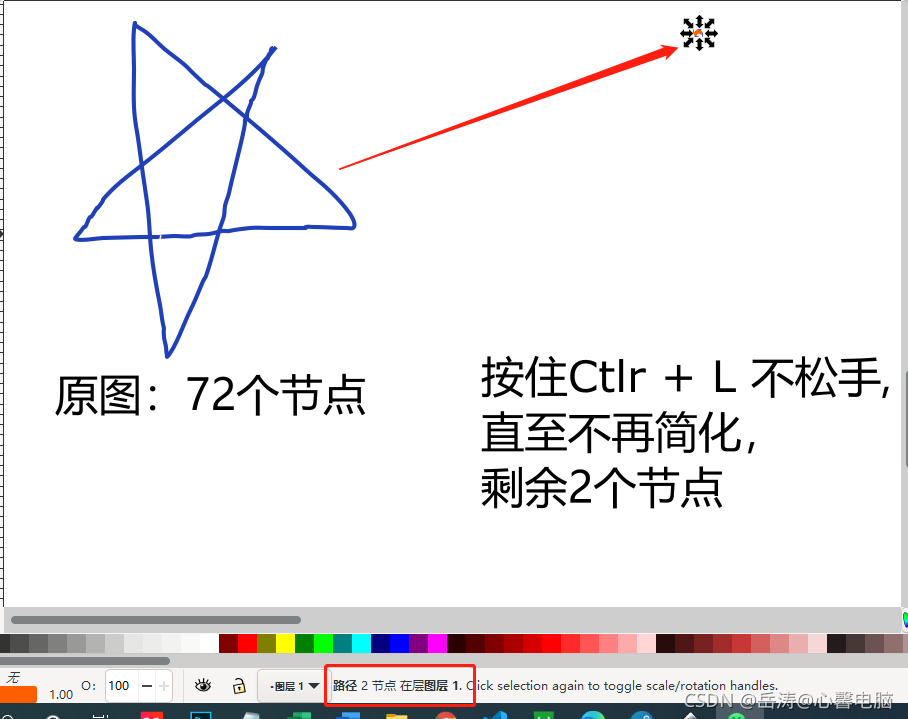

6. 按住Ctlr + L 不松手, 直至不再简化，剩余2个节点

7. 放大看看简化到最后是个啥
