[游戏开发]使用 LUT 实现 2D Sprite 颜色替换

本文 gitbook 地址，可获得更佳阅读体验：
https://app.gitbook.com/@galaxyzeta/s/unity3d/

制作竞技类游戏的时候往往会用到 Team Coloring，需要给同一个模型 / Sprite 图的一部分加上队伍颜色。

双Sprite方法

• 两张 Sprite，一张表示不变的部分，另一张表示需要变更的部分。
• 变更部分使用白色遮罩，在渲染时，同时渲染这两张 Sprite，对于遮罩，调整 SpriteRenderer 的 Color 属性，即可变更为任意颜色。

这种方法的缺点：

• 绘制像素画时，需要额外画一张遮罩，比较麻烦。
• 由于 SpriteRenderer 只能绘制一张 Sprite，两个 Sprite 的绘制就要放到两个物体中。
• 如果加上动画，需要维护两个 Animator。

因此决定采用 Shader 方法实现，具体参考了这篇文档：

https://gamedevelopment.tutsplus.com/tutorials/how-to-use-a-shader-to-dynamically-swap-a-sprites-colors–cms-25129

Shader 方法

实现思路比较简单，使用两张 Texture，一张是原本的 Sprite Texture，另一张是用于替换的查找表（LUT），这张 Texture 是用代码生成的。
为了方便起见，我使用了 Universal Render Pipeline（URP）作为默认渲染管线，因为它提供了基于 Shader Graph 的着色器编写，使用起来比较方便。

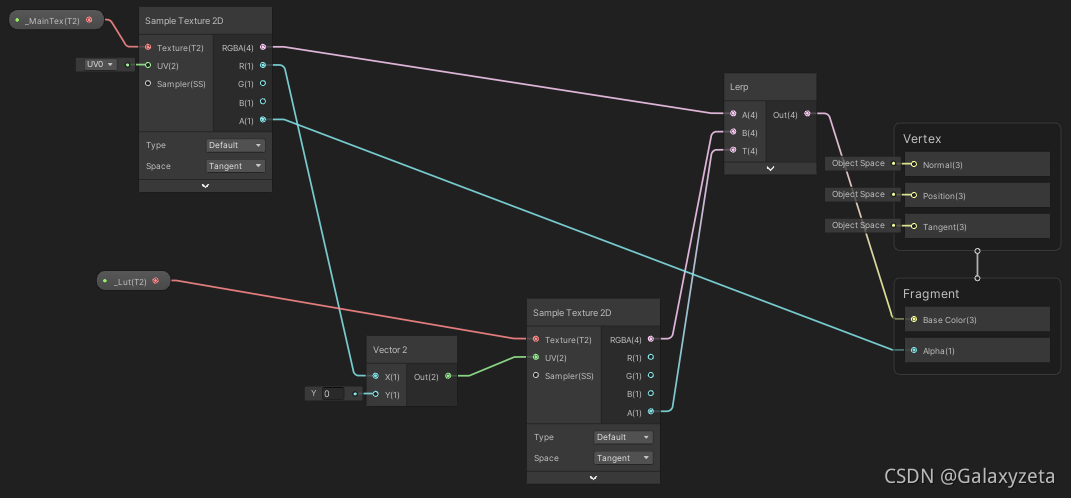

Shader Graph 如下：

原理：

• LUT 是一张 1 x 256 大小的 2D RGBA 图像。
• 原有 Sprite 每个像素点的 R 值作为 LUT 查找索引。
• 在片元着色阶段，遍历每一个像素点，使用该点的 Red 值在 LUT 中查找（图中的 Vector2 --> UV 部分）。如果 LUT 中的点对应的 Alpha = 1，表示进行替换，反之不进行替换。对于是否替换可使用 Lerp 节点进行操作，将 LUT alpha 作为 Lerp 的插值进度即可。
• 最终输出需要保持原有图像的 Alpha 值。

Shader 完成后，开始编写相关代码，如下所示：

using UnityEngine;

public class TeamColoring : MonoBehaviour {

    private SpriteRenderer spriteRenderer;

    public TeamEnum team;

    public int replaceColorRedValue = 118;     // which R to map to team color?

    void Start() {
        // cache component
        spriteRenderer = GetComponent<SpriteRenderer>();
        // generate LUT
        Texture2D lut = InitLUT();
        // set team color
        Color col = Gamemanager.instance.GetTeamColor(team);
        lut.SetPixel(replaceColorRedValue, 0, col);
        lut.Apply();
        // set material with the lut
        spriteRenderer.material.SetTexture("_Lut", lut);
    }

    public Texture2D InitLUT() {
        Texture2D lut = new Texture2D(256, 1, TextureFormat.RGBA32, false, false);
        lut.filterMode = FilterMode.Point;    // prevent anti-aliasing
        for(int i=0; i<256; i++) {
            lut.SetPixel(i, 0, new Color(1,1,1,0));
        }
        return lut;
    }
}
