[游戏开发]【OpenGL学习笔记】计算机图形学③——着色器【GLSL Uniform 彩色三角形变色正方形】

🍲 😋

神奇的正方形 ??

在上一节中，我们绘制了一个墨绿色的三角形，这一节，我们来实现 “代码封装”，并绘制彩色正角形和变色三角形。
上一篇文章地址链接: 《【OpenGL学习笔记】计算机图形学②——【渲染管线顶点着色器片元着色器 VAO VBO】》.

零、成果预览图：

?????? ????

??● 左图是彩色三角形，右图是变色正方形。

一、着色器的初步了解：

??● 从基本意义上来说，着色器只是一种把输入转化为输出的程序。着色器也是一种非常独立的程序，因为它们之间不能相互通信；它们之间唯一的沟通只有通过输入和输出。

??● 着色器是使用一种叫 GLSL(全称 OpenGL Shading Language) 的类C语言写成的。GLSL 是为图形计算量身定制的，它包含一些针对向量和矩阵操作的有用特性。

??● 着色器的开头总是要声明版本，接着是 输入和输出变量、uniform 和 main 函数。每个着色器的入口点都是 main 函数，在这个函数中我们处理所有的输入变量，并将结果输出到输出变量中。对于 uniform ，后面会对其进行讲解。

??● 一个典型的着色器的模板为：

#version version_number

in vector_type in_variable_name;
out vector_type out_variable_name;

uniform type uniform_name;

void main()
{
  // 处理输入并进行一些图形操作
  ...
  // 将处理过的结果送到输出变量
  out_variable_name = 处理过的结果;
}

??● GLSL 中的向量是一个可以包含有1、2、3 或者 4 个分量的容器，分量的类型可以是前面默认基础类型的任意一个。它们可以是下面的形式（ n 代表分量的数量）：

类型	含义
vec+`n`	包含`n`个 float 分量的向量
bvec+`n`	包含`n`个 bool 分量的向量
ivec+`n`	包含`n`个 int 分量的向量
uvec+`n`	包含`n`个 unsigned int 分量的向量
dvec+`n`	包含`n`个 double 分量的向量

??◆ 多数时候我们使用 “vec+n”，因为 float 足够满足大多数要求了。

??◆ 一个向量的分量可以通过 vec.x 这种方式获取，这里 x 是指这个向量的第一个分量。我们可以分别使用 “ .x、.y、.z 和 .w ” 来获取它们的第 1、2、3、4 个分量。GLSL 也允许你对颜色使用 rgba ，或是对纹理坐标使用 stpq 访问相同的分量。

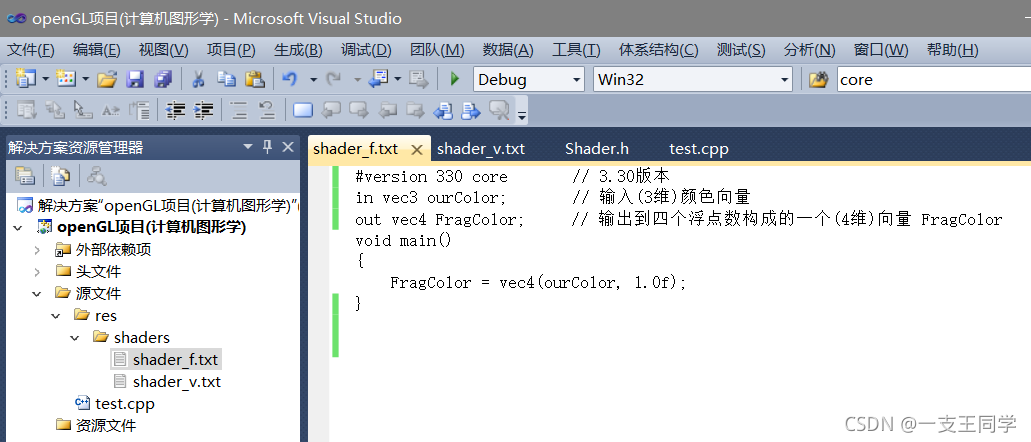

??◆ 举个一个片元着色器的栗子：（环境 VS2010）

在这里插入图片描述

二、顶点/片元着色器 (文本文件 txt)

??● 顶点着色器与片元着色器之间的联系：
???我们一般先通过顶点着色器，在输入端获得颜色，作为顶点属性，再传到片元着色器中进行处理，最后输出出来。

??● 虽然着色器是各自独立的小程序，但它们都是一个整体的一部分。GLSL 定义了 in 和 out 关键字专门来实现这个目的。每个着色器使用这两个关键字设定输入和输出，只要一个输出变量与下一个着色器阶段的输入匹配，它就会传递下去。但在顶点和片段着色器中会有点不同。

??● 顶点着色器应该接收的是一种特殊形式的输入。顶点着色器的输入特殊在，它从顶点数据中直接接收输入。为了定义顶点数据该如何管理，我们使用 location 这一元数据指定输入变量。书写格式：layout (location = 0)。顶点着色器需要为它的输入提供一个额外的 layout 标识，这样我们才能把它链接到顶点数据。

??◆ 比如说，在渲染彩色三角形时，我们的顶点着色器 (文本文件 txt) 是这样写的：

// 文件名为 “shader_v.txt”
#version 330 core							// 3.30版本
layout(location = 0) in vec3 position;		// 位置变量的属性位置值为0
layout(location = 1) in vec3 color;			// 颜色变量的属性位置值为1
out vec3 ourColor;							// 颜色输出
void main()
{
	gl_Position = vec4(position, 1.0f);		// 核心函数(位置信息赋值)
	ourColor = color;
}

??● 另一个是片段着色器，它需要一个 vec4 颜色输出变量，因为片段着色器需要生成一个最终输出的颜色。

??● 如果我们打算从一个着色器向另一个着色器发送数据，我们必须在发送方中声明一个输出，并在接收方中声明一个类似的输入。当类型和名字都一样的时候，OpenGL 就会把两个变量链接到一起，它们之间就能发送数据了（这是在链接程序对象时完成的）。为了展示这是如何工作的，我们会稍微改动一下之前教程里的那个着色器，让顶点着色器为片段着色器决定颜色。

??◆ 比如说，在渲染彩色三角形时，我们的片元着色器 (文本文件 txt ) 是这样写的：

// 文件名为 “shader_f.txt”
#version 330 core		// 3.30版本
in vec3 ourColor;		// 输入(3维)颜色向量
out vec4 FragColor;     // 输出到四个浮点数构成的一个(4维)向量 FragColor
void main()
{
	FragColor = vec4(ourColor, 1.0f);	// 核心函数(颜色信息赋值)
}

三、创建我们自己的着色器类(Shader.h)

??● 前面提到的着色器都是单个的、独立的，现在我们要创建一个着色器类，把它们有机地联合起来。

??◆ 一个典型的着色器类的模板如下

#pragma once	// 为了避免同一个头文件被包含（include）多次
#include<string>
#include<fstream>
#include<sstream>
#include<iostream>
using namespace std;

// 我们自己的着色器
class Shader
{
private:
	GLuint vertex, fragment;	// 顶点着色器 和 片元着色器
public:
	GLuint Program;				// 着色器程序的ID

	// Constructor(着色器构造函数)
	Shader( const GLchar *vertexPath, const GLchar *fragmentPath )		// 分别是主函数传进来的关于顶点/片段着色器GLSL的路径
	{
		// 文件读取系列的变量定义
		......

		// 异常机制处理：保证ifstream对象可以抛出异常：
		......

		try
		{
			// 打开文件
			......

			// 读取文件的缓冲内容到数据流中
			......

			// 关闭文件处理器
			......

			// 转换数据流到string
			......

		} catch( ifstream::failure e  ){	// 发生异常时输出
			cout<<"ERROR::SHADER::FILE_NOT_SUCCESSFULLY_READ"<<endl;
		}

		/* 将 string 类型的字符串转化为 char数组 类型 */
		......

		/* 顶点着色器 */
		......

		/* 片元着色器 */
		......

		/* 着色器程序 */
		......
	}

	// Deconstructor(着色器的析构函数)
	~Shader()
	{
		glDetachShader(this->Program, vertex);
		glDetachShader(this->Program, fragment);
		glDeleteShader(vertex);
		glDeleteShader(fragment);
		glDeleteProgram(this->Program);
	}

	// 渲染的时候调用
	void Use()
	{
		glUseProgram(this->Program);
	}
};

??● 代码的细节补充：(后面要渲染的彩色三角形和变色正方形，都是用这个通用的着色器)

#pragma once	// 为了避免同一个头文件被包含（include）多次
#include<string>
#include<fstream>
#include<sstream>
#include<iostream>
using namespace std;

// 我们自己的着色器
class Shader
{
private:
	GLuint vertex, fragment;	// 顶点着色器 和 片元着色器
public:
	GLuint Program;				// 着色器程序的ID

	// Constructor(着色器构造函数)
	Shader( const GLchar *vertexPath, const GLchar *fragmentPath )
	{
		// 文件读取系列的变量定义
		string vertexCode;
		string fragmentCode;
		ifstream vShaderFile;
		ifstream fShaderFile;

		// 异常机制处理：保证ifstream对象可以抛出异常：
		vShaderFile.exceptions(ifstream::badbit);
		fShaderFile.exceptions(ifstream::badbit);

		try
		{
			// 打开文件
			vShaderFile.open(vertexPath);
			fShaderFile.open(fragmentPath);
			stringstream vShaderStream, fShaderStream;

			// 读取文件的缓冲内容到数据流中
			vShaderStream << vShaderFile.rdbuf();
			fShaderStream << fShaderFile.rdbuf();

			// 关闭文件处理器
			vShaderFile.close();
			fShaderFile.close();

			// 转换数据流到string
			vertexCode = vShaderStream.str();
			fragmentCode = fShaderStream.str();

		} catch( ifstream::failure e  ){	// 发生异常时输出
			cout<<"ERROR::SHADER::FILE_NOT_SUCCESSFULLY_READ"<<endl;
		}

		/* 将 string 类型的字符串转化为 char数组 类型 */
		const GLchar *vShaderCode = vertexCode.c_str();
		const GLchar *fShaderCode = fragmentCode.c_str();

		/* 顶点着色器 */
		vertex = glCreateShader(GL_VERTEX_SHADER);				// 创建顶点着色器对象
		glShaderSource(vertex, 1, &vShaderCode, NULL);			// 将顶点着色器的内容传进来
		glCompileShader(vertex);								// 编译顶点着色器
		GLint flag;												// 用于判断编译是否成功
		GLchar infoLog[512];
		glGetShaderiv(vertex, GL_COMPILE_STATUS, &flag); // 获取编译状态
		if( !flag )
		{
			glGetShaderInfoLog(vertex, 512, NULL, infoLog);
			cout<<"ERROR::SHADER::VERTEX::COMPILATION_FAILED\n"<<infoLog<<endl;
		}

		/* 片元着色器 */
		fragment = glCreateShader(GL_FRAGMENT_SHADER);			// 创建片元着色器对象
		glShaderSource(fragment, 1, &fShaderCode, NULL);		// 将片元着色器的内容传进来
		glCompileShader(fragment);								// 编译顶点着色器
		glGetShaderiv(fragment, GL_COMPILE_STATUS, &flag);		// 获取编译状态
		if( !flag )
		{
			glGetShaderInfoLog(fragment, 512, NULL, infoLog);
			cout<<"ERROR::SHADER::FRAGMENT::COMPILATION_FAILED\n"<<infoLog<<endl;
		}

		/* 着色器程序 */
		this->Program = glCreateProgram();
		glAttachShader(this->Program, vertex);
		glAttachShader(this->Program, fragment);
		glLinkProgram(this->Program);
		if( !flag )
		{
			glGetProgramInfoLog(this->Program, 512, NULL, infoLog);
			cout<<"ERROR::SHADER::PROGRAM::LINKING_FAILED\n"<<infoLog<<endl;
		}
		// 删除着色器，它们已经链接到我们的程序中了，已经不再需要了
		glDeleteShader(vertex);
		glDeleteShader(fragment);
	}

	// Deconstructor(析构函数)
	~Shader()
	{
		glDetachShader(this->Program, vertex);
		glDetachShader(this->Program, fragment);
		glDeleteShader(vertex);
		glDeleteShader(fragment);
		glDeleteProgram(this->Program);
	}

	void Use()
	{
		glUseProgram(this->Program);
	}
};

四、绘制彩色三角形(主函数)

??● 常规的绘制流程(输出一个三角形)如下：
????◆ 第一步：引入相应的库
????◆ 第二步：编写顶点位置和颜色
????◆ 第三步：编写顶点着色器
????◆ 第四步：编写片元着色器(也称片段着色器)
????◆ 第五步：编写着色器程序
????◆ 第六步：设置链接顶点属性
????◆ 第七步：设置顶点缓冲对象(VBO)【一般都是和后面的 VAO 一起出现】
????◆ 第八步：设置顶点数组对象(VAO) (也称顶点阵列对象)
????◆ 第九步：绘制三角形

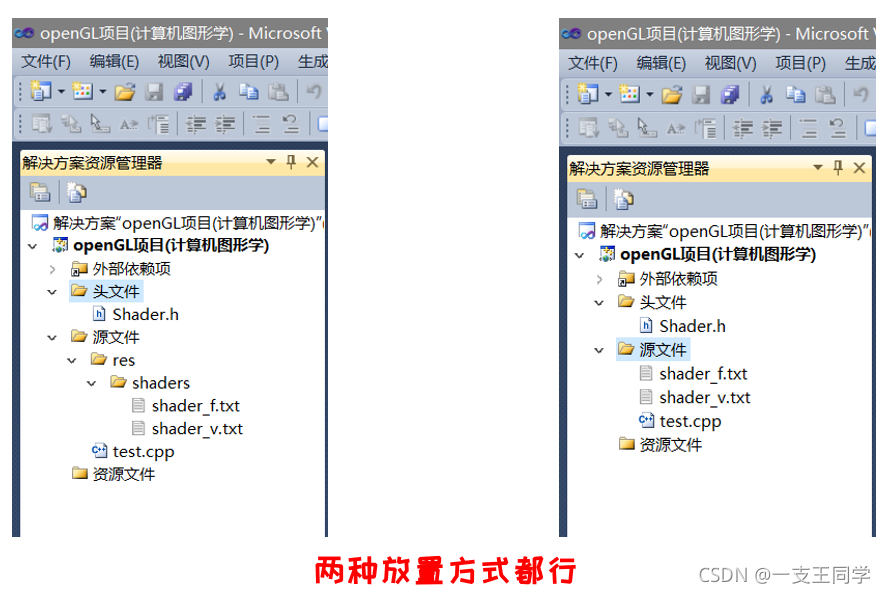

在这里插入图片描述

??● 但因为我们把 “第二步、第三步、第四步、第五步、第六步” 这几步都写入了相应的 “Shader.h”、“shader_v.txt”、“shader_f.txt” 里面【如上图所示】，已经封装好了，所以在主函数中，我们只用写剩下的几步即可：

/* 引入相应的库 */
#include <iostream>
using namespace std;
#define GLEW_STATIC
#include <glew.h>
#include <glfw3.h>
#include "Shader.h"

/* 编写各顶点位置与颜色 */
GLfloat vertices_1[] =
{	// position				// color
	0.0f, 0.5f, 0.0f,		1.0f, 0.0f, 0.0f,		// 上顶点(红色)
	-0.5f, -0.5f, 0.0f,		0.0f, 1.0f, 0.0f,		// 左顶点(绿色)
	0.5f, -0.5f, 0.0f,		0.0f, 0.0f, 1.0f		// 右顶点(蓝色)
};

const GLint WIDTH = 800, HEIGHT = 600;		// 窗口的长和宽

int main()
{
	/* 初始化 */
	glfwInit();
	GLFWwindow* window_1 = glfwCreateWindow(WIDTH, HEIGHT, "A Beautiful Triangle", nullptr, nullptr);
	int screenWidth_1, screenHeight_1;
	glfwGetFramebufferSize(window_1, &screenWidth_1, &screenHeight_1);
	glfwMakeContextCurrent(window_1);
	glewInit();

	/* 将我们自己设置的着色器文本传进来 */
	Shader ourShader = Shader("shader_v.txt", "shader_f.txt");	// 相对路径

	/* 设置顶点缓冲对象(VBO) + 设置顶点数组对象(VAO)  */
	GLuint VAO, VBO;
	glGenVertexArrays(1, &VAO);
	glGenBuffers(1, &VBO);
	glBindVertexArray(VAO);
	glBindBuffer(GL_ARRAY_BUFFER, VBO);
	glBufferData(GL_ARRAY_BUFFER, sizeof(vertices_1), vertices_1, GL_STATIC_DRAW);

	/* 设置链接顶点属性 */
	glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 6*sizeof(GLfloat), (GLvoid*)0);
	glEnableVertexAttribArray(0);	// 通道 0 打开
	glVertexAttribPointer(1, 3, GL_FLOAT, GL_FALSE, 6*sizeof(GLfloat), (GLvoid*)(3*sizeof(GLfloat)));
	glEnableVertexAttribArray(1);	// 通道 1 打开

	// draw loop 画图循环
	while (!glfwWindowShouldClose(window_1))
	{
		glViewport(0, 0, screenWidth_1, screenHeight_1);
		glfwPollEvents();
		glClearColor(0.0f, 0.0f, 0.0f, 1.0f);
		glClear(GL_COLOR_BUFFER_BIT);

		/*  第九步：绘制三角形 */
		ourShader.Use();					// 图形渲染
		glBindVertexArray(VAO);				// 绑定 VAO
		glDrawArrays(GL_TRIANGLES, 0, 3);	// 画三角形  从第0个顶点开始 一共画3次
		glBindVertexArray(0);				// 解绑定

		glfwSwapBuffers(window_1);
	}

	glDeleteVertexArrays(1, &VAO);			// 释放资源
	glDeleteBuffers(1, &VBO);
	glfwTerminate();						// 结束
	return 0;
}

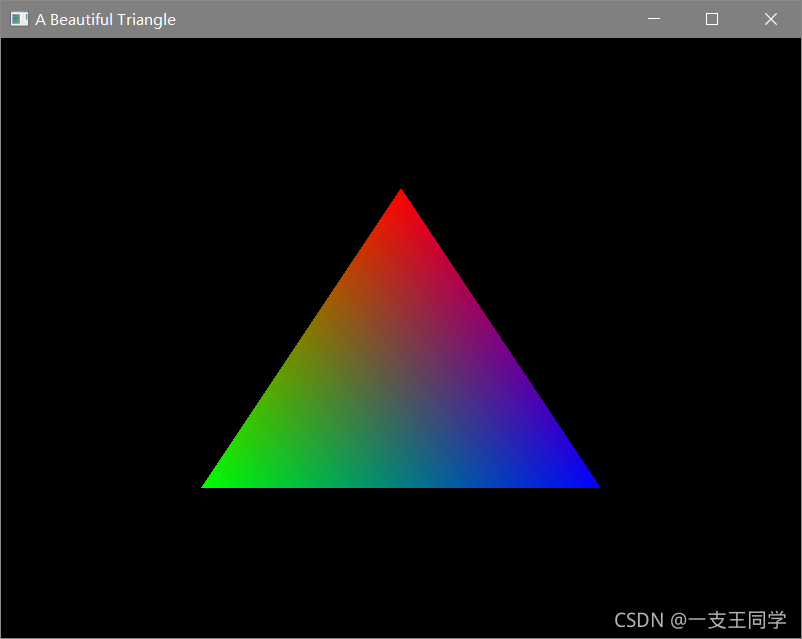

??● 运行结果：

在这里插入图片描述

五、索引缓冲对象(EBO)

??● 如果我们要绘制一个正方形的话，能想到的是用两个三角形来拼凑。这个时候就要用到 EBO 了。

1、VBO、VAO 与 EBO 之间的联系与区别

??● VBO、VAO 与 EBO 之间的联系与区别： ?? ??
??① 顶点缓冲对象 VBO 是在显卡存储空间中开辟出的一块内存缓存区，用于存储顶点的各类属性信息，如顶点坐标、顶点法向量、顶点颜色数据等。在渲染时，可以直接从 VBO 中取出顶点的各类属性数据，由于 VBO 在显存而不是在内存中，不需要从CPU传输数据，所以处理效率更高。
???所以可以理解为 VBO 就是显存中的一个存储区域，可以保持大量的顶点属性信息。并且可以开辟很多个 VBO ，每个 VBO 在 OpenGL 中有它的唯一标识 ID ，这个 ID 对应着具体的 VBO 的显存地址，通过这个 ID 可以对特定的 VBO 内的数据进行存取操作。

??② VAO 是一个保存了所有顶点数据属性的状态结合，它存储了顶点数据的格式以及顶点数据所需的 VBO 对象的引用。
???因为 VBO 保存了一个模型的顶点属性信息，每次绘制模型之前需要绑定顶点的所有信息。当数据量很大时，重复这样的动作变得非常麻烦。VAO 可以把这些所有的配置都存储在一个对象中，每次绘制模型时，只需要绑定这个 VAO 对象就可以了。
???另外，VAO 本身并没有存储顶点的相关属性数据，这些信息是存储在 VBO 中的，VAO 相当于是对很多个 VBO 的引用，把一些 VBO 组合在一起作为一个对象统一管理。

??③ 索引缓冲对象 EBO 相当于 OpenGL 中的顶点数组的概念，是为了解决同一个顶点多次重复调用的问题，可以减少内存空间浪费，提高执行效率。当需要使用重复的顶点时，通过顶点的位置索引来调用顶点，而不是对重复的顶点信息重复记录，重复调用。
???EBO 中存储的内容就是顶点位置的索引 indices，EBO 跟 VBO 类似，也是在显存中的一块内存缓冲器，只不过 EBO 保存的是顶点的索引。

2、EBO

??● 关于 VAO 和 VBO，在上一节已经细致地讲解了，下面就讲 EBO。

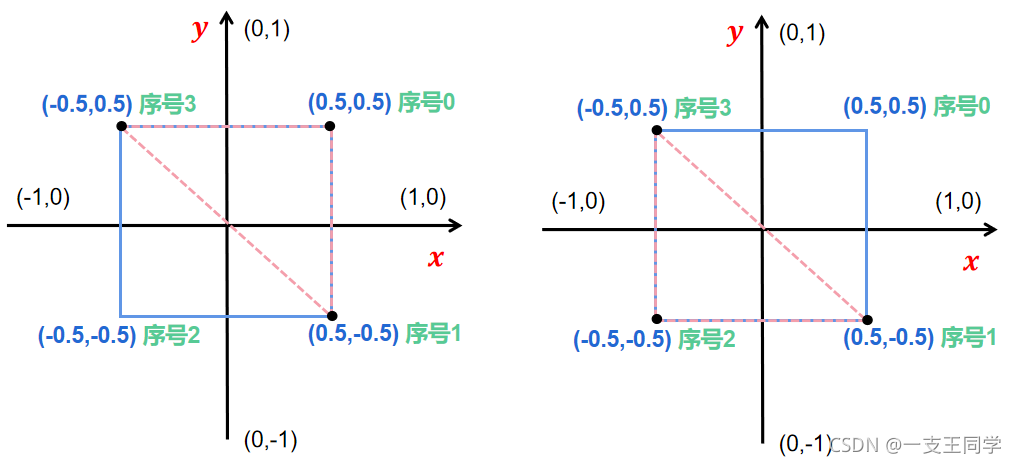

??● 首先，我们现在要绘制正方形，则需要 4 个顶点。在主函数中我们将 4 个顶点的位置信息给出。并用顶点位置的索引 indices 数组将它们 “缝合” 起来。示意图如下：

在这里插入图片描述

??● 代码如下：

/* 编写各顶点位置 */
GLfloat vertices_1[] =
{
	//position
	0.5f, 0.5f, 0.0f,			// top right		0
	0.5f, -0.5f, 0.0f,			// bottom right		1
	-0.5f, -0.5f, 0.0f,			// bottom left		2
	-0.5f, 0.5f, 0.0f,			// top left			3
};

/* 四个顶点的连接信息给出来 */
GLuint indices_1[] =
{
	0, 1, 3,		// 序号为 0、1、3 的顶点组合成一个三角形
	1, 2, 3			// 序号为 1、2、3 的顶点组合成一个三角形
};

??● 然后，在创建完 VAO 和VBO 后，再创建 EBO 并绑定，用 glBufferData（以GL_ELEMENT_ARRAY_BUFFER为参数）把索引存储到 EBO 中：

GLuint EBO;
glGenBuffers(1, &EBO);						// 绑定 EBO
glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, EBO);	// 使用 glBindBuffer 函数把新创建的索引缓冲对象绑定到 GL_ELEMENT_ARRAY_BUFFER目标上
glBufferData(GL_ELEMENT_ARRAY_BUFFER, sizeof(indices_1), indices_1, GL_STATIC_DRAW); // GL_STATIC_DRAW：静态的画图(因为要频繁地读)

??● 当用 EBO 绑定顶点索引的方式绘制模型时，需要使用 glDrawElements 而不是 glDrawArrays ：

glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, EBO);				// 绑定 EBO
glDrawElements(GL_TRIANGLES, 6, GL_UNSIGNED_INT, 0);	// 画两个三角形 从第0个顶点开始 一共画 6 次(顺序为0,1,3,1,2,3)
glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, 0);				// 解绑定 EBO

??◆ glDrawElements() 函数说明：
????① 第一个参数：绘制的模式
????② 第二个参数：绘制的顶点个数
????③ 第三个参数：索引的数据类型
????④ 第四个参数：可选的 EBO 中偏移量设定

六、Uniform

??● 若要画一个颜色跟着时间变化的正方形，着色器的传入就是随时间变化的。以往的知识满足不了这一点，这时就需要用到 Uniform。

??● Uniform 是一种从 CPU中的应用向 GPU中的着色器发送数据的方式，但 uniform 和顶点属性有些不同。首先，uniform 是全局的(Global)。全局意味着 uniform 变量必须在每个着色器程序对象中都是独一无二的，而且它可以被着色器程序的任意着色器在任意阶段访问。其次，无论你把 uniform 值设置成什么，uniform 会一直保存它们的数据，直到它们被重置或更新。

??● 修改过后的顶点着色器：

#version 330 core							// 3.30版本
layout(location = 0) in vec3 position;		// 位置变量的属性位置值为0
void main()
{
	gl_Position = vec4(position, 1.0f);		// 核心函数(位置信息赋值)
}

??● 修改过后的片元着色器：

#version 330 core 		// 3.30版本
out vec4 FragColor;     // 输出是四个浮点数构成的一个向量 RGB+aerfa
uniform vec4 time;		// 在OpenGL程序代码中设定这个变量(uniform：实时地变量表示)
void main()
{
	FragColor = time;	// 颜色随时间变化
}

??● “ Shader.h ”头文件，不用修改(和彩色三角形的一样)。

??● 这个 uniform 现在还是空的。我们还没有给它添加任何数据。首先需要用 glGetUniformLocation() 函数找到着色器中 uniform 属性的索引 (即位置值) 。当我们得到 uniform 的索引后，就可以用 glUniform…() 相关函数来更新它的值了。

float time = glfwGetTime();						// 获取时间(运行的秒数)
float redValue = sin(time) / 2.0f + 0.5f;		// 红色数值计算，范围[0,1]
float greenValue = 1 - redValue;				// 绿色数值计算，范围[0.1]。且满足 “redValue + greenValue = 1”
int vertexColorLocation = glGetUniformLocation(ourShader.Program, "time");	// 找到 “time” 的索引
glUniform4f(vertexColorLocation, redValue, greenValue, 0.0f, 1.0f );		// 更新颜色

??◆ 补充说明：因为OpenGL在其核心是一个 C库，所以它不支持类型重载，在函数参数不同的时候就要为其定义新的函数。glUniform 函数是一个典型例子，它有一个特定的后缀。标识设定为 uniform 的类型时，可能的后缀有：

后缀	含义
`n`+f	函数需要一个`n`个 float 作为它的值
`n`+i	函数需要一个`n`个 int 作为它的值
`n`+ui	函数需要一个`n`个 unsigned int 作为它的值
fv	函数需要一个 float 向量/数组作为它的值

七、绘制变色正方形(主函数)

??● 万事俱备，只欠东风：

/* 引入相应的库 */
#include <iostream>
using namespace std;
#define GLEW_STATIC
#include<glew.h>
#include<glfw3.h>
#include"Shader.h"

/* 编写各顶点位置 */
GLfloat vertices_1[] =
{
	//position
	0.5f, 0.5f, 0.0f,			// top right		0
	0.5f, -0.5f, 0.0f,			// bottom right		1
	-0.5f, -0.5f, 0.0f,			// bottom left		2
	-0.5f, 0.5f, 0.0f,			// top left			3
};

/* 四个顶点的连接信息给出来 */
GLuint indices_1[] =
{
	0, 1, 3,		// 序号为 0、1、3 的顶点组合成一个三角形
	1, 2, 3			// 序号为 1、2、3 的顶点组合成一个三角形
};

const GLint WIDTH = 600, HEIGHT = 600;		// 正方形窗口

int main()
{
	glfwInit();
	GLFWwindow* window_1 = glfwCreateWindow(WIDTH, HEIGHT, "Learn OpenGL Triangle test", nullptr, nullptr);
	int screenWidth_1, screenHeight_1;
	glfwGetFramebufferSize(window_1, &screenWidth_1, &screenHeight_1);
	glfwMakeContextCurrent(window_1);
	glewInit();

	/* 将我们自己设置的着色器文本传进来 */
	Shader ourShader = Shader("shader_v.txt", "shader_f.txt");		// 相对路径

	/* 设置顶点缓冲对象(VBO) + 设置顶点数组对象(VAO)  */
	GLuint VAO, VBO;
	glGenVertexArrays(1, &VAO);
	glGenBuffers(1, &VBO);
	glBindVertexArray(VAO);
	glBindBuffer(GL_ARRAY_BUFFER, VBO);
	glBufferData(GL_ARRAY_BUFFER, sizeof(vertices_1), vertices_1, GL_STATIC_DRAW);

	/* 设置链接顶点属性 */
	glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 3*sizeof(GLfloat), (GLvoid*)0);
	glEnableVertexAttribArray(0);	// 通道 0 打开

	/* 设置索引缓冲对象	*/
	GLuint EBO;
	glGenBuffers(1, &EBO);
	glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, EBO);
	glBufferData(GL_ELEMENT_ARRAY_BUFFER, sizeof(indices_1), indices_1, GL_STATIC_DRAW);

	// draw loop 画图循环
	while (!glfwWindowShouldClose(window_1))
	{
		// 视口 + 时间
		glViewport(0, 0, screenWidth_1, screenHeight_1);
		glfwPollEvents();

		// 渲染 + 清除颜色缓冲
		glClearColor(0.0f, 0.0f, 0.0f, 1.0f);
		glClear(GL_COLOR_BUFFER_BIT);

		/*  绘制图形 */
		ourShader.Use();
		float time = glfwGetTime();						// 获取时间
		float redValue = sin(time) / 2.0f + 0.5f;		// 红色数值计算，范围[0,1]
		float greenValue = 1 - redValue;				// 绿色数值计算，范围[0.1]。且满足 “redValue + greenValue = 1”
		int vertexColorLocation = glGetUniformLocation(ourShader.Program, "time");
		glUniform4f(vertexColorLocation, redValue, greenValue, 0.0f, 1.0f );

		glBindVertexArray(VAO);									// 绑定 VAO
		glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, EBO);				// 绑定 EBO
		glDrawElements(GL_TRIANGLES, 6, GL_UNSIGNED_INT, 0);	// 画两个三角形 从第0个顶点开始 一共画6次
		glBindVertexArray(0);									// 解绑定 VAO
		glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, 0);				// 解绑定 EBO

		// 交换缓冲
		glfwSwapBuffers(window_1);
	}

	glDeleteVertexArrays(1, &VAO);	// 释放资源
	glDeleteBuffers(1, &VBO);
	glDeleteBuffers(1, &EBO);
	glfwTerminate();				// 结束
	return 0;
}

??● 运行结果：：

在这里插入图片描述

八、小结(整体的思维导图)

??● 绘制流程(输出一个三角形)：
????◆ 第一步：引入相应的库
????◆ 第二步：编写顶点属性
????◆ 第三步：编写顶点着色器
????◆ 第四步：编写片元着色器(也称片段着色器)
????◆ 第五步：编写着色器程序
????◆ 第六步：设置链接顶点属性
????◆ 第七步：设置顶点缓冲对象(VBO)
????◆ 第八步：设置顶点数组对象(VAO)
????◆ 第九步：设置索引缓冲对象(EBO)
????◆ 第十步：绘制三角形
